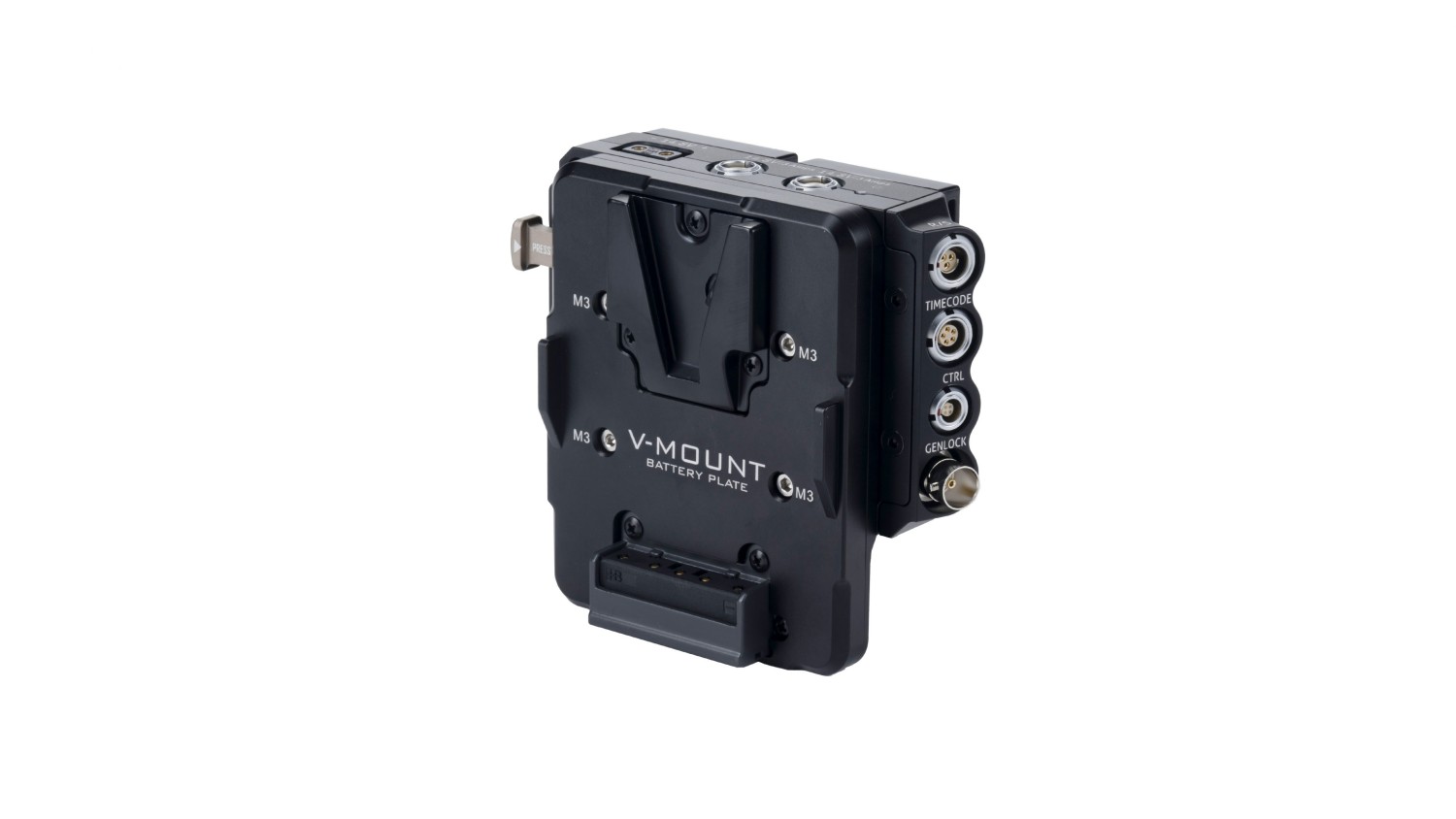

Erweitertes Stromverteilungsmodul für RED KOMODO TA-T08-AMV1-B

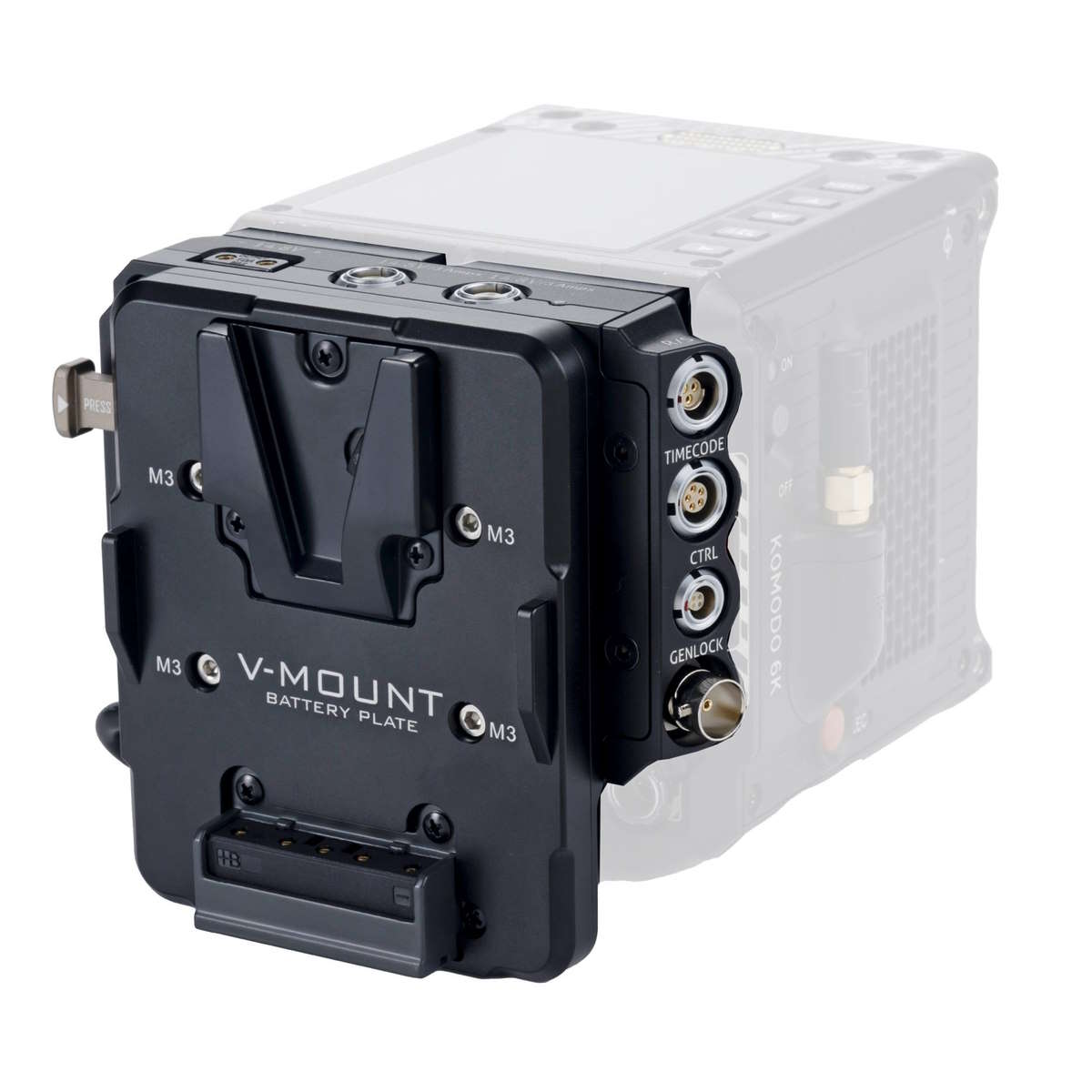

Dieses Modul adaptiert die dualen Canon BP Akkuschächte der RED Komodo Kamera für eine Gold Mount oder V-Mount Akkuplatte in einer der folgenden Konfigurationen: horizontaler Gold Mount, horizontaler V-Mount oder vertikaler V-Mount.

Bei Verwendung von V-Mount-Akkus kommuniziert dieses Modul vollständig mit dem Kameragehäuse und ermöglicht es Ihnen, die verbleibende Akkulaufzeit in Prozent auf der RED Komodo-Benutzeroberfläche anzuzeigen.

Diese Module zeigen 100 % Batterielebensdauer bei jeder Spannung über 16 V an und erreichen 0 % bei 12 V, was für die meisten Batterien eine perfekte Übereinstimmung ist.

Bei Batterien, die unter 12 V abfallen können, schaltet das Modul die Stromversorgung der Kamera ab, solange die Batterie noch eine gewisse Lebensdauer hat. Da die meisten Batterien jedoch nicht viel unter 12 V abfallen, sollte der Unterschied in der Dauer vernachlässigbar sein.

Ein früherer Batteriewechsel kann sich auch positiv auf die allgemeine Gesundheit der Batterie auswirken, weshalb viele Hersteller 12 V als Abschaltgrenze verwenden.

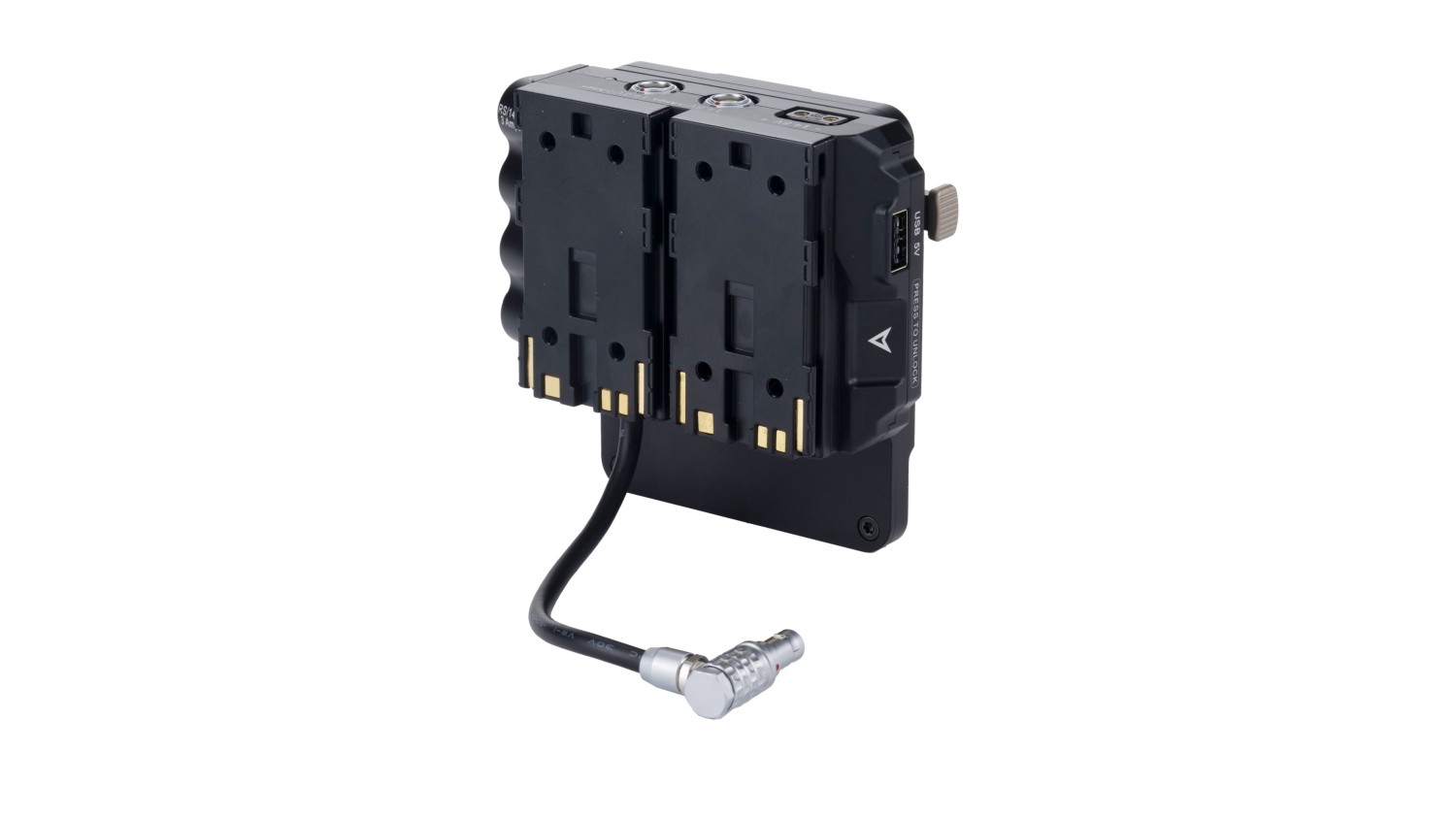

Dieses Modul verfügt über ein integriertes Komodo EXT-Kabel, das an das Kameragehäuse angeschlossen wird und über zusätzliche Anschlüsse die vollständige Kommunikation für erweiterte Funktionen wie Run Stop und Timecode ermöglicht.

Einer dieser Anschlüsse ist ein 3-poliger Fischer R/S-Anschluss, der es Ihnen ermöglicht, Run Stop und die Stromversorgung des Nucleus M mit einem einzigen Kabel über ein optionales 3-poliges Fischer Run Stop-Kabel zu betreiben.

Das Modul ist mit den folgenden Anschlüssen ausgestattet:

(1) 14,8V P-Tap-Anschluss
(2) 14,8 V 2-poliger LEMO-Anschluss
(1) 3-poliger Fischer R/S-Anschluss
(1) Zeitcode-Anschluss
(1) Roter CTRL-Anschluss
(1) Genlock-Anschluss
(1) 5V USB-Anschluss

HINWEIS: Die V-Mount-Platine Typ I schränkt den Zugriff auf den SDI-Kameraanschluss ein. Wenn Sie diese Karte verwenden, empfehlen wir die Verwendung eines rechtwinkligen SDI-Adapters
