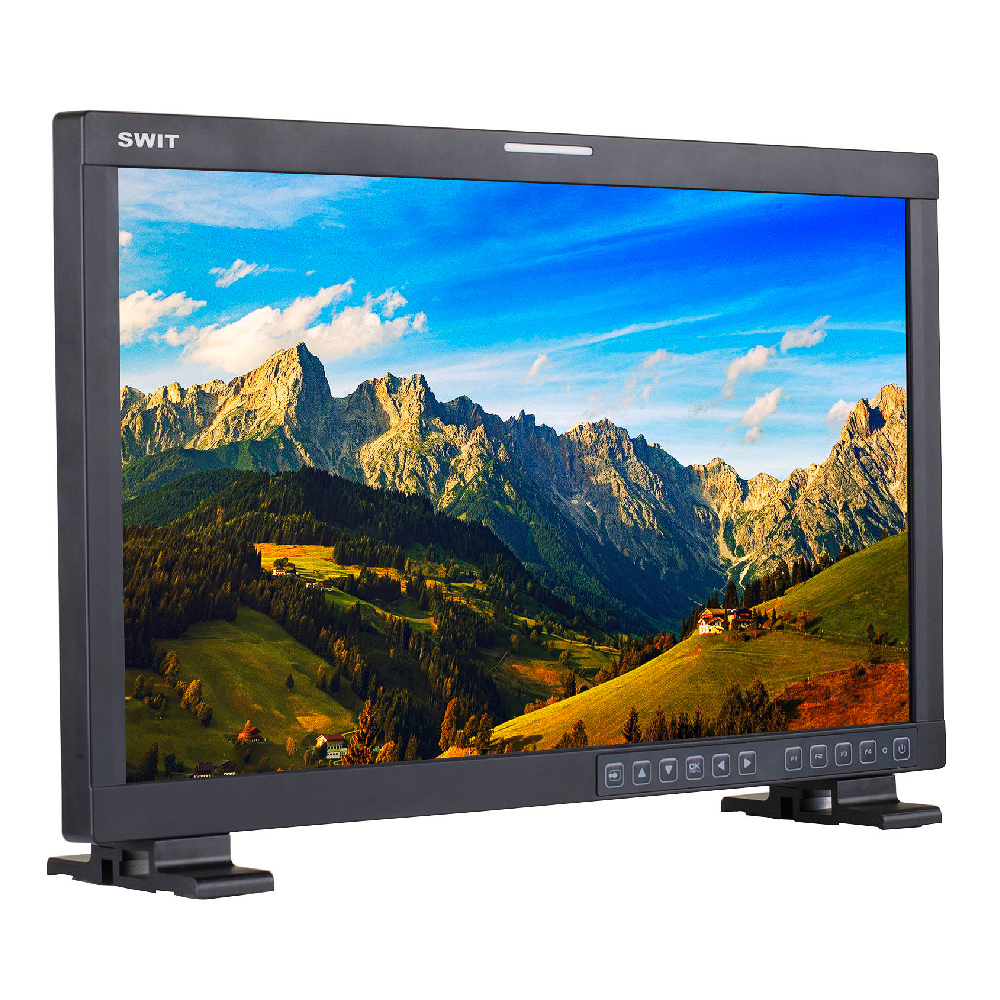

SWIT FM-21HDR monitor

Der SWIT FM-21HDR ist ein 21,5"-High Bright HDR-Produktionsmonitor mit einem 8-Bit-LCD-Panel mit Full-HD-Auflösung von 1920x1080 Pixeln und interner 12-Bit-Verarbeitung. Der Monitor verfügt über 3G/HD/SD-SDI-, HDMI- und Composite-Eingänge sowie zahlreiche weitere Funktionen und ist auch für die Überwachung von HDR-Signalen (HLG/BT.2100 & SMPTE ST 2084/Dolby Vision PQ) geeignet.

Der SWIT FM-21HDR ist ein 21,5-Zoll-HDR-Produktionsmonitor mit einem 8-Bit-LCD-Panel mit einer Auflösung von 1920x1080 Pixeln und einer internen 12-Bit-Sprachauflösung. Der Monitor verfügt über 3G/HD/SD-SDI-, HDMI- und Kompositanschlüsse, ist für die Überwachung von HDR-Signalen (HLG/BT.2100 & SMPTE ST 2084/Dolby Vision PQ) geeignet und bietet eine Vielzahl von Funktionen.

Základné vlastnosti HDR monitora SWIT FM-21HDR:

• 21.5-Zoll, 1920×1080, 8-Bit-LCD, 12-Bit-Prozess, 1000nits hochhell
• 3G/HD/SD-SDI, HDMI, CVBS-Überwachung
• HDR: HLG/BT.2100 & SMPTE ST 2084/Dolby Vision PQ
• Integrierte Multi-Kamera De-log LUTs und DIT LUTs Upload über USB
• Wellenform / Vektor / Histogramm / 16-Kanal-Audioanzeigen / Timecode
• Peaking / Fokushilfe / Belichtungshilfe / Zebra / Nur Blau
• Anamorphotisches De-Squeeze / Mehrere Marker
• Tragbar, leicht und mit C-Stativ aufstellbar

21.5-Zoll-10-Bit-FHD-LCD

Der FM-21HDR verfügt über ein 21,5-Zoll-LCD-Panel mit LED-Hintergrundbeleuchtung und einer Helligkeit von 1000nits, einer nativen Auflösung von Full HD 1920×1080, einem Kontrast von 1000:1 und einem Betrachtungswinkel von Horizontal: 178° / Vertikal: 178

Eingabe-/Ausgabeschnittstellen

• 3G-SDI, HDMI
• Der FM-21HDR-Monitor unterstützt:
• 3G/HD/SD-SDI-Eingang × 2
• 3G/HD/SD-SDI-Schleifenausgang × 1
• HDMI 1.3-Eingang (1)
• 3.5 mm analoger Audioeingang × 1
• 3.5 mm analoger Audioausgang × 1
• RS485 UMD-Eingang × 1
• RS485-UMD-Ausgang × 1
• USB-A LUT/Firmware-Eingang × 1

HDR-fähig

Mit einer hohen Helligkeit von 1000nit kann der FM-21HDR HLG und Dolby Vision PQ HDR-Bilder anzeigen, indem er die HDR-Kurven für verschiedene Kameras umschaltet
Unterstützt:

Eingebaute De-log 3DLUTs

DIT-Benutzer 3DLUT-Würfel hochladen

Der FM-21HDR bietet mehr als 20 De-log 3DLUTs zur Konvertierung des Log-Modus in REC709 für alle gängigen Kameras
Dazu gehören ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro, DJI. Und der Benutzer 3DLUT-Würfel oder kalibrierte 3DLUT-Würfel kann per USB-Stick hochgeladen werden.

Videoanalyse-Assistent Muster

Wellenform / Vektorspektrum / Histogramm

Der FM-21HDR unterstützt folgende Videoanalyse-Assistenzmuster: Wellenform (Y/Pb/Pr/R/G/B), Vektorskala, Histogramm (R/G/B/Y), um die digitalen Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.) in Muster umzuwandeln, und die Muster können einzeln ein- und ausgeschaltet, die Anzeigeposition (oben/unten/links/rechts), die Größe, die Farbe und die Durchsichtigkeit ausgewählt werden.

Integrierte Audioüberwachung

Bis zu 16-Kanal-Meter

Der Monitor kann 16 eingebettete Audioanzeigen darstellen
Der Anzeigemodus kann sein
1. CH1-2
2. CH1-16
3. CH1-4 und CH5-8
4. CH1-4 und CH9-12
5. CH1-4 und CH13-16
6. CH5-8 und CH9-12
7. CH5-8 und CH13-16
8. CH9-12 und CH13-16

Funktionstasten zuweisen

4 Benutzervoreinstellungen für Funktionstasten wiederherstellen

Es gibt 4 F-Tasten zur Zuweisung verschiedener Funktionen, und Sie können unabhängige Zuweisungen vornehmen und in 4 Benutzerprofilen wiederherstellen
Drücken Sie lange die Tasten F1/U1, F2/U2, F3/U3, F4/U4, um die Benutzer 1/2/3/4 mit unterschiedlichen F1/2/3/4-Zuweisungen aufzurufen.

Anamorphotische Entschärfung

Ermöglicht das De-Squeeze des Bildes von einer Kamera mit anamorphem Objektiv, Bildformate:
16x9,
4x3,
x1.3 Anamorphotisches De-Squeeze
x2.0 Anamorphotisches De-Squeeze
x2.0 MAG Anamorphes De-Squeeze

TSL UMD und TALLY

Der FM-21HDR unterstützt das TSL 3.1- und 4.0-Protokoll UMD-Display und TALLY-Frontlicht über den RJ45 (RS485)-Anschluss auf der Rückseite, Eingang und Ausgang
Die verfügbaren Funktionen sind:

Verschiedene Stromeingänge

V-Mount / 4-pol. XLR / AC

Der FM-21HDR verfügt über einen 11-17 V 4-poligen XLR-Eingang und einen 100-240 V AC-Eingang. Eine V-Mount-Platte ist vorinstalliert, so dass Sie eine V-Mount-Batterie anschließen können, um den Monitor über ein D-Tap-auf-4-Pin-XLR-Kabel zu betreiben. Die Leistungsaufnahme beträgt 48 W.

• 3G-SDI, HDMI
• Der FM-21HDR-Monitor unterstützt:
• 3G/HD/SD-SDI-Eingang × 2
• 3G/HD/SD-SDI-Schleifenausgang × 1
• HDMI 1.3-Eingang (1)
• 3.5 mm analoger Audioeingang × 1
• 3.5 mm analoger Audioausgang × 1
• RS485 UMD-Eingang × 1
• RS485-UMD-Ausgang × 1
• USB-A LUT/Firmware-Eingang × 1
• ARRI Log-C HLG Rec2020
• ARRI Log-C PQ Rec2020
• Canon C-log2Cin HLG Rec2020
• Canon C-log2Cin PQ Rec2020
• Canon C-log3Cin HLG-Aufnahme2020
• Canon C-log3Cin PQ Rec2020
• Panasonic V-Log HLG Aufzeichnung2020
• Panasonic V-Log PQ Aufzeichnung2020
• RED L3G10 HLG Aufzeichnung2020
• RED L3G10 PQ Rec2020
• SONY S-Log3 Cin HLG Aufzeichnung2020
• SONY S-Log3 Cin PQ Aufzeichnung2020
• SONY S-Log3 SG3 HLG Aufzeichnung2020
• SONY S-Log3 SG3 PQ Aufzeichnung2020
