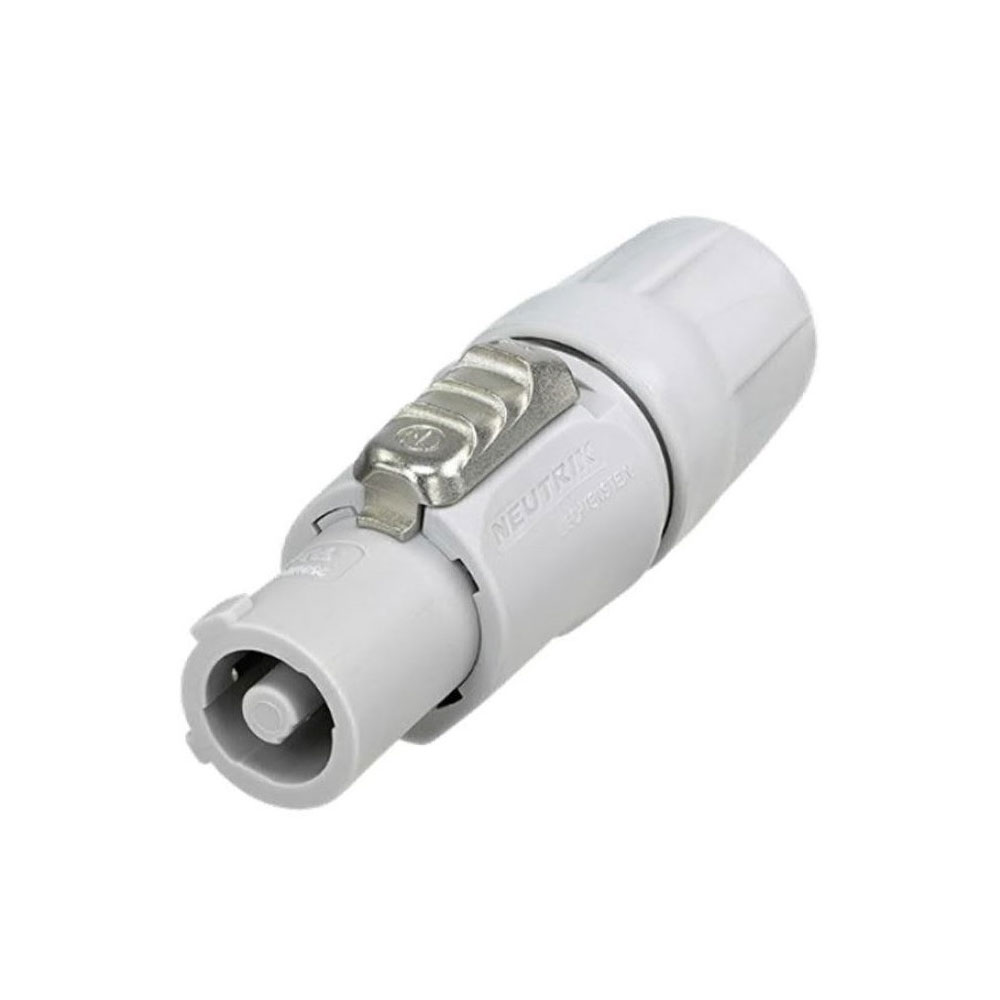

Neutrik NAC3FCB

AC-Kabelstecker, Verriegelung, Power-Out, Schraubklemmen, Farbe grau

Weitere Informationen

8.89 € 8.7 € inkl. MwSt. 7.25 € ohne MwSt.
-+
Verfügbarkeit
Wir versenden: 02. 04.
Zu versenden > 5 Stück
Bratislava > 5 Stück
Produktbeschreibung

Produktbeschreibung

AC-Kabelstecker, Verriegelung, Power-Out, Schraubklemmen, Farbe grau

Der Powercon-Steckverbinder ist für Ströme bis zu 20 A ausgelegt, bietet eine sichere verriegelte Verbindung, ein kompaktes Design und erfüllt alle aktuellen Sicherheitsstandards. Diese Serie bietet einen 3-poligen Anschluss mit Nullleiter und Erdung und ein kompaktes Design (sie hat viele Komponenten der "Speakon"-Serie von Twist-Lock-Lautsprechersteckern gemeinsam, obwohl sie natürlich völlig inkompatibel sind). Die sichere, zugentlastete Abgangskonstruktion ist für Kabel mit 5-15 mm Durchmesser ausgelegt, die Verriegelung erfolgt nach dem Twist-Lock-Prinzip (Metallverriegelung wie bei herkömmlichen "Speakon"-Steckern).

Die Kabelanschlüsse haben Schraubklemmen (max. Leiterdurchmesser 4 mm), die Einbausteckverbinder haben "Faston" 4,8 × 0,5 mm Flachstecker. Die NAC3MP-Einbausteckverbinder haben standardmäßige gerade Montagebohrungen und sind luftdicht. Die -WOT-Varianten sind in einer nicht geteilten isolierten Klemmenausführung für die Verwendung mit größeren isolierten Anschlussklemmen.

Die Serie hat zwei Varianten: die Typen A (Eingang) und B (Ausgang). Beide sind ähnlich, haben aber unterschiedliche Farbkodierungen, um Verwechslungen zu vermeiden. Das bedeutet, dass es mit den richtigen Kabelsteckern unmöglich ist, einen Kurzschluss zu erzeugen.

Typ A ist für die Stromversorgung vorgesehen und hat die Farbe Blau. Typ B ist für Steckdosen vorgesehen und hat eine graue Farbcodierung.

Eigenschaften

  • AC-Kabelstecker mit 20 A / 250 V Verriegelung
  • 3 Kontakte, einschließlich Null- und Erdungskontakt
  • Power-in (blau) und Power-out (grau) Versionen mit unterschiedlicher Codierung, um Verwechslungen zu vermeiden
  • Schnelles und einfaches Verriegelungssystem mit Drehverschluss
  • Äußerst robust und zuverlässig
  • Ergonomische Gestaltung
  • Benutzerfreundliche Verriegelung für einfache Handhabung
  • Einzigartige Kabelzugentlastung vom Typ Neutrik
  • UL, cUL anerkannte Komponenten
  • VDE-zertifiziert
  • SEV genehmigt
  • Einzigartige Hologramm-Markierung - garantiert ein echtes und authentisches Neutrik-Produkt

Technische Daten

Titel: NAC3FCB
Geschlecht: weiblich

Elektrisch
Durchgangswiderstand: ≤ 3 mΩ
Durchschlagsfestigkeit: 4 kVdc / 2,8 kVac
Isolationswiderstand: > 0,1 GΩ (nach feuchter Wärmeprüfung IEC 68-2-30)
Anzahl der elektronischen Kontakte: 2 + PE
Nennstrom pro Kontakt: 20 A rms
Nennspannung: 250 V AC

Mechanisch
Kabel-Außendurchmesser: 6 - 15 mm (1)
Lebensdauer: > 1000 Steckzyklen
Drahtstärke: 2,5 mm²
Drahtstärke: 12 AWG
Verriegelungsvorrichtung: Quick Lock
(1): Kabelaußenbereich begrenzt auf 6 mm - 14 mm gem. VDE

Material
Kontaktplattierung: 4 µm Ag
Kontakte: Bronze (CuSn6)
Einfügen: Polyamid (PA 6 30 % GR)
Verschlusselement: Zinkdruckguss (ZnAl4Cu1)
Muschel: Polyamid (PA 6 30 % GR)
Zugentlastung: Polyacetal (POM

)

Umwelt
Temperaturbereich: -30 °C bis +80 °C

Parameter

Parameter

Hersteller: Neutrik
Kategorie: Stromanschlüsse

Wichtigste Parameter

TyppowerCON

Andere Parameter

VersionAm Kabel
VersionFrauen
