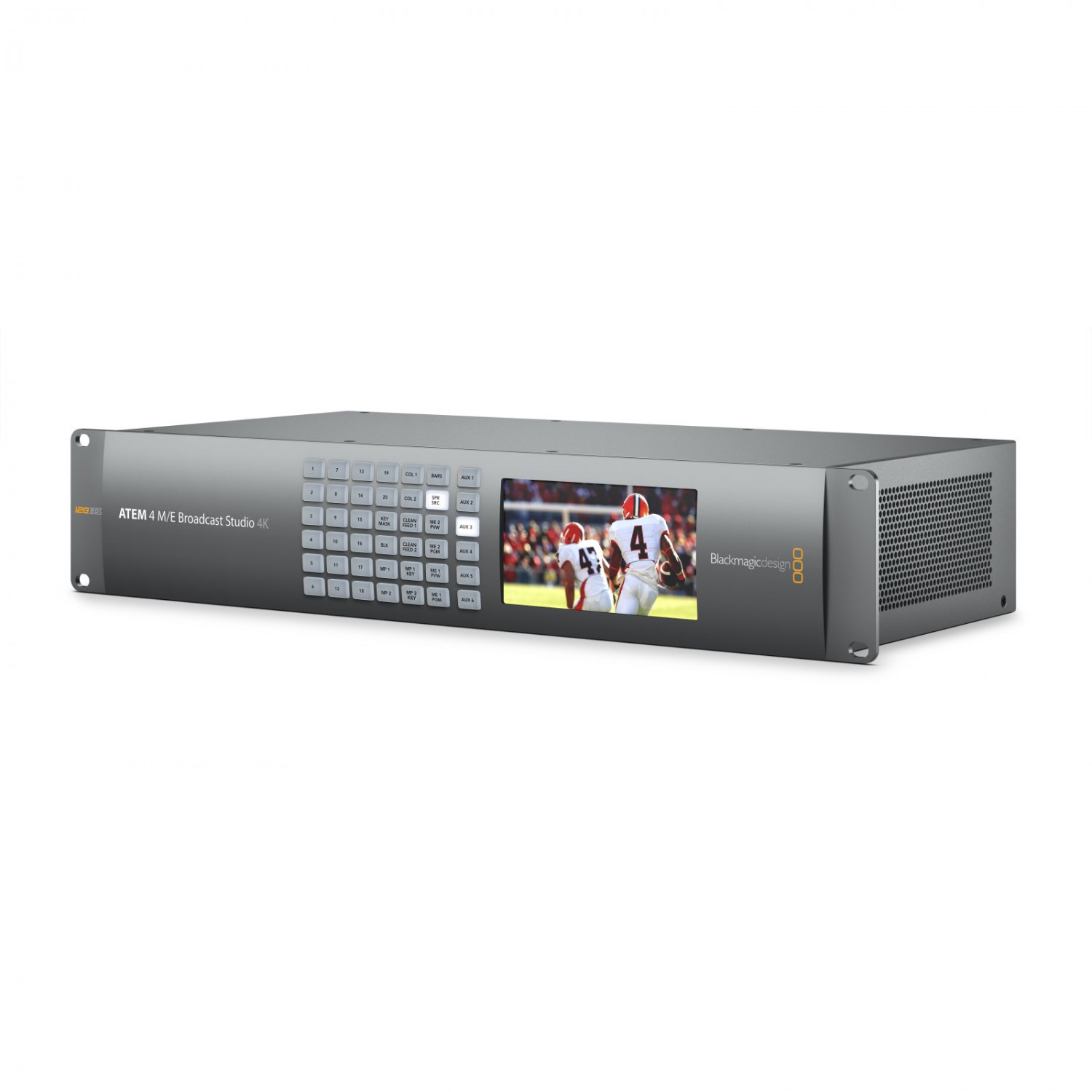

Blackmagic Design ATEM 4 M/E Broadcast Studio 4K

ATEM 4 M/E Broadcast Studio 4K ist der fortschrittlichste Ultra HD 2160p60-Overhead auf dem Markt mit 20 Eingängen, 4 M/E-Einheiten und 16 ATEM Advanced Chroma Keyer-Modulen. Darüber hinaus bietet das ATEM 4 M/E Broadcast Studio 4K ein Paar Ultra HD-Multiview-Ausgänge, 2D-DVE-Effekte, SuperSource-Compositing-Technologie für bis zu vier DVE-Effekte "Bild-im-Bild", Synchronisation aller Eingänge und vieles mehr!

Das ATEM 4 M/E Broadcast Studio 4K wird zur Erstellung von Live-Übertragungen in HD- und Ultra HD-Standards mit bis zu 60 Bildern pro Sekunde verwendet. Dank der fortschrittlichen 12G-SDI-Technologie können Benutzer die neuesten Ultra HD-Kameras über ein einziges Standard-SDI-Kabel an den Overhead anschließen. Die 12G-SDI-Schnittstelle schaltet außerdem automatisch auf die Modi 6G-SDI, 3G-SDI und HD-SDI um, um die Kompatibilität mit vorhandenen HD-Geräten zu gewährleisten. Das ATEM 4 M/E Broadcast Studio 4K kann für die Erstellung von 2160p60-Sendungen verwendet werden, während dank der Echtzeit-Standardkonvertierung in Standard-HD gesendet wird. So können die Studios beginnen, eine Bibliothek mit Ultra HD-Sendungen aufzubauen, auch wenn der Schwerpunkt der Nachfrage heute vor allem bei HD-Inhalten liegt



ATEM Erweiterter Chroma-Keyer
Im Bereich der Effektgeräte verfügt das neue ATEM 4 M/E Broadcast Studio 4K overhead über 16 hochwertige Keying-Module, d.h. vier Instanzen eines Keying-Effekts für jede der vier M/E-Einheiten. Zu den neuen Keying-Funktionen gehören die Abtastung von Farbbereichen, die präzise Anpassung von Vordergrund, Hintergrund und Kantenmaske oder die Korrektur von Farbverläufen. Neue Color-Keying-Funktionen sorgen für saubere Masken ohne Bildartefakte

Maximale Bildqualität
ATEM 4 M/E Broadcast Studio 4K arbeitet sowohl mit HD- als auch mit Ultra HD-Signalen. Sie wurde für Sportübertragungen und Konzertaufnahmen entwickelt, bei denen detaillierte, realistische Bilder ein absolutes Muss sind. In Kombination mit der hohen Auflösung, der höheren Bildrate und dem größeren Farbumfang der Ultra HD-Standards bietet das ATEM 4 M/E Broadcast Studio 4K eine deutlich höhere Bildqualität als die teuersten HD-Overheads auf dem Markt!



Kreative Merkmale
Selbst in Fällen, in denen Anwender noch nicht von der Unterstützung der Ultra HD-Auflösung profitieren, bietet der ATEM 4 M/E Broadcast Studio 4K Overhead eine Fülle moderner, fortschrittlicher Funktionen. Es bietet Hunderte von kreativen Werkzeugen für die Freigabe von Live-Shows: vier integrierte Mediaplayer, Keying-Funktionen, dynamisches Interlacing, leistungsstarke DVE-Effekte, SuperSource-Video-Layering-Technologie, Makro-Erstellung, Audio-Mixing, Kamerasteuerung und viele weitere Funktionen



HD und UHD
Neben der neuen 12G-SDI-Technologie bietet der ATEM 4 M/E Broadcast Studio 4K Overhead auch alle anderen notwendigen Schnittstellen. Jeder Eingang schaltet automatisch zwischen HD- und Ultra HD-Standards um und unterstützt die Resynchronisierung des Signals. Außerdem gibt es zwei symmetrische Audioeingänge mit XLR-Anschlüssen für den Anschluss eines Mischpults oder anderer Audiogeräte. Das Gerät verfügt außerdem über einen Ultra HD-Hauptausgang, einen simultanen HD-Ausgang und sechs Zusatzausgänge für die Anzeige oder Aufzeichnung von Eingangssignalen auf Großbildschirmen und Overhead-Monitoren. Zwei Multiview-Ausgänge mit Ultra HD-Unterstützung ermöglichen die Überwachung der eingehenden Kamerasignale, des Hauptausgangs usw



Gemeinkosten
ATEM 4 M/E Broadcast Studio 4K kann über eine professionelle, optionale Hardware-Konsole oder über die ATEM Switcher Control Software für Windows- und Mac OS X-Computer gesteuert werden, die an eine Ethernet-Schnittstelle angeschlossen sind

ATEM-Hardware-Konsolen sind die schnellste und professionellste Möglichkeit, den Overhead während einer Live-Übertragung zu kontrollieren. Das ATEM 2 M/E Broadcast Panel verfügt über hochwertige Tasten, Drehregler und Schwerter für maximale Zuverlässigkeit. Die ideale Ergänzung zum neuen Overhead ist das - ebenfalls neu eingeführte - kompakte ATEM 1 M/E Advanced Panel mit einer besseren Anordnung der Bedienelemente und einem LCD-Display zur Anzeige kontextbezogener Bedienelemente. Das ATEM 1 M/E Advanced Panel kann in Instrumentenschränke mit Standardbreite integriert werden und ist somit die ideale Ausrüstung für kleine Overhead- und Transferwagen



Die im Lieferumfang enthaltene ATEM Switcher Control Software-Anwendung kann auch für die vollständige visuelle Kontrolle des Overheads verwendet werden, und die Hardware- und Software-Konsolen können für die Zusammenarbeit mehrerer Benutzer an derselben Show kombiniert werden!

ATEM 4 M/E Broadcast Studio 4K Overhead Merkmale

• 4 M/E-Overhead mit Mediaplayern, Chroma-Keys, Interlacing und anderen Effekten.
• Unterstützung für HD- und Ultra HD-Videos.
• Zwei integrierte Multiview-Ausgänge in Ultra HD-Auflösung zur Anzeige von 16 Videoquellen und Vorschauausgängen.
• Insgesamt 20 12G-SDI-Eingänge mit Unterstützung für Signal-Resynchronisation.
• Alternative HD-Ausgabe mit Echtzeit-Downkonvertierung.
• Integrierte Medienbank für bis zu 32 statische RGBA-Bilder in UHD und eine Ultra HD-Videosequenz mit 180 Bildern.
• 3D-DVE-Effekte mit der Möglichkeit, die Position, Skalierung und Drehung von Videospuren zu ändern.
• SuperSource-Technologie für die Videoüberlagerung.
• Vier Media-Player mit der Möglichkeit, Grafiken mit Keying-Modulen zu verknüpfen.
• Interleaver, einschließlich SMPTE-Standardwischer und andere Übergangseffekte.
• Vier vorgelagerte und zwei nachgelagerte Keyer.
• Sechs Zusatzausgänge mit Umschalttasten und Videovorschau auf der Vorderseite.
• Audio-Mischfunktion.
• Symmetrische Eingänge (XLR) und ein unsymmetrischer Eingang (RCA/Cinch) mit Konsumebene.
• Interne Signalquellen (Schwarz, Farbbalken, Farbgeneratoren, Mediaplayer),
• Ethernet-Schnittstelle zum Anschluss einer Steuerkonsole oder von Mac OS X- und Windows-Computern.
• Kompatibilität mit ATEM-Hardware-Schalttafeln.
• Synchronisationsfunktionen (Black Burst und Tri-Sync).
• Kompaktes 2U-Rackdesign für den Einsatz im Studio und im Feld.

ATEM 7.3 (2/2018)
Die neue Blackmagic Design ATEM Overhead-Firmware bringt ein kostenloses Upgrade der ATEM 2 M/E Broadcast Studio 4K-Funktionen auf das neue ATEM 4 M/E Broadcast Studio 4K! Darüber hinaus wird auch das neue ATEM 1 M/E Advanced Panel unterstützt

Neue Funktionen des ATEM 7.3-Updates

• Unterstützung für das ATEM 1 M/E Advanced-Panel implementiert.
• Spezielles Firmware-Update für ATEM 2 M/E Broadcast Studio 4K:
• - Erhöht die Anzahl der M/E-Einheiten auf 4!
• - Erhöht die Anzahl der Tasten pro M/E-Einheit auf 4!
• - Neue Funktionen für Color Keying.
• - Namensänderung von Overhead in ATEM 4 M/E Broadcast Studio 4K.
