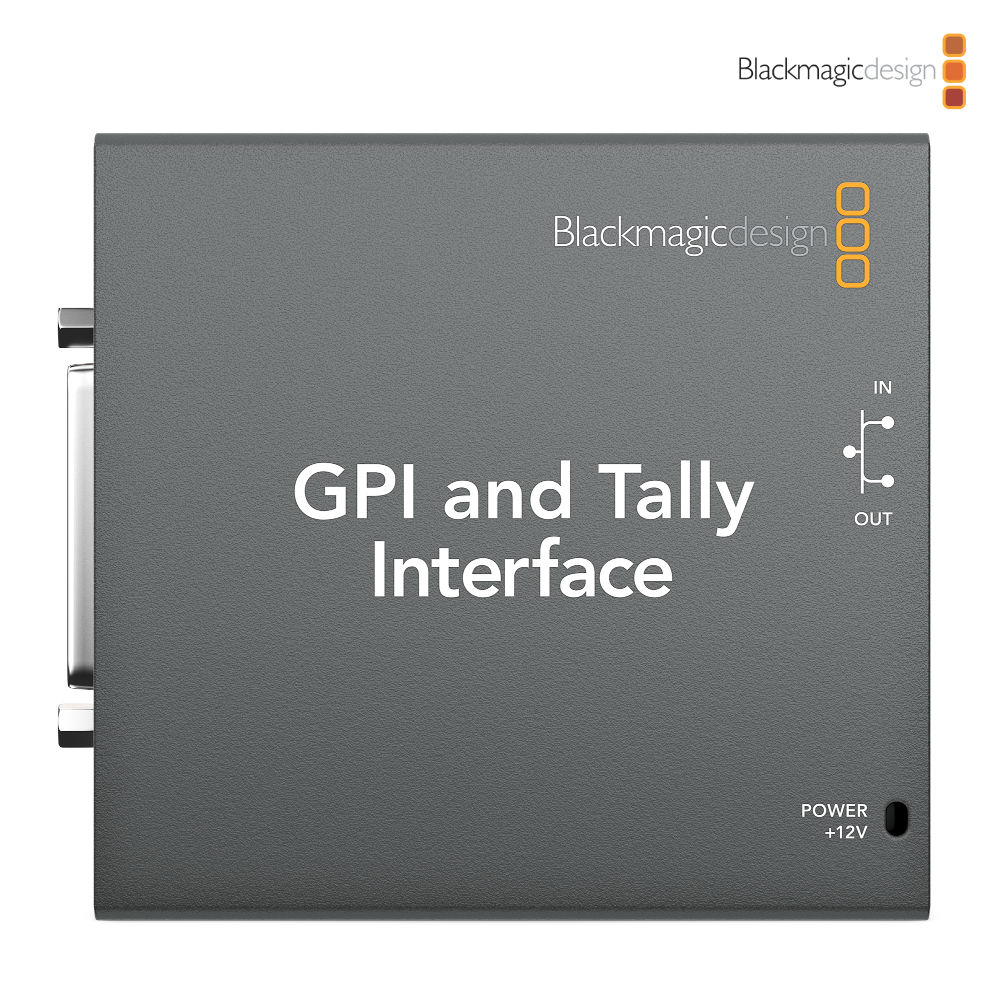

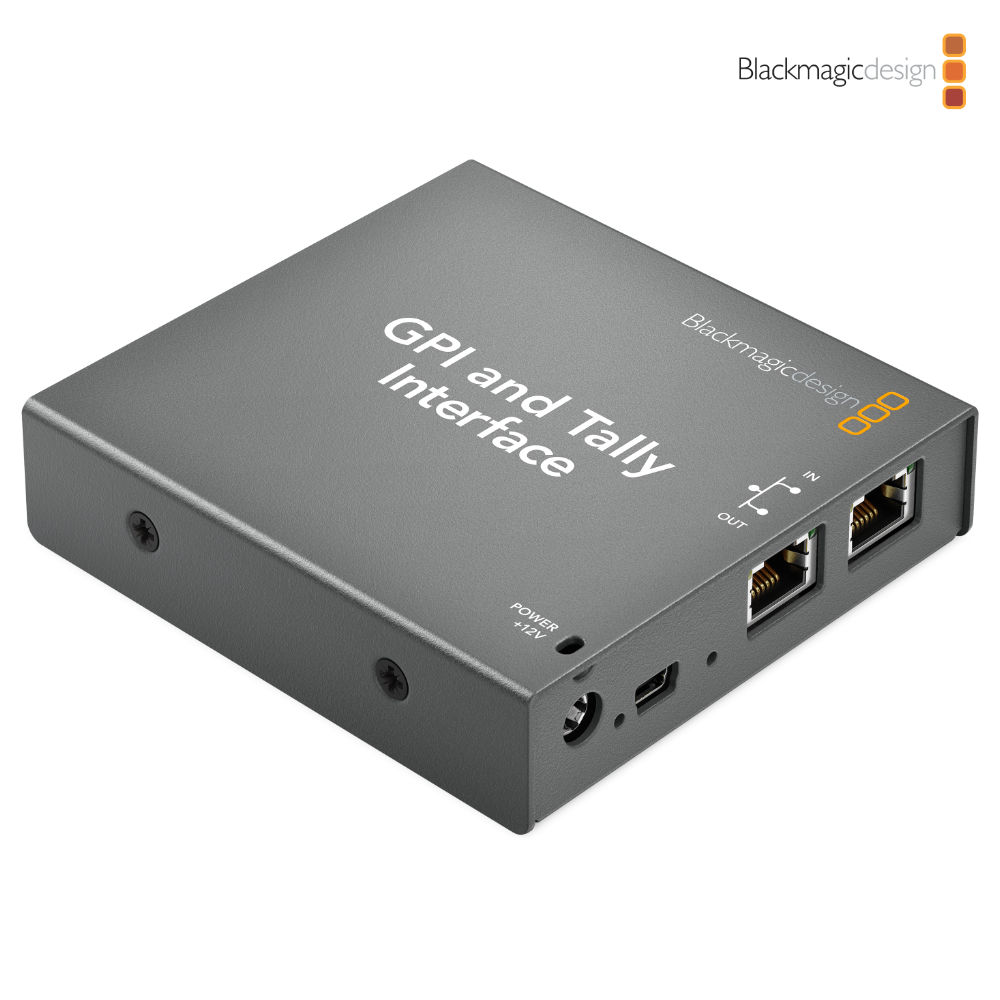

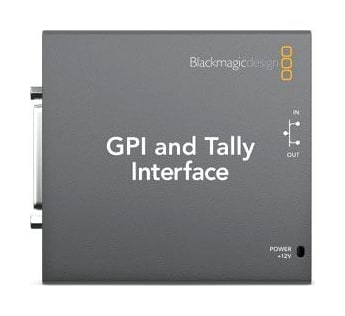

Blackmagic Design GPI and Tally Interface

Fügen Sie das GPI- und Tally-Schnittstellenmodul von Blackmagic Designzu Ihren ATEM-Switchern hinzu . Mit acht Signalkontakten (Tally) können Sie den "On-Air"-Status an Ihre Kameras, Wiedergabeserver und Monitore senden, so dass jeder Operator einen Überblick darüber hat, welche Kamera das aktuelle Sendebild produziert. Wenn Sie mehr Signalkontakte benötigen, schließen Sie einfach zusätzliche GPI- und Tally-Schnittstellenmodule über Ethernet an

Acht Signalisierungsanschlüsse

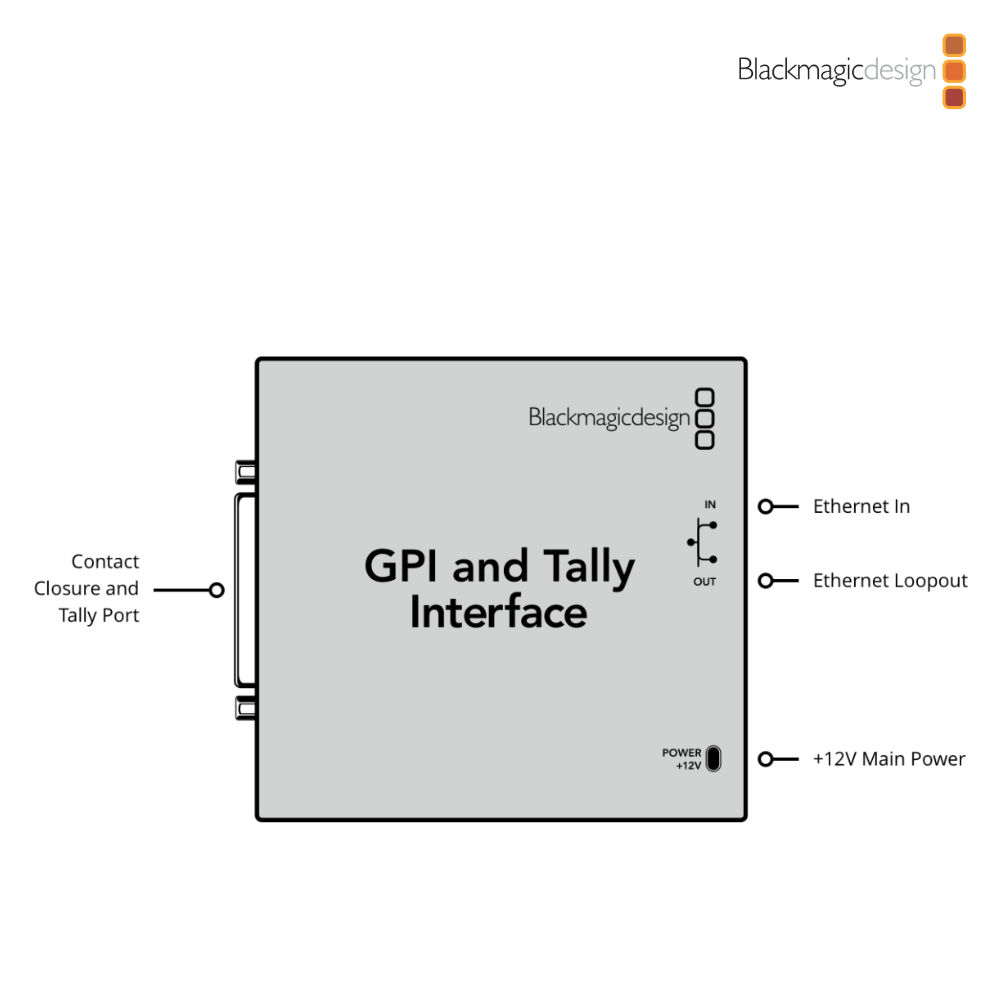

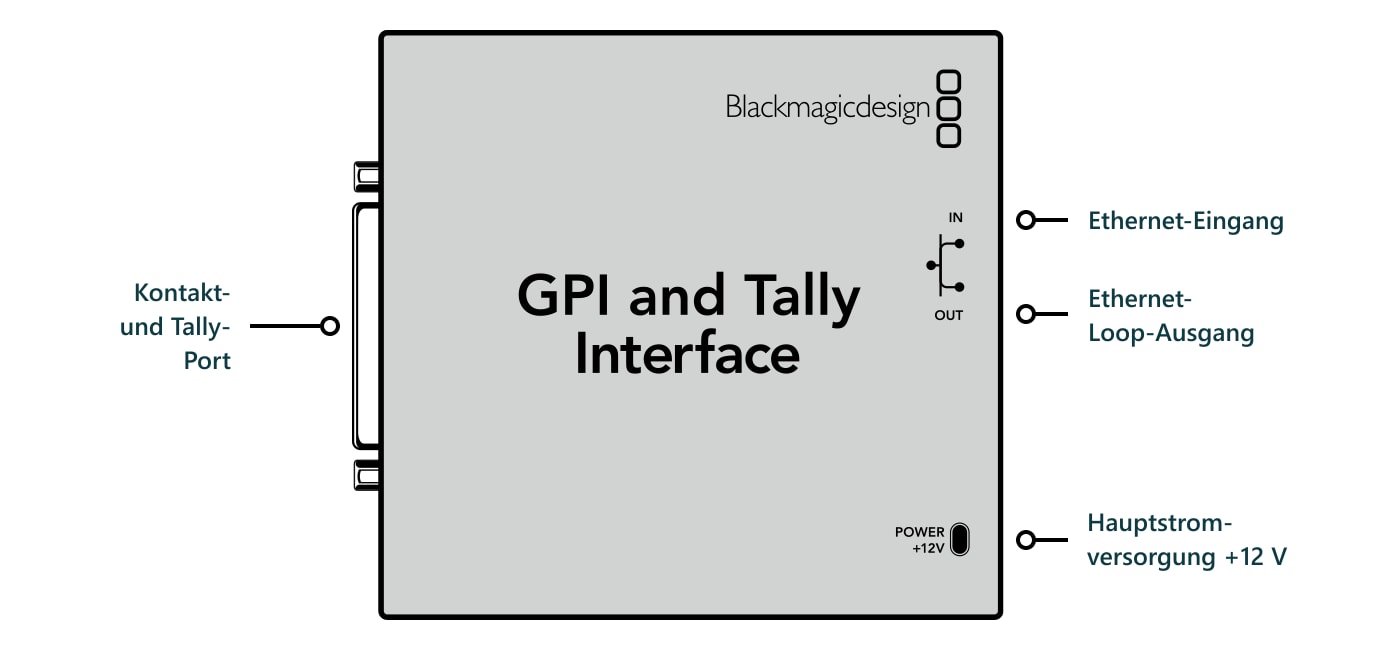

Die GPI- und Tally-Schnittstelleneinheit von Blackmagic Design ist ein Ethernet-Gerät, das acht Ausgänge mit Relaiskontakten für die Signalisierung von Oberlichtern bietet. Tally-Signale werden über das Ethernet-Netzwerk von den Umschaltern der ATEM-Serie an GPI- und Tally-Schnittstellenmodule gesendet , die mit demselben Netzwerk verbunden sind. Ein Videogerät, das den Contact-Link-Signalisierungsstandard unterstützt, wie z. B. Blackmagic Design SmartView Duo oder SmartView HD-Produkte , kann an das GPI- und Tally-Schnittstellenmodul angeschlossen werden (mit einem Break-out-Kabel; nicht im Lieferumfang enthalten)



Für ATEM Series Switches

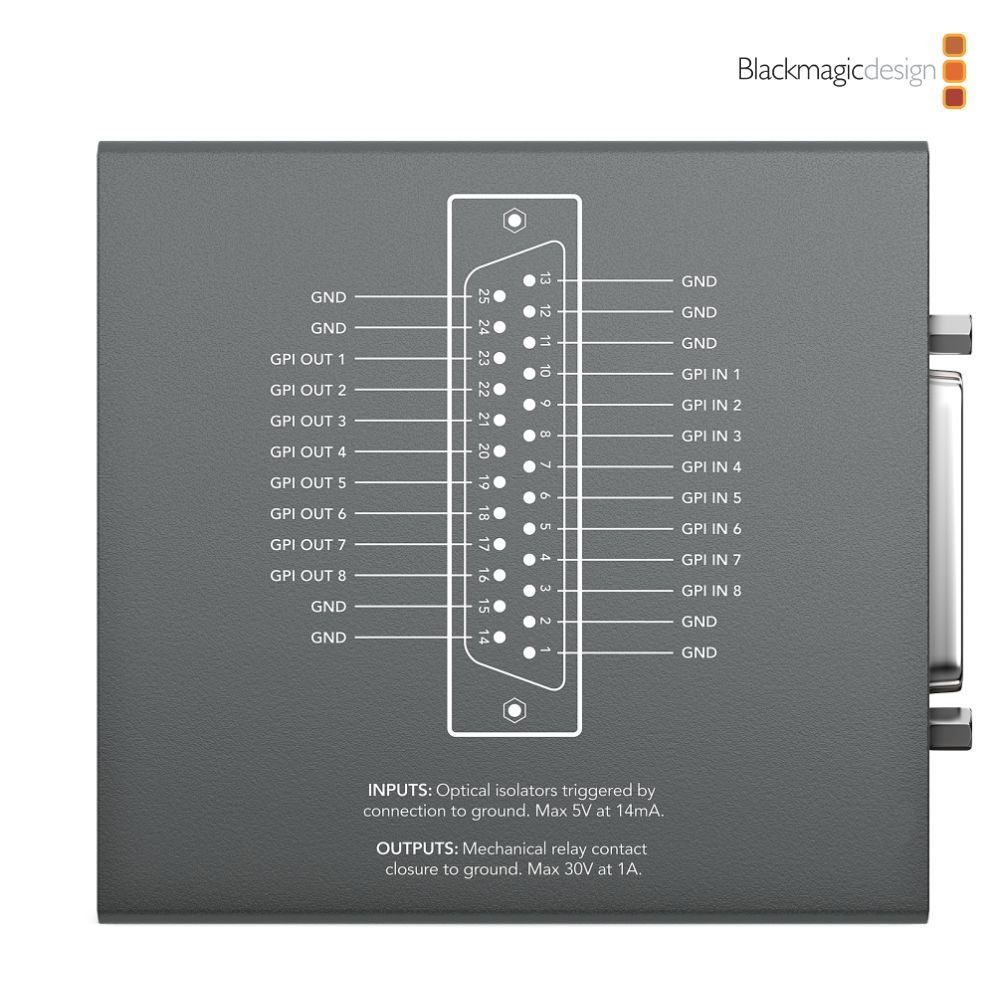

Bis zu acht Geräte können an dieGPI- und Tally-Schnittstelleneinheit angeschlossen werden. Ein Modul ist für den Betrieb mit dem ATEM 1 M/E Production Switcher , ATEM Production Studio 4K oder ATEM Television Studio erforderlich. Mit den 16 Eingängen des ATEM 2 M/E Production Switcher werden zwei Geräte benötigt. Die GPI-Eingänge sind optisch isoliert und unterstützen Spannungen bis zu 5V bei 14mA. Die Ausgänge sind Relaiskontakte, die maximal 30 V bei 1 A Stromstärke schalten können
