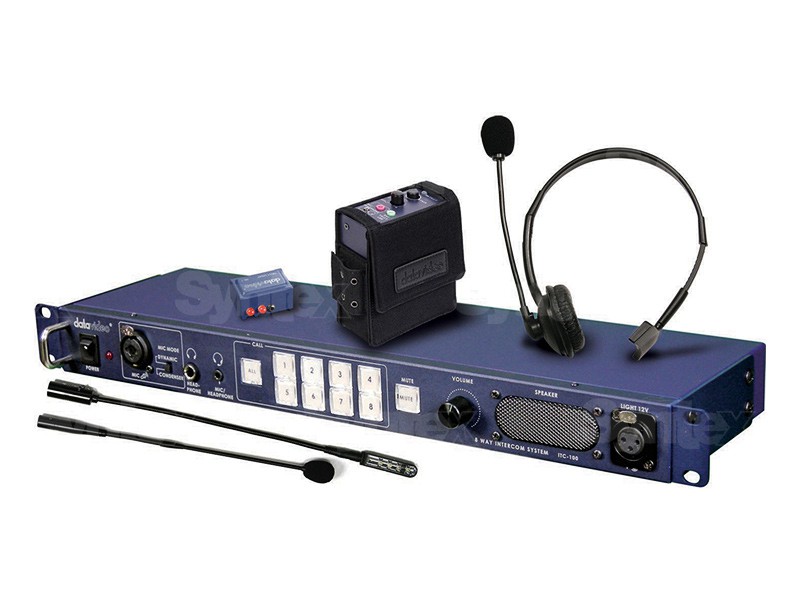

Das Datavideo ITC-100 ist ein kabelgebundenes 8-Kanal-Intercom-System für die Kommunikation des Regisseurs mit Kameraleuten, Beleuchtern und anderen Mitgliedern des Teams. Die Basiseinheit für ein 19-Zoll-Rack (1 HE) ermöglicht es, einen einzelnen Kanal oder alle Kanäle gleichzeitig anzusprechen; eine rot-grüne Tally-Anzeige zeigt den Status der Kameras an. Das Standard-Set umfasst vier Stationen mit ITC-100SL-Gürtelgeräten, Headsets, Tally-Anzeigen und 20 m langen Kabeln und kann auf bis zu acht Stationen erweitert werden. Die Kabelverbindung zwischen der Basisstation und den Einzelgeräten kann bis zu 200 m lang sein. Die Sprachkommunikation erfolgt im Halbduplex-Modus.
Kabelgebundenes Produktions-Intercom-System
Steuern Sie das Team
Das Datavideo ITC-100 ist ein Rack-Intercom-System für den Regisseur und bis zu acht Produktionsstationen. Das mitgelieferte Set reicht für vier Stationen; weitere können mit ITC-100SL-Einheiten ergänzt werden. Der Regisseur kann einen einzelnen Kanal oder das gesamte Team ansprechen, und zweifarbige Tally-Anzeigen zeigen den Status der Kameras an.
8 Kanäle: Vier Gürteleinheiten im Lieferumfang, erweiterbar auf acht Arbeitsplätze.
Bis zu 200 m Reichweiteder Kabelverbindung zwischen Basisstation und Gürteleinheit.
19″ / 1U – EinfacheMontage in einem Studio- oder Übertragungsrack.
Für das Studio-Rack

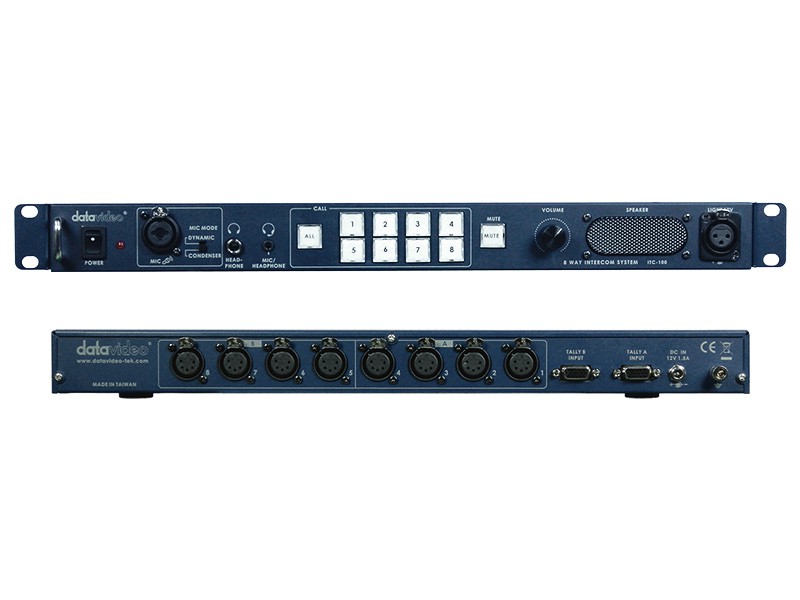

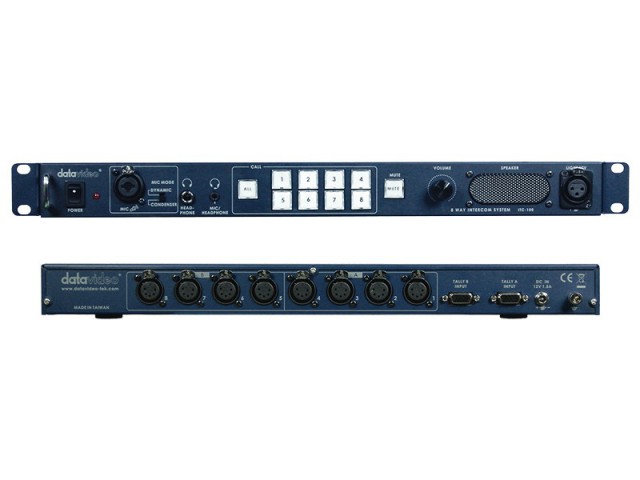

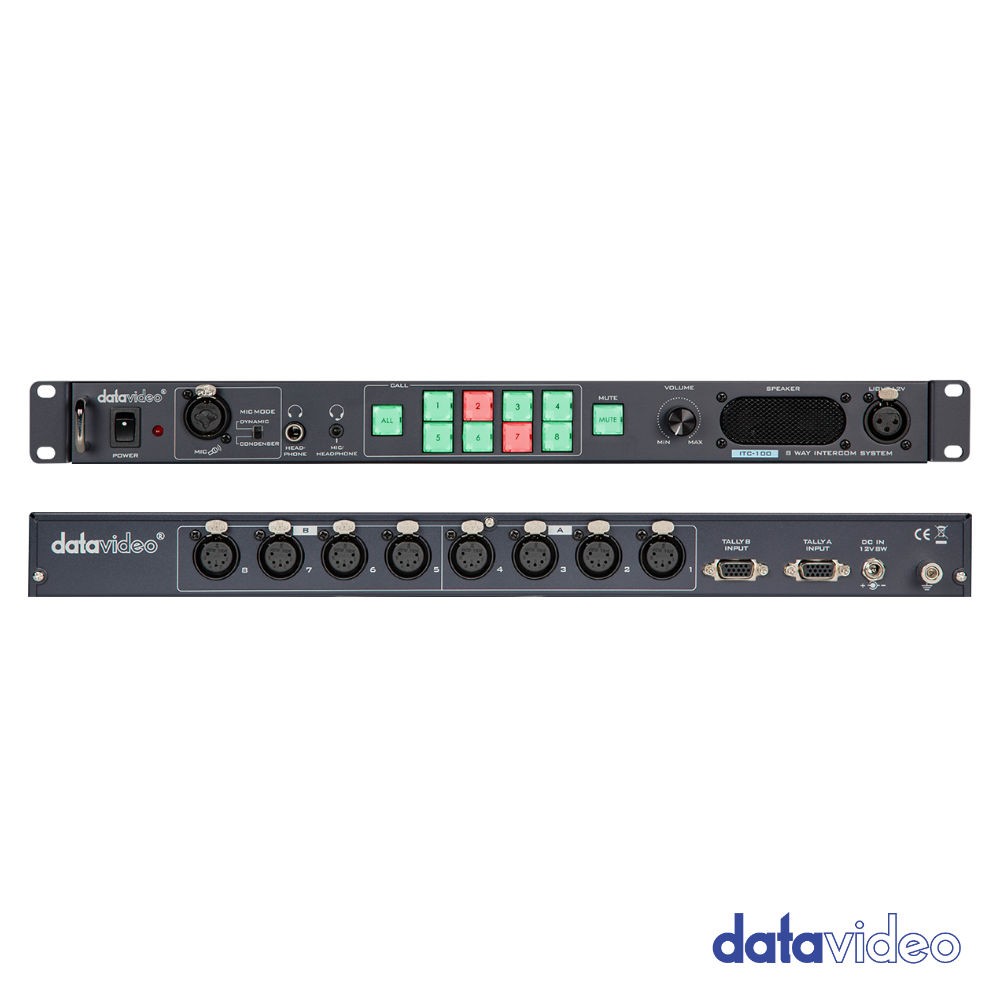

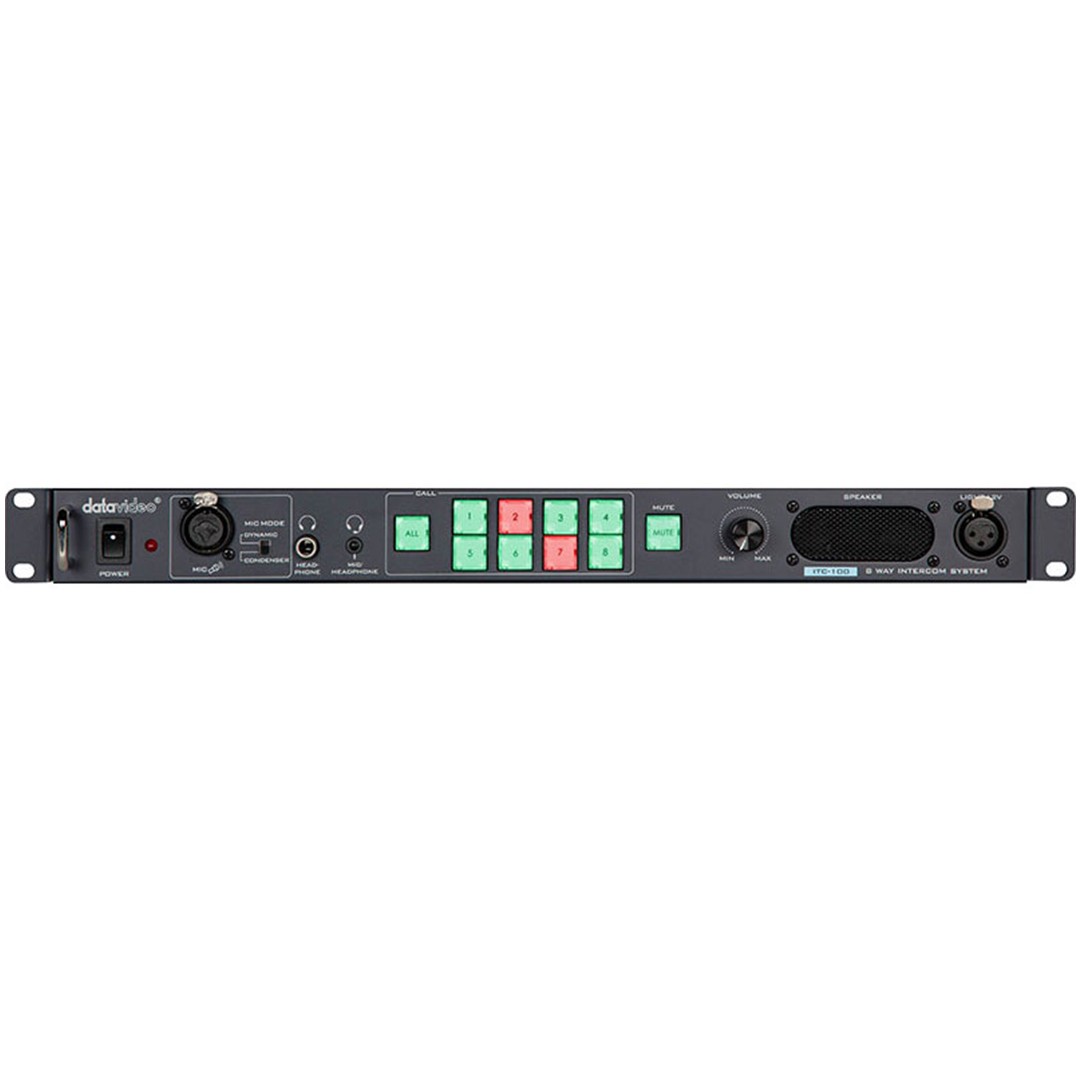

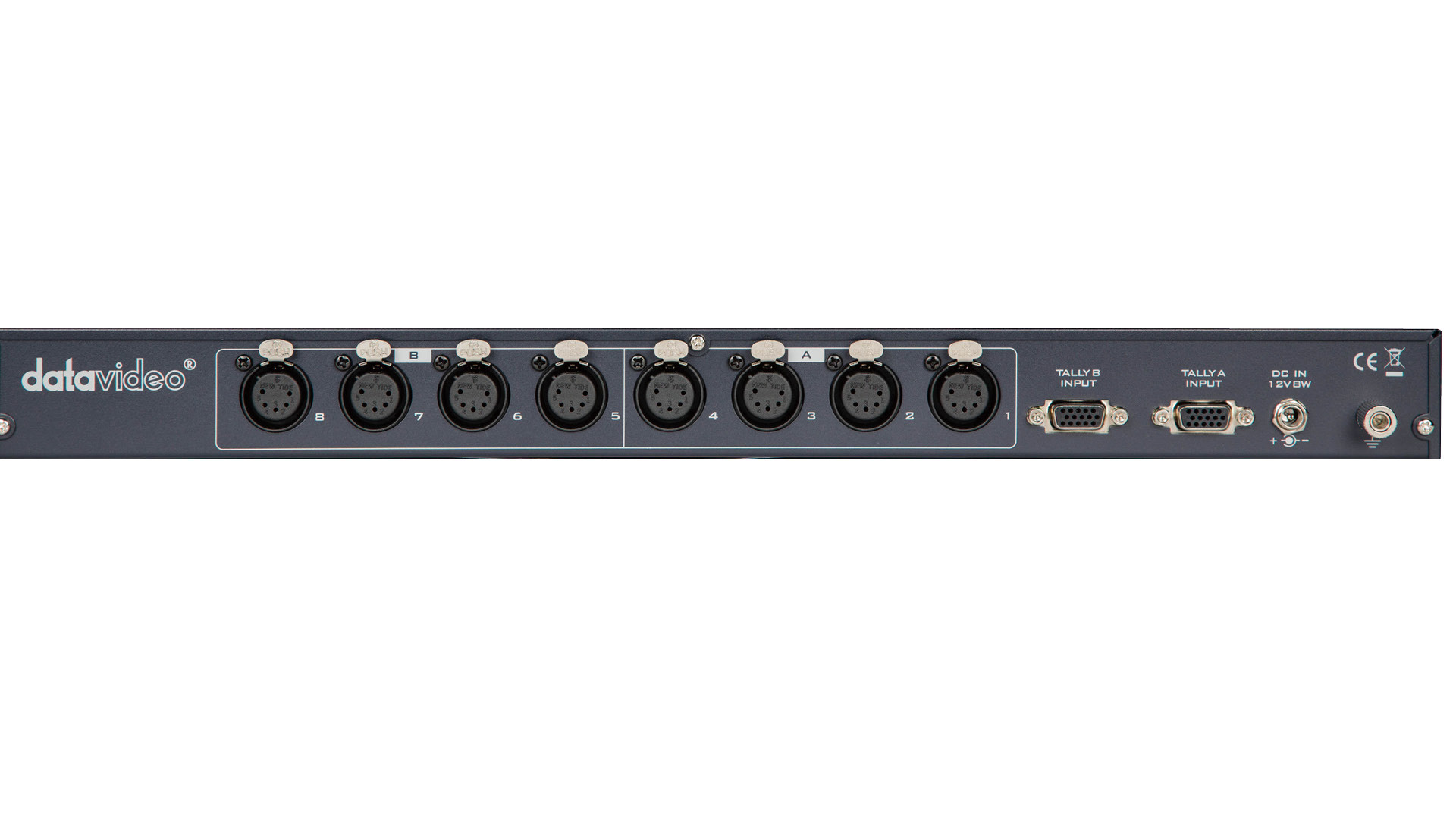

Die Basiseinheit im 19″/1U-Format lässt sich problemlos in ein Studio oder einen Übertragungswagen integrieren. Acht 5-polige XLR-Anschlüsse dienen für die Gürteleinheiten, zwei 15-polige D-Sub-Anschlüsse nehmen die Tally-Signale A und B entgegen. Dem Regisseur stehen ein integrierter Lautsprecher, Anschlüsse für Headset und Kopfhörer, ein Mikrofoneingang sowie ein Anschluss für die mitgelieferte Lampe zur Verfügung.
Audio und Tally an der Kamera

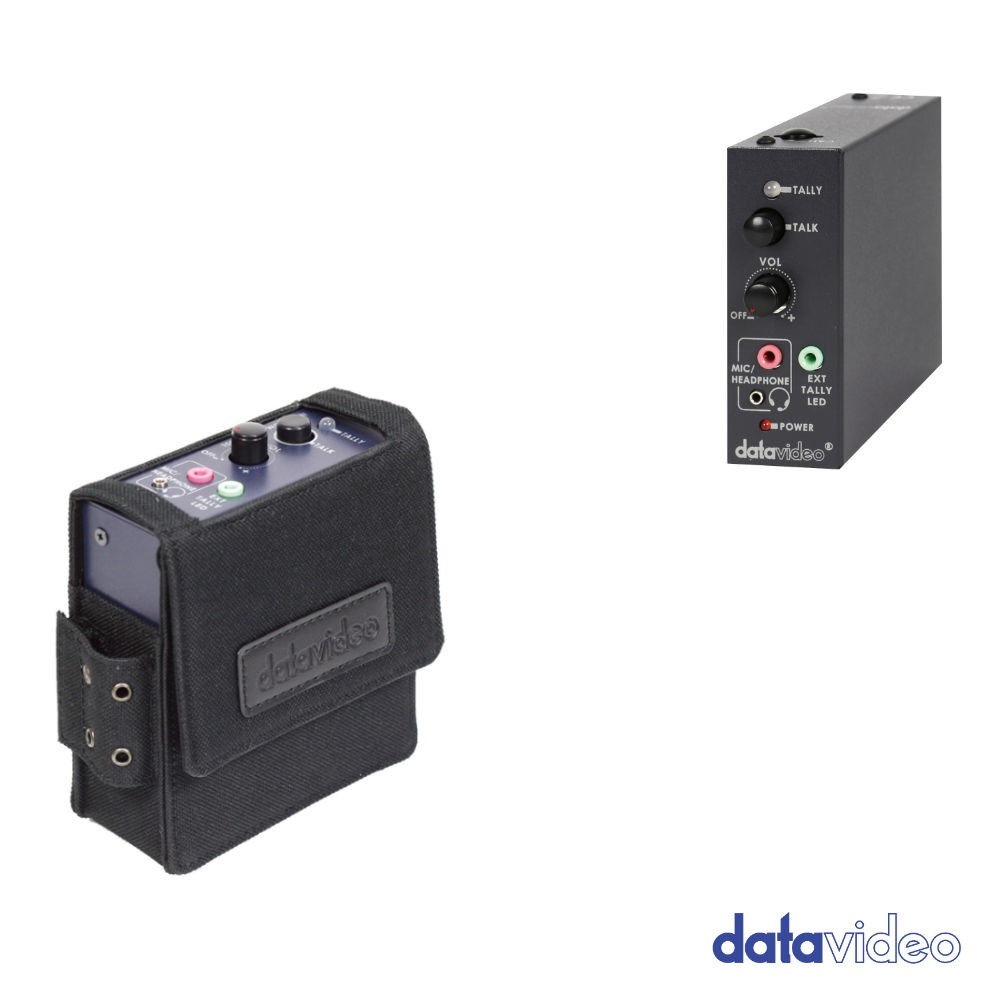

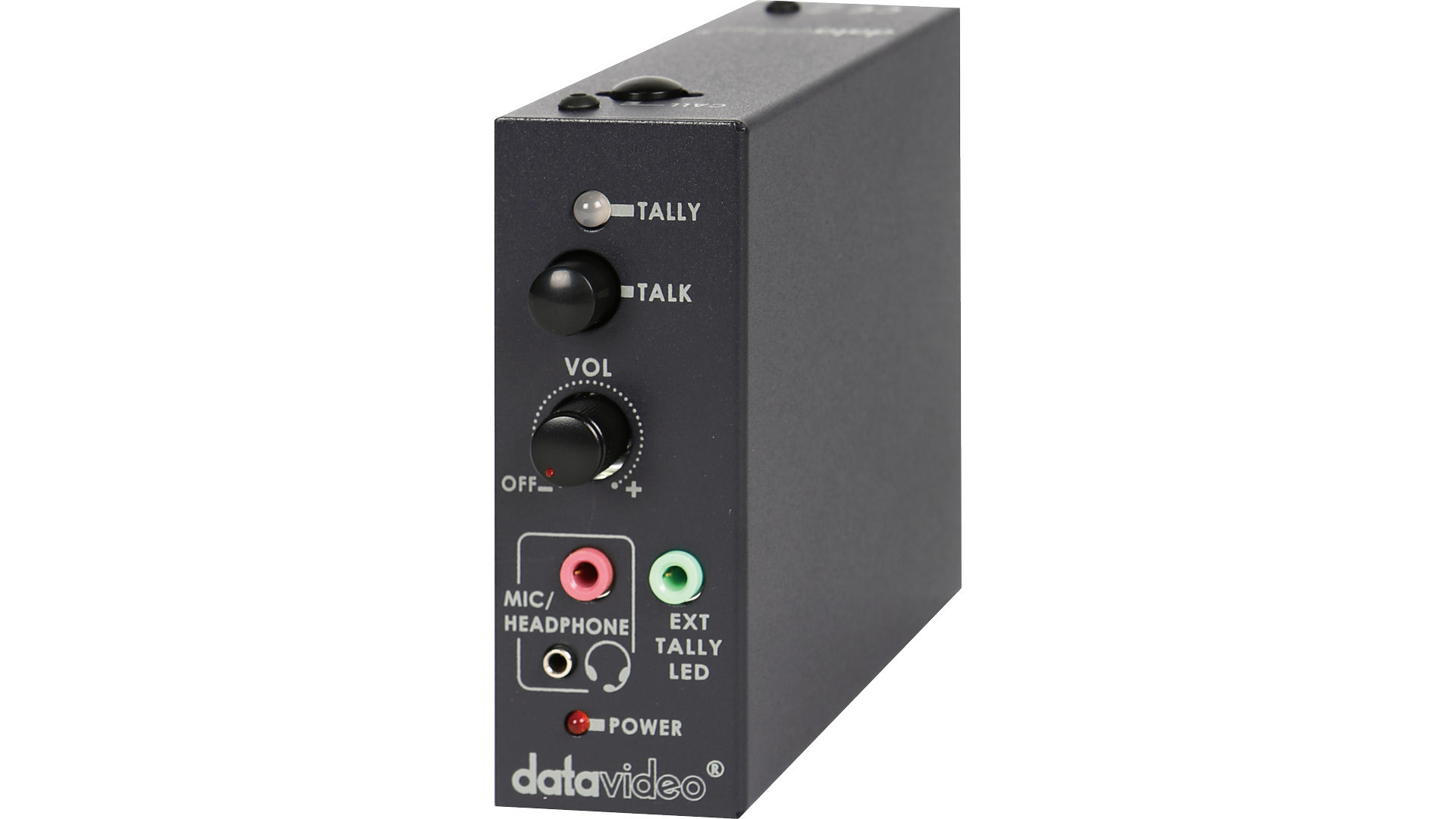

Jede im Lieferumfang enthaltene ITC-100SL-Gürteleinheit wird über ein Kabel an die Basisstation angeschlossen und gewährleistet die Kommunikation über das Headset sowie die zweifarbige Tally-Anzeige. Das Set enthält vier Headsets und vier Kontrollleuchten für die Kamerastationen. Der Regisseur ruft einen bestimmten Kanal oder alle gleichzeitig an; die Kabelverbindung kann bis zu 200 Meter lang sein.

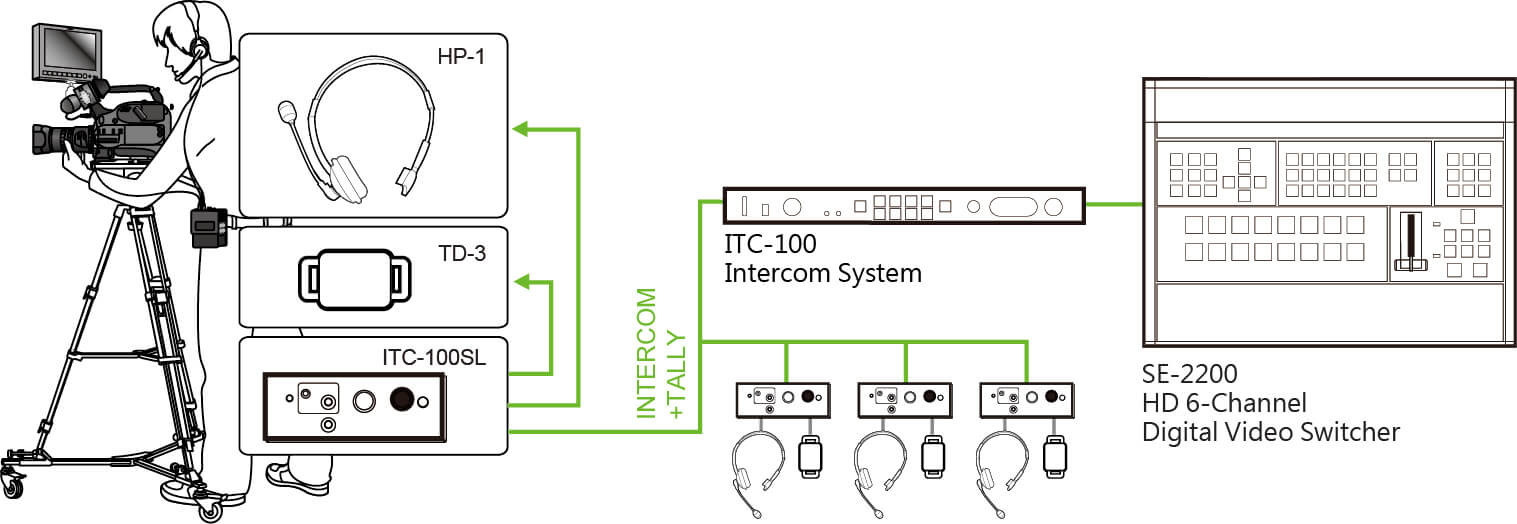

Beispiel für den Anschluss von Intercom und Tally: Das Schemades Herstellers zeigt die Verbindung des ITC-100 mit der Gürteleinheit ITC-100SL, dem Headset HP-1 und der Kontrollleuchte TD-3. Das SE-2200 dient lediglich als Beispiel für eine externe Videoregie; es ist nicht im Lieferumfang enthalten.

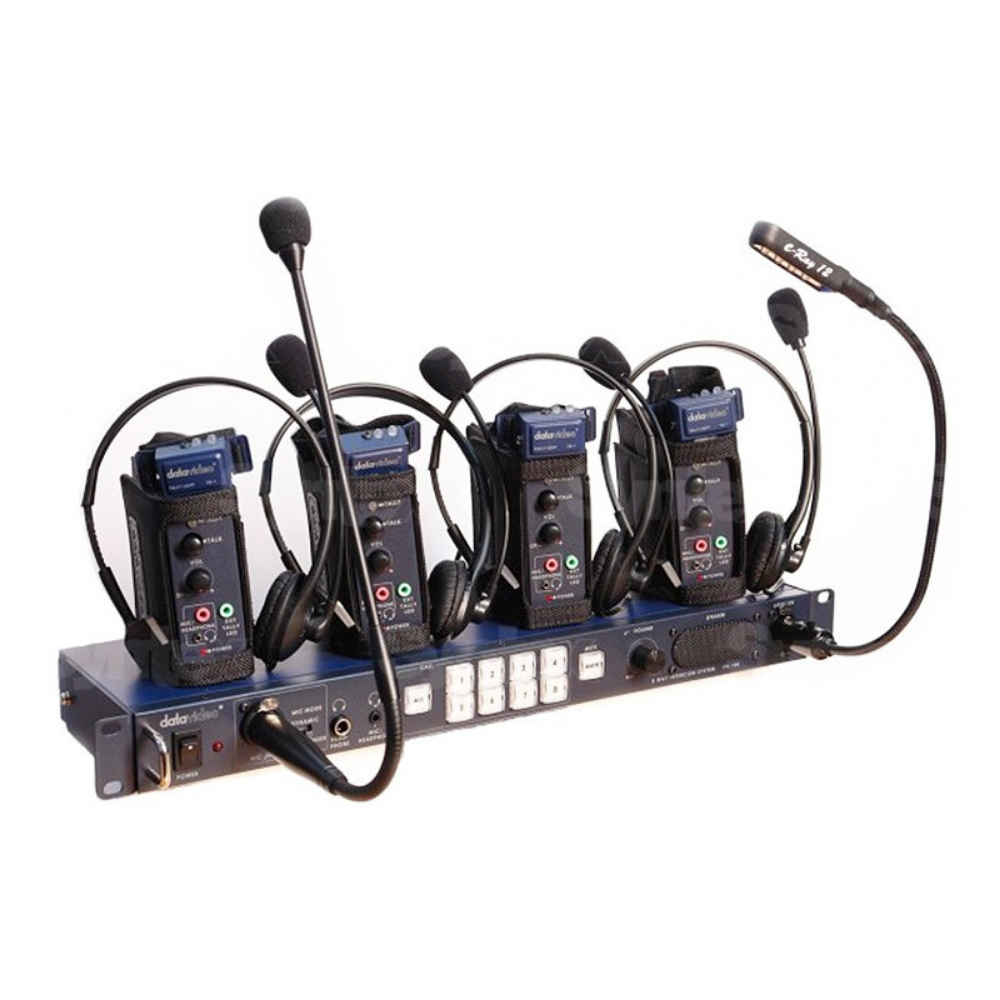

Set für vier Arbeitsplätze

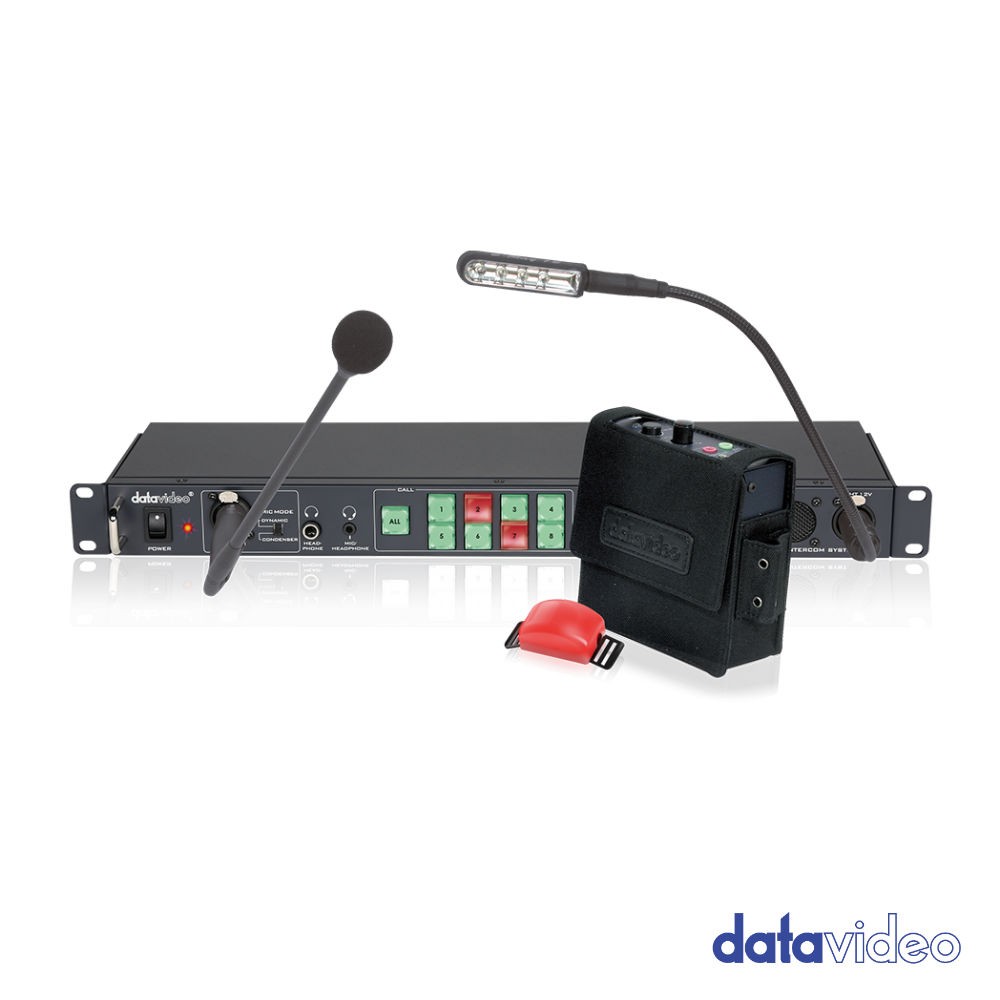

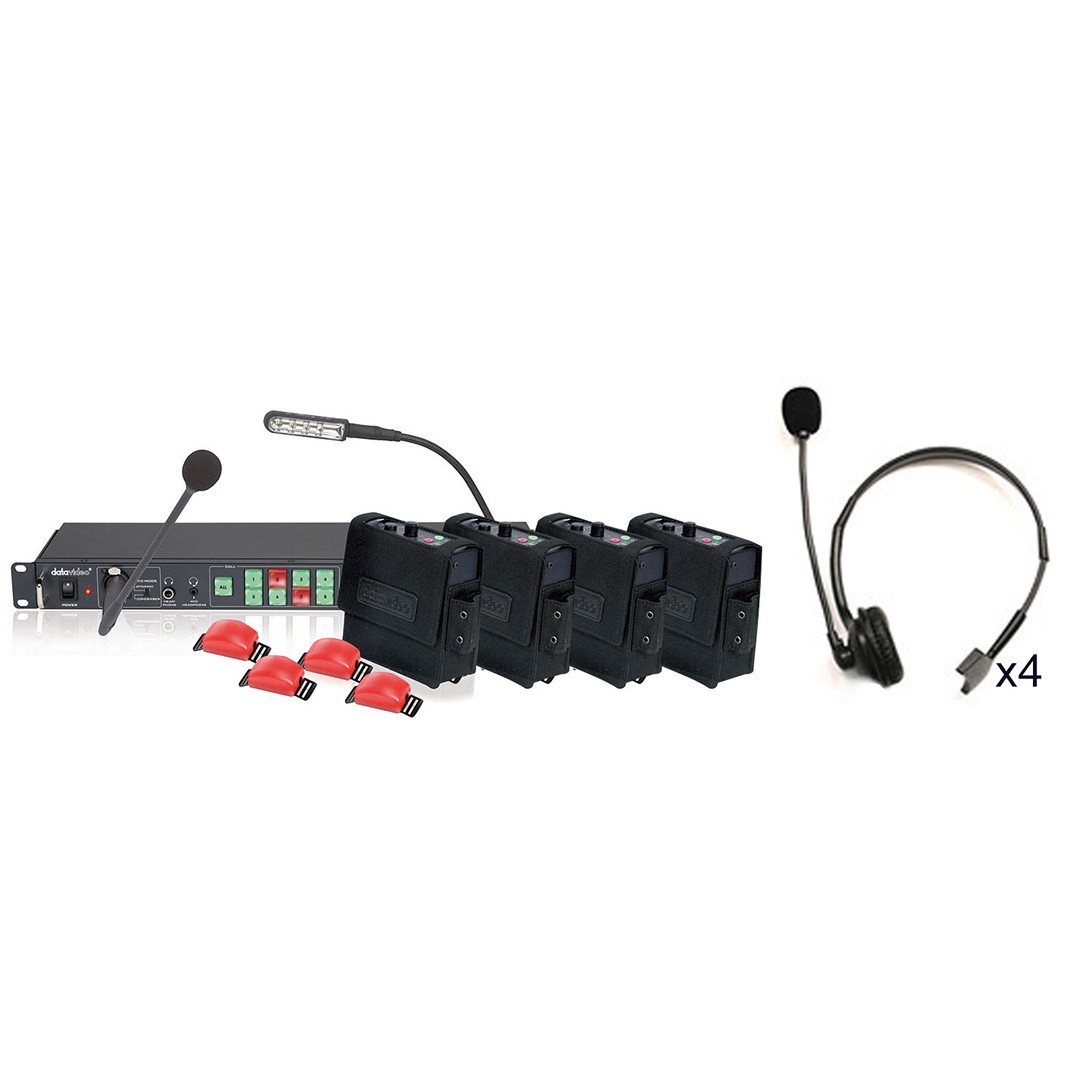

Die Standardausstattung umfasst eine Basisstation, vier ITC-100SL-Gürtelgeräte mit Etuis, vier Sätze aus Headsets und Tally-Anzeigen, Verbindungskabel, ein biegsames Mikrofon, eine biegsame Lampe und ein 12-V-Netzteil. Bei Erweiterung des Teams können kompatible Einheiten und Kabel hinzugefügt werden. Das System arbeitet im Halbduplex-Modus: Zu jedem Zeitpunkt spricht nur ein Teilnehmer; Vollduplex sowie Gruppen-Party-Line-Gespräche werden nicht unterstützt.
VERPACKUNGSINHALT
Basisstation ITC-100 ×1
Gürtelgerät ITC-100SL ×4
Etui für die Gürteleinheit ×4
5-poliges XLR-Kabel für die Gegensprechanlage, 20 m × 4
Kabel 3,5-mm-Klinke – 3,5-mm-Klinke ×4
Headset mit Mikrofon ×4
Tally-LED ×4
Flexibles XLR-Mikrofon ×1
Flexible XLR-Leuchte ×1
Netzteil 12 V / 1 A ×1
SPEZIFIKATIONEN
System: kabelgebunden, 8 Kanäle; 4 Gürtelsender im Lieferumfang enthalten
Kommunikation: Halbduplex; ein Kanal, alle Kanäle oder Stummschaltung
Reichweite: bis zu 200 m zwischen Basisstation und Gürteleinheit
Montage: 19-Zoll-Rack, 1 HE
Intercom-Anschlüsse: 8 × 5-poliger XLR
Tally-Eingänge: 2 × 15-poliger D-Sub (A/B)
Headset: 3,5-mm-Stereo-Klinkenstecker; 8–600 Ω
Kopfhörer: 6,3-mm-Stereo-Klinke; 8–600 Ω
Mikrofon: 3-poliger XLR-Stecker / 6,3-mm-Klinkenstecker; wahlweise Kondensator- oder dynamischer Eingang
