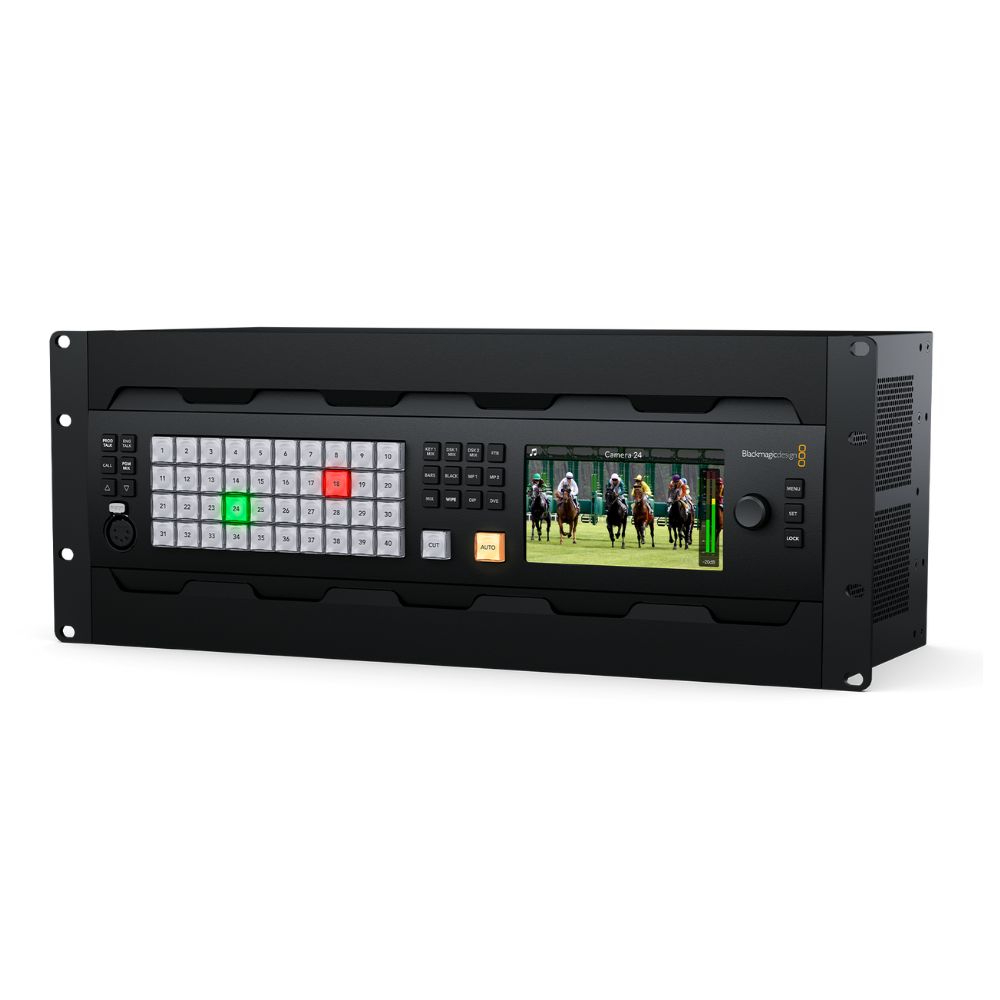

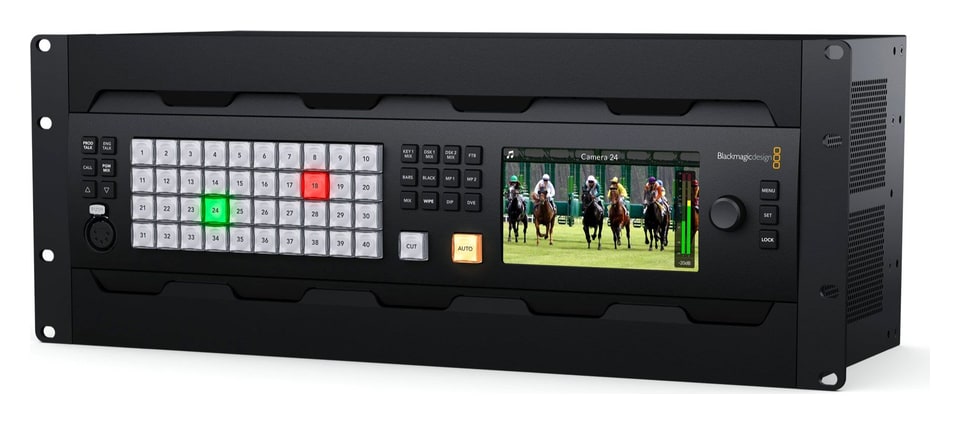

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

Der ATEM 4 M/E Constellation 4K Plus ist ein professioneller Live-Bildmischer mit 4 M/E für Ultra-HD-Produktionen. Er bietet 80 12G-SDI-Eingänge mit Normwandlung an jedem Eingang, 48 unabhängig routbare 12G-SDI-Ausgänge, 16 ATEM Advanced Chroma Keyer, 4 Multiviews, 4 Media Player, Talkback und einen Fairlight-Mischer mit 298 Kanälen. Bedient wird er über das Frontpanel, mit ATEM Software Control oder mit ATEM Panels.

80 12G-SDI-Eingänge und 48 Ausgänge in einem Bildmischer

Der ATEM 4 M/E Constellation 4K Plus vereint 4 M/E, 80 12G-SDI-Eingänge mit Normwandlung und Resynchronisation sowie 48 unabhängig routbare 12G-SDI-Ausgänge. Er arbeitet im Program/Preview-Betrieb wie eine Fernsehregie: Sie bereiten die Quelle auf Preview vor und schalten sie mit CUT oder AUTO auf Sendung.

80× 12G-SDI-Eingang48× 12G-SDI-Ausgang4 M/E · 12× DVE16× Advanced Chroma4× Multiview4 HE

Talkback wie im Sendestudio

Vorne sitzt ein 5-poliger XLR-Anschluss für Headsets, hinten eine RJ45-Buchse für Talkback-Systeme wie ClearCom oder RTS. Es gibt Produktions- und Technikkreise, Mithören des eigenen Mikrofons und Programmmix sowie über die SDI-Kanäle 15 und 16 Zwei-Wege-Kommunikation mit Kameras von Blackmagic Design.

Webcam über USB-C

Das Programm geht als 720p- oder 1080p-Webcam in der Bildrate des Programms an den Computer – für Zoom, Teams, OBS und XSplit.

Ausgänge für alle

Jeder der 48 12G-SDI-Ausgänge lässt sich unabhängig auf jeden Eingang oder jede interne Quelle routen. Sie führen Programmton, RP-188-Timecode, Kamerasteuerung, Tally und Talkback.

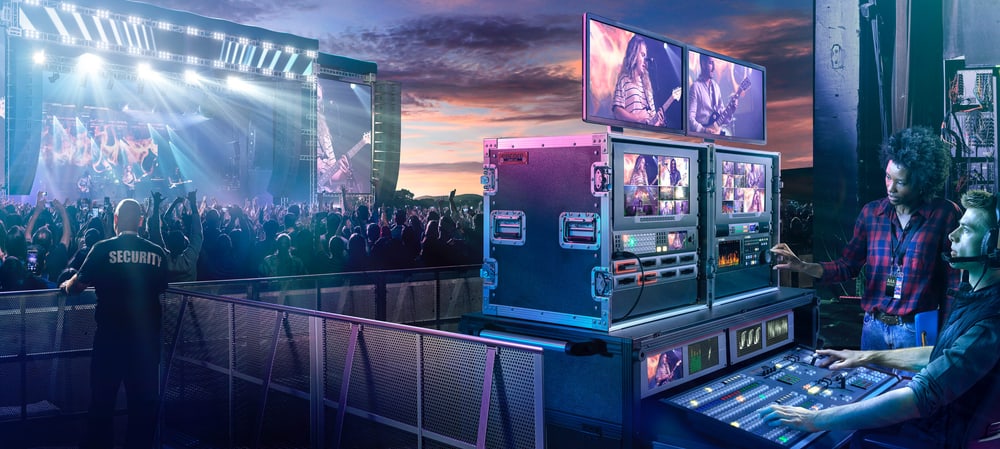

Für Konzerte, Sport und Gottesdienste

Mit 80 Eingängen lassen sich Kameras rund um die Bühne verteilen und aus vielen Quellen und DVEs mehrschichtige Kompositionen bauen. Interne Grafik und ATEM Advanced Chroma Keyer bewältigen anspruchsvolle Sendungen, und trotzdem ist die Bedienung so einfach, dass ein geschultes ehrenamtliches Team sie beherrscht.

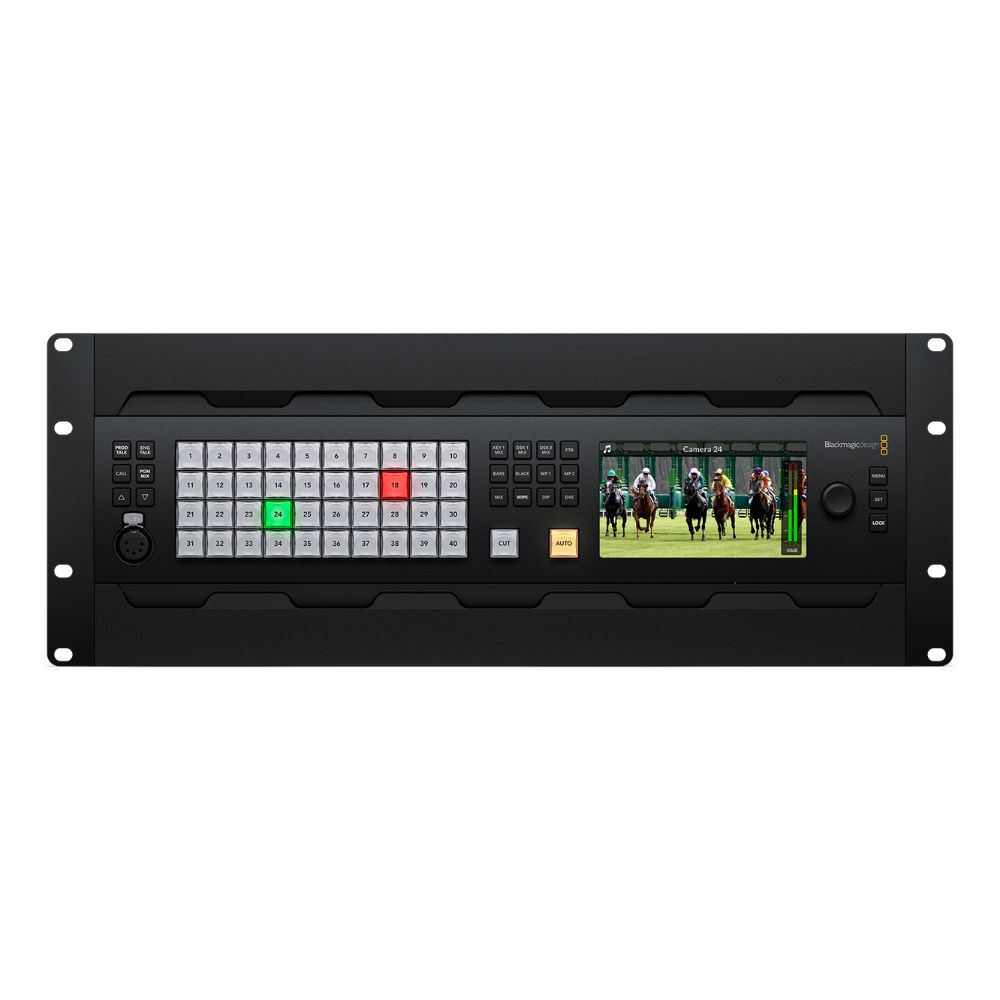

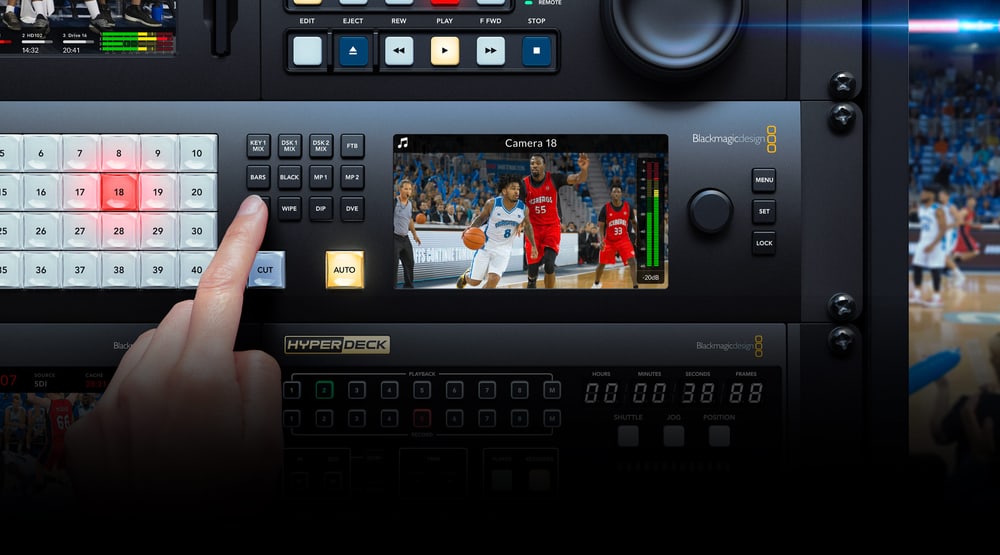

Bedienfeld direkt an der Front

Das Frontpanel bietet Quellentasten, CUT und AUTO, Bedienelemente für Keyer, Media Player und Abblende auf Schwarz, ein HD-LCD für Vorschau und Menüs sowie einen 5-poligen XLR-Headset-Anschluss mit Talkback-Tasten. So lässt sich der Bildmischer ohne Computer einrichten und im Notfall bedienen; die Tasten entsprechen denen der großen ATEM Panels.

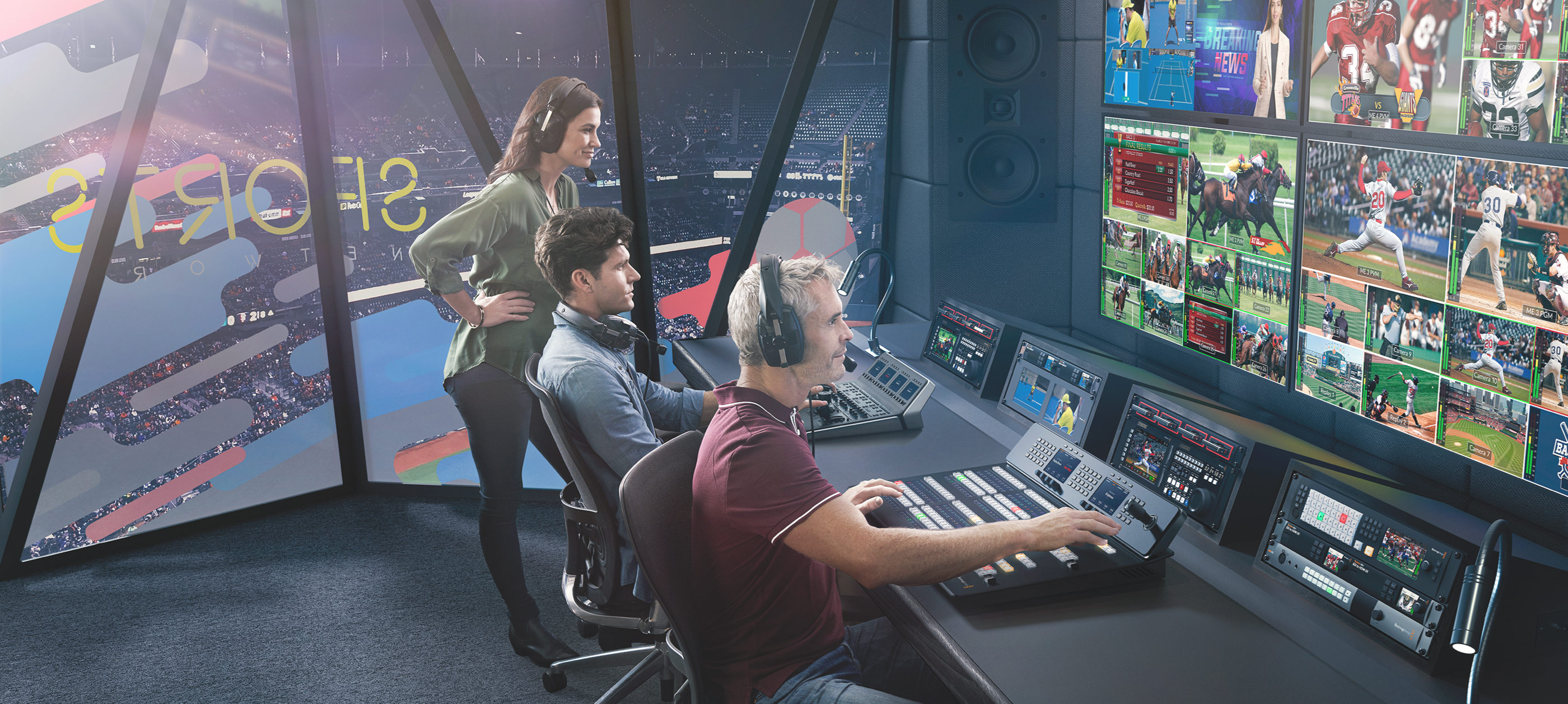

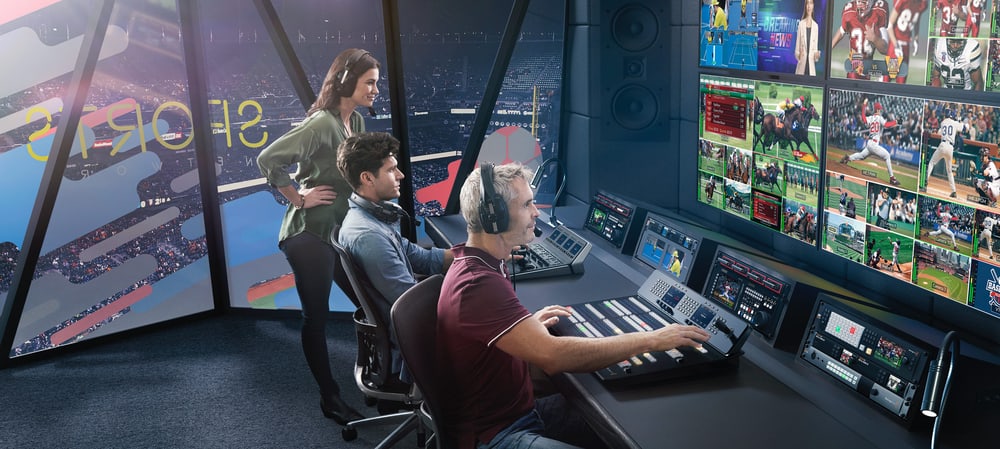

4 unabhängige Multiviews

Das integrierte Multiview zeigt die Quellen auf einem einzigen Monitor. Das Modell hat vier unabhängige Multiviews für bis zu 64 Ansichten auf vier Monitoren; die Multiview-Auflösung ist zwischen HD und Ultra HD wählbar. Jedes Multiview lässt sich auf 4, 7, 10, 13 oder 16 Ansichten einstellen, und jede Ansicht kann einen Tally-Rahmen, ein Quellenlabel und VU-Meter erhalten.

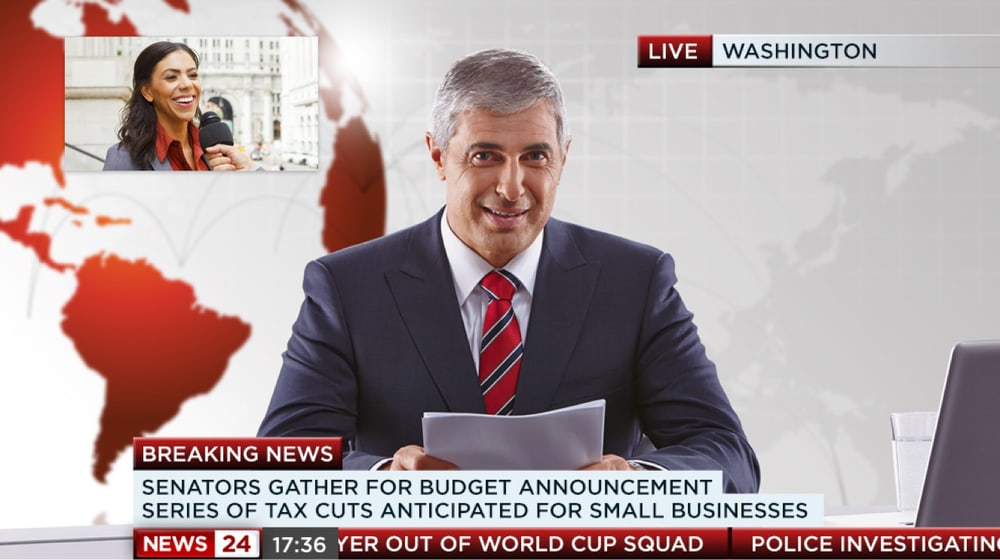

Übergänge, DVEs und Stinger

Zur Verfügung stehen Broadcast-Übergänge Mix, Dip, Wipe, DVE und Stinger mit einstellbarer Dauer, Randfarbe und -breite, Position und Richtung. 4 unabhängige DVE-Prozessoren ermöglichen Bild-in-Bild mit 3D-Rändern, Schatten und Beleuchtung in Echtzeit sowie Squeeze- und Swoosh-Übergänge. Übergänge lassen sich vor der Sendung in der Vorschau testen.

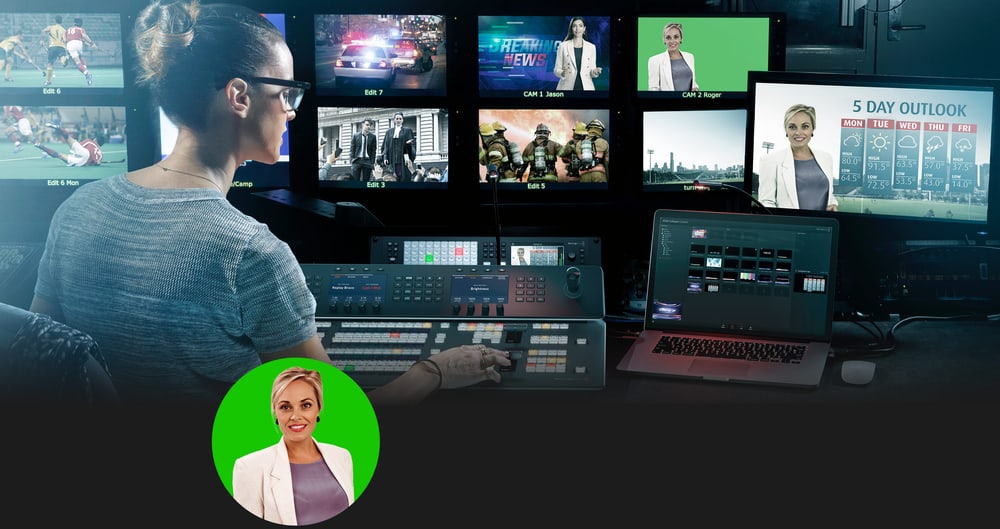

ATEM Advanced Chroma Key

16 ATEM Advanced Chroma Keyer – vier pro M/E-Reihe – beherrschen hochwertiges Chroma- und Luma-Keying. Eine Pipette nimmt die Hintergrundfarbe auf und setzt die Key-Parameter, dazu gibt es präzise Kantenregler und eine Vordergrund-Farbkorrektur, damit der Vordergrund zum Hintergrund passt. Schon eine M/E-Reihe reicht für ein virtuelles Studio mit vier Kameras.

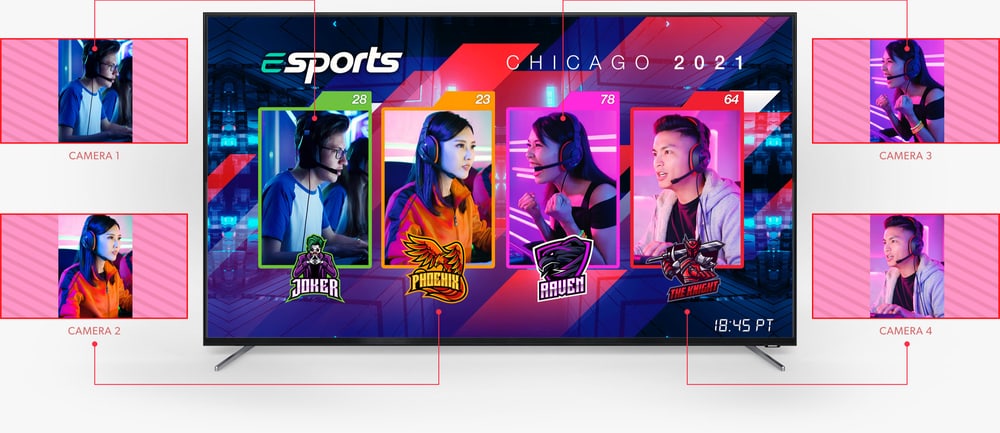

Zwei SuperSource-Prozessoren

Zusätzlich zu den DVEs der M/E-Reihen hat das Modell zwei völlig unabhängige SuperSource-Prozessoren mit vier weiteren DVE-Ebenen und einer Hintergrundebene aus dem Media Pool. Der Bildmischer sieht ihn als weiteren Eingang – ideal für Bild-in-Bild-Interviews, während die Haupt-DVEs frei bleiben. Insgesamt bietet das Modell 12 DVEs.

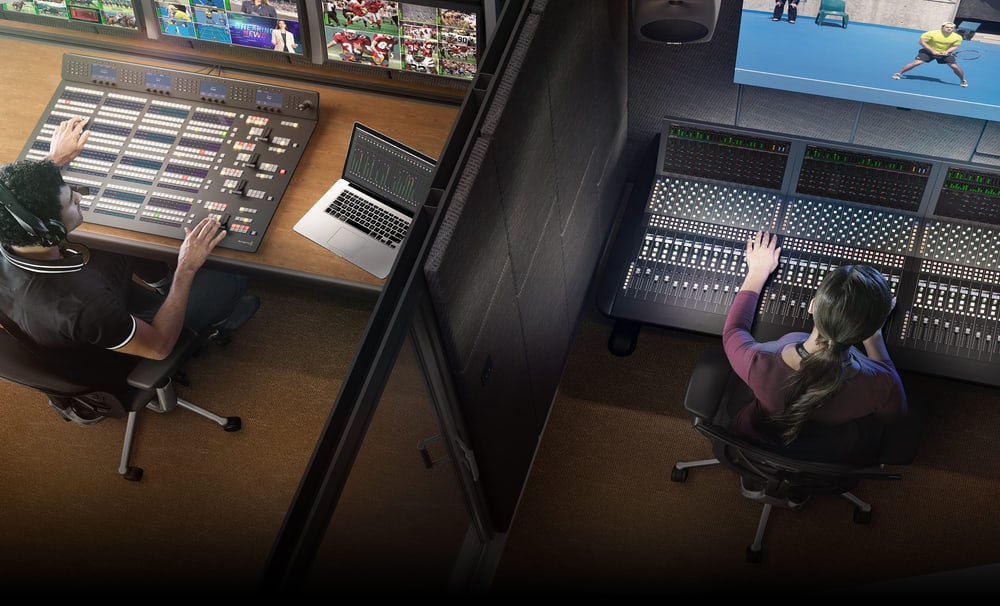

Fairlight-Audiomischer

Der integrierte Mischer verarbeitet 298 Kanäle; jeder SDI-Eingang hat einen 6-Band-Parametrik-EQ, Kompressor, Limiter, Noise Gate und Expander, und der Mischer nimmt auch den Analogeingang und das Talkback-Mikrofon auf. Vier MADI-Ausgänge geben den Ton der SDI-Eingänge 1–60 an einen externen Toningenieur aus, zwei MADI-Eingänge führen dem Mischer 128 Kanäle zu. Der Ton lässt sich über USB-C an Fairlight Live übergeben, einen Software-Mischer für Stereo, Surround und immersiven Ton.

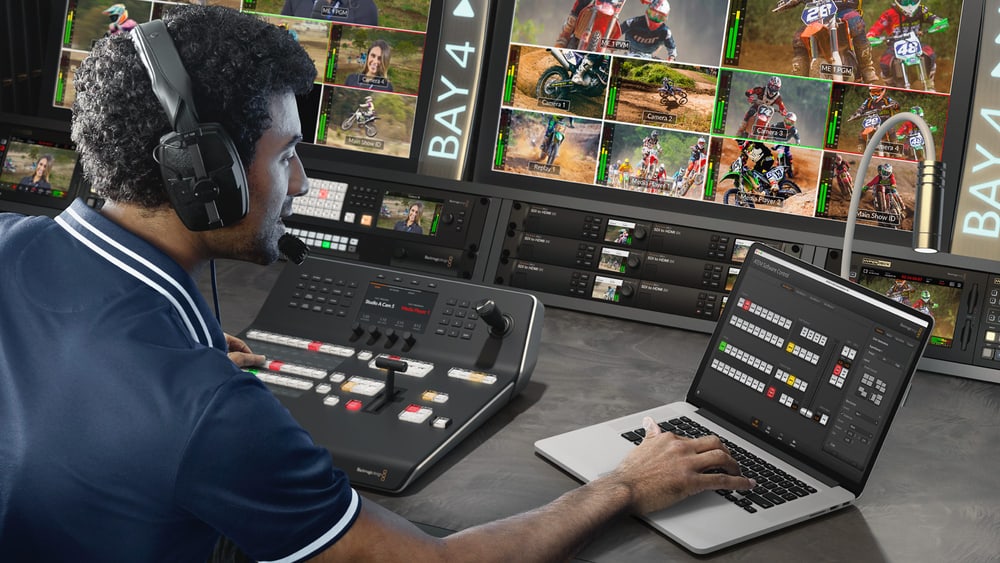

Software und Hardware-Panels

ATEM Software Control für Mac und Windows ist im Lieferumfang: Über Ethernet oder USB steuert es Bildmischer, Medien, Ton, Makros, Kameras und HyperDeck-Recorder, und mehrere Personen können gleichzeitig damit arbeiten. Für die haptische Bedienung lassen sich ein ATEM Advanced Panel, ATEM Micro Panel oder ATEM Camera Control Panel anschließen; das ATEM SDK ermöglicht eigene Automatisierung. Alle Funktionen sind enthalten, ohne Lizenzgebühren.

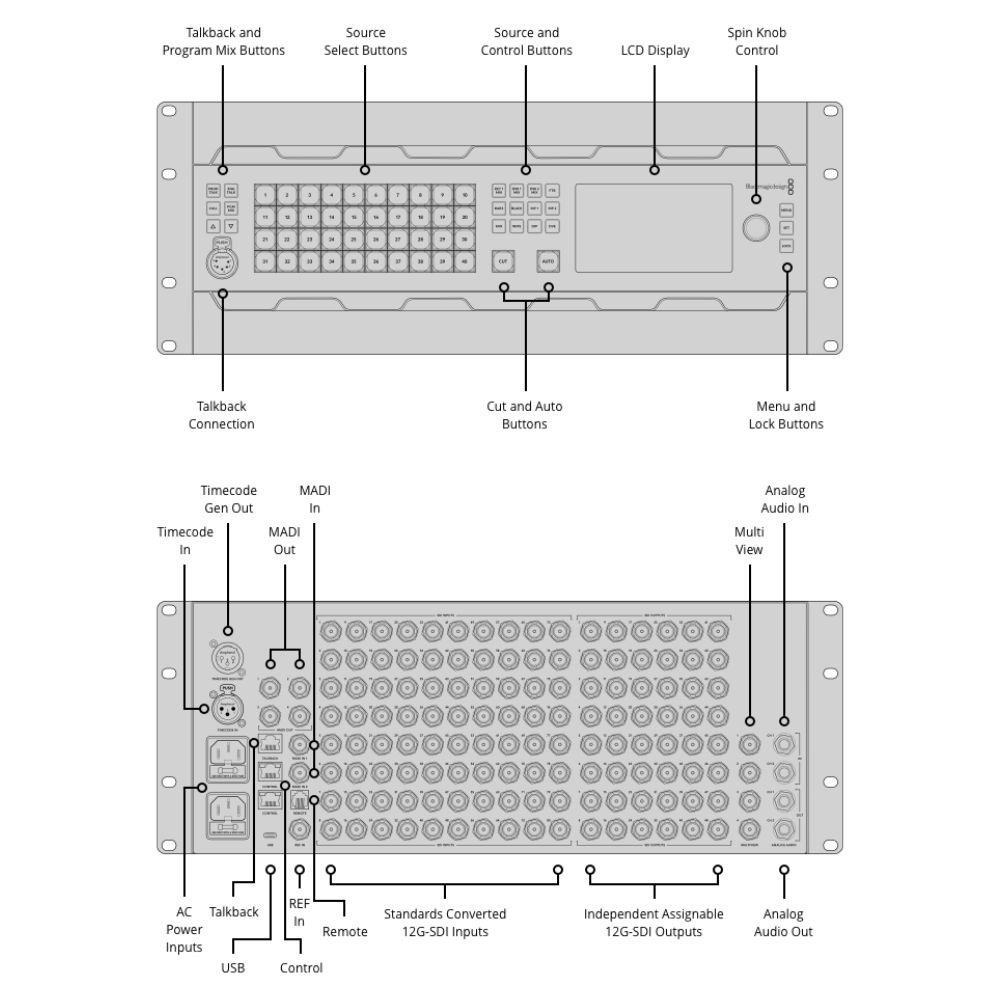

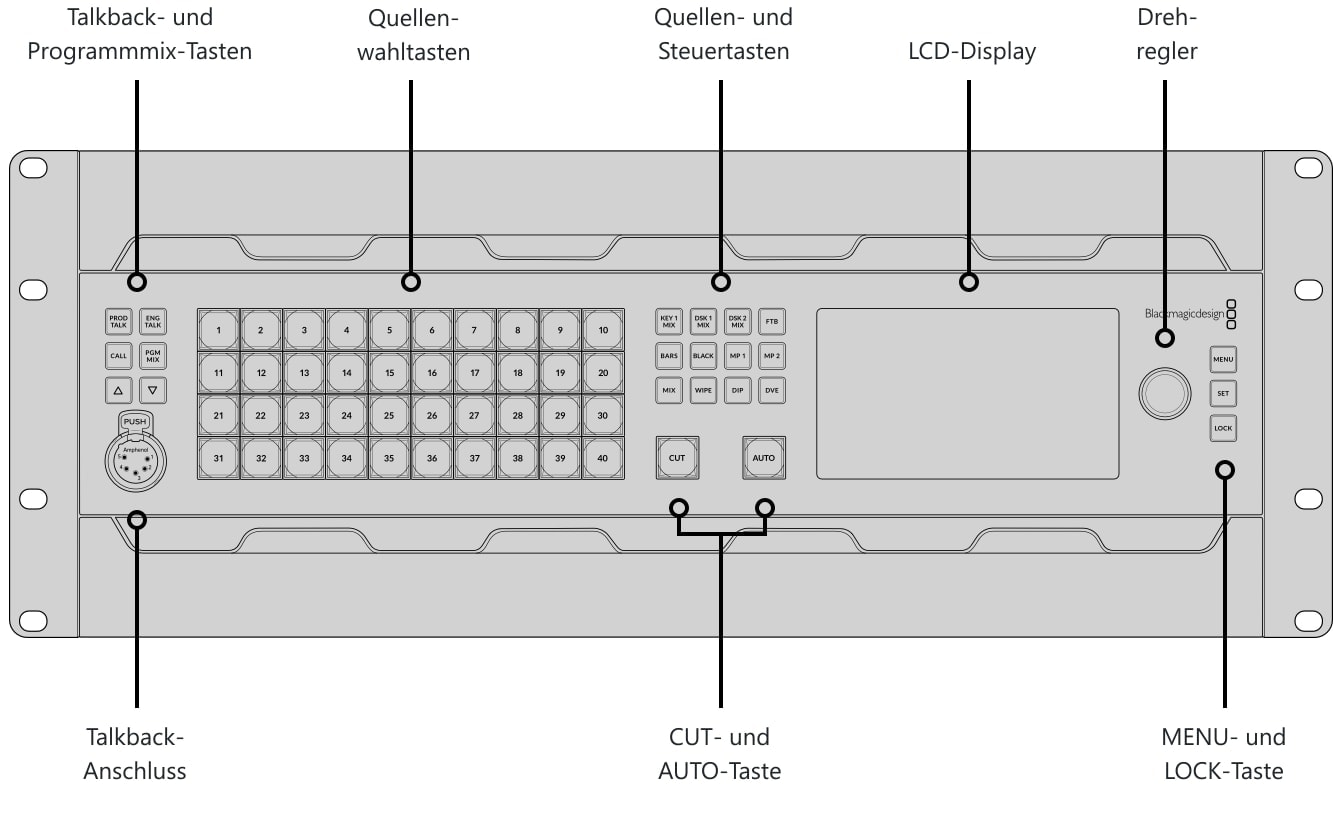

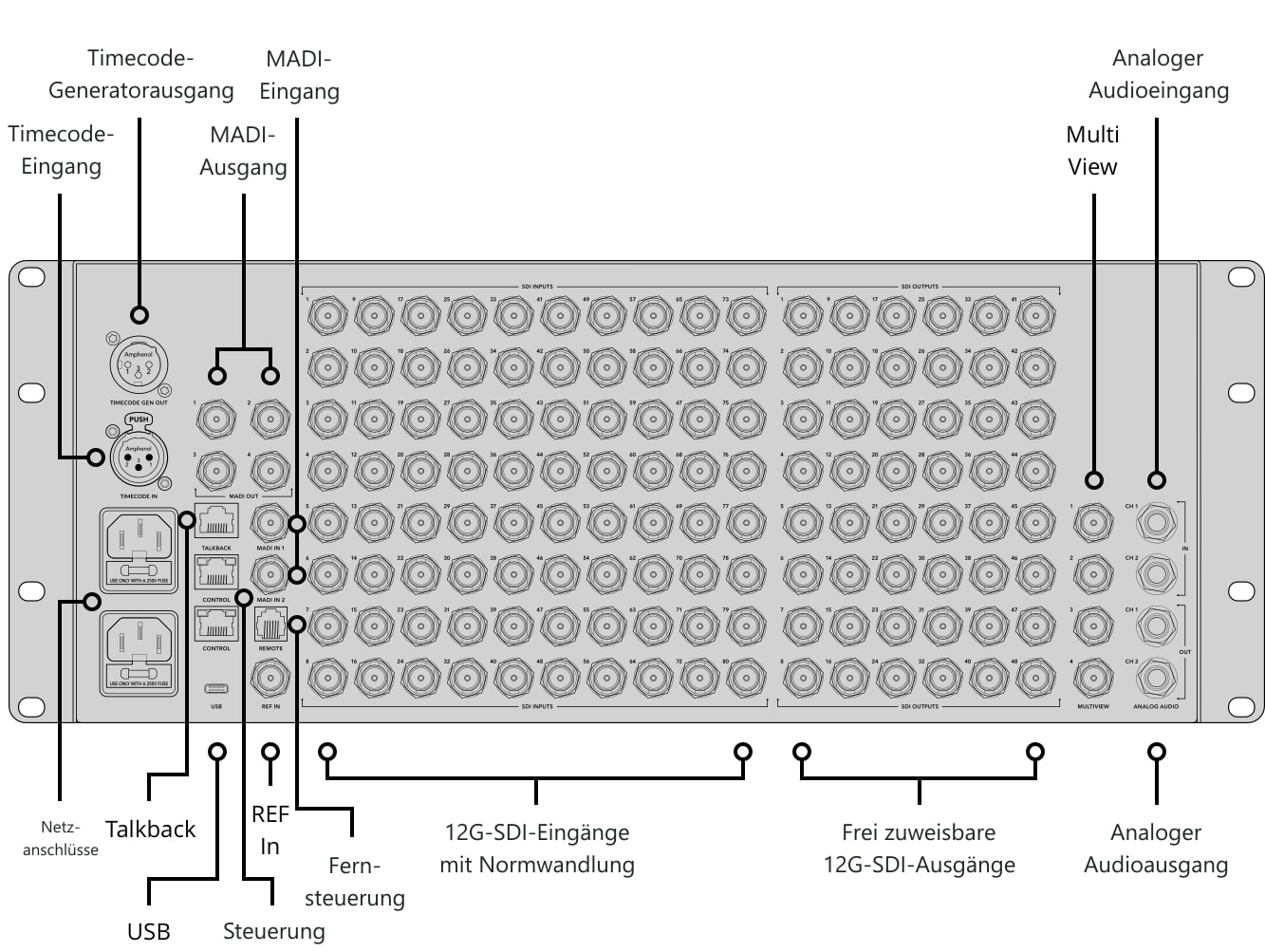

Bedienfeld und Anschlüsse

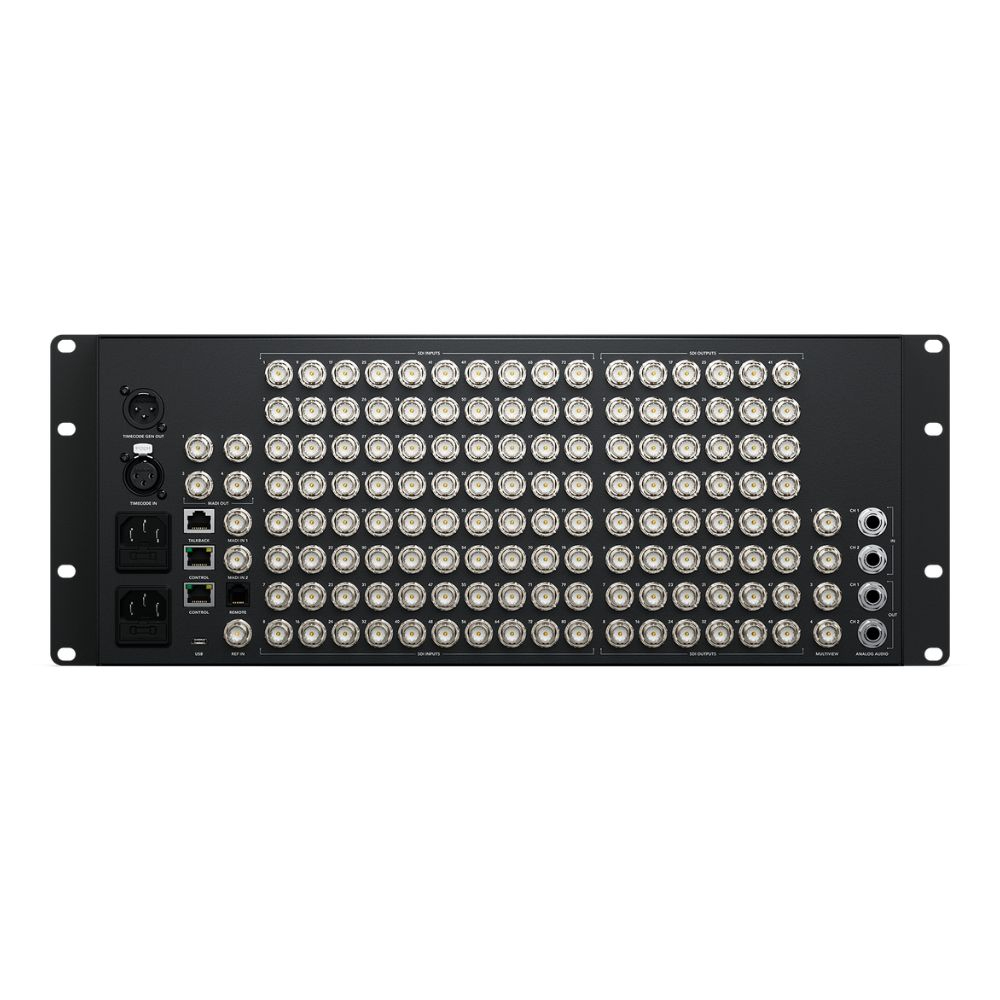

Die Rückseite bietet 80 12G-SDI-Eingänge, 48 12G-SDI-Ausgänge, 4 Multiview-Ausgänge, einen Referenzeingang, Ethernet zur Steuerung, RJ45 für Talkback, USB-C und zwei symmetrische 6,35-mm-Analogeingänge mit zwei Ausgängen, 2 MADI-Eingänge und 4 MADI-Ausgänge sowie einen RS-422-Port zur Fernsteuerung sowie XLR-Anschlüsse für Timecode-Ein- und -Ausgang. Versorgt wird er von zwei internen Netzteilen für 100–240 V.

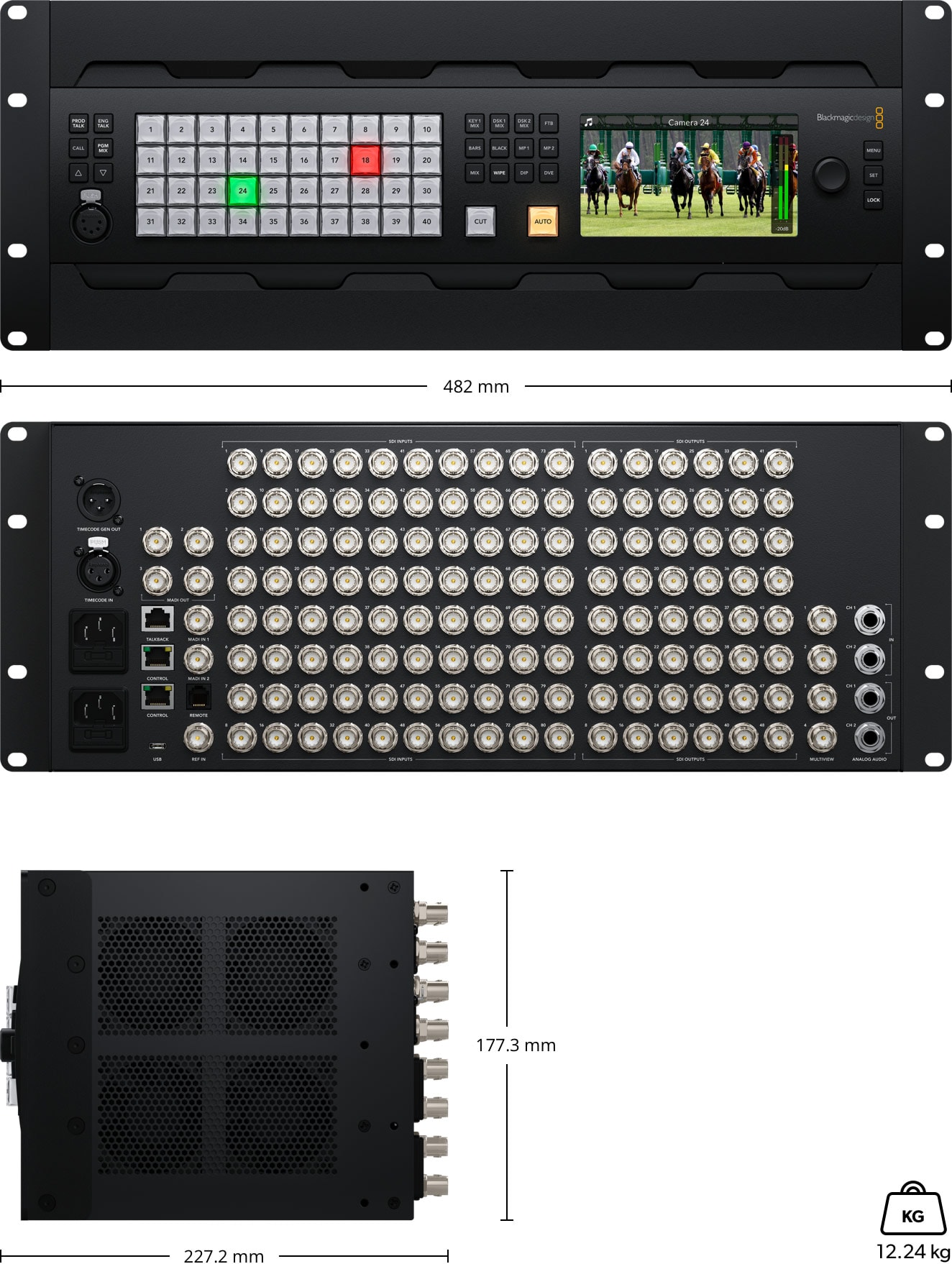

Abmessungen und Gewicht

482 × 227,2 × 177,3 mm (Breite × Tiefe × Höhe), 12,24 kg. Im 19"-Rack belegt er 4 HE.
