Blackmagic Design ATEM 4 M/E Constellation 4K

Weitere Informationen

Details für die professionelle Regie

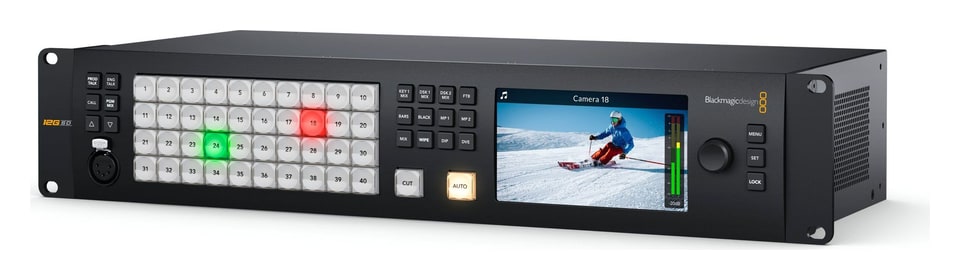

Das ATEM 4 M/E Constellation 4K ist das Ultra-HD-Modell der professionellen ATEM Constellation Bildmischer-Familie. Die 4K-Variante ist mit 40 x 12G-SDI-Eingängen mit Normwandlung und Unterstützung für Auflösungen bis zu 2160p60 ausgestattet. Sie bietet denselben umfangreichen Funktionsumfang wie der ATEM 4 M/E Constellation HD sowie 24 x 12G-SDI-Ausgänge (Aux), 16 ATEM Advanced Chroma Keyer (Upstream), 4 Downstream-Keyer, 4 Medienplayer (in Ultra HD), 2 SuperSource-Prozessoren und weitere leistungsstarke Funktionen!

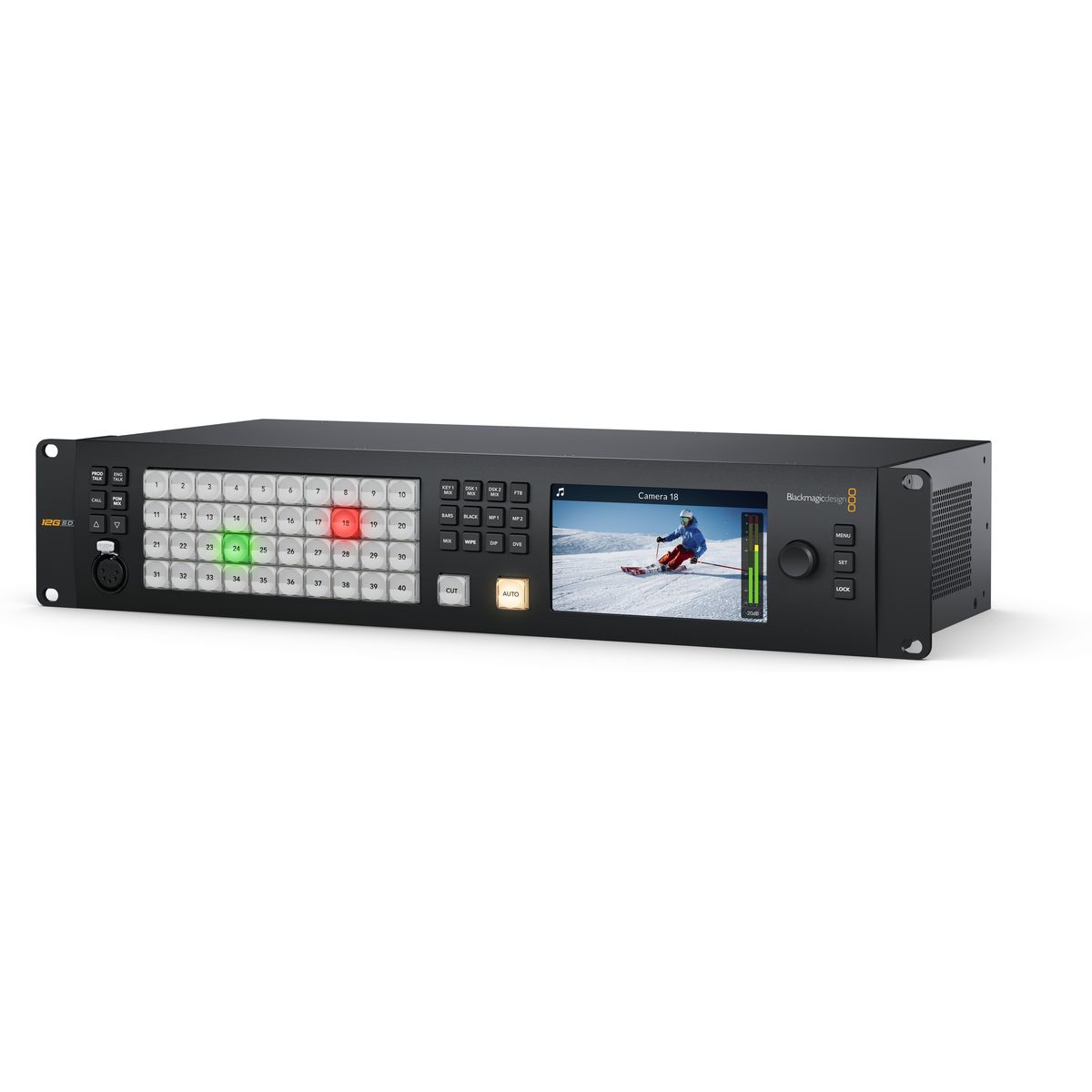

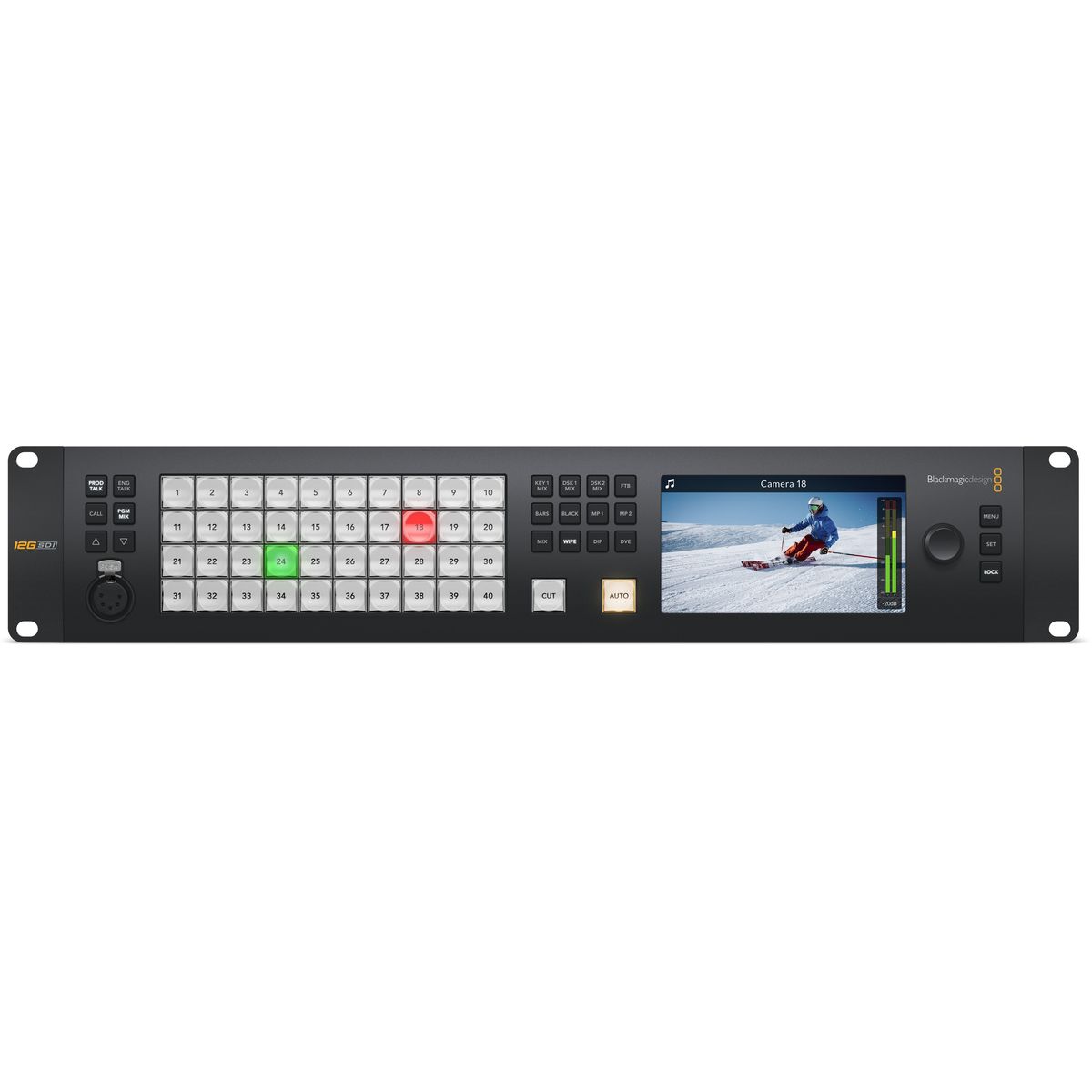

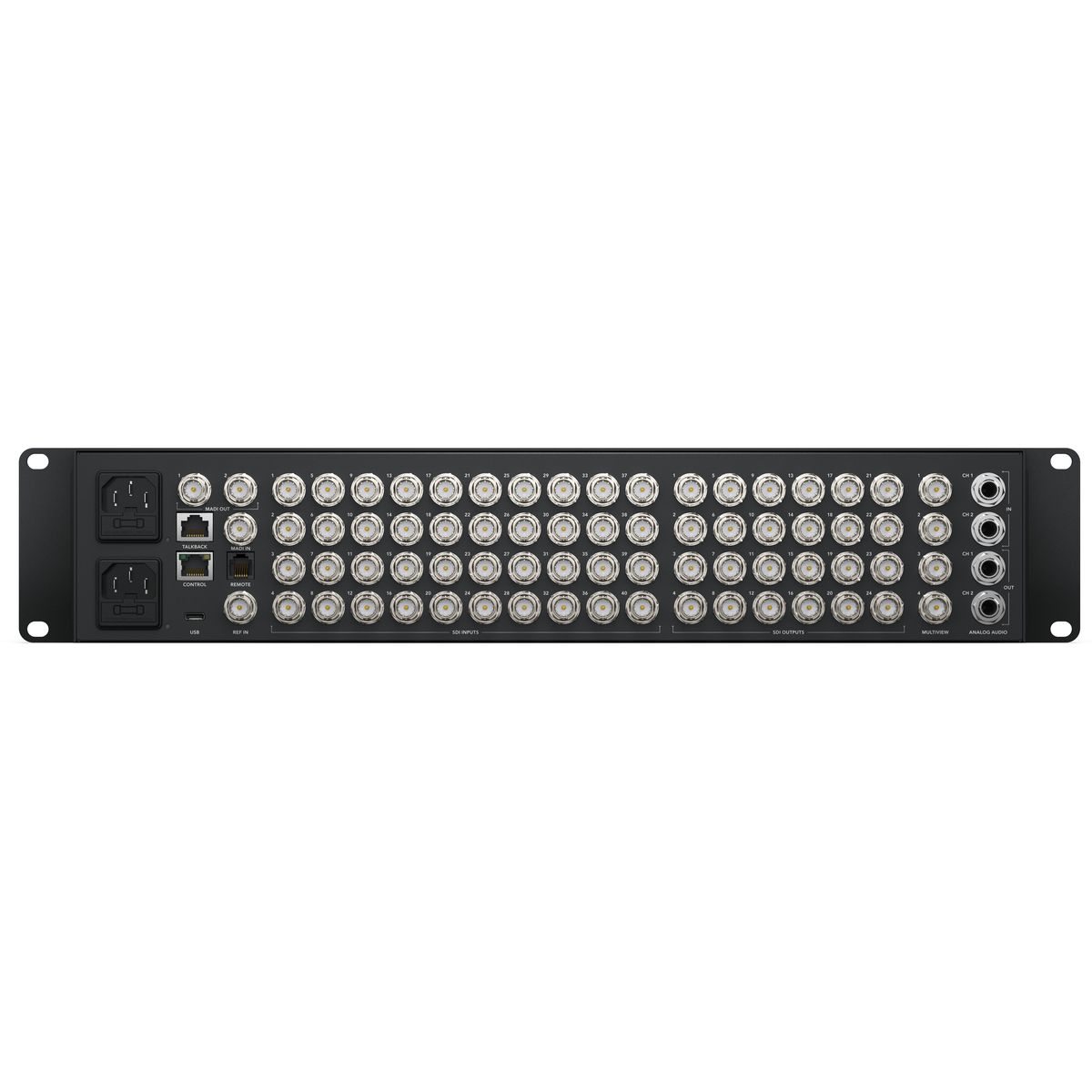

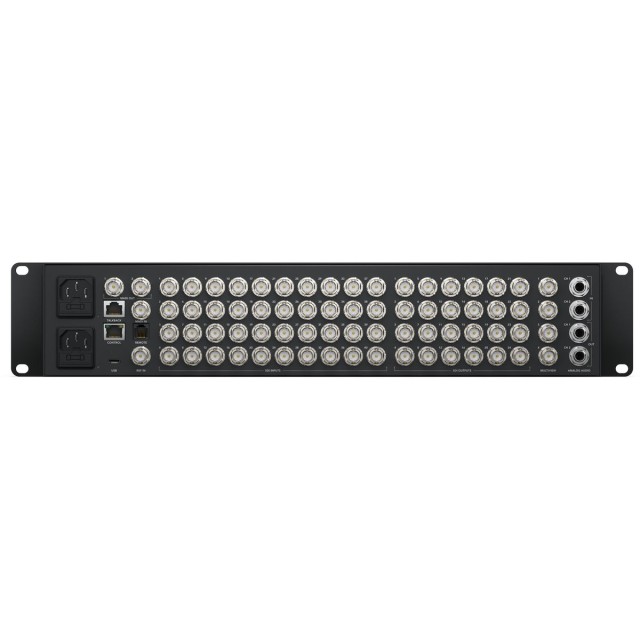

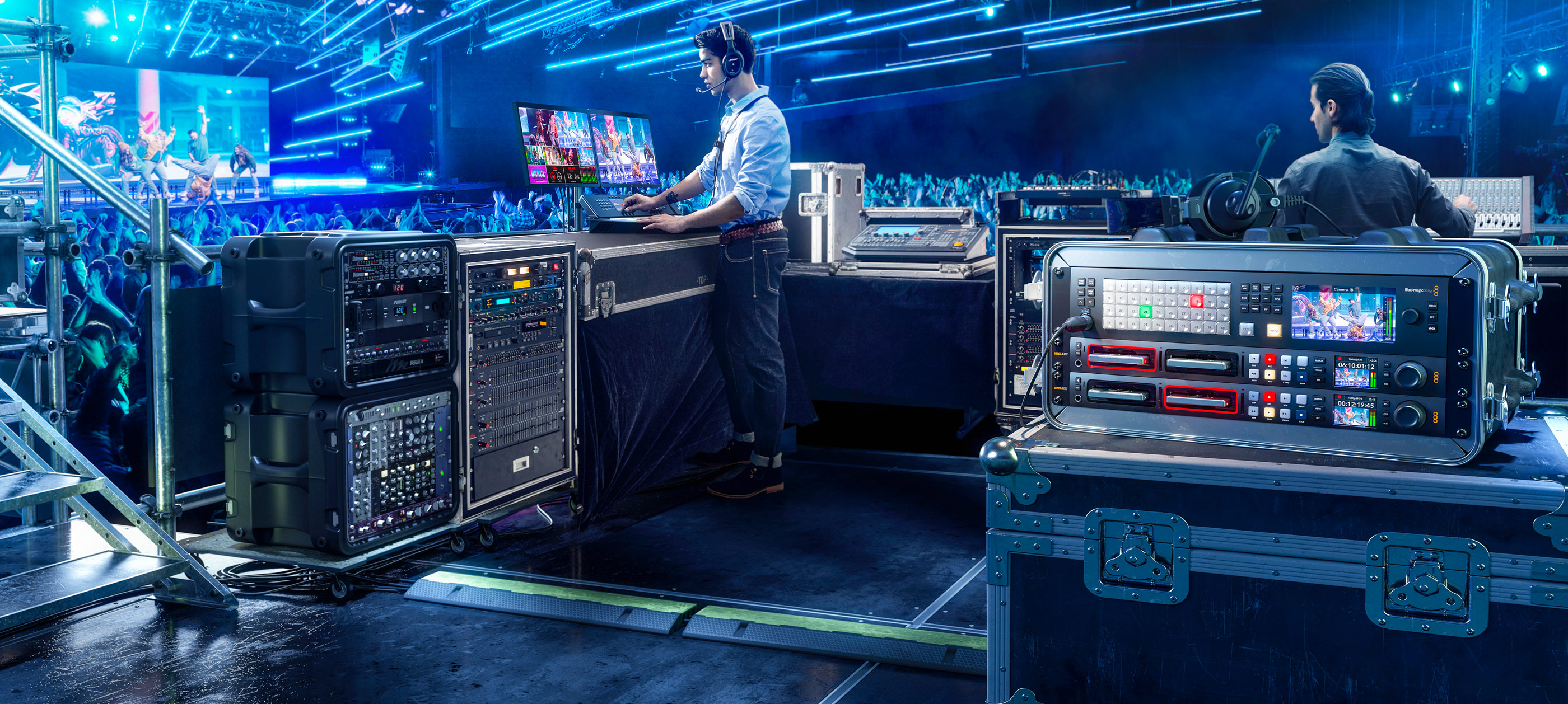

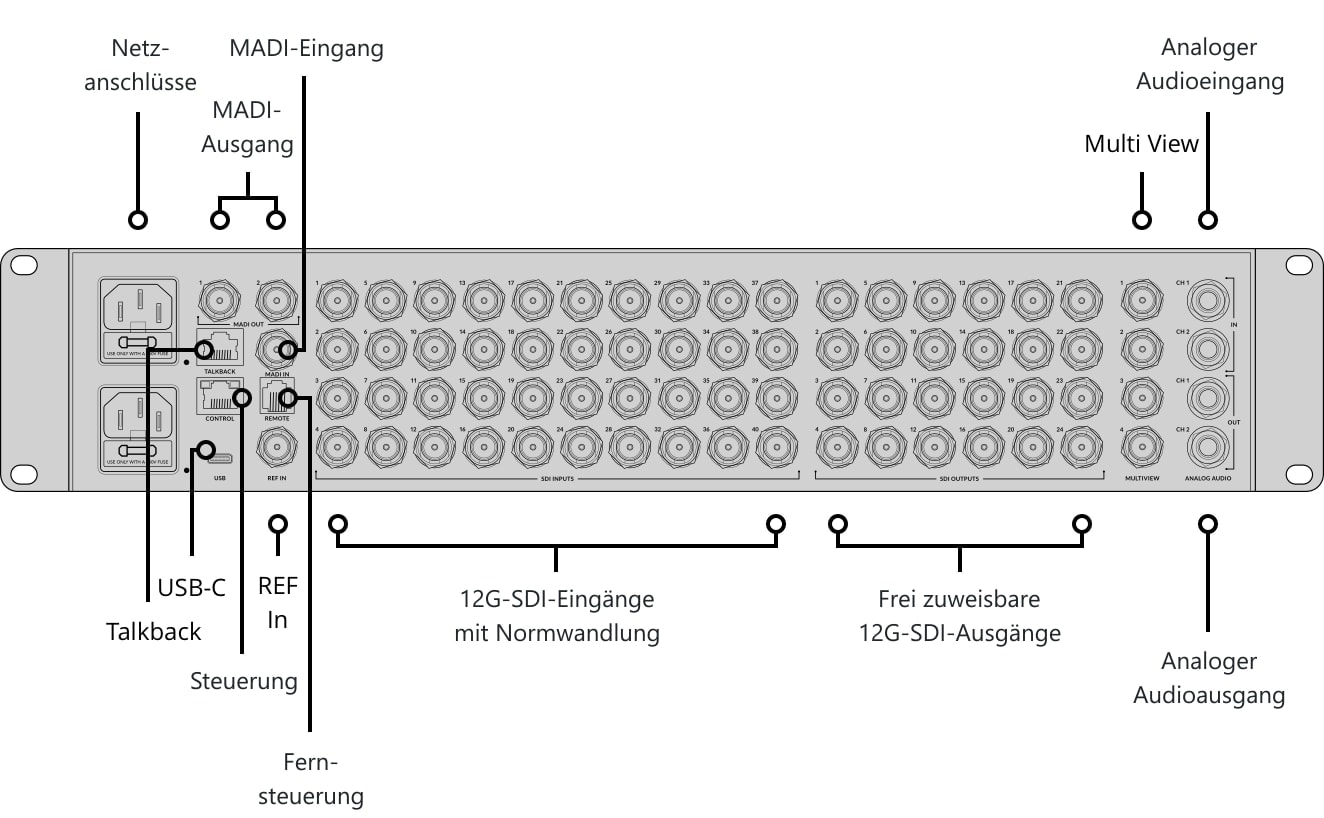

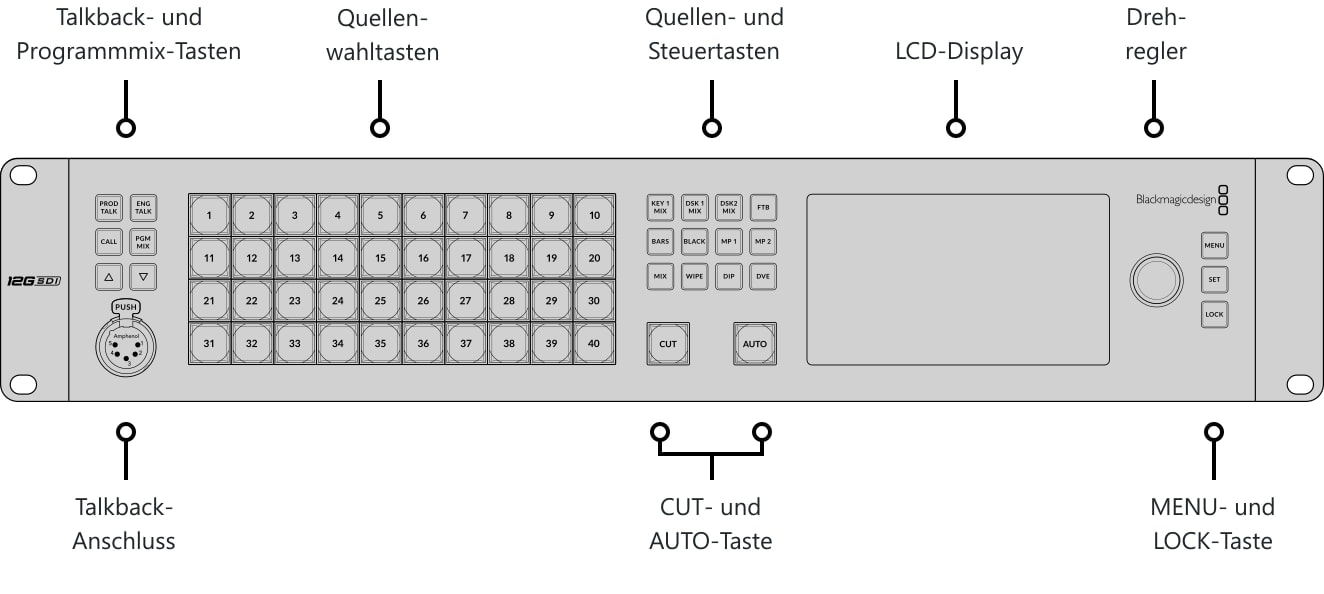

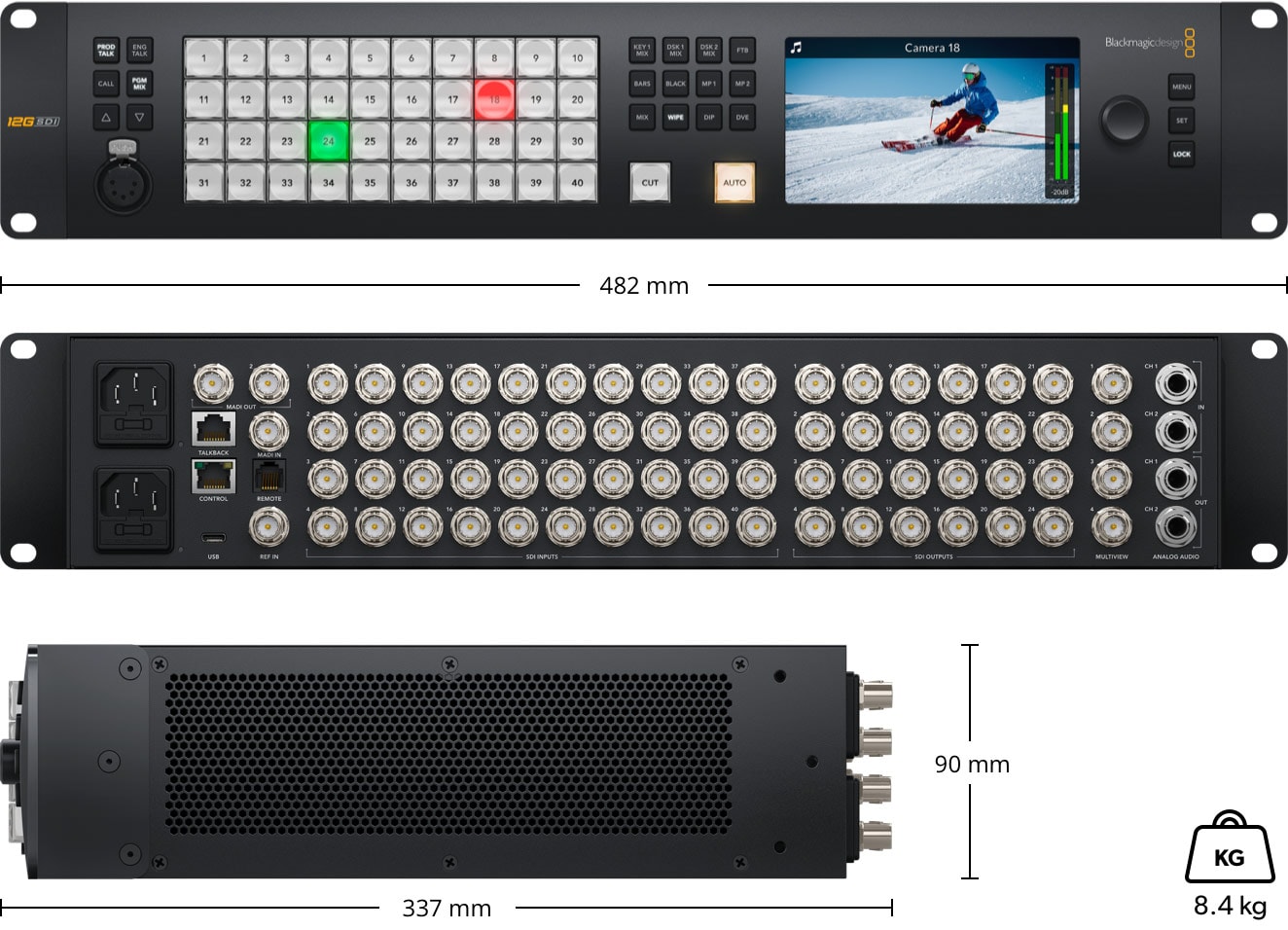

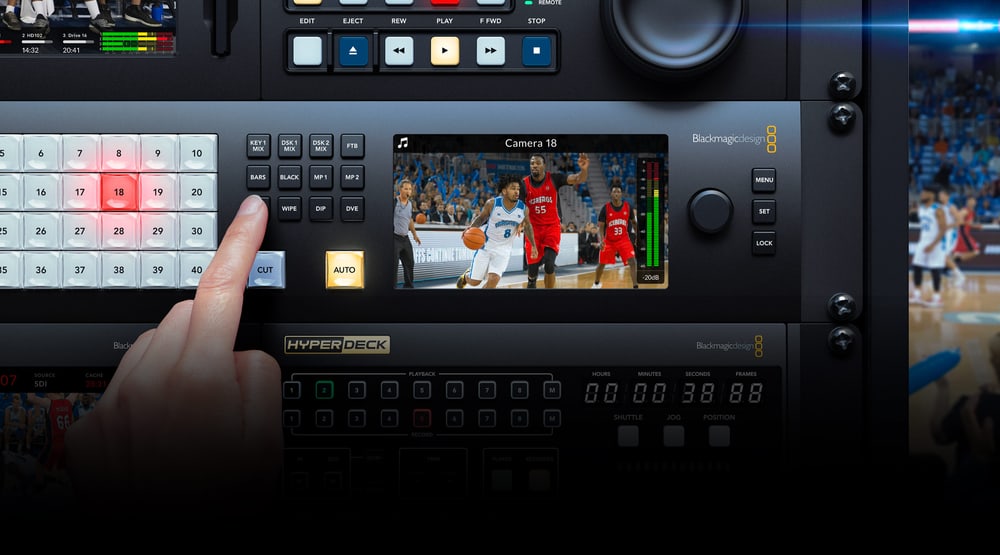

Der ATEM Constellation Bildmischer verfügt auf der Vorderseite über ein Bedienfeld (z. B. zur Geräteeinstellung während der Installation, zur Abwicklung weniger anspruchsvoller Sendungen usw.) und ein LCD-Display zur Videovorschau oder zur Navigation durch das Gerätemenü. Ihre kompakte Bauweise ist ein großer Vorteil für Live-Übertragungen; auf der Rückseite befinden sich SDI-Ein- und Ausgänge, symmetrische Audioanschlüsse und ein Ethernet-Anschluss für die Fernsteuerung. Das Spitzenmodell 4 M/E verfügt zusätzlich über einen seriellen RS-422-Anschluss und eine MADI-Schnittstelle für digitales Audio.

12G-SDI-Schnittstelle
Die ATEM Constellation Bildmischer-Familie bietet Modelle mit bis zu 40 unabhängigen SDI-Eingängen mit Up-/Cross-Konvertierung. Die Bildmischer verfügen zudem über eine große Anzahl unabhängiger SDI-Videoausgänge: Selbst die kleinste 1-M/E-Variante ist mit sechs 3G-SDI-Ausgängen ausgestattet. Das 2-M/E-Modell bietet 12 3G-SDI- und das 4-M/E-Modell sogar 24 SDI-Ausgänge (3G-SDI bei der HD-Variante, 12G-SDI bei der 4K-Version). Die Ausgänge können zum Weiterleiten von Eingängen und internen Videoquellen, für ISO-Aufnahmen usw. genutzt werden. Das Signal der SDI-Ausgänge enthält Zeitcode (RP-188), Ton (Program-Bus), Befehle zur Fernsteuerung von Kameras, Signalisierungsbefehle und Talkback.

Multiview

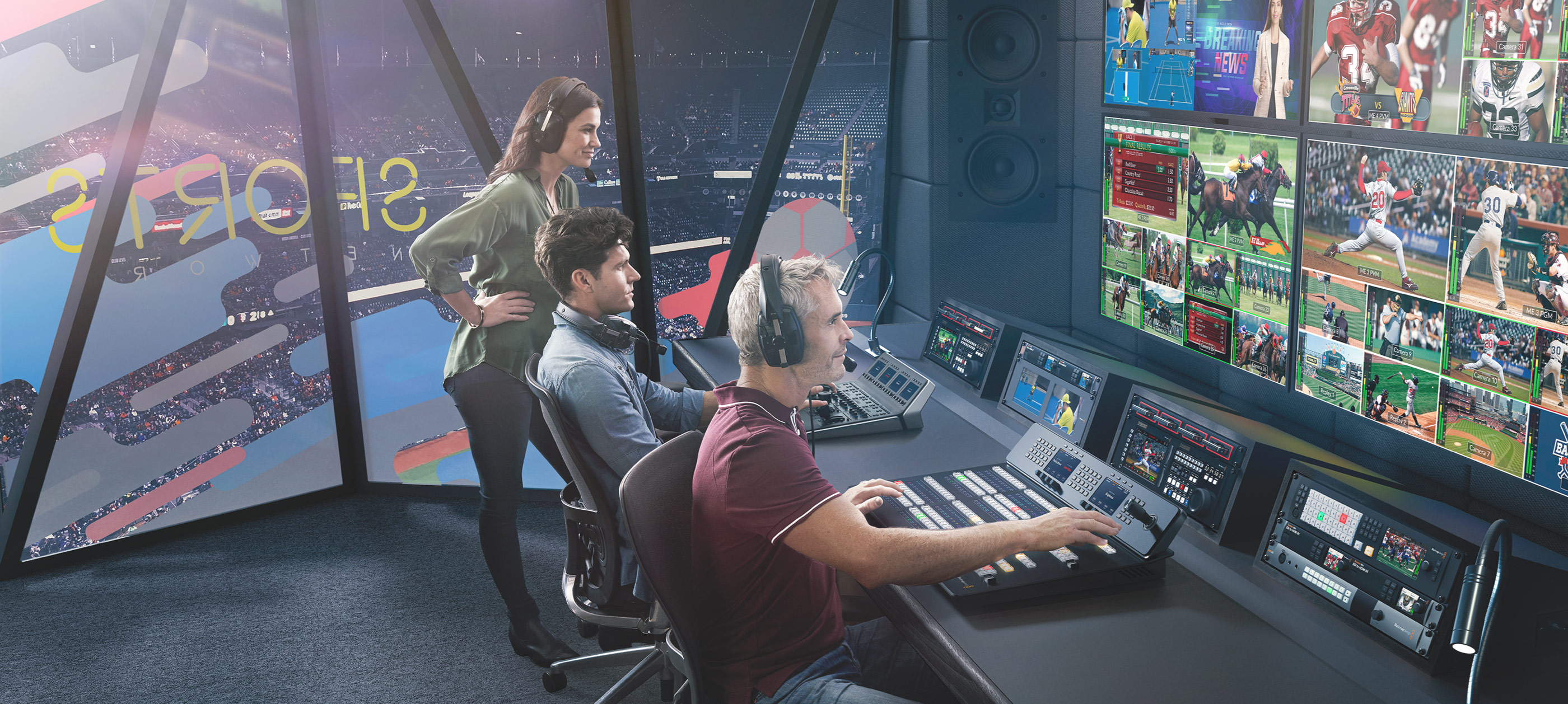

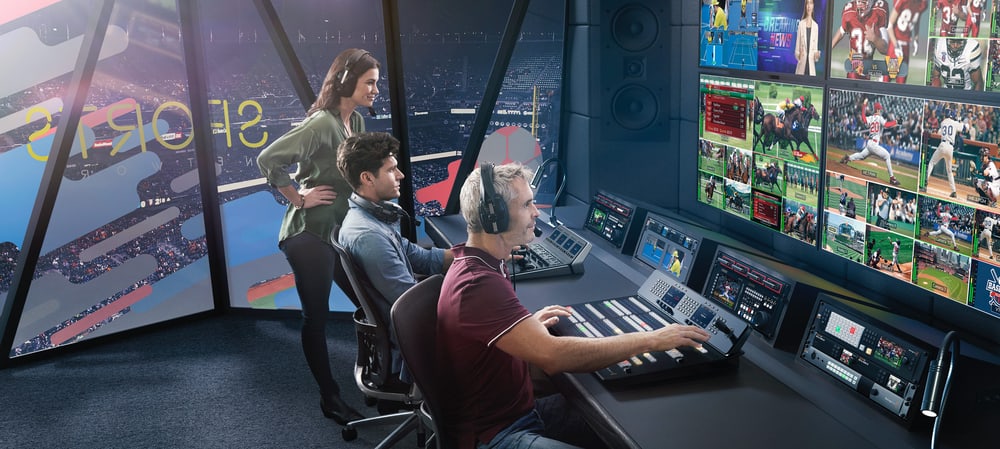

Die integrierten Multiview-Funktionen ermöglichen die Überwachung mehrerer Videoquellen auf einem einzigen Monitor. Unabhängige Multiview-Ausgänge (1 beim 1-M/E-Modell, 2 beim 2-M/E-Modell und 4 beim 4-M/E-Modell) ermöglichen die Anzeige beliebiger externer oder interner Signalquellen im Modus mit 4, 7, 10, 13 oder 16 gleichzeitigen Fenstern. Selbstverständlich werden auch Zusatzinformationen wie VU-Meter oder Signalanzeigen dargestellt.

Talkback
Zu den Kommunikationsfunktionen gehören ein 5-poliger XLR-Anschluss für den direkten Anschluss eines Headsets sowie eine RJ-45-Schnittstelle für Standard-Talkback-Systeme wie ClearCom oder RTS. Die Kommunikationsfunktionen sind vollständig konfigurierbar; darüber hinaus können die SDI-Kanäle 15 und 16 für die bidirektionale Kommunikation mit Kamerastationen bzw. die Kanäle 13 und 14 für die Kommunikation mit den Technikteams genutzt werden.

Mediendatenbank
Der interne Speicher speichert RGBA-Grafiken und Animationen in Sendequalität, die über zwei oder vier dedizierte Medienplayer wiedergegeben werden können. Beim 1-M/E-Modell können 20 Standbilder und Animationen mit bis zu 200 Einzelbildern gespeichert werden, beim 2-M/E-Modell 40 bzw. 400 und bei der 4-M/E-Variante 60 bzw. 600.

Effekte und Keying

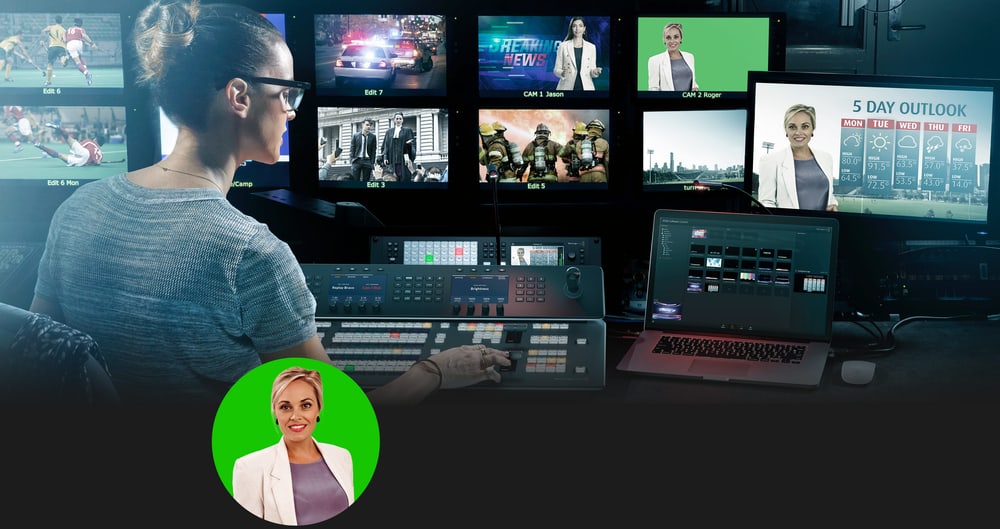

Der Hersteller hat auch an die Entwickler virtueller Studios gedacht: Die ATEM Constellation-Modelle bieten ATEM Advanced Keyer-Module für hochwertiges Keying im Chroma- und Luma-Modus. Das Farb-Keying-System ist sehr leistungsstark und bietet Funktionen zur automatischen Entfernung des Keying-Hintergrunds, zur Anpassung der Maskenränder, zur Farbkorrektur des Vordergrunds usw. Das Modell 1 M/E bietet 4 Instanzen des ATEM Advanced Keyer, die Versionen 2 M/E und 4 M/E hingegen 8 bzw. 16.

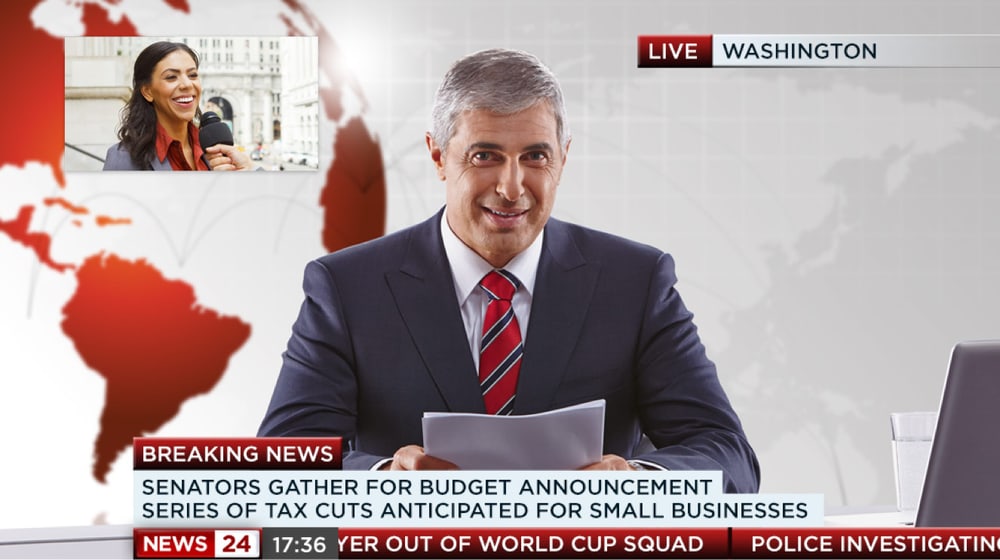

Der ATEM Constellation Bildmischer bietet darüber hinaus eine breite Palette nativer Überblendeffekte mit vollständig anpassbaren Parametern, darunter Übergangsdauer, Farbe und Breite des Randes, Position sowie Bewegungsrichtung. Ergänzt wird das Effektangebot durch DVE-Übergänge, die mit den internen Medienplayern kombiniert werden können.

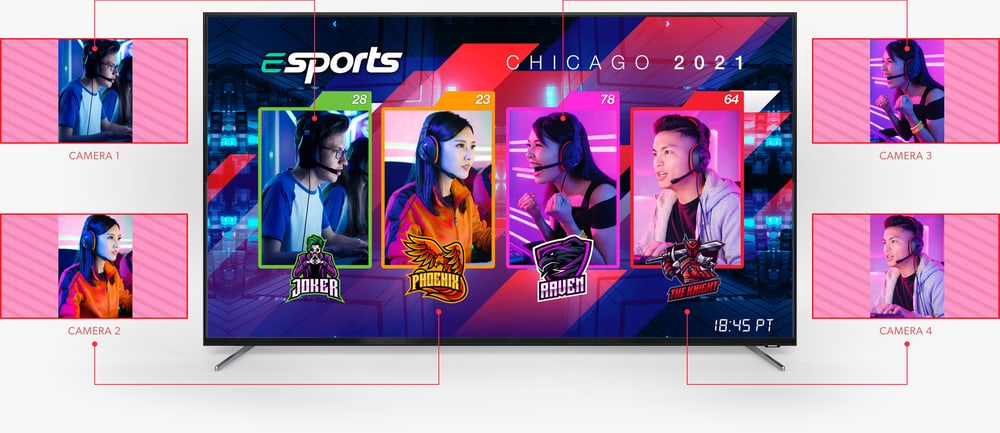

Neben den DVE-Effekten in den M/E-Bussen bieten die 2-M/E- und 4-M/E-Modelle zudem einen leistungsstarken mehrschichtigen SuperSource-Prozessor mit 4 DVE-Ebenen und einem Hintergrund, der als zusätzliche Signalquelle genutzt werden kann. Für jede der Ebenen kann ein beliebiger Videoeingang verwendet werden, den Hintergrund können Nutzer aus der Mediendatenbank auswählen. SuperSource ist das ideale Werkzeug für die Erstellung von „Bild-in-Bild“-Interviews, ohne dass die Haupt-DVE-Module genutzt werden müssen, die dadurch für andere Zwecke zur Verfügung stehen. Das Spitzenmodell ATEM Constellation 4 M/E bietet sogar zwei völlig unabhängige SuperSource-Prozessoren!

Fairlight

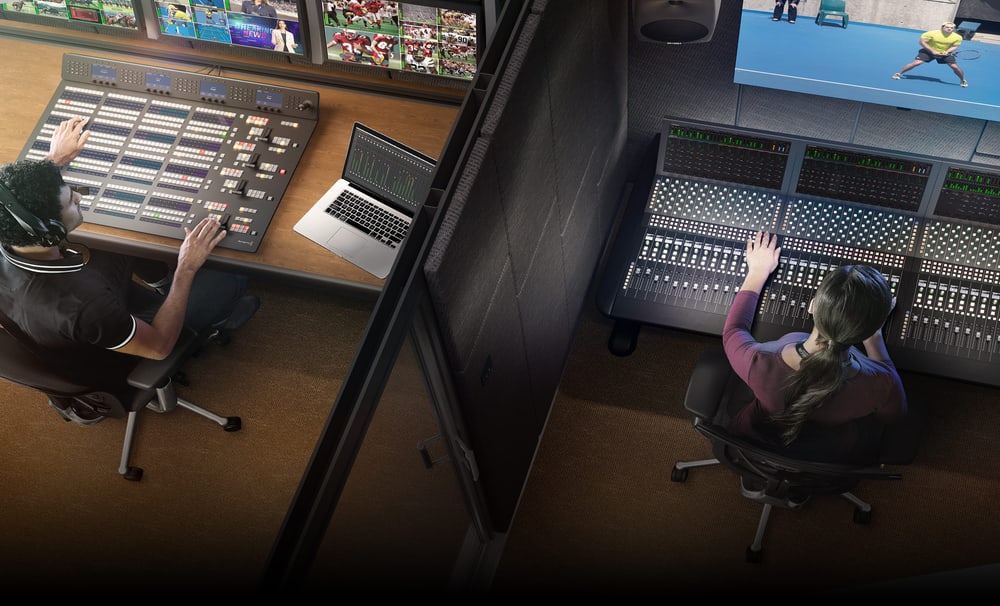

Die integrierte Fairlight-Schnittstelle ermöglicht äußerst komplexe Bearbeitungen der Tonspur von Live-Sendungen. Das interne Mischpult unterstützt unglaubliche 156 Kanäle, was im Bereich der Live-Regie noch nie dagewesen ist. Die Audiokanäle werden über SDI-Eingänge bzw. bei der 4 M/E-Variante über die MADI-Schnittstelle eingespeist. Jeder Eingang verfügt über Funktionen zur Bearbeitung der Dynamik und der Frequenzcharakteristik mittels Kompressor/Limiter/Expander/Gate bzw. eines sechsbandigen parametrischen Equalizers; die Möglichkeit der Signalweiterleitung ist selbstverständlich. Als weitere Audioquellen können an die analogen Eingänge angeschlossene Geräte, das Mikrofon eines Kommunikations-Headsets oder Medienplayer dienen. Die Tonmischung erfolgt über das Software-Mischpult „ATEM Software Control“ oder ein mit dem Mackie-Protokoll kompatibles Mischpult.

ATEM Software Control Panel

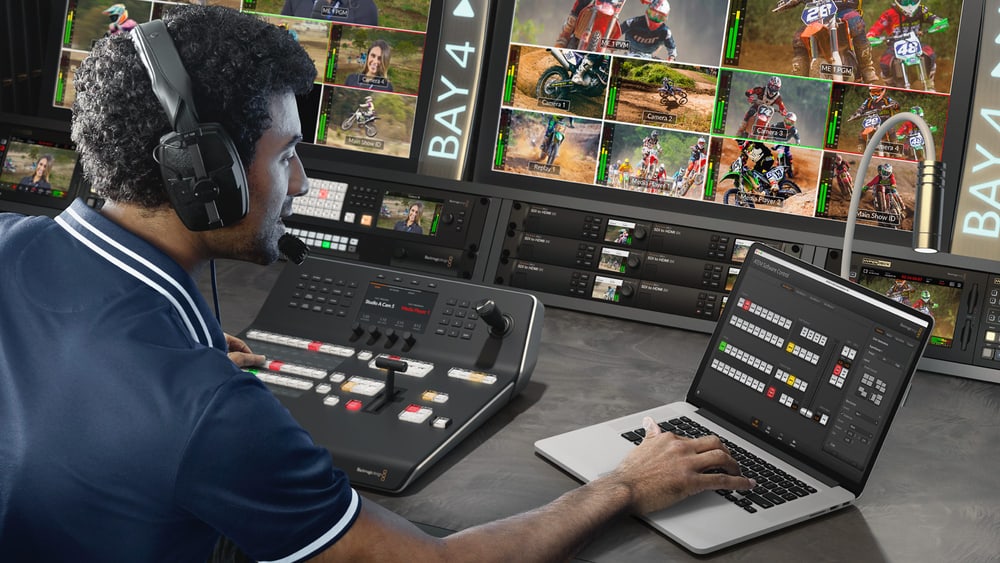

Die Anwendung „ATEM Software Control Panel“ bietet vollständige Kontrolle über den Bildmischer und ist im Preis inbegriffen. Die einzelnen Programmbereiche erleichtern die Steuerung der Kameras, die Tonmischung, die Medienverwaltung, die Programmierung von Makros und sogar die Fernsteuerung von HyperDeck-Festplattenrekordern. Darüber hinaus ist es möglich, den Status des Bildmischers im XML-Format zu speichern und interne Bilddaten zu sichern.

Im Gegensatz zu vielen Konkurrenzprodukten sind alle oben genannten Funktionen im Grundpreis des Produkts enthalten. Es fallen keine zusätzlichen Lizenz- oder wiederkehrenden Gebühren an: Die erweiterten Funktionen des Bildmischers, einschließlich Multiview, SuperSource, DVE-Effekte oder ATEM Advanced Keyer, stehen den Benutzern jederzeit zur Verfügung.
