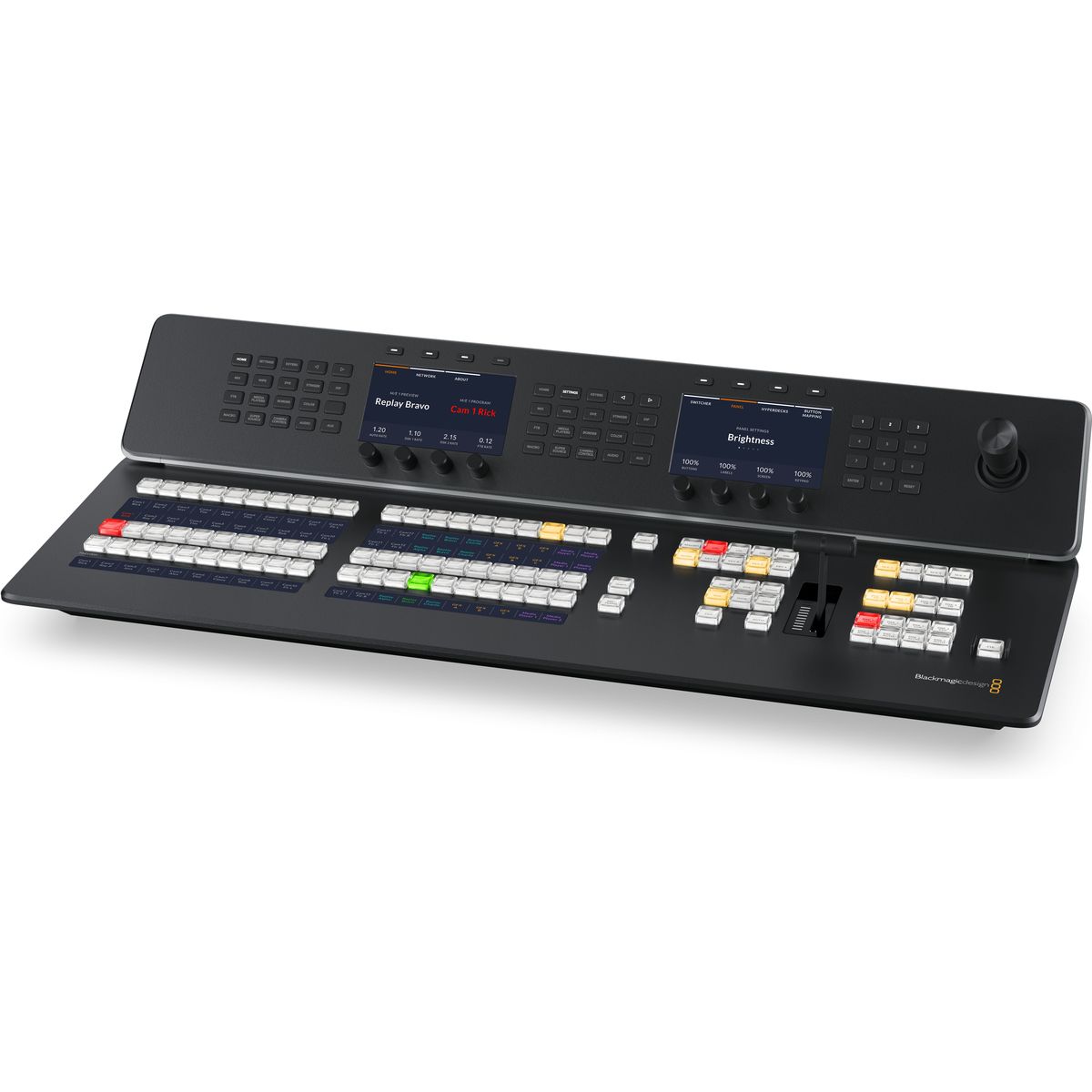

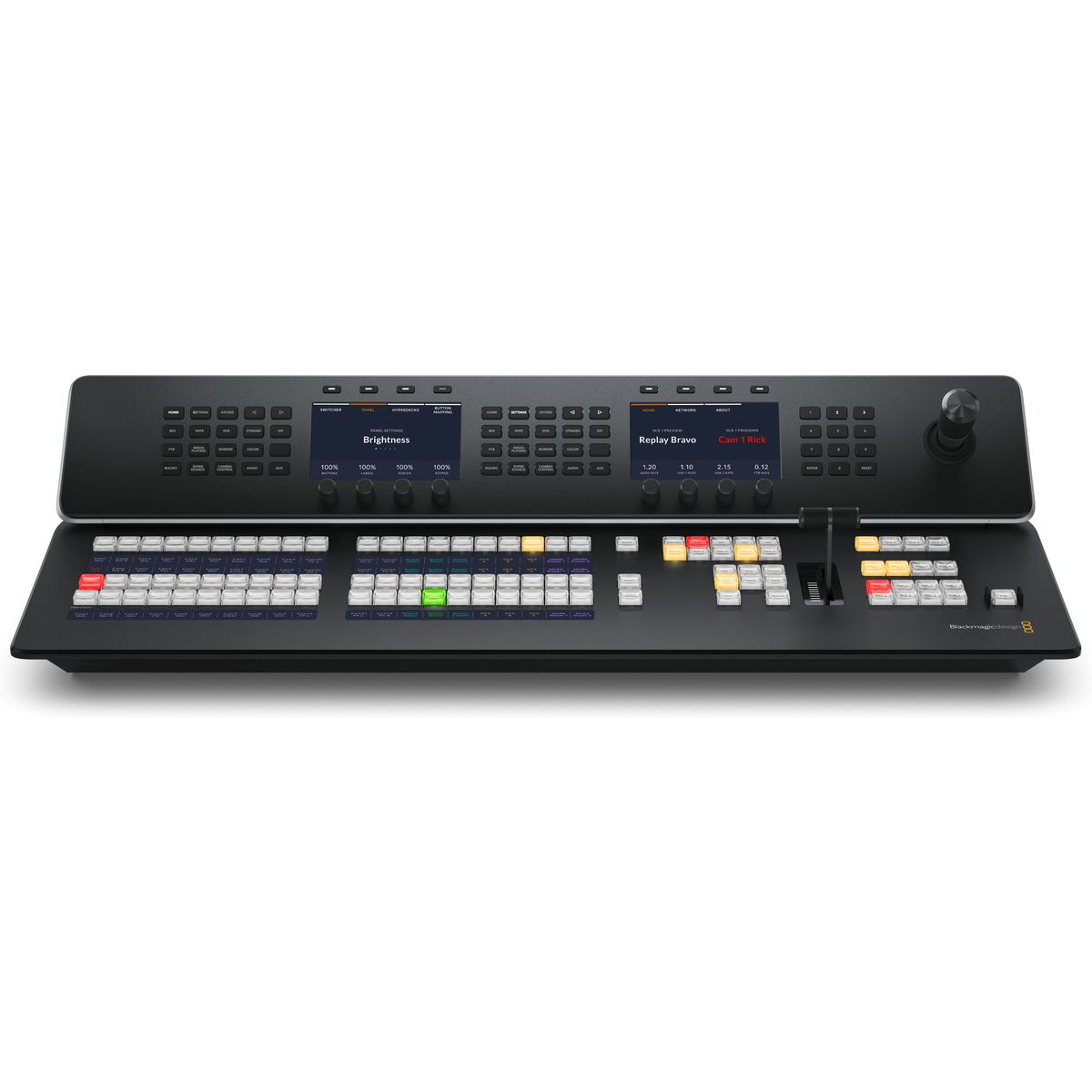

Blackmagic Design ATEM 1 M/E Advanced Panel 20

  • Gratisversand
Artikelcode: SWPANELADV1ME20

Das ATEM 1 M/E Advanced Panel 20 ist ein Hardware-Bedienpanel für ATEM Bildmischer, das die Arbeit von der Software auf Broadcast-Tasten, T-Bar und Joystick verlagert. Es bietet eine M/E-Reihe mit 20 direkten Quellentasten (mit Shift bis zu 40 Quellen), 2 System-LCDs mit Funktionstastatur, einen 3-Achsen-Joystick für DVEs, Makros und eine Ethernet-Verbindung.…

Weitere Informationen

4 159 € inkl. MwSt. 3 465.83 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
SWPANELADV1ME20
Zum Vergleich hinzufügen Preisentwicklung

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 499 €ohne MwSt. 2 915.83 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

6 839 €ohne MwSt. 5 699.17 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 159 €ohne MwSt. 6 799.17 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 439 €ohne MwSt. 8 699.17 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

5 999 €ohne MwSt. 4 999.17 €

Blackmagic Design ATEM Micro Panel

Zu versenden > 5 Stück749 €ohne MwSt. 624.17 €

Top-Zubehör für Blackmagic Design ATEM 1 M/E Advanced Panel 20

AVMATRIX Wireless Multi-Camera Tally Light System (4 x Tally Lamps)

  • Top product
Das AVMATRIX TS3019-4 ist ein drahtloses Tally-System mit einer Basisstation und
479 €
Zu versenden 5 Stück

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Gratisversand
Der ATEM 4 M/E Constellation 4K ist ein professioneller Live-Bildmischer mit 4 M/E
10 379 €
Zu versenden 2 Stück

Blackmagic Design ATEM 2 M/E Constellation HD

  • Gratisversand
Der ATEM 2 M/E Constellation HD ist ein professioneller Live-Bildmischer mit 2 M/E
1 969 €
Zu versenden 1 Stück

Blackmagic Design ATEM 1 M/E Constellation HD

  • Gratisversand
Der ATEM 1 M/E Constellation HD ist ein professioneller Live-Bildmischer mit 1 M/E
1 159 €
Zu versenden 1 Stück

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Gratisversand
Der ATEM 2 M/E Constellation 4K ist ein professioneller Live-Bildmischer mit 2 M/E
4 799 €
auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation IP

  • Gratisversand
Der ATEM 4 M/E Constellation IP ist ein nativer SMPTE-2110-Live-Bildmischer mit 4
8 629 €
auf Anfrage

Blackmagic Design ATEM Constellation 8K

  • Gratisversand
Der ATEM Constellation 8K ist ein professioneller Live-Bildmischer mit 4 M/E für
12 599 €
auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Gratisversand
Der ATEM 4 M/E Constellation 4K Plus ist ein professioneller Live-Bildmischer mit
14 339 €
auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation HD

  • Gratisversand
Der ATEM 4 M/E Constellation HD ist ein professioneller Live-Bildmischer mit 4 M/E
4 389 €
auf Anfrage

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Gratisversand
Der ATEM 1 M/E Constellation 4K ist ein professioneller Live-Bildmischer mit 1 M/E
2 079 €
auf Anfrage

Alles Zubehör anzeigen

Produktbeschreibung ARTIKEL SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

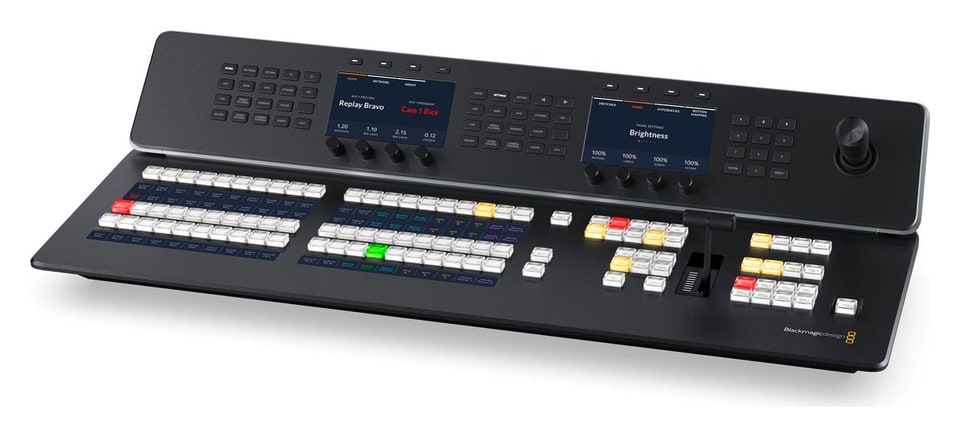

Das ATEM 1 M/E Advanced Panel 20 ist ein Hardware-Bedienpanel für ATEM Bildmischer, das die Arbeit von der Software auf Broadcast-Tasten, T-Bar und Joystick verlagert. Es bietet eine M/E-Reihe mit 20 direkten Quellentasten (mit Shift bis zu 40 Quellen), 2 System-LCDs mit Funktionstastatur, einen 3-Achsen-Joystick für DVEs, Makros und eine Ethernet-Verbindung. Es ist ideal für ATEM Constellation und andere ATEM Bildmischer.

1 M/E Panel mit 20 Quellentasten und zwei System-LCDs

Das ATEM 1 M/E Advanced Panel 20 bringt den Broadcast-Workflow an Ihren ATEM Bildmischer: Sie bereiten die Quelle auf dem Preview-Bus vor, prüfen sie an einem Ausgang oder im Multiview und schalten sie mit CUT, AUTO oder der T-Bar auf Sendung. Physische Tasten, Drehregler und der Joystick machen alle Funktionen des Bildmischers gleichzeitig zugänglich.

1 M/E-Reihe20 Tasten · Shift 402× System-LCD3-Achsen-Joystick1× T-Bar4× Ethernet

Direkte Bedienung ohne Menüsuche

Jede Übergangsart hat eine eigene Taste, und das System-LCD zeigt sofort ihre Parameter. Das Panel speichert 10 eigene Setups und löst Makros mit einem Tastendruck aus, da sie im Bildmischer gespeichert sind; jede Tastenreihe kann jede der vier M/E-Reihen eines größeren Bildmischers steuern.

Eigene Labels und Farben

LCDs an den Tasten zeigen die Quellennamen, und die Tastenbeleuchtung lässt sich farblich anpassen – so findet sich der Operator auch in großen Produktionen schnell zurecht.

Doppelte Stromversorgung

Zwei interne Netzteile für 100–240 V und ein integrierter 4-Port-Ethernet-Switch – zusätzliche Netzwerktechnik ist nicht nötig.

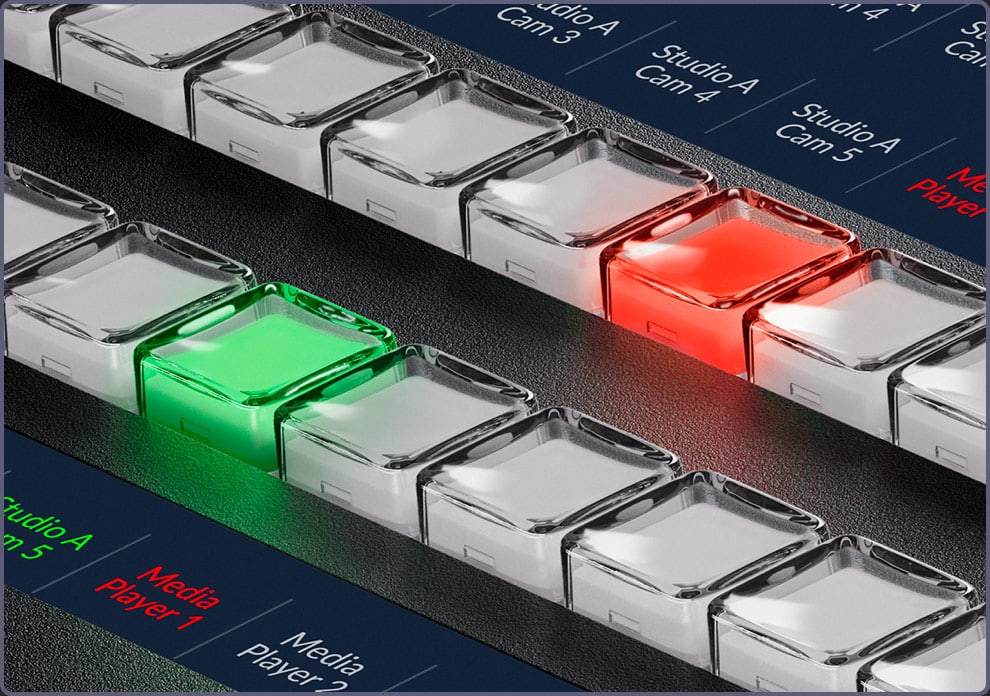

Quellentasten mit LCD-Labels

Die M/E-Reihe hat 20 direkte Quellentasten und erreicht mit Shift 40 Quellen. Die auf dem Preview-Bus vorbereitete Quelle sehen Sie an einem Aux-Ausgang oder im Multiview, bevor sie auf Sendung geht; bei Bedarf schneiden Sie auch direkt auf dem Program-Bus.

ATEM 1 M/E Advanced Panel 20 – Quellentasten mit LCD-Labels

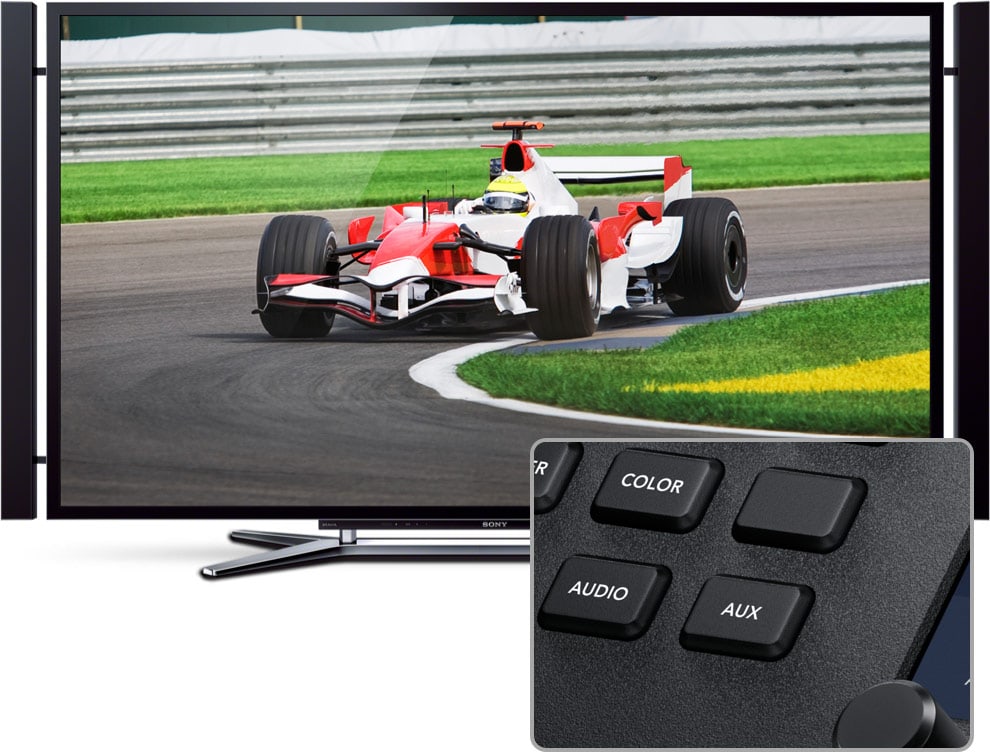

Select-Bus und Aux-Ausgänge

Die M/E-Reihe hat einen eigenen Select-Bus, um Quellen auf die Aux-Ausgänge und in die interne Verarbeitung wie Keyer und DVE zu routen. Die Quelle an einem Ausgang wechseln Sie mit einem Tastendruck – genau wie an einem SDI-Router.

ATEM 1 M/E Advanced Panel 20 – Select-Bus und Aux-Ausgänge

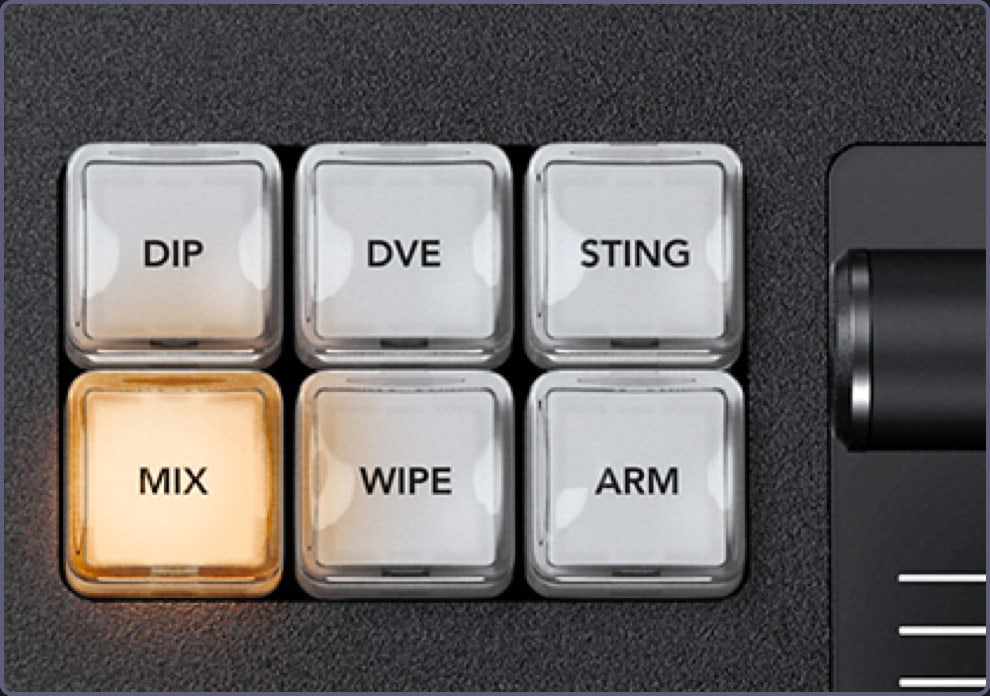

Übergänge per Tastendruck

Mix, Dip, Wipe, DVE und Stinger haben jeweils eine eigene Taste, und das System-LCD zeigt die Parameter des gewählten Übergangs. Auto-Übergänge lassen sich von 1 bis 250 Frames einstellen und bleiben so im ganzen Programm gleich; mit der Taste für die Übergangsvorschau (PREV TRANS) testen Sie einen Übergang am Preview-Ausgang, bevor er auf Sendung geht.

ATEM 1 M/E Advanced Panel 20 – Übergänge per Tastendruck

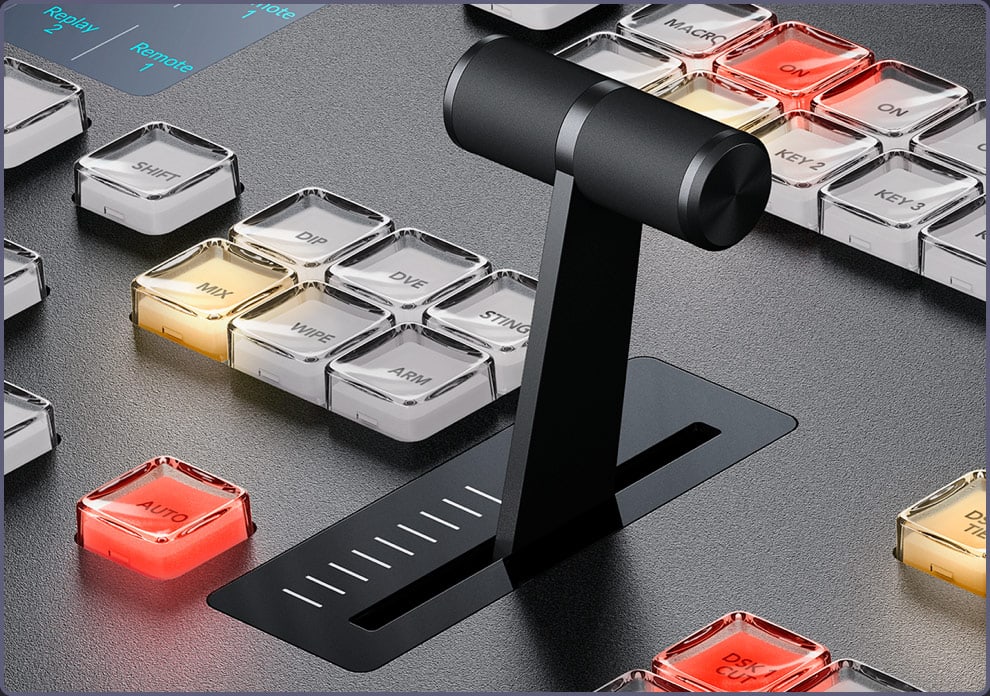

T-Bar und Abblende auf Schwarz

Die ergonomische T-Bar erlaubt es, einen Übergang im Takt einer Live-Darbietung von Hand zu fahren. Die FTB-Taste blendet den gesamten Ausgang des Bildmischers auf Schwarz ab – wahlweise mit dem Ton – und ist gegen versehentliches Drücken geschützt.

ATEM 1 M/E Advanced Panel 20 – T-Bar und Abblende auf Schwarz

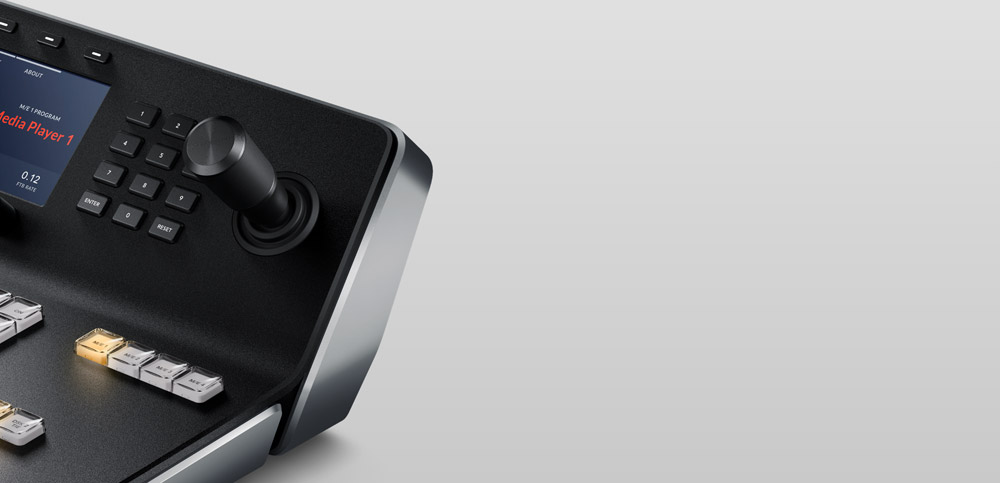

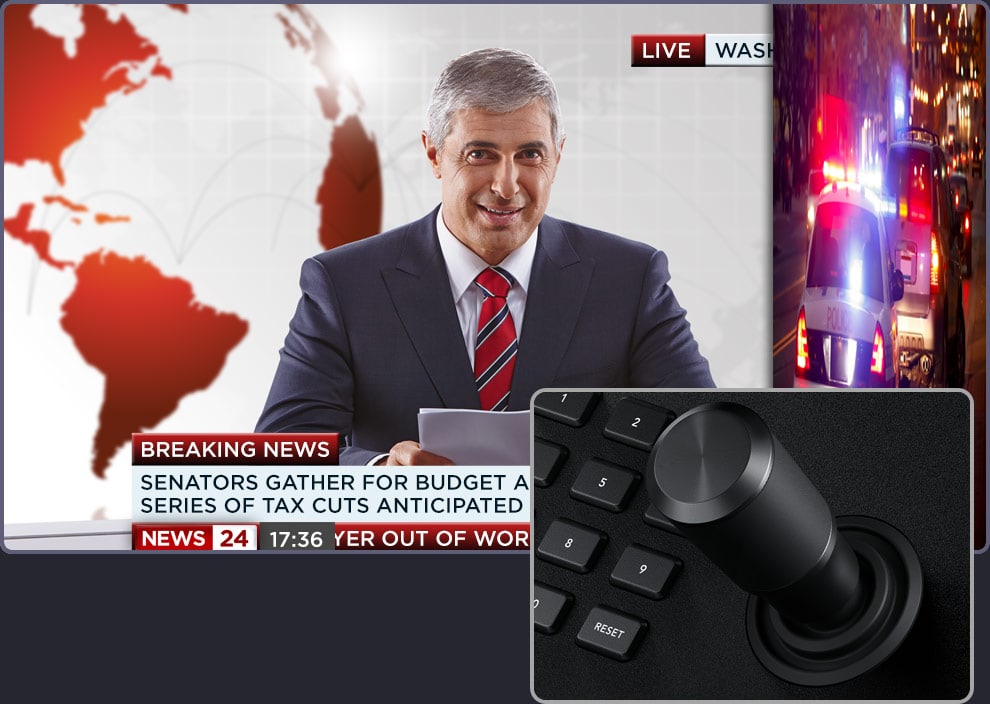

3-Achsen-Joystick für DVEs

Der Joystick positioniert Bild-in-Bild nach oben, unten und zur Seite, eine Drehung ändert die Größe; ebenso präzise setzt er die Mitte eines Wipe-Übergangs. Mit dem Joystick lassen sich auch Start- und Endpositionen für eigene animierte DVE-Bewegungen eingeben.

ATEM 1 M/E Advanced Panel 20 – 3-Achsen-Joystick für DVEs

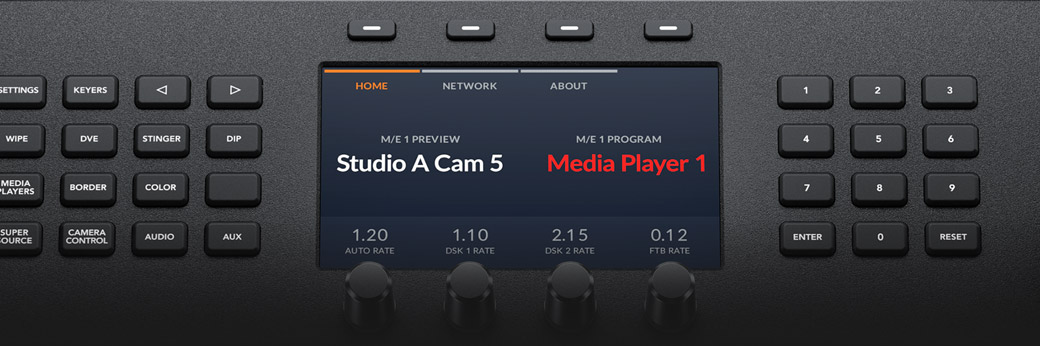

Keyer und System-LCDs

2 System-LCDs mit Funktionstastatur, Drehreglern und Tasten erschließen Hunderte Parameter – Keyer, Übergänge, DVE, Farbgeneratoren, Videostandard, Multiview und Tasten-Neuzuordnung. Beim Chroma-Keying halten Sie die Regler in der Hand und justieren die Parameter, während Sie den Ausgang beobachten. Eigene Tasten steuern 4 Upstream-Keyer, 4 Downstream-Keyer und 4 M/E-Reihen.

ATEM 1 M/E Advanced Panel 20 – Keyer und System-LCDs

Makros und Media Player

Makrotasten (1 × 20) lösen eigene Makros aus, die im Bildmischer gespeichert sind, sodass eine Änderung auf allen angeschlossenen Panels erscheint. Am Panel wählen Sie auch Standbilder aus dem Media Pool für die Media Player und spielen Clips ab.

ATEM 1 M/E Advanced Panel 20 – Makros und Media Player

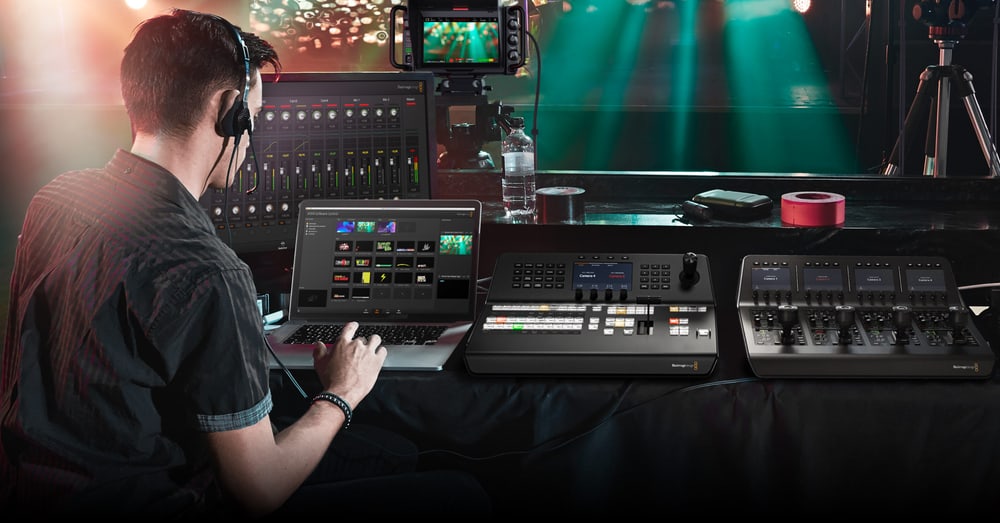

Verbindung über Ethernet

Das Panel wird über Ethernet (4× 10/100/1000 BASE-T mit Durchschleifung für weitere Panels oder Computer) direkt oder über ein Netzwerk mit dem Bildmischer verbunden. Mehrere Hardware-Panels, das ATEM Camera Control Panel und ATEM Software Control lassen sich gleichzeitig nutzen und der Bildmischer auch aus der Ferne steuern; die Firmware wird über USB-C aktualisiert.

ATEM 1 M/E Advanced Panel 20 – Verbindung über Ethernet

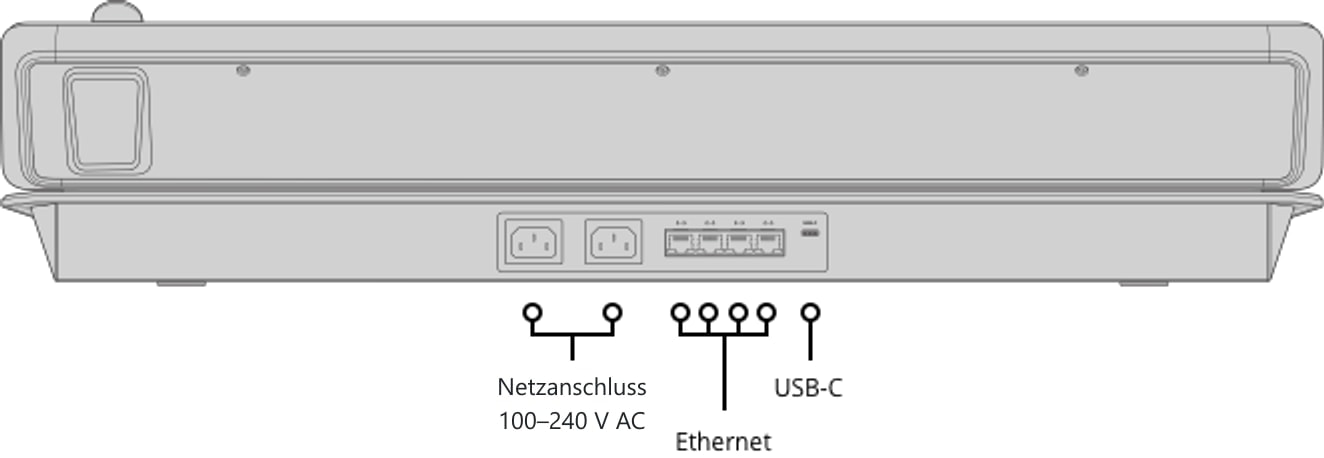

Rückseite und Anschlüsse

Die Rückseite bietet zwei Netzeingänge für 100–240 V, 4 Ethernet-Ports mit Durchschleifung und USB-C für Firmware-Updates.

ATEM 1 M/E Advanced Panel 20 – Rückseite und Anschlüsse

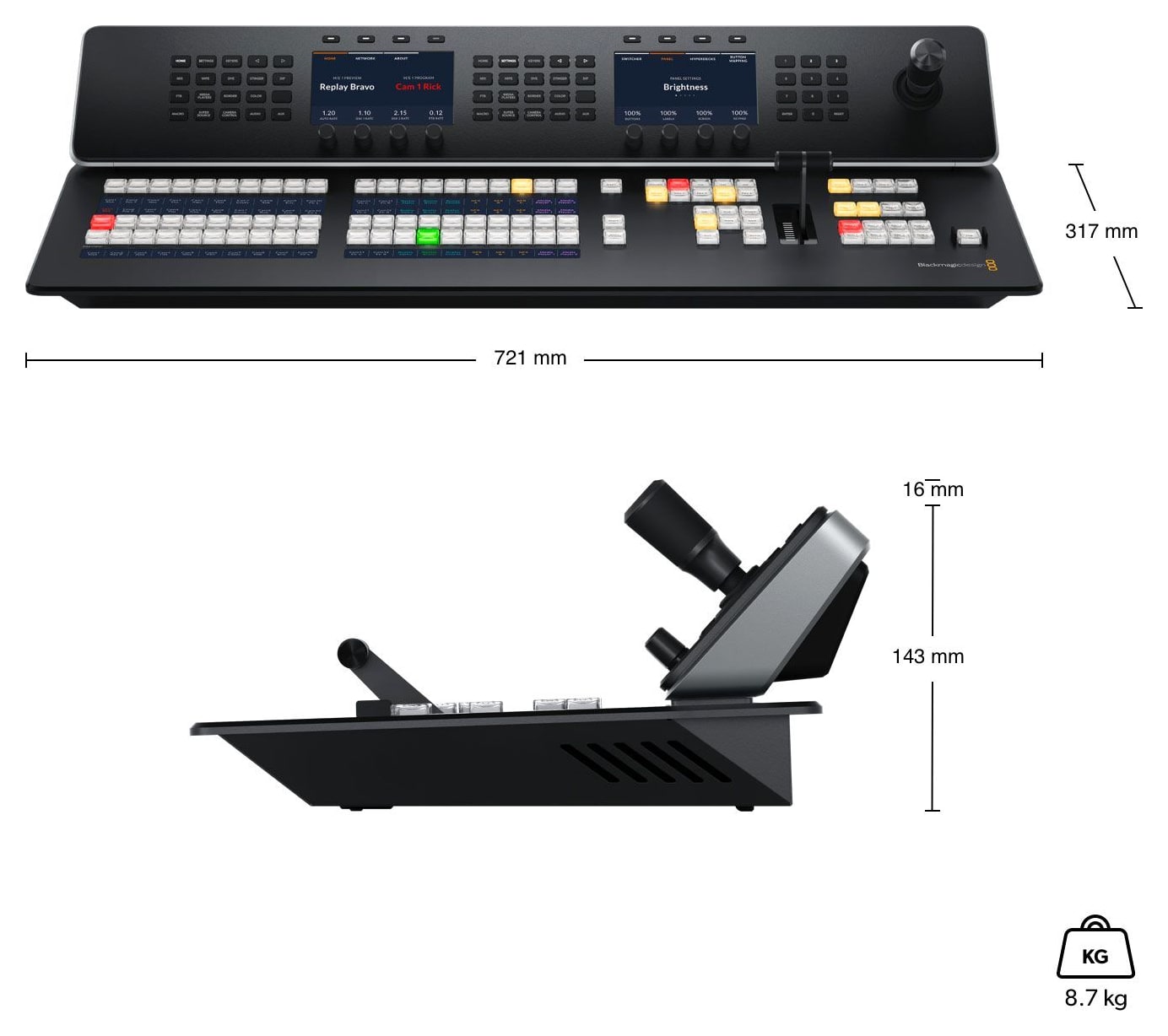

Abmessungen

Breite 721 mm, Tiefe 317 mm, Gewicht 8,7 kg.

ATEM 1 M/E Advanced Panel 20 – Abmessungen

VERPACKUNGSINHALT

  • ATEM 1 M/E Advanced Panel 20
  • Willkommenskarte mit QR-Code zum Software-Download

SPEZIFIKATIONEN

  • M/E-Reihen: 1 (jede kann bis zu 4 M/Es eines größeren Bildmischers steuern)
  • Quellentasten: 20 direkt, 40 mit Shift; dreifarbige LED
  • System-LCDs: 2; Menüsteuerung 2 × 20 Tasten
  • Makrotasten: 1 × 20
  • Transporttasten: 8
  • Übergangsvorschau: 1
  • Ziel- und Quellenauswahl-Bus: 1 und 1
  • T-Bar: 1
  • 3-Achsen-Joystick: 1
  • Zifferntastatur: 1
  • Ethernet: 4× 10/100/1000 BASE-T mit Durchschleifung für weitere Panels oder Computer
  • Updates: USB-C
  • Software: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia oder neuer, Windows 10 und 11)
  • Stromversorgung: 2× internes Netzteil 100–240 V AC (redundant)
  • Leistungsaufnahme: 75 W
  • Abmessungen: 721 × 317 mm (Breite × Tiefe)
  • Gewicht: 8,7 kg
  • Betriebstemperatur: 0 bis 40 °C
  • Lagertemperatur: −20 bis 60 °C
  • Relative Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend
  • Garantie: 1 Jahr eingeschränkte Herstellergarantie

ARTIKEL

EMPFEHLUNGEN

Das ATEM 1 M/E Advanced Panel 20 ist ein Hardware-Bedienpanel für ATEM Bildmischer. Es arbeitet mit ATEM Constellation Bildmischern, mit denen es über Ethernet verbunden wird; Blackmagic Kameras im selben System lassen sich mit dem ATEM Camera Control Panel steuern.

ATEM Constellation Bildmischer - Das Panel wird über Ethernet mit dem Bildmischer verbunden und steuert seine M/E-Reihen, Keyer, Übergänge und Makros.

Kamerasteuerung - Blende, Weißabgleich, Gain und Farbkorrektur der Blackmagic Kameras stellt ein eigener Operator an einer Kamerasteuereinheit ein.

Verbindungen - Cat6-Patchkabel für die Verbindung des Panels mit dem Bildmischer und die Durchschleifung zu weiteren Panels.

Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Bedienfelder

Wichtigste Parameter

SchnittstelleLAN · USB
BedienelementeT-bar · programmierbare Tasten
DisplayLCD
