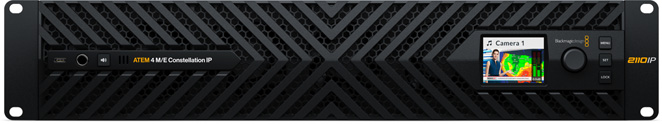

ATEM 4 M/E Constellation IP

Der ATEM 4 M/E Constellation IP ist ein fortschrittlicher Live-Produktionsmischer mit leistungsstarkem Design, der SMPTE-2110 vollständig nativ unterstützt und Hochgeschwindigkeits-100G-Ethernet-Verbindungen nutzt.

Die ATEM Constellation IP sind zwei neue Modelle von Mischpulten für die Live-Produktion, die vollständig SMPTE-2110-kompatibel sind. Diese neuen Modelle behalten die leistungsstarken Funktionen der bestehenden ATEM Constellation SDI-Mischpulte bei, sodass sie den Anwendern vertraut sind und einen reibungslosen Übergang zwischen SMPTE-2110- und SDI-Systemen ermöglichen, sofern beide in Ihrer Anlage vorhanden sind.

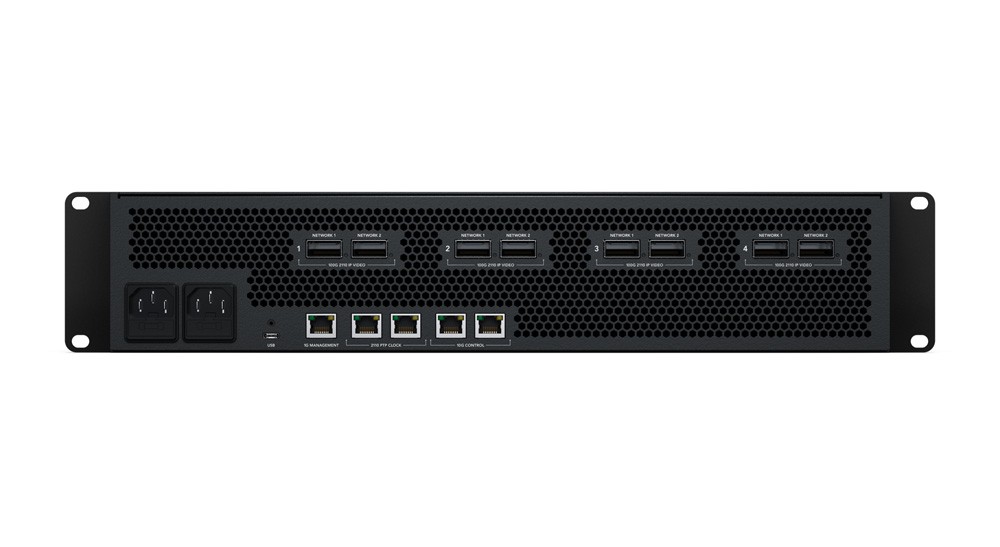

Sie sind für High-End-Broadcast und Live-Produktion konzipiert und verfügen über eine Front-to-Back-Kühlung, umfassende Redundanz, SMPTE-2022-7-Unterstützung an allen 100G-Videoanschlüssen, redundante PTP-Taktverbindungen, 2× 10G-Ethernet für Steueranschlüsse sowie redundante Wechselstrom-Netzteile.

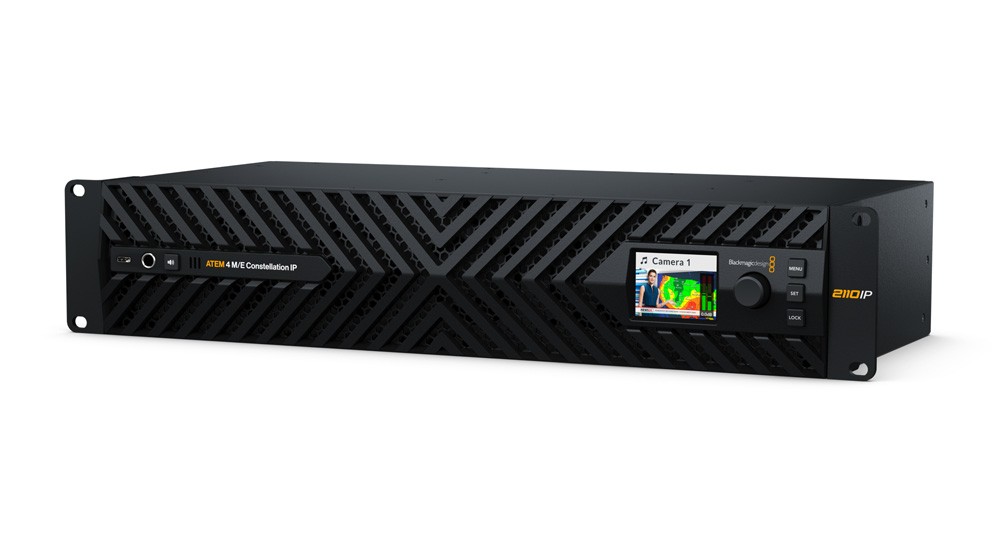

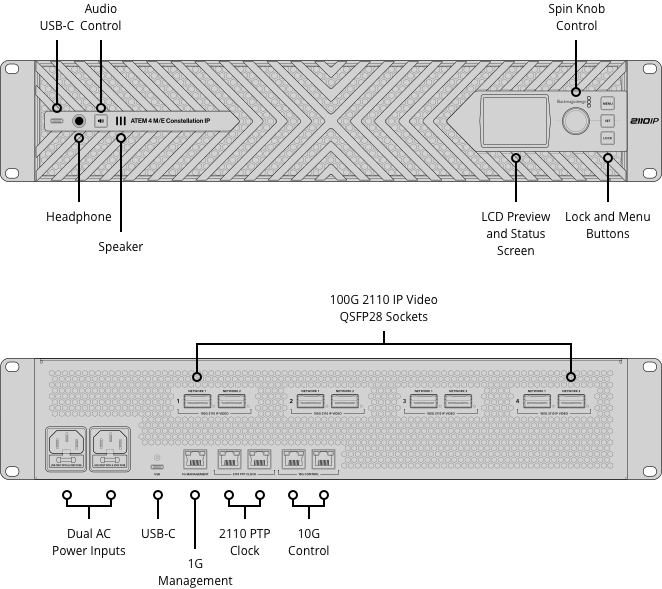

Der ATEM 4 M/E Constellation IP weist ein deutlich anderes Design auf, da er für High-End-Broadcast-Anwendungen konzipiert ist. Die neue Konstruktion nutzt eine Front-to-Back-Kühlung mit 4 sehr leisen Lüftern. Alle Anschlüsse verfügen über vollständige Redundanz mit SMPTE-2022-7 an allen Videoanschlüssen sowie zusätzliche Redundanz an den Steuer- und PTP-Ethernet-Anschlüssen. Das integrierte LCD-Display zeigt alle standardmäßigen Statusinformationen des ATEM Constellation an und ermöglicht den Zugriff auf die Einstellungen. Die Frontplatte verfügt außerdem über einen Kopfhörerausgang und einen integrierten Lautsprecher für die lokale Programmüberwachung.

Das Standardmodell 4 M/E verfügt über 32 Eingänge mit standardmäßiger SMPTE-2022-7-Konvertierung über 4 Sätze dual redundanter 100G-Ethernet-Verbindungen. Darüber hinaus bietet es 24 SMPTE-2110-Ausgänge, 16 ATEM Advanced Keyer, 4 Multiview-Vorschauen und 2 SuperSource, also insgesamt 12 DVE.

Der ATEM 4 M/E Constellation IP unterstützt mehrere SMPTE-2110-Verbindungen über 100G-Ethernet, wobei jede Verbindung 8 Eingangs- und 8 Ausgangs-Videokanäle unterstützt. Der Switcher ordnet Eingänge und Ausgänge über mehrere 100G-Ethernet-Verbindungen zu. Jede 100G-Ethernet-Verbindung verfügt über zwei separate Anschlüsse zur Unterstützung der SMPTE-2110-Redundanz, sodass jeder Port an einen anderen Switch angeschlossen werden kann. SMPTE 2022-7 Seamless Protection Switching sendet zwei identische Kopien von Video und Audio über zwei Pfade und vergleicht auf der Empfängerseite die RTP-Pakete anhand ihrer Reihenfolge, um das Bild aus dem zuerst angekommenen Paket zusammenzusetzen. Der Wechsel erfolgt völlig nahtlos.

Einer der Vorteile von SMPTE-2110 ist, dass Netzwerk-Videoquellen denselben Standard verwenden. In der Praxis ist die Live-Produktion jedoch nicht immer einfach, und die Quellen arbeiten oft in unterschiedlichen Formaten. Der ATEM 4 M/E Constellation IP löst dieses Problem, da jeder Eingang über einen dedizierten Standardkonverter verfügt. Alle Eingänge werden somit automatisch in den Standard des Mischpults konvertiert, und es kann jede beliebige Quelle angeschlossen werden.

Der ATEM 4 M/E Constellation IP unterstützt alle gängigen Broadcast-Standards. Dank der Konvertierung an allen Eingängen kann gleichzeitig mit verschiedenen Formaten gearbeitet werden. Er unterstützt sowohl HD- als auch Ultra-HD-Standards, einschließlich 720p, 1080i, 1080p und 2160p bis zu 60p. Dies ist entscheidend für die Arbeit in verschiedenen Produktionen weltweit. Talkback, Tally und Steuerungssignale können zudem an SDI-Geräte gesendet werden, sofern ein Blackmagic SDI Expander 8x12G angeschlossen ist, der die Rückverbindung zu den Kameras für Programmrückmeldung, Kamerasteuerung und Kommunikation ermöglicht.

Fairlight Live ist der leistungsstärkste 2110-Software-Audiomischer für Rundfunk und Live-Veranstaltungen. Er unterstützt die Audioübertragung zu und von ATEM-Switchern über USB und bietet im Gegensatz zu Hardware-Mischpulten native Unterstützung für Stereo-, Surround- und immersiven Ton. Es bietet Unterstützung für Plugins von Drittanbietern, AFL/PFL Solo, Talkback und erweiterte Eingangsfunktionen wie Remote Gain und Dual-Eingänge. Außerdem enthält es einen Cue-Player, Snapshots, eine interne Matrix und weitere Funktionen. Es können mehrere Systeme für mehrere Benutzer oder zur vollständigen Redundanz betrieben werden.

Alle ATEM 4 M/E Constellation-Mischer verfügen über ein einfaches integriertes Talkback, das die Audiokanäle 15 und 16 für die bidirektionale Kommunikation mit Blackmagic Design-Kameras nutzt. Fairlight Live bietet jedoch mehrere Talkback-Busse und vollständige Audio-Routing-Funktionen auf dem ATEM 4 M/E Constellation IP, sodass eine beliebige Anzahl von Talkback-Bussen erstellt werden kann. Dies ermöglicht eine noch fortgeschrittenere Kommunikation, einschließlich Kamera- und Technikkreisen, Kommentator-Bussen und separaten Mischungen für jeden Benutzer. Richten Sie einfach den Talkback-Bus auf die Kanäle 15 und 16 eines beliebigen ATEM-Ausgangs und senden Sie diesen an die Kameras oder Kommentatoren.

Das Design des ATEM 4 M/E Constellation IP mit Front-to-Back-Kühlung schränkt den Platz für Bedienelemente auf der Vorderseite ein. Dieses Problem löst das ATEM Monitoring Panel für den Rack-Einbau, das Steuerung und Überwachung kombiniert. Es bietet dieselben Bedienelemente wie die SDI-Modelle und fungiert als eigenständiger Überwachungs-Konverter und Bedienfeld. Es verfügt über ein Rack-Design mit professionellen Tasten, einen dedizierten Ethernet-Anschluss, einen redundanten 10G-Ethernet-SMPTE-2022-7-zu-12G-SDI- und HDMI-Konverter für die lokale Überwachung sowie eine 5-polige Talkback-Schnittstelle an der Vorderseite.

Hauptmerkmale:

• Leistungsstarker nativer SMPTE-2110-Switcher für Live-Produktionen
• Bis zu 64 Eingänge über 8 Sätze redundanter 100G-Ethernet-Verbindungen
• Unterstützt 12G-SDI- oder SMPTE-2110-IP-Video
• Redundantes 100G-Ethernet für volle SMPTE-2022-7-Kompatibilität
• Cut-Bus- oder Mix-Effekt-Modi
• Vollständige Standardkonvertierung und Resynchronisation an allen Eingängen
• USB-Ausgang als Webcam für alle Videoanwendungen
• Unterstützung aller ATEM-Hardware- und Software-Panels
• Bis zu 4 anpassbare Multiview-Ausgänge
• Mix-, Wipe-, DVE- und Stinger-Übergänge
• Bis zu 4 DVE
• Interne Medien für statische und animierte Grafiken
• 4 ATEM Advanced Chroma-Keys pro M/E-Reihe
• Bis zu 2 SuperSource, jeweils mit 4 DVE
• Unterstützung für Fairlight Live-Audiomischung
• Professionelles Talkback, kompatibel mit ClearCom und RTS
• Kostenlose ATEM Software Control für Mac und Windows
• Kompatibel mit dem ATEM Monitoring Panel
• Kompatibel mit dem ATEM Camera Control Panel
• Alle Funktionen sind ohne zusätzliche Nutzungsgebühren enthalten
