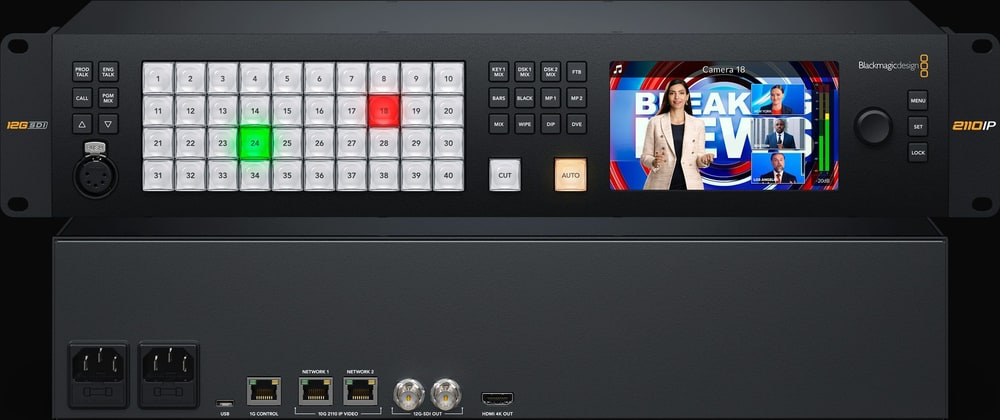

ATEM Monitoring Rack Panel 40

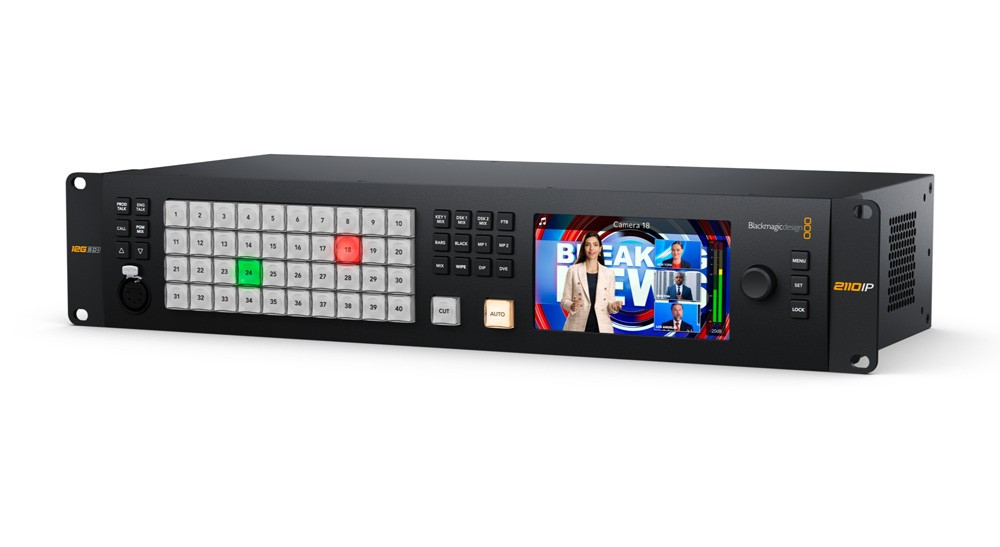

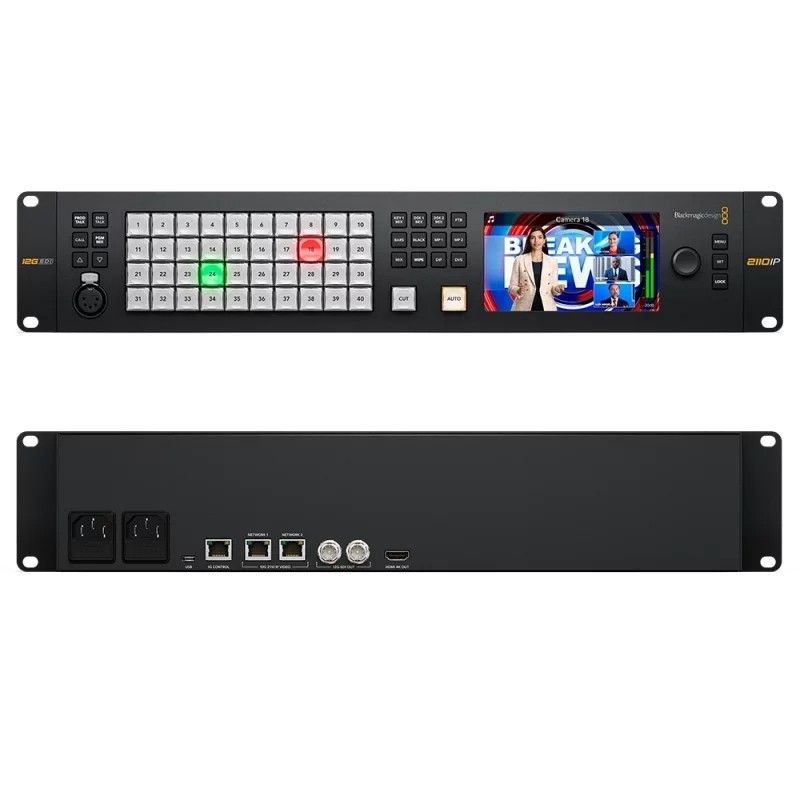

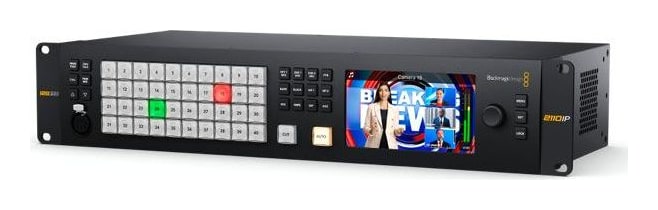

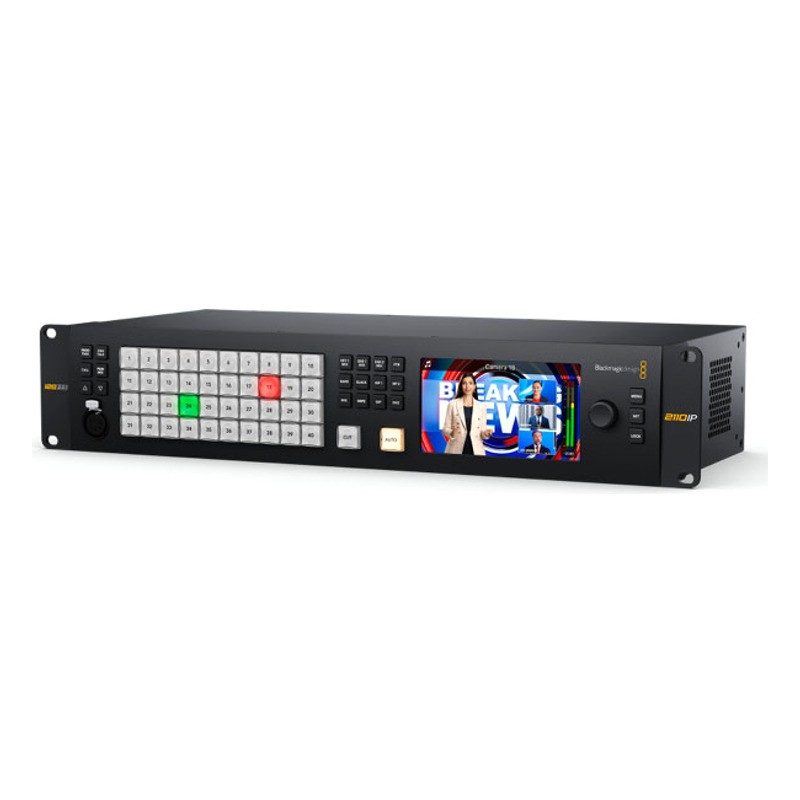

Das ATEM Monitoring Rack Panel ist ein neuer kombinierter Monitor-Konverter und Bedienfeld, der mit den Live-Produktions-Switchern der ATEM Constellation IP-Serie verwendet werden kann. Das ATEM Monitoring Rack Panel wandelt SMPTE-2110-IP in HDMI und 12G-SDI für den Anschluss von Monitoren um und bietet gleichzeitig Tasten auf der Vorderseite zur Steuerung des Switchers, ein LCD-Display sowie einen Talkback-Anschluss.

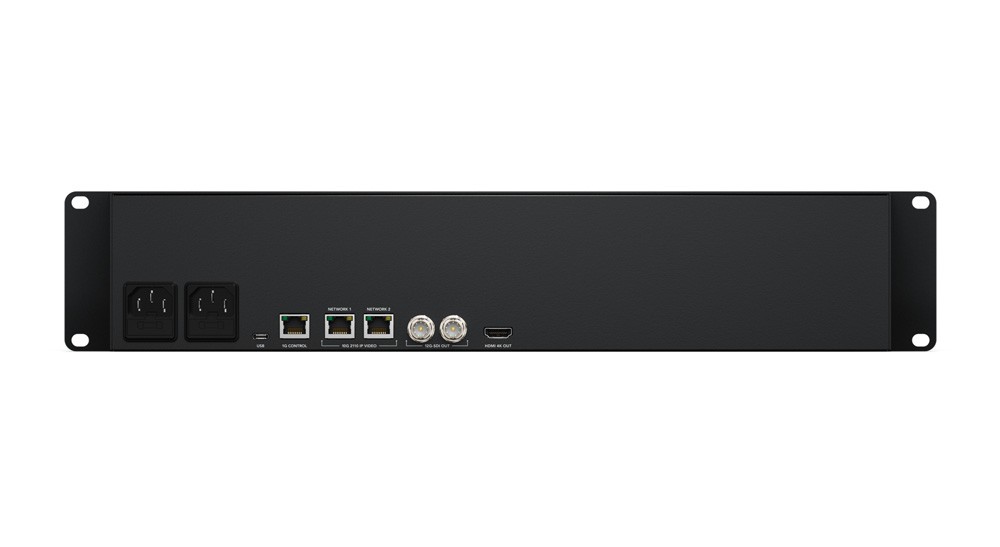

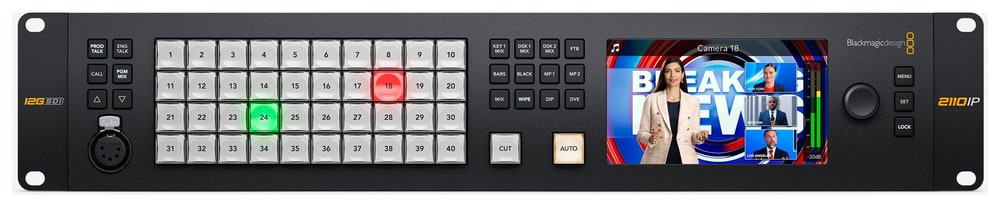

Das im Broadcast-Stil gestaltete ATEM 4 M/E Constellation IP nutzt eine Front-to-Back-Kühlung, wodurch der Platz für Bedienelemente auf der Vorderseite begrenzt ist. Dieses Problem wird durch die Möglichkeit gelöst, das ATEM Monitoring Panel in das Rack einzubauen. Dieses bietet dieselben Bedienelemente wie die Standard-SDI-Modelle der ATEM Constellation, fungiert aber gleichzeitig als eigenständiger Monitoring-Konverter und Bedienfeld. Es verfügt über eine Rack-Ausführung mit professionellen Tasten zur Steuerung des ATEM 4 M/E Constellation IP. Ein dedizierter Ethernet-Anschluss für die Steuerung ist ebenfalls vorhanden. Das Gerät fungiert zudem als redundanter 10G-Ethernet-SMPTE-2022-7-zu-12G-SDI- und HDMI-Konverter, sodass lokale Videomonitore angeschlossen werden können. Auf der Vorderseite befindet sich außerdem eine 5-polige Talkback-Schnittstelle.

Hauptmerkmale:

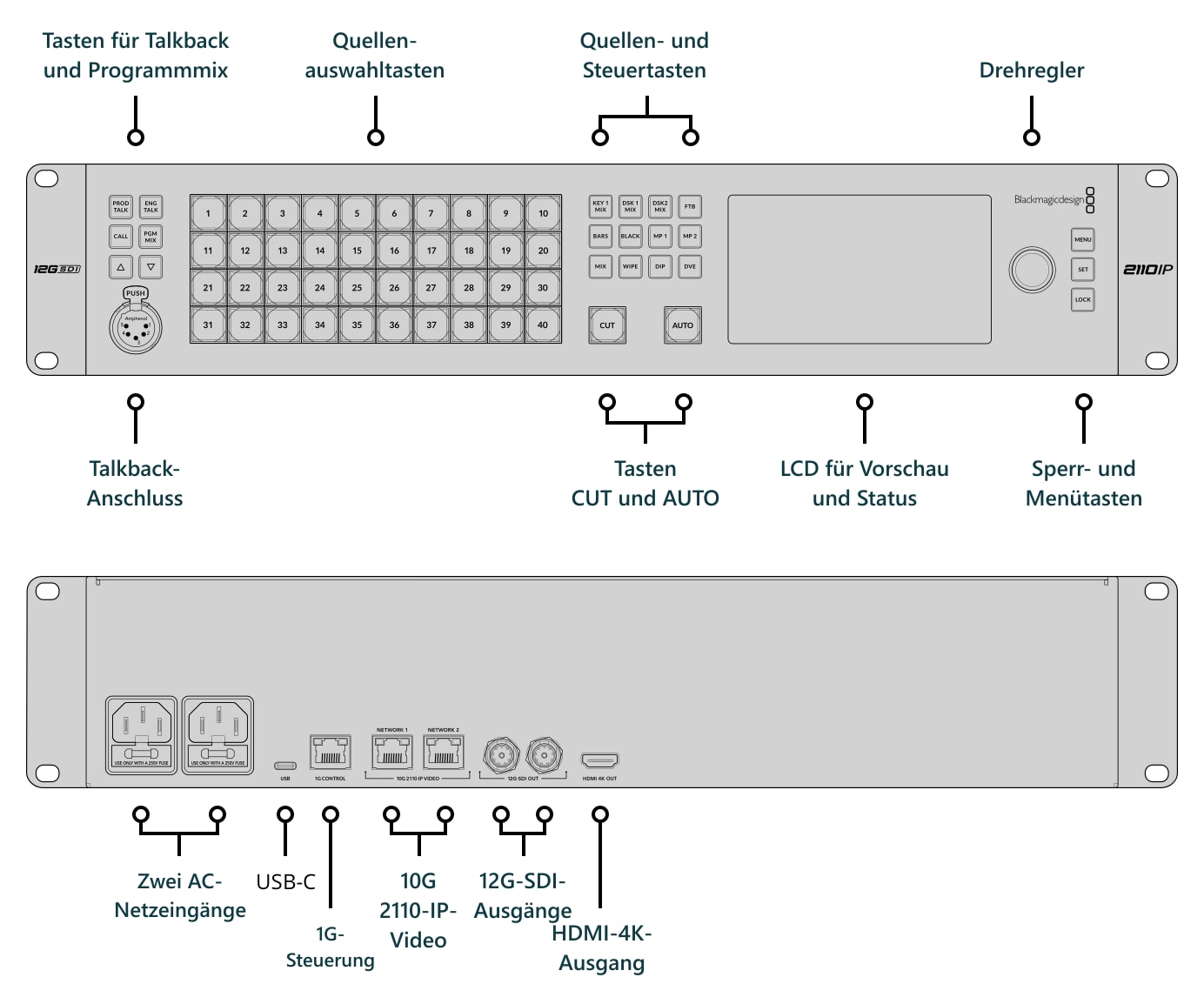

• In das ATEM-Rack-Bedienfeld integrierter Überwachungskonverter

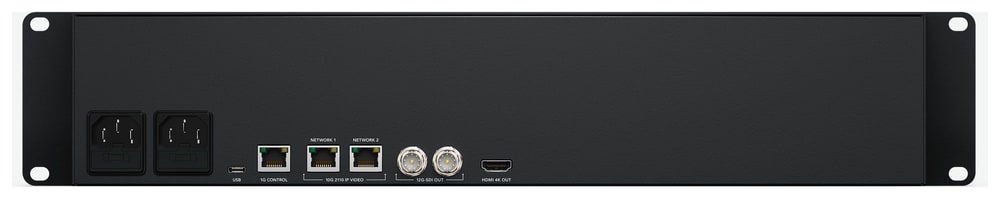

• Konvertierung von 10G-Ethernet SMPTE-2110 auf 12G-SDI- und HDMI-Ausgänge
• 2 redundante 10G-Ethernet-Ports für SMPTE-2022-7-Kompatibilität
• Dedizierter NMOS-Anschluss für die Weiterleitung von IP-Quellen
• LCD-Display an der Vorderseite zur Überwachung von Video- und Audiopegeln
• 5-poliger Broadcast-Talkback-Headset-Anschluss an der Vorderseite
• Zwei redundante AC-Netzteile für Broadcast-Zuverlässigkeit
