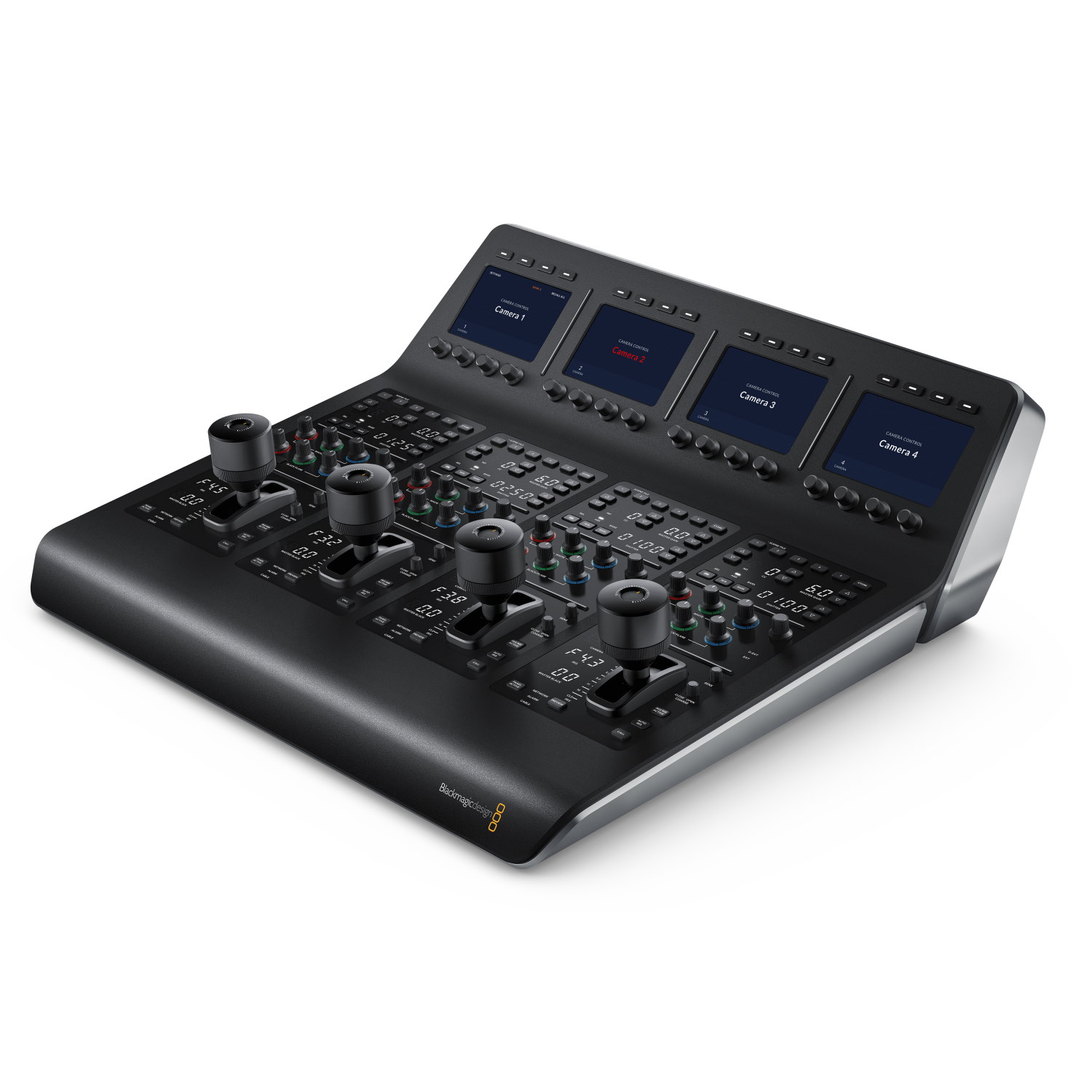

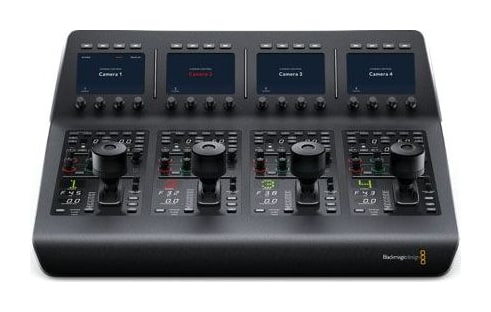

Blackmagic Design ATEM Camera Control Panel

Das ATEM Camera Control Panel ist eine Broadcast-Kamerasteuereinheit (CCU) für ATEM Bildmischer, die bis zu vier Kameras vom Typ Blackmagic URSA Mini, URSA Broadcast, Blackmagic Studio Camera oder Micro Studio Camera fernsteuert. Ein Operator stellt Blende, Verschlusszeit, Weißabgleich, Master Gain, Schwarzwert und RGB-Korrektur ein, während sich die Kameraleute auf die Bildgestaltung konzentrieren. Es arbeitet mit allen ATEM Bildmischer-Modellen.

Broadcast-Steuerung von vier Kameras an einem Panel

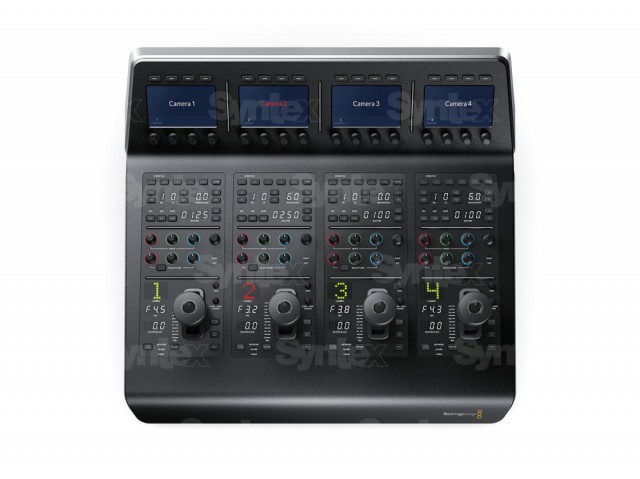

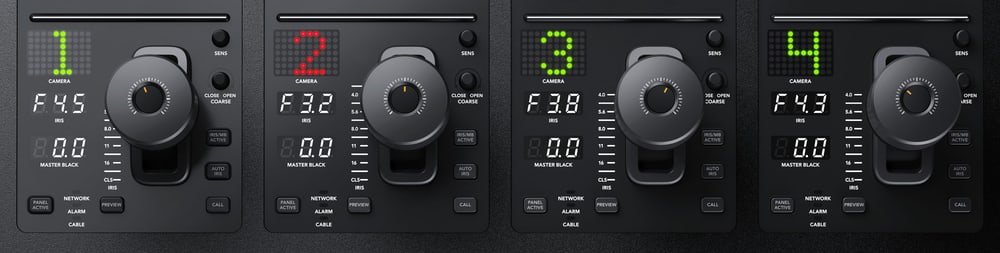

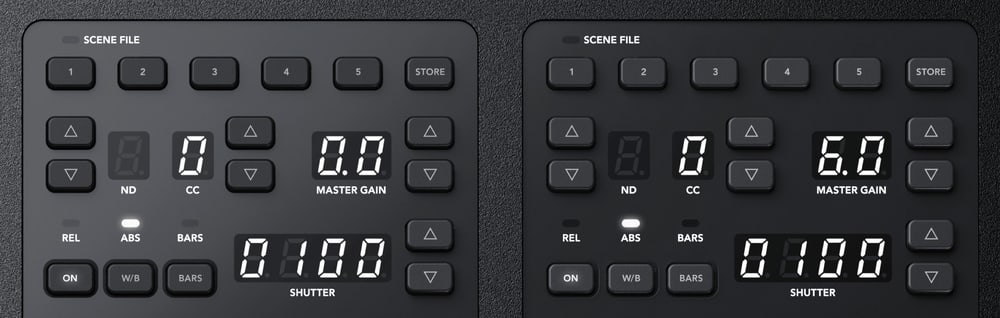

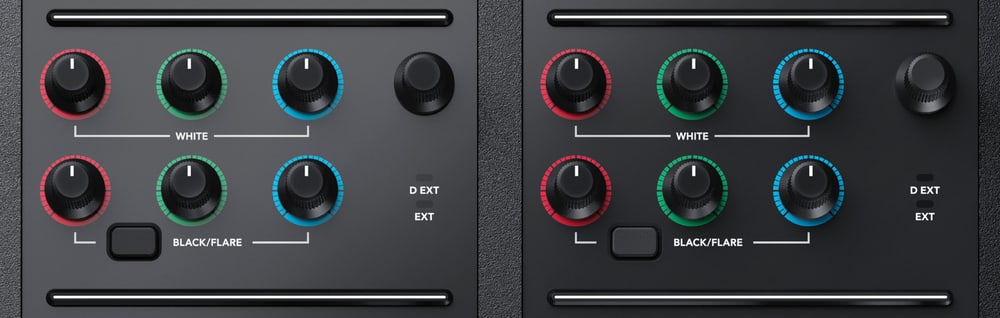

Vier unabhängige Kamerasteuerungen mit dem Aufbau von Broadcast-CCUs: oben Szenen und Kameraeinstellungen, in der Mitte RGB-Korrektur für Weiß und Schwarz, unten ein Joystick für Blende und Master Black sowie eine große Kameranummer, die auf Sendung rot leuchtet.

4 Kamerasteuerungen4× LCD4× 3-Achsen-JoystickWeiß- und Schwarzabgleich2× EthernetAC + DC 12–30 V

Kameras auf einen Look abgestimmt

Beim Schnitt zwischen Kameras müssen alle dieselbe Farbwiedergabe halten. Getrennte RGB-Regler für Weiß und Schwarz, Szenen-Presets und die Sperre Panel Active helfen, die Kameras abzugleichen und die Einstellungen vor versehentlichen Änderungen zu schützen.

Steuerung über SDI

Die Befehle gehen von einem Aux-Ausgang des Bildmischers zum Programm-SDI-Eingang der Kamera – über ein einziges SDI-Kabel, inklusive Tally.

Strom über AC und DC

Ein internes 100–240-V-Netzteil und ein DC-Eingang für 12–30 V sorgen für redundante Versorgung, zwei Ethernet-Ports mit Durchschleifung verbinden weitere Panels.

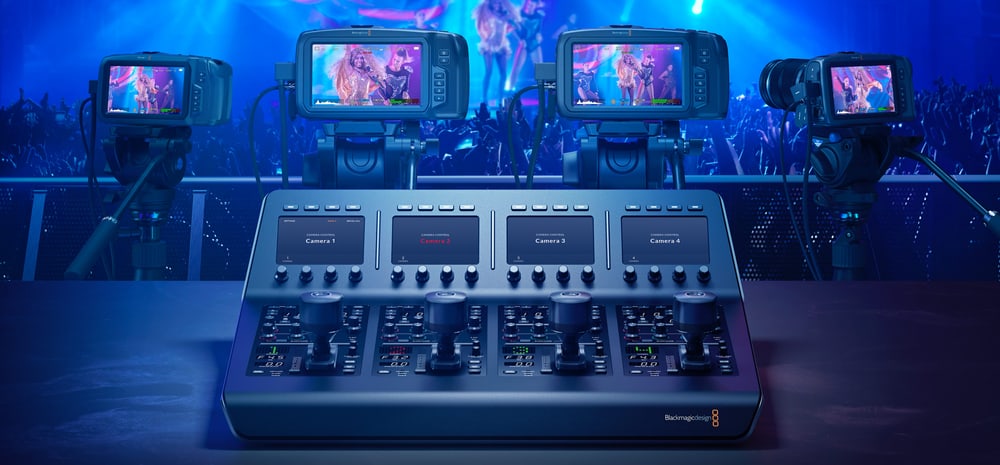

Bis zu vier Kameras an einem Panel

Jede der vier Steuerungen hat ein eigenes LCD mit Tasten und Drehreglern. Bei mehr Kameras wechseln Sie schnell, welche Kamera einer Steuerung zugeordnet ist, und das Panel zeigt stets den Status jeder Kamera.

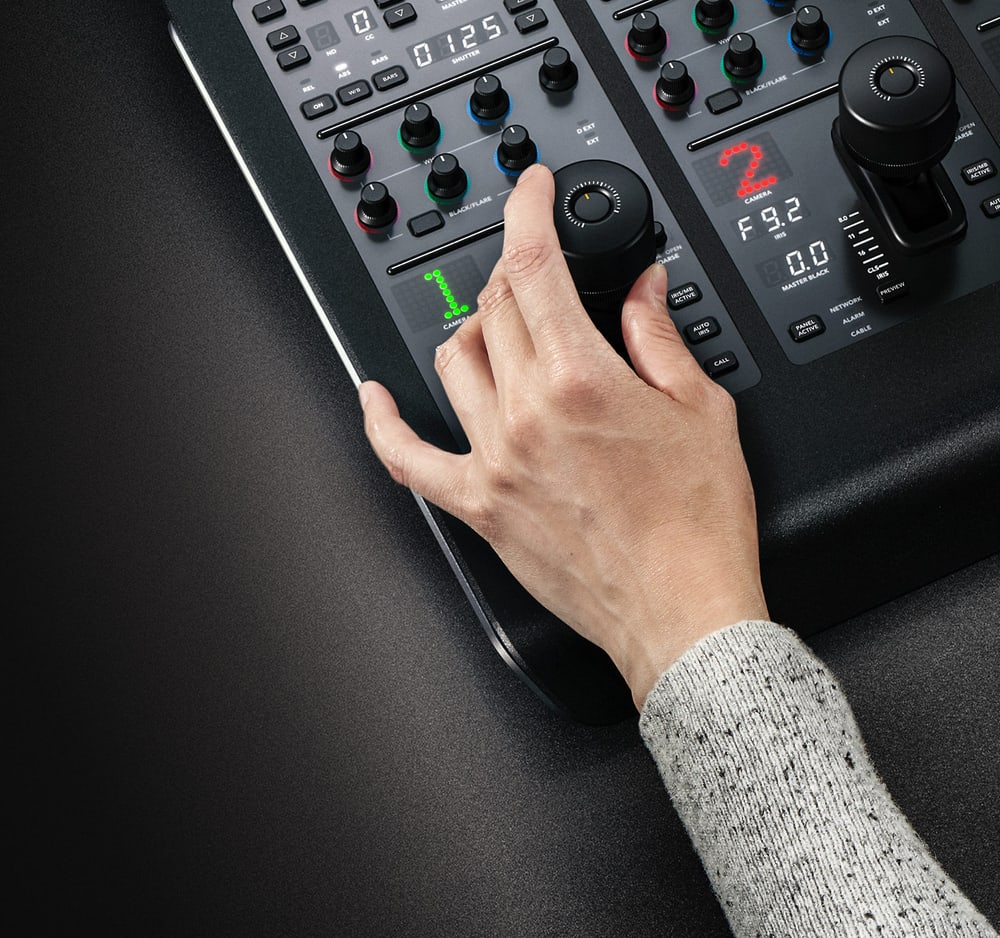

Aufbau wie bei Broadcast-CCUs

Der untere Bereich trägt eine große Kameranummer, die auf Sendung rot leuchtet, eine Call-Taste, die das Tally-Licht blinken lässt, eine Preview-Taste zum Schalten der Kamera auf einen Aux-Ausgang sowie Netzwerk- und Stromanzeigen.

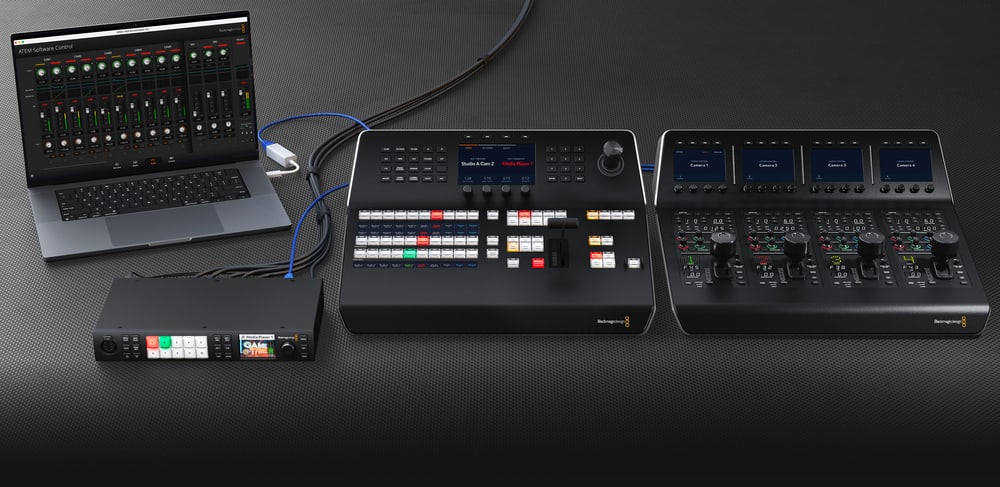

Einfach erweiterbar

Die Netzwerkeinstellungen sind voreingestellt: Das Panel wird direkt mit dem Ethernet-Port des Bildmischers verbunden, weitere Panels werden durchgeschleift. Mehrere ATEM Camera Control Panels lassen sich mit ATEM Advanced Panels kombinieren und zwischen ATEM Bildmischern umsetzen.

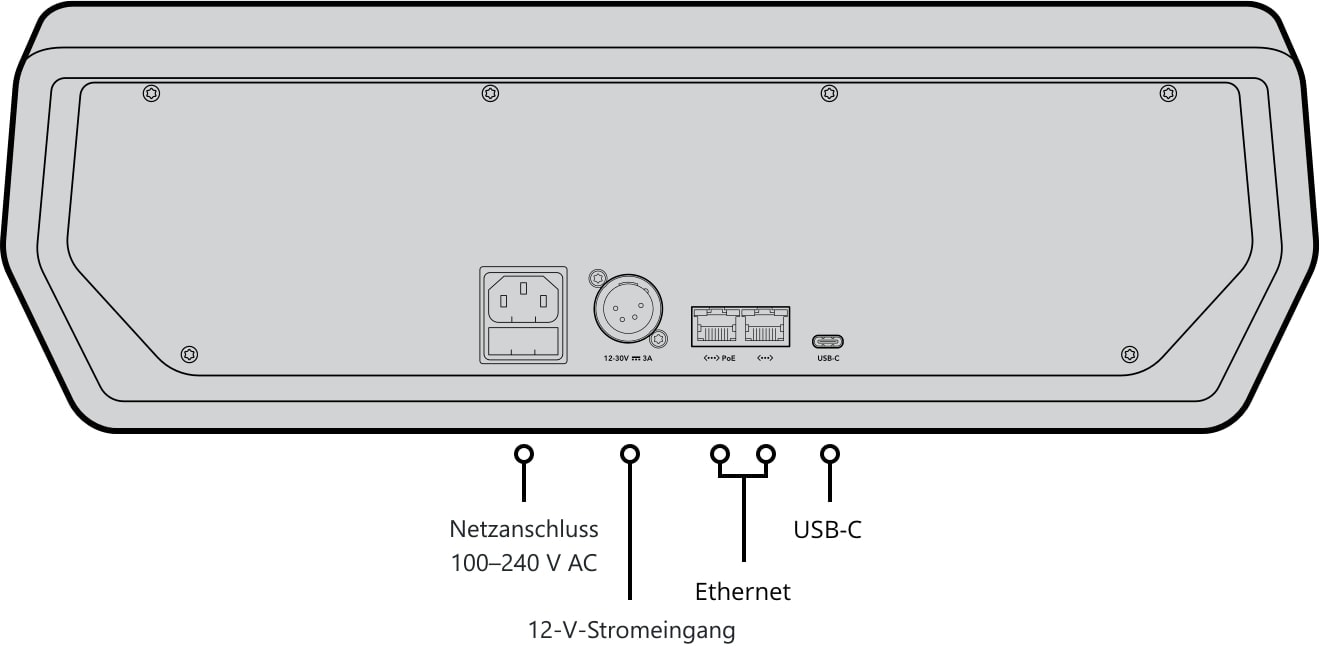

Rückseite und Anschlüsse

Die Rückseite bietet einen Netzeingang für 100–240 V, einen DC-Eingang für 12–30 V, zwei Ethernet-Ports mit Durchschleifung und USB-C für Firmware-Updates.

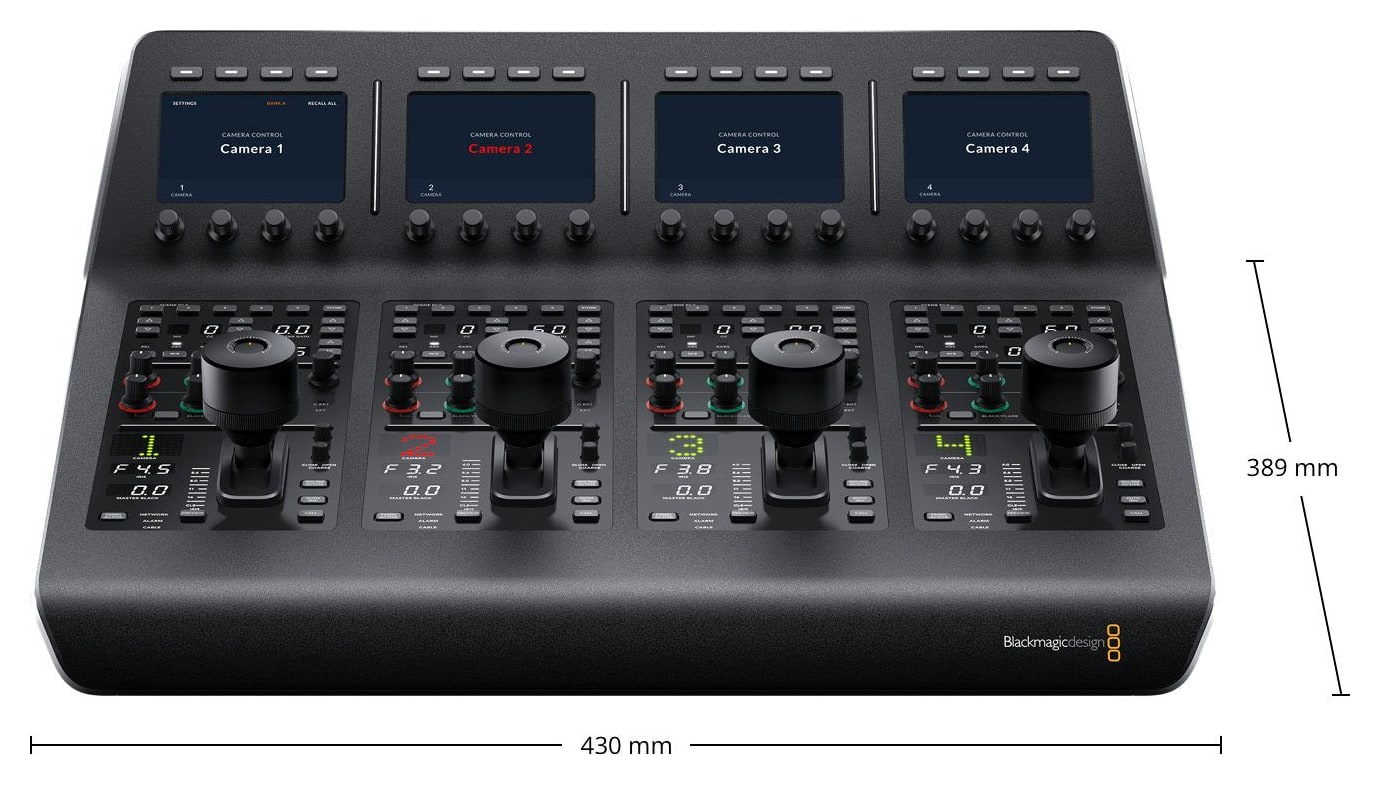

Abmessungen

Breite 430 mm, Tiefe 389 mm.
