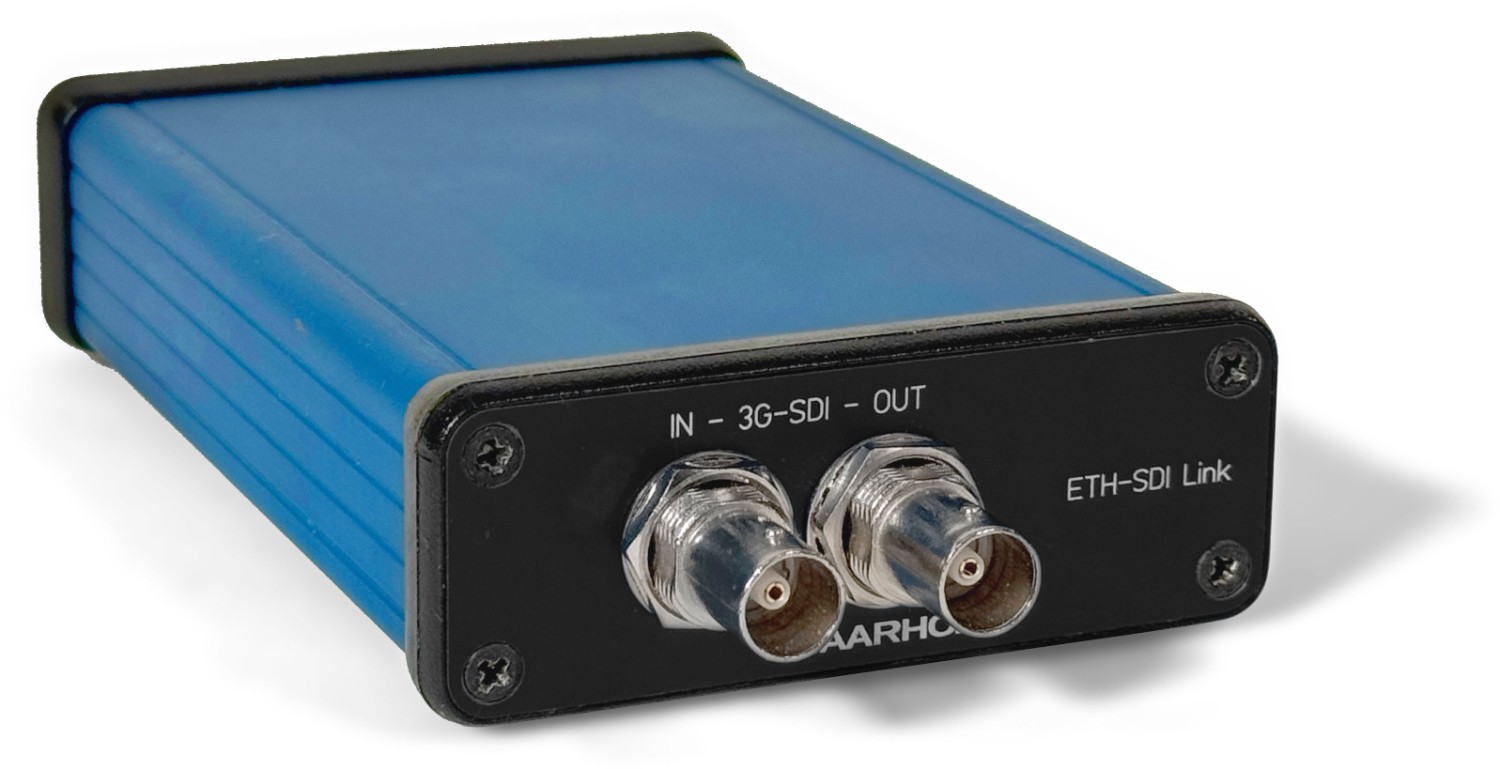

Skaarhoj ETH-SDI Link

ETH-SDI Link empfängt Kamerasteuerdaten per TCP oder UDP über Ethernet und bettet sie in seinen 3G-SDI-Ausgang ein. So steuern Sie Blackmagic Design-Kameras mit SKAARHOJ-Panels ohne ATEM-Mischer, auch aus der Ferne. PoE-Versorgung.

SKAARHOJ ETH-SDI Link ist die Brücke zwischen Ethernet-basierten Steuersystemen und Workflows mit in SDI eingebetteter Steuerung. Er empfängt Kamerasteuerdaten über das Netzwerk und gibt sie an den SDI-Ausgang weiter, sodass SKAARHOJ-Controller Blackmagic Design-Kameras ohne ATEM-Mischer steuern. Der SDI-Eingang nimmt das Rückbild auf, und Daten mehrerer RCPs lassen sich auf einer einzigen SDI-Leitung zusammenführen.

Kamerasteuerung von IP zu SDI

Kamerasteuerdaten vom Ethernet direkt ins SDI – für Studio, Ü-Wagen und Remote-Produktion.

TCP/UDP → SDI3G-SDI Ein-/AusgangOhne ATEM-MischerPoE-VersorgungMade in Denmark

Kamerasteuerung ohne ATEM

ETH-SDI Link bettet die Steuerdaten direkt in das SDI-Signal zur Kamera ein. SKAARHOJ-RCPs oder das Blackmagic Camera Control Panel steuern so etwa eine URSA Broadcast G2 ganz ohne ATEM-Mischer.

Weniger Kabel in der Regie

Netzwerkdaten mehrerer RCPs werden auf einer einzigen SDI-Leitung zusammengeführt. Das Setup wird übersichtlicher, die Verkabelung einfacher.

Echte Remote-Produktion

Steuern Sie Kameras in Echtzeit auch dort, wo SDI-Kabel unpraktisch oder unmöglich sind. Die Steuerdaten laufen über das Netzwerk, und ETH-SDI Link übergibt sie vor Ort an die Kamera.

Netzwerk und SDI in einem Setup

ETH-SDI Link verbindet moderne IP-Steuerung mit bewährter SDI-Infrastruktur. Vorhandene Technik bleibt, und die Kamerasteuerung reicht über das gesamte Netzwerk.

TCP und UDP

Empfängt Kamerasteuerdaten in beiden Protokollen über 100-Mbit/s-Ethernet.

Rückbild

SDI-Eingang für das Rücksignal, SDI-Ausgang mit eingebetteten Steuerdaten.

Ein Kabel

Strom und Daten per PoE (IEEE 802.3af), alternativ über den DC-Eingang.

Robuste Bauweise

Kompakte, robuste Ausführung für den anspruchsvollen Broadcast-Betrieb, entwickelt und gefertigt in Dänemark.

Ein Controller für Kamera und Mischer. Ein SKAARHOJ RCP Pro sendet Daten über das Netzwerk an zwei ETH-SDI Link: Einer bettet sie ins SDI zur Blackmagic Design-Kamera ein, der andere speist einen ATEM-Mischer.

Kamerasteuerung von einem anderen Standort. Am ersten Standort arbeitet ein Blue Pill Server mit ETH-SDI Link und Kamera, ein RCP Pro am zweiten Standort ist über das Netzwerk mit ihnen verbunden.

Drei Controller, ein SDI-Kabel. Daten von drei RCP Pro gelangen über einen Switch zum ETH-SDI Link und werden dort auf eine einzige SDI-Leitung zu drei Blackmagic Design-Kameras zusammengeführt.
