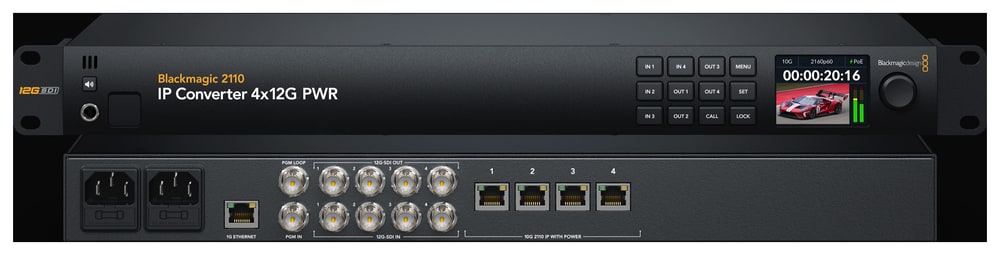

Blackmagic Design 2110 IP Converter 4x12G PWR

Technischer Kontext und ursprüngliche Systembeschreibung

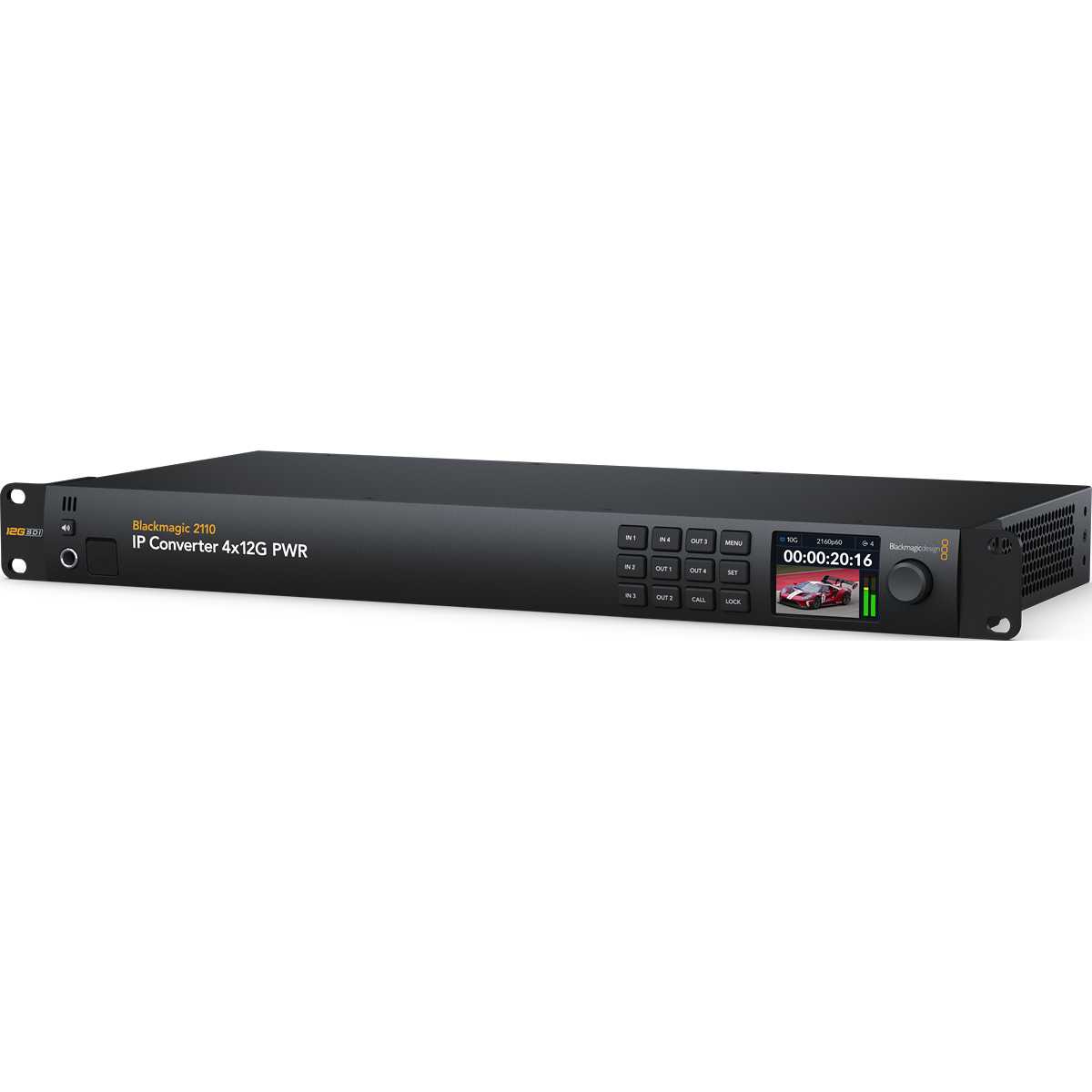

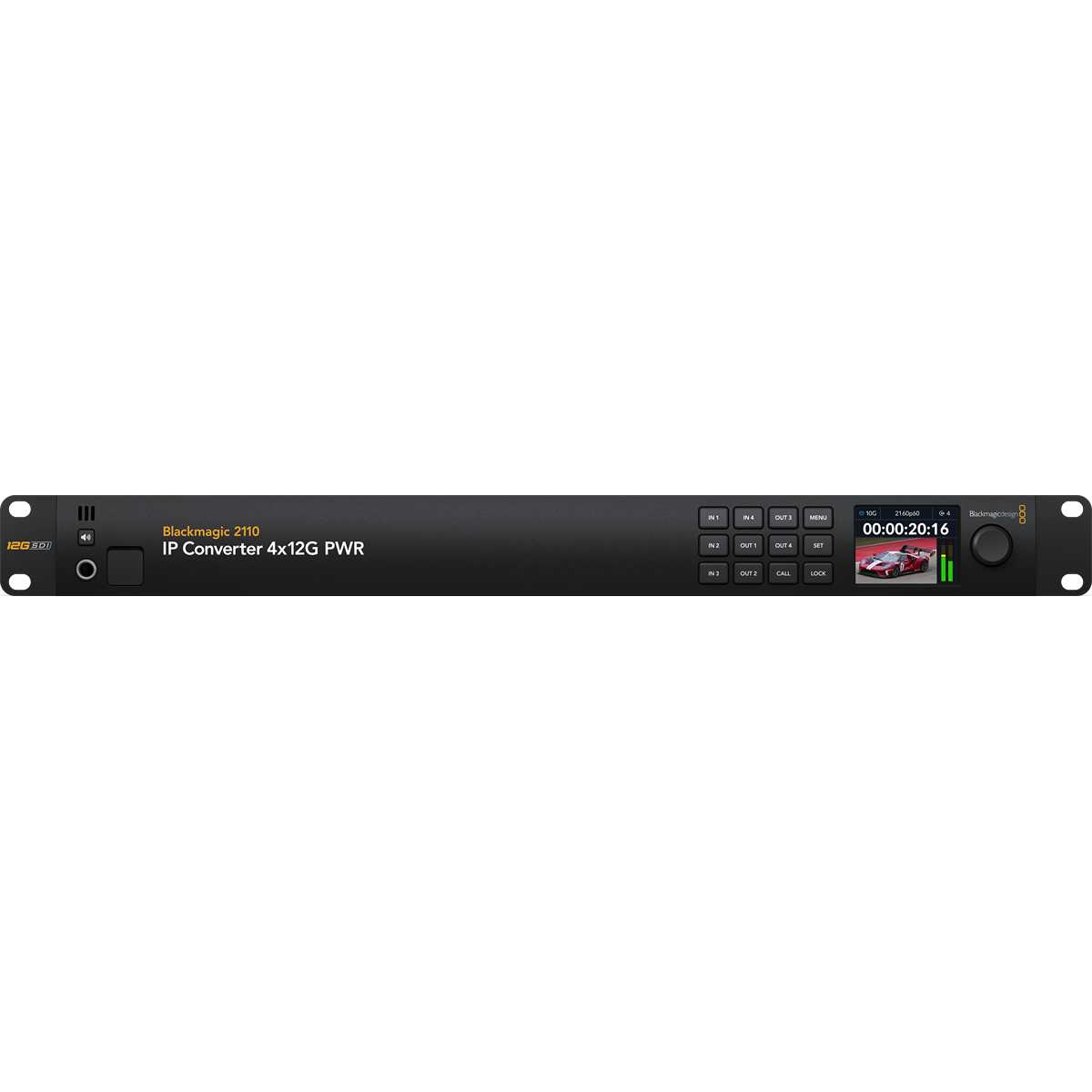

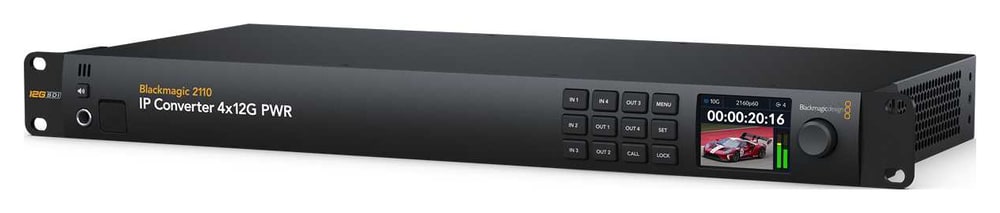

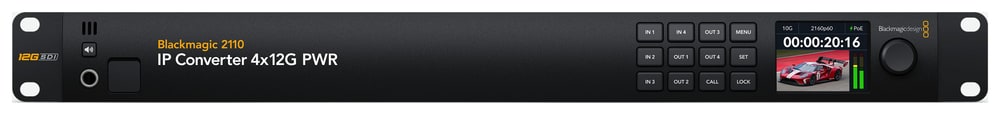

Blackmagic Design bietet eine breite Palette an SMPTE-2110-IP-Videoprodukten an, darunter Konverter, Videomonitore, Audiomonitore und sogar Kameras. Darüber hinaus unterstützen sie Ultra-HD-Auflösungen über kostengünstiges 10G-Ethernet. Die meisten Konvertermodelle sind bidirektional und eignen sich daher ideal für den Einsatz mit Kameras, wenn Anwender einen zusätzlichen Kanal für den Rückkanal benötigen. Die Rack-Einbaumodelle zeichnen sich durch ein schlankes Design mit einem Farb-LCD-Display für die Überwachung, Menünavigation und Diagnose aus. Alle Modelle entsprechen dem SMPTE ST-2110-Standard für IP-Video, einschließlich PTP-Synchronisation, und unterstützen sogar NMOS, sodass Anwender Verbindungen über ein Video-Router-Panel herstellen können. Die SMPTE-2110-IP-Video-Produkte von Blackmagic sind je nach Verwendungszweck in verschiedenen Formfaktoren erhältlich. Die 2110 IP Mini-Modelle sind kompakt und lassen sich daher hinter anderen Geräten verbergen. Die Rack-Einbaumodelle hingegen verfügen über elegante Frontblenden mit LCD-Displays, über die Anwender Einstellungen direkt an der Vorderseite vornehmen können.

Die Blackmagic 2110 IP-Konverter wurden entwickelt, um SDI-Geräte in eine IP-2110-Videoinfrastruktur zu integrieren. Durch den Einsatz dieser Konverter erhalten Anwender eine kostengünstige Möglichkeit, ihre gesamte Videoausrüstung auf die SMPTE-2110-Technologie aufzurüsten. Schließen Sie einfach einen Blackmagic 2110 IP-Konverter an Produktionskonsolen, Festplattenrekorder, Streaming-Prozessoren, Kameras, Monitore und andere Geräte an. Blackmagic 2110 IP-Produkte entsprechen dem SMPTE ST-2110-Standard für IP-Video, der die Übertragung, Synchronisation und Beschreibung von 10-Bit-Video-, Audio- und Zusatzdaten über IP-Netzwerke festlegt. Sie können zudem SDI-Eingänge auf PTP neu synchronisieren oder externe Geräte an einen Referenzausgang koppeln, der ebenfalls aus einem PTP-Synchronisationssignal generiert wird. Blackmagic 2110 IP-Konverter unterstützen 10-Bit-Video für maximale Bildqualität sowie die Standards SD, HD und Ultra HD bis zu 2160p60. Die Konverter schalten automatisch auf den neuen Videostandard um, wenn sich der Eingang ändert; Mehrkanalmodelle können zudem auf jedem Kanal einen anderen Videostandard verwenden.

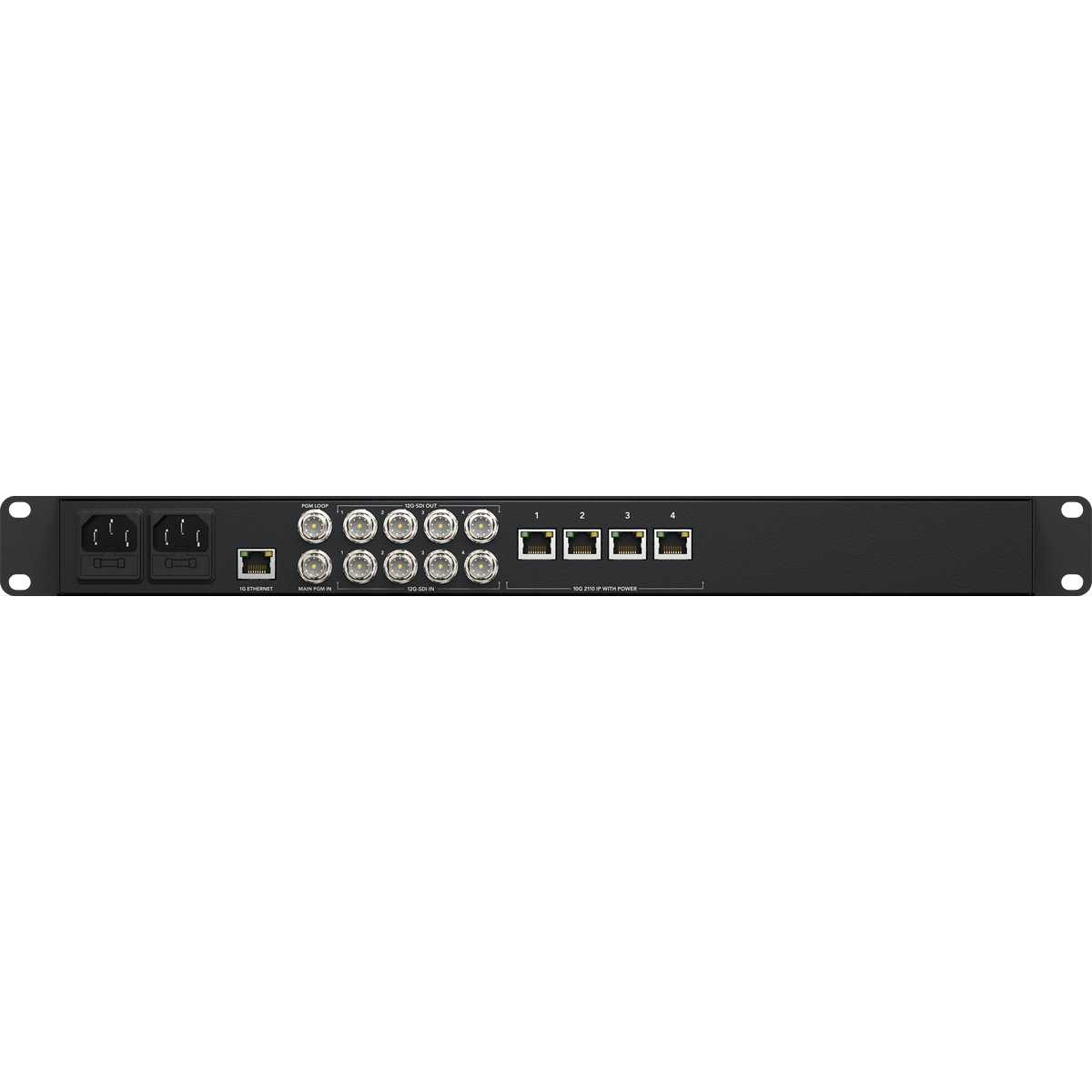

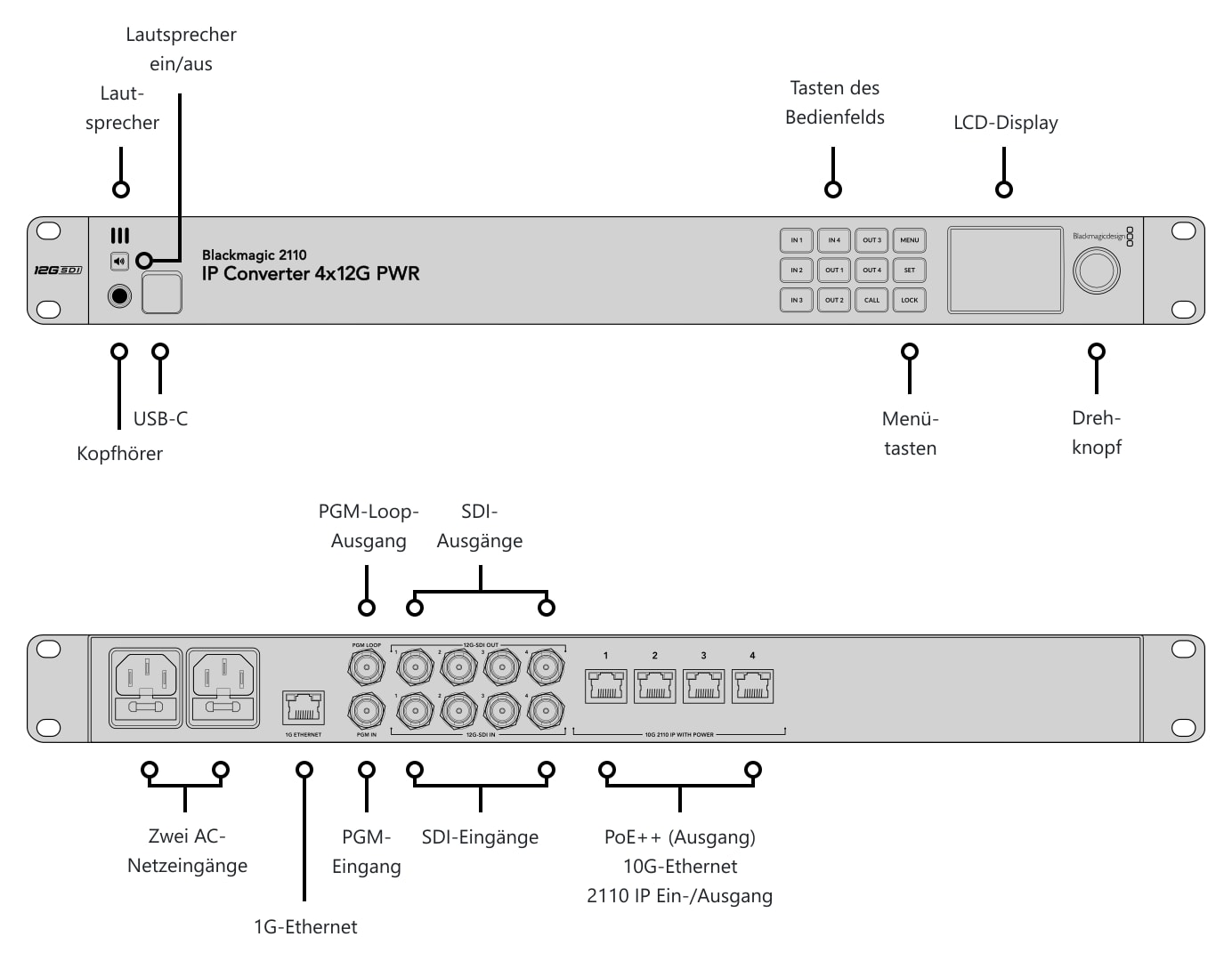

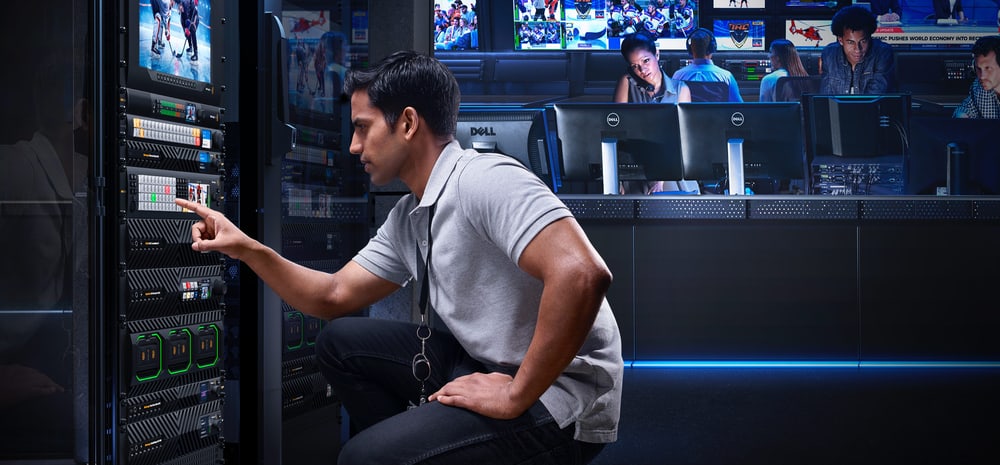

Blackmagic 2110 IP-Konverter sind in Ausführungen mit RJ-45-Anschlüssen für herkömmliche Cat6-Kabel oder mit SFP-Steckplätzen für optische Module erhältlich. Die Verwendung von Cat6-Kabeln ermöglicht den Aufbau von SMPTE-2110-Systemen zu deutlich geringeren Kosten. Die Kabel lassen sich einfach herstellen, und 10G-Ethernet-Switches sind weit verbreitet. Eine der größten Herausforderungen bei der SMPTE-2110-Technologie ist die Notwendigkeit, einen IT-Techniker in Bereitschaft zu haben, um den Betrieb des IP-Videosystems aufrechtzuerhalten. Blackmagic-IP-Sender lösen dieses Problem, da sie im Punkt-zu-Punkt-Modus verbunden werden können, sodass Anwender keinen komplexen Ethernet-Switch verwenden müssen, wenn sie dies nicht möchten. So können sie die Vorteile von SMPTE-2110-IP-Video – darunter einfache Ethernet-Kabel, Fernstromversorgung und bidirektionales Video – nutzen, ohne einen komplexen Switch zu benötigen.

Bei der Arbeit in größeren SMPTE-2110-Ökosystemen, wie beispielsweise im Rundfunkbereich, können Anwender ihre gesamte Videoausrüstung an einen Ethernet-Switch anschließen. In diesem Fall schließen sie einfach alle Geräte an den Ethernet-Switch an und stellen dann mithilfe des Konfigurators Verbindungen zwischen den Geräten her – ähnlich wie bei einem herkömmlichen Videorouter. Blackmagic 2110-IP-Produkte unterstützen zudem das NMOS-Protokoll: Die Konfiguration ist zwar komplexer, bietet jedoch große Flexibilität. Dank der NMOS-Schnittstelle können alle 2110-IP-Geräte als großer virtueller Router zusammenarbeiten; Videohub Smart Control ermöglicht zudem das Routing von Videoquellen innerhalb von 2110-IP-Netzwerken, da es als NMOS-Controller fungieren kann.

Dank der Verwendung von 10G-Ethernet können Blackmagic SMPTE-2110-IP-Videoprodukte kleiner, energieeffizienter und kostengünstiger sein. Darüber hinaus ermöglicht 10G-Ethernet die Fernstromversorgung der Produkte. Bei Verwendung von Ultra-HD-Auflösung mit Bildraten von mehr als 30 Bildern pro Sekunde steht jedoch keine ausreichende Bandbreite für unkomprimiertes 10-Bit-Video zur Verfügung. Der Blackmagic IP10-Codec löst dieses Problem! Er weist eine geringe Latenz von 8 Samples auf, ist ein offener Standard und unterliegt keinen Lizenzgebühren. Zudem handelt es sich um einen optimierten Codec mit geringem Overhead, der nur sehr wenig FPGA-Leistung beansprucht und so sicherstellt, dass kompatible SMPTE-2110-Produkte erschwinglich bleiben!

Funktionen der Blackmagic 2110 IP-Konverter

• Alle Konverter entsprechen dem SMPTE-2110-IP-Videostandard
• Wählen Sie zwischen Miniatur-Konvertern oder 19-Zoll-Rack-Modellen
• Sie nutzen handelsübliche 10G-Ethernet-Netzwerke für eine kostengünstige Installation
• Sie resynchronisieren SDI-Eingänge über das PTP-Protokoll
• Unterstützen das NMOS-Protokoll zur Erstellung eines virtuellen Routers
• Blackmagic IP10-Codec mit geringer Latenz und offenem Standard
• Unterstützt alle SD-, HD- und Ultra-HD-Formate mit einer Auflösung von bis zu 2160p60
