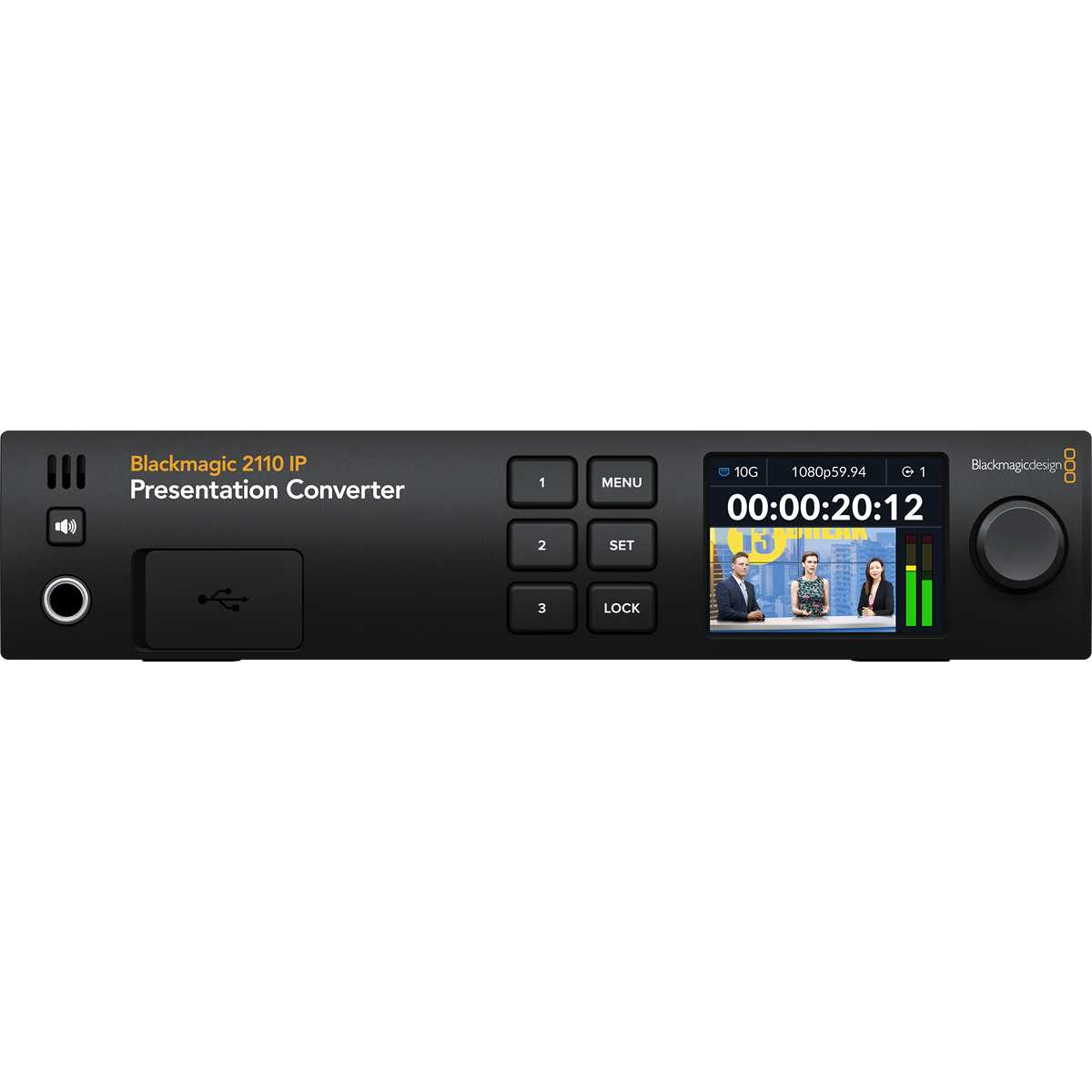

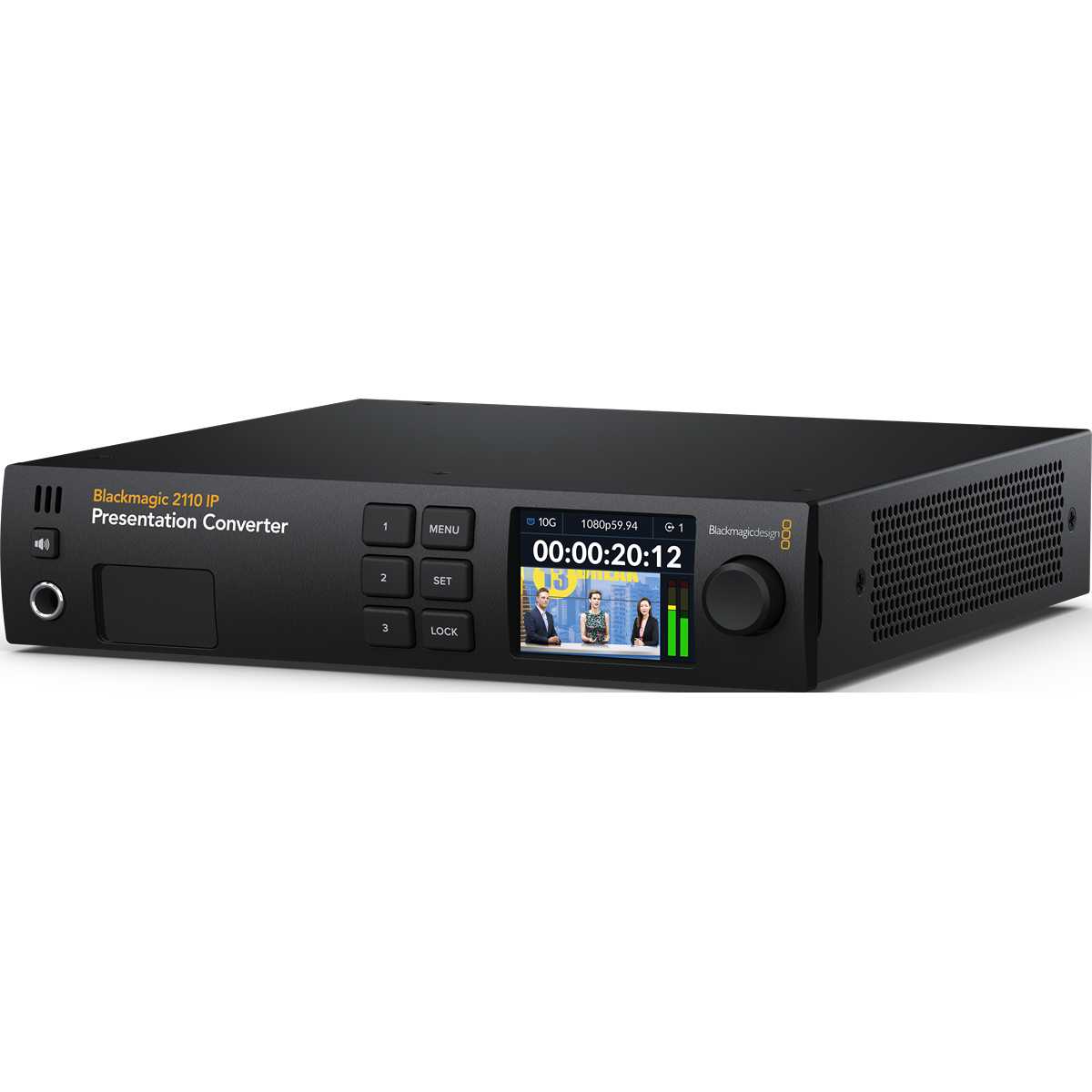

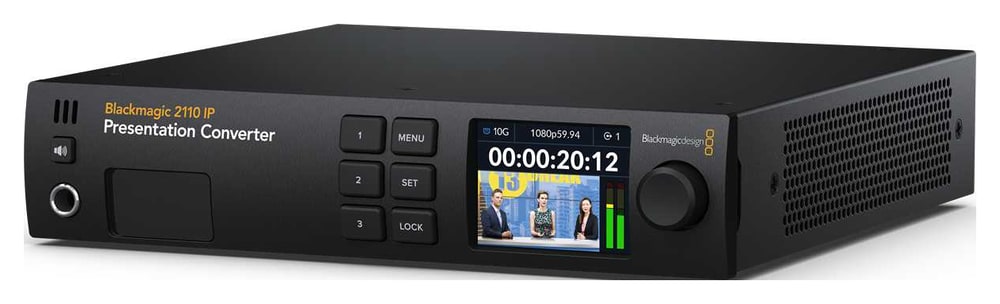

Blackmagic Design 2110 IP Presentation Converter

IP-Workflow im weiteren Kontext

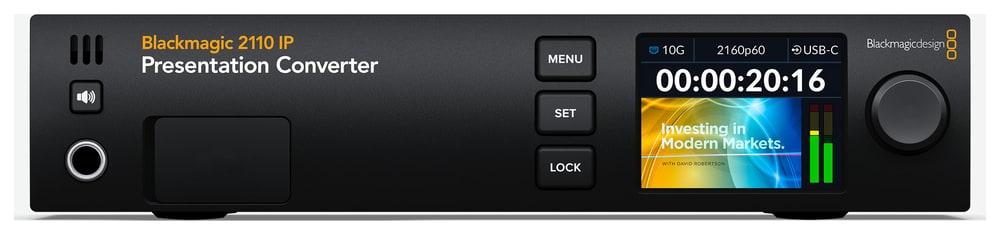

Blackmagic Design bietet eine breite Palette an SMPTE-2110-IP-Videoprodukten an, darunter Konverter, Videomonitore, Audiomonitore und sogar Kameras. Darüber hinaus unterstützen sie Ultra-HD-Auflösungen über kostengünstiges 10G-Ethernet. Die meisten Konvertermodelle sind bidirektional und eignen sich daher hervorragend für Kameras, wenn Anwender einen zusätzlichen Kanal für die Rückansicht benötigen. Die Modelle für den Rack-Einbau verfügen über ein elegantes Design mit einem farbigen LCD-Display zur Überwachung, Menüführung und Diagnose. Alle Modelle entsprechen dem SMPTE-ST-2110-Standard für IP-Video, einschließlich PTP-Synchronisation, und unterstützen sogar NMOS, sodass Anwender Verbindungen über ein Video-Router-Panel herstellen können. Die IP-Videoprodukte von Blackmagic nach SMPTE-2110 zeichnen sich je nach Einsatzzweck durch unterschiedliche Ausführungen aus. Die 2110 IP Mini-Modelle sind klein und lassen sich daher hinter anderen Geräten verstecken. Die Modelle für den Rack-Einbau verfügen hingegen über elegant gestaltete Frontblenden mit LCD-Display, sodass Anwender die Einstellungen direkt über die Frontblende vornehmen können.

Die Blackmagic 2110 IP-Konverter wurden für die Integration von SDI-Geräten in eine IP-2110-Videoinfrastruktur entwickelt. Durch den Einsatz dieser Konverter erhalten Anwender eine kostengünstige Möglichkeit, ihre gesamte Videoausrüstung auf die SMPTE-2110-Technologie umzustellen. Fügen Sie einfach einen Blackmagic 2110 IP-Konverter zu Regietischen, Festplattenrekordern, Streaming-Prozessoren, Kameras, Monitoren und anderen Geräten hinzu. Die Blackmagic 2110 IP-Produkte entsprechen dem SMPTE ST-2110-Standard für IP-Video, der die Übertragung, Synchronisation und Beschreibung von 10-Bit-Video, Audio und Metadaten über IP-Netzwerke spezifiziert. Er kann zudem SDI-Eingänge auf PTP neu synchronisieren oder externe Geräte an einen Referenzausgang koppeln, der ebenfalls aus dem PTP-Synchronisationssignal generiert wird. Die Blackmagic 2110 IP-Konverter unterstützen 10-Bit-Video für maximale Bildqualität sowie die Standards SD, HD und Ultra HD bis zu 2160p60. Bei einem Wechsel des Eingangs schalten die Konverter automatisch auf den neuen Videostandard um; Mehrkanalmodelle können zudem auf jedem Kanal einen anderen Videostandard verwenden.

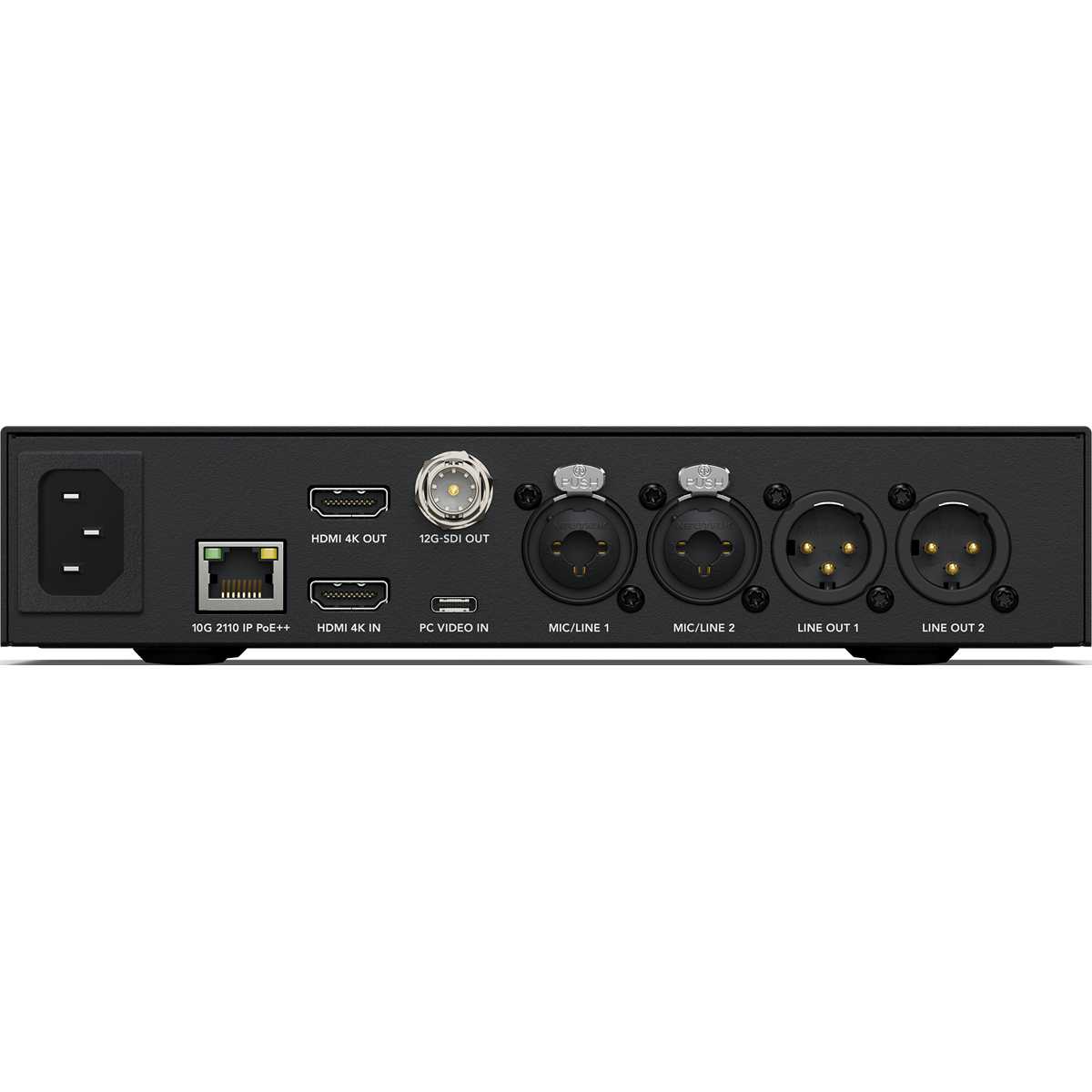

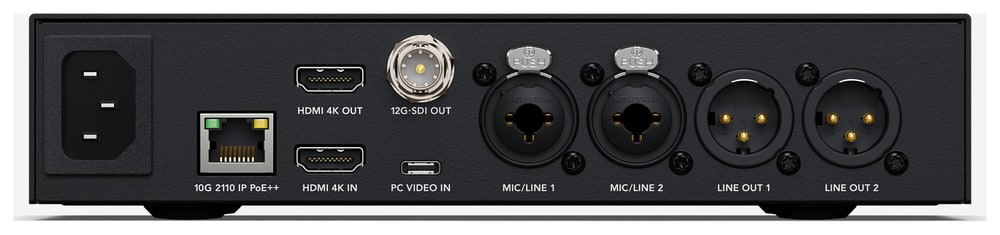

Die Blackmagic 2110 IP-Konverter sind in Ausführungen mit RJ-45-Anschlüssen für herkömmliche Cat6-Kabel oder mit SFP-Steckplätzen für optische Module erhältlich. Die Verwendung von Cat6-Kabeln ermöglicht den Aufbau von SMPTE-2110-Systemen zu deutlich geringeren Kosten. Die Kabel sind einfach herzustellen, und Ethernet-Switches für 10G-Ethernet sind weit verbreitet. Eines der größten Probleme bei der SMPTE-2110-Technologie ist die Notwendigkeit, einen IT-Techniker bereitzuhalten, der das IP-Videosystem am Laufen hält. Die IP-Konverter von Blackmagic lösen dieses Problem, da sie im Punkt-zu-Punkt-Modus verbunden werden können, sodass Anwender auf einen komplexen Ethernet-Switch verzichten können, wenn sie dies nicht wünschen. So profitieren sie von den Vorteilen des SMPTE-2110-IP-Videos mit einfachen Ethernet-Kabeln, Fernstromversorgung und bidirektionalem Video.

Bei der Arbeit in größeren SMPTE-2110-Ökosystemen, beispielsweise im Rundfunk, können Anwender alle ihre Videogeräte an einen Ethernet-Switch anschließen. In diesem Fall schließen die Anwender einfach alles an den Ethernet-Switch an und stellen anschließend mithilfe des Konfigurators Verbindungen zwischen den Geräten her – ähnlich wie bei einem herkömmlichen Videorouter. Die Blackmagic 2110-IP-Produkte unterstützen zudem das NMOS-Protokoll: Die Konfiguration ist zwar komplexer, bietet jedoch ein hohes Maß an Flexibilität. Dank der NMOS-Schnittstelle können alle 2110-IP-Geräte gemeinsam als großer virtueller Router fungieren; der Videohub Smart Control ermöglicht zudem die Weiterleitung von Videoquellen in 2110-IP-Netzwerken, da er als NMOS-Controller fungieren kann.

Durch den Einsatz von 10G-Ethernet können die Blackmagic SMPTE-2110-IP-Videoprodukte kleiner, stromsparender und kostengünstiger sein. 10G-Ethernet ermöglicht zudem die Fernstromversorgung der Produkte. Bei Verwendung von Ultra-HD-Auflösung mit einer Bildrate von über 30 Bildern pro Sekunde steht jedoch keine ausreichende Bandbreite für unkomprimiertes 10-Bit-Video zur Verfügung. Der Blackmagic IP10-Codec löst dieses Problem! Er hat eine geringe Latenz von 8 Samples, ist ein offener Standard und es fallen keine Lizenzgebühren an. Außerdem handelt es sich um einen optimierten, ressourcenschonenden Codec, der nur sehr wenig FPGA-Leistung beansprucht und so sicherstellt, dass kompatible SMPTE-2110-Produkte erschwinglich bleiben!

Eigenschaften der Blackmagic 2110 IP-Konverter

• Alle Konverter entsprechen dem IP-Video-Standard SMPTE-2110
• Wählen Sie zwischen Miniatur-Konvertern oder Modellen für den Einbau in ein 19-Zoll-Rack
• Sie nutzen ein leicht verfügbares 10G-Ethernet-Netzwerk für eine kostengünstige Installation
• Sie resynchronisieren SDI-Eingänge über das PTP-Protokoll
• Sie unterstützen das NMOS-Protokoll zur Erstellung eines virtuellen Routers
• Geringe Latenz, offener Standard-Codec Blackmagic IP10
• Unterstützt alle SD-, HD- und Ultra-HD-Formate bis zu einer Auflösung von 2160p60
