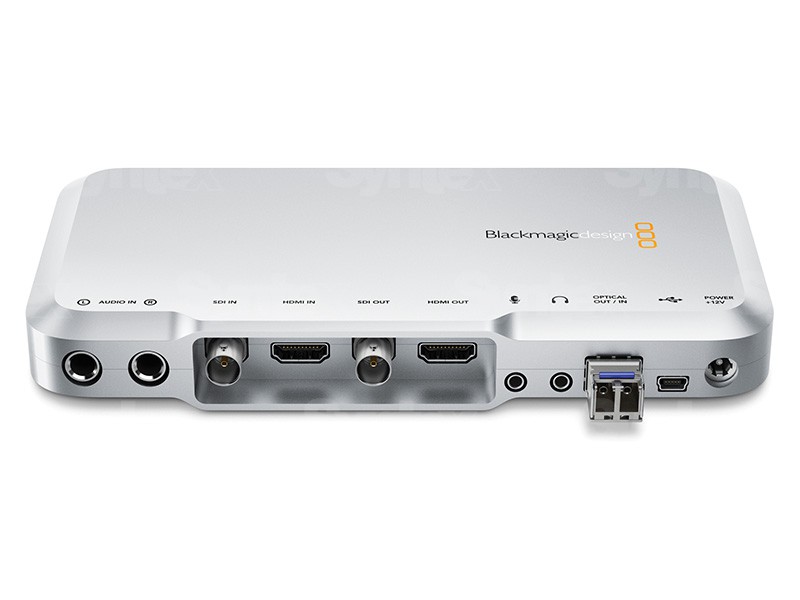

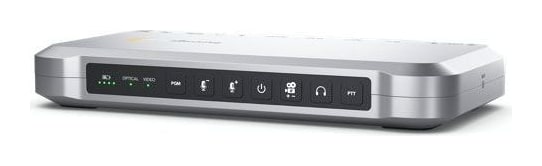

Blackmagic Design ATEM Camera Converter

Der ATEM Camera Converter wandelt das SDI- oder HDMI-Signal der Kamera auf Single-Mode-Glasfaser und überträgt zugleich Programmrückweg, Talkback und Tally. Das robuste Aluminiumgehäuse mit internem Akku und Gürtelclip gehört direkt an den Kameraplatz, sein Gegenstück in der Regie ist der ATEM Studio Converter.

Kamera, Rückweg und Kommunikation auf einer Faser

Ein Kamerakonverter für Live-Produktionen mit ATEM Bildmischern: Bild in die Regie, Programmrückweg zum Kameramann, Talkback und Tally über ein Glasfaserkabel bis 45 km.

SDI + HDMIGlasfaser LCTalkback + TallyInterner Akku

Glasfaserkabel statt Kupferleitung

Glasfaser verlängert die Strecke zwischen Kamera und Regie weit über die Möglichkeiten von Kupfer-SDI hinaus. Die Kabel sind leicht erhältlich und günstig – derselbe Typ wie in Computernetzwerken – und die Konverter entsprechen der SMPTE-Norm (1310 nm).

Programmrückweg

An den SDI- und HDMI-Ausgängen liegt das Programmsignal des Bildmischers, so sieht der Kameramann das Sendebild auf dem eigenen Monitor.

Talkback

Die Kommunikation mit der Regie läuft in den Kanälen 15 und 16 des eingebetteten SDI-Tons. Es genügen übliche Kopfhörer mit Mikrofon, wie man sie an Computern und Telefonen nutzt.

Tally

Der Konverter empfängt Tally vom ATEM Bildmischer und meldet das Live-Bild mit einer roten LED – der Kameramann weiß, wann seine Kamera auf Sendung ist.

Ton von der Kamera

Zwei symmetrische 6,35-mm-TRS-Eingänge mit Mikrofonpegel schicken Kommentar oder Atmo direkt vom Kameraplatz – anstelle des Tons vom SDI- oder HDMI-Eingang.

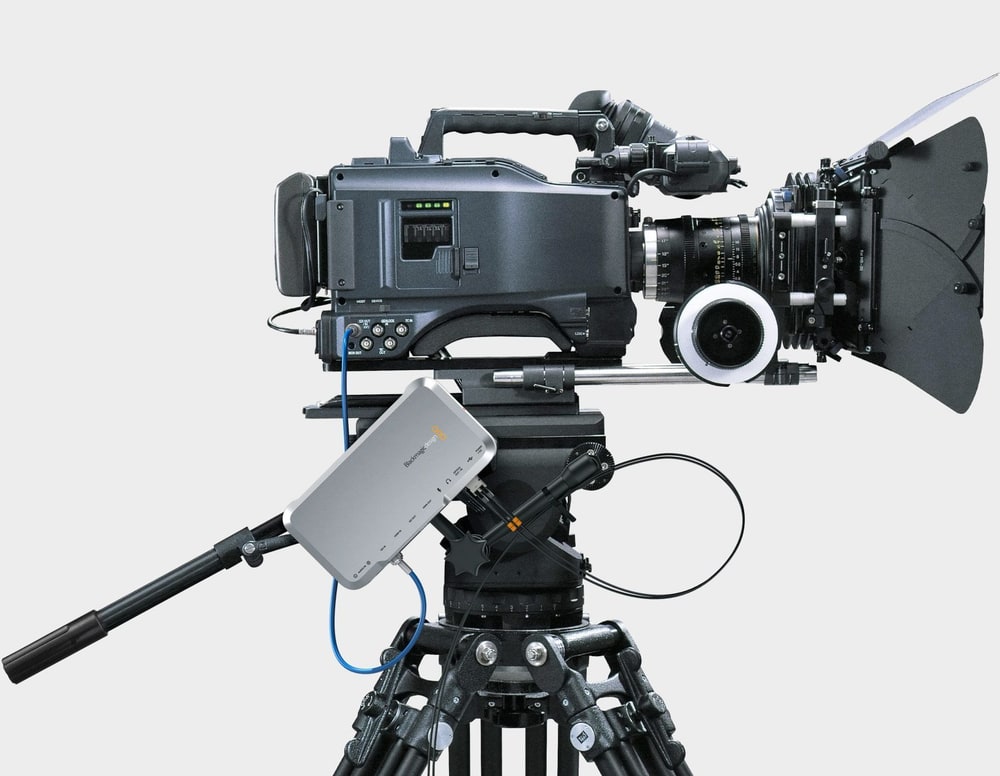

An der Kamera, nicht im Weg

Der Konverter wird per SDI- oder HDMI-Kabel an die Kamera angeschlossen und am Stativ oder Gürtel befestigt. Der interne Akku hält den Kameraplatz mobil, versorgen kann ihn auch das 12-V-Netzteil mit Steckdosenadaptern.

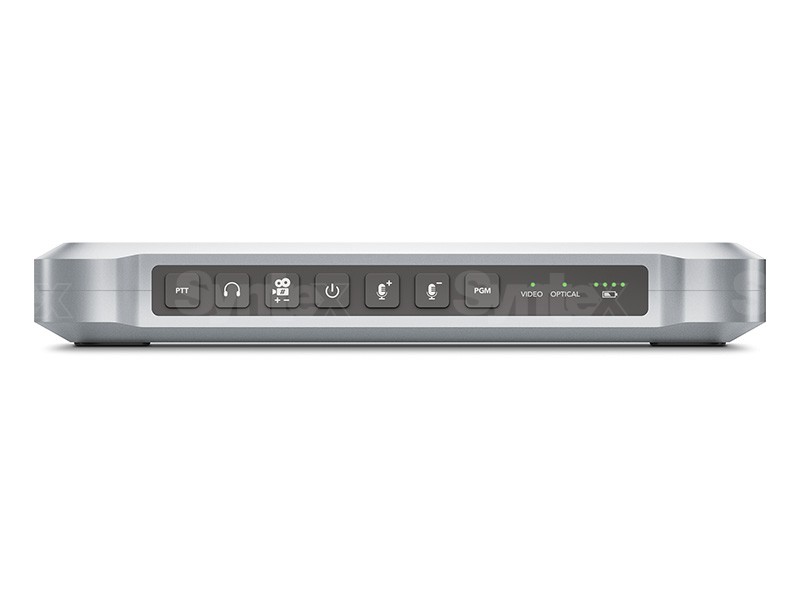

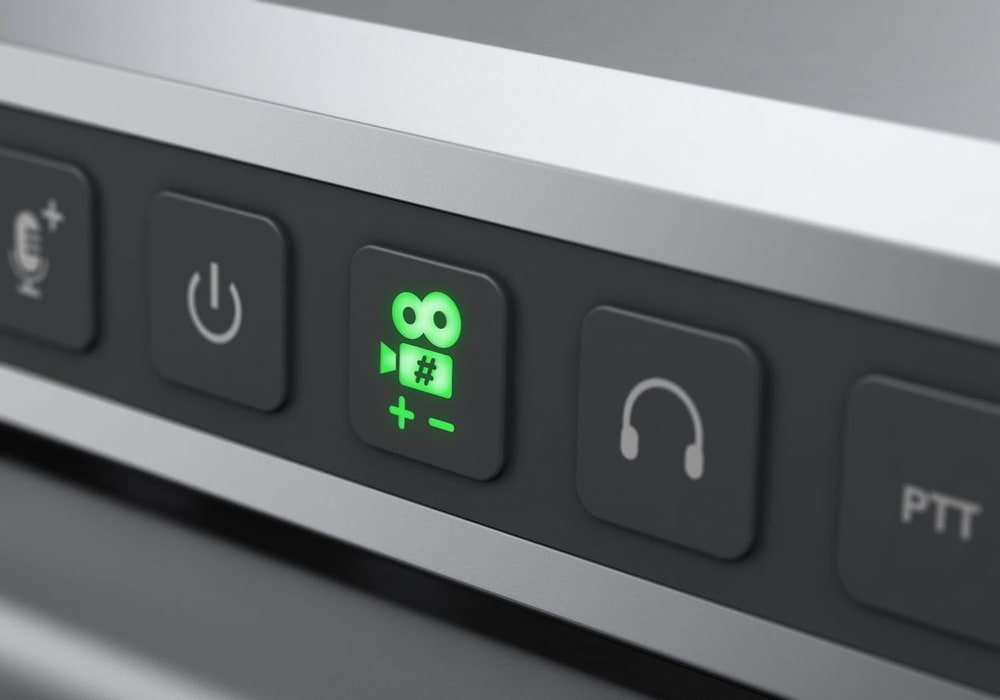

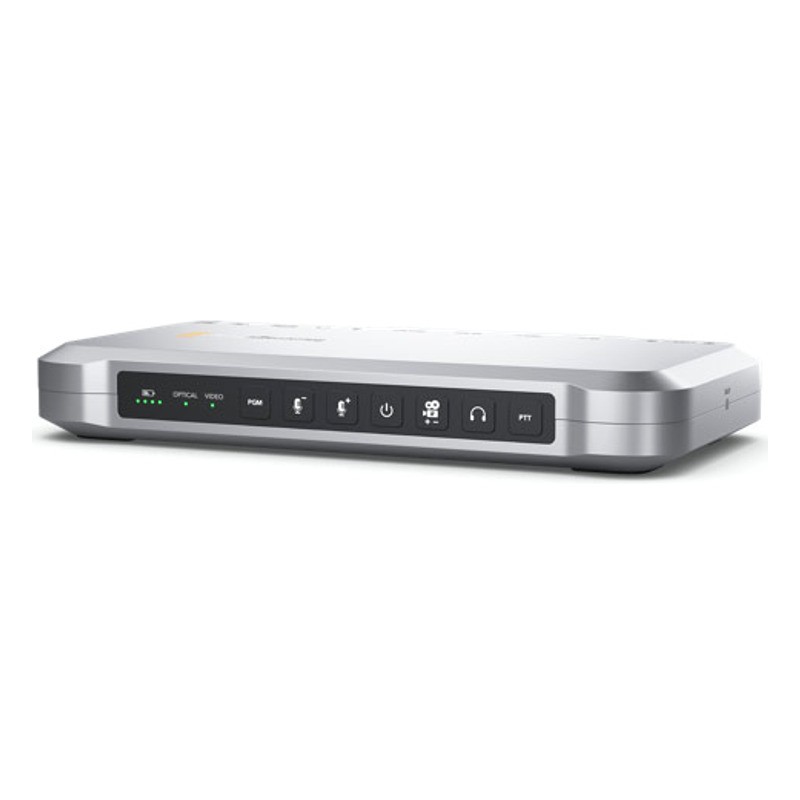

Bedienung unter dem Daumen

Beleuchtete Tasten an der Seite des Konverters steuern Stromversorgung, Tally und Kopfhörer. Die PTT-Taste schaltet das Talkback-Mikrofon nur, solange sie gedrückt ist – in die Regie gelangt nichts Unnötiges.

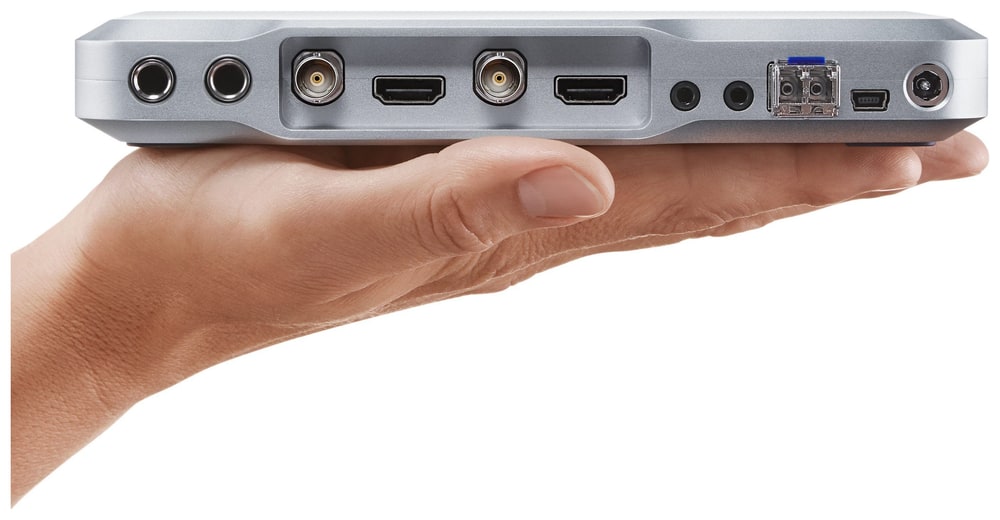

Robustes Aluminiumgehäuse

Das Chassis besteht aus massiver Aluminiumlegierung und hält dem harten Live-Betrieb stand. SDI- und HDMI-Anschlüsse sowie zwei 6,35-mm-TRS-Eingänge liegen hinten, der integrierte Clip erleichtert das Tragen am Gürtel.

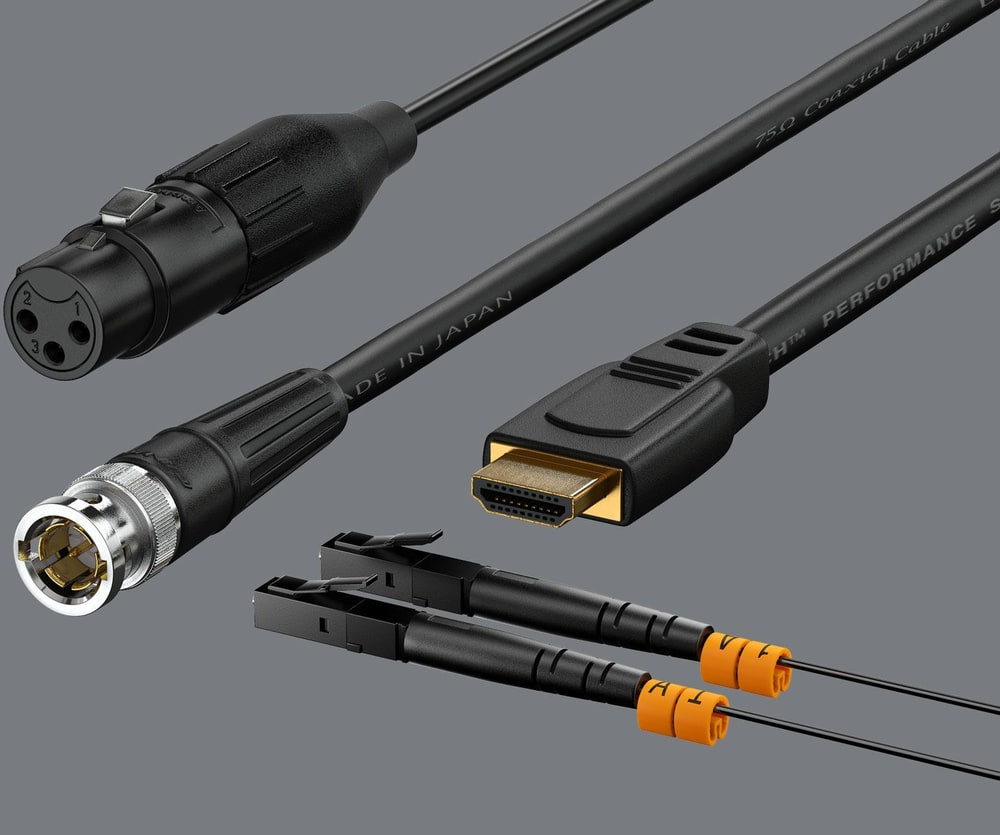

Übliche Kabel und Stecker

Der Konverter nutzt Standardanschlüsse: BNC für SDI, HDMI Typ A, Klinke für Ton und Talkback und Duplex-LC für Single-Mode-Glasfaser. Die Kabel gibt es bei jedem Netzwerkhändler.

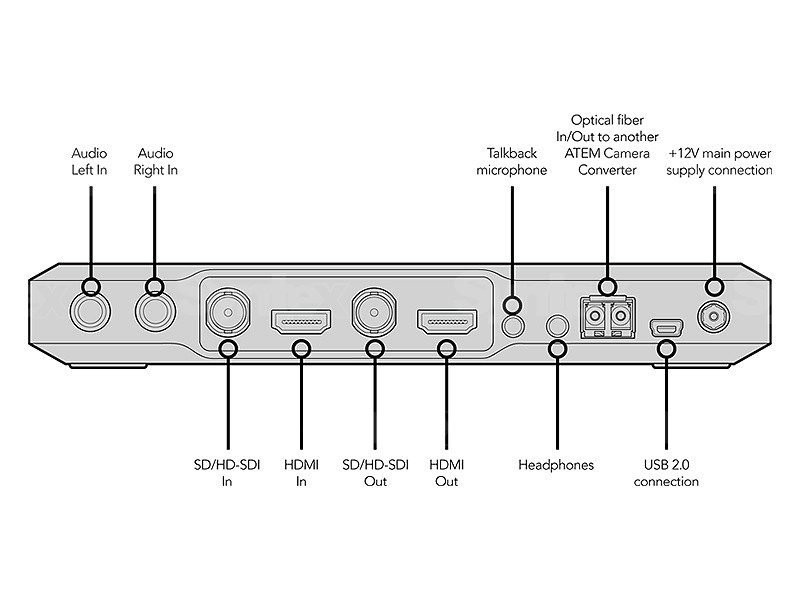

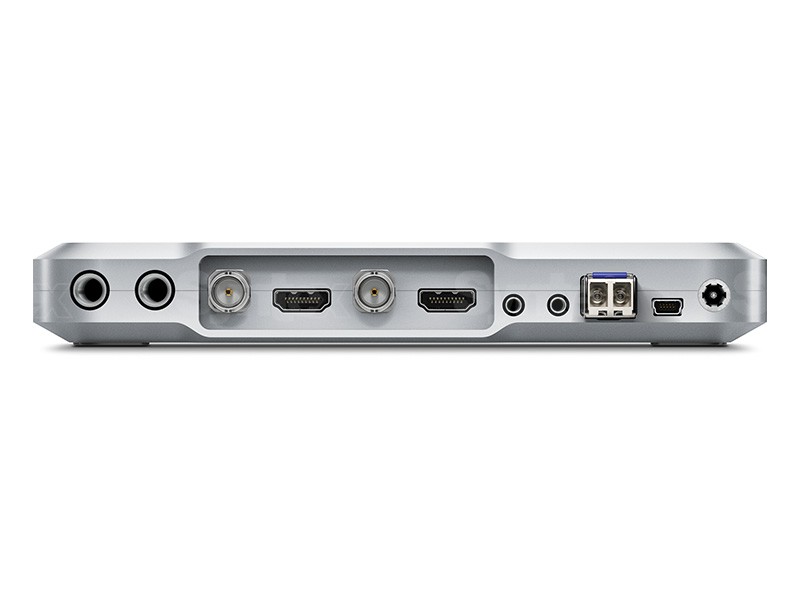

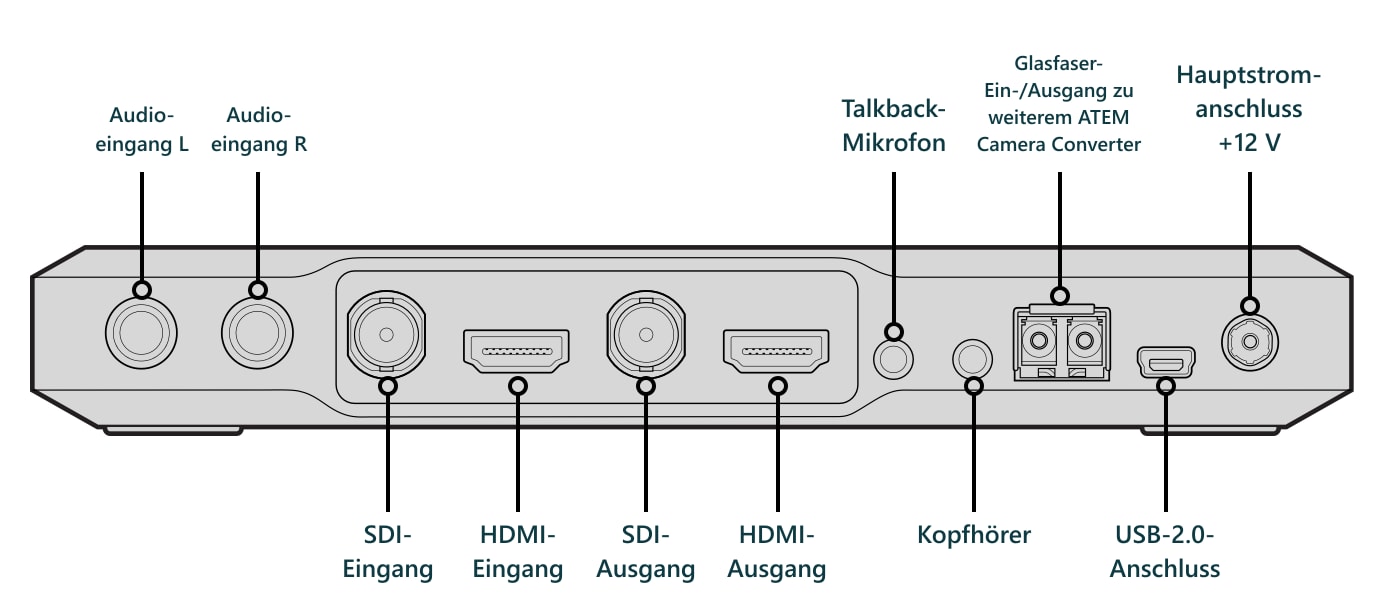

Anschlüsse

Auf der Rückseite liegen SDI- und HDMI-Ein- und -Ausgänge, zwei Toneingänge, Anschlüsse für Talkback-Mikrofon und Kopfhörer, der optische LC-Anschluss, USB für die Einrichtung und der +12-V-Stromeingang.
