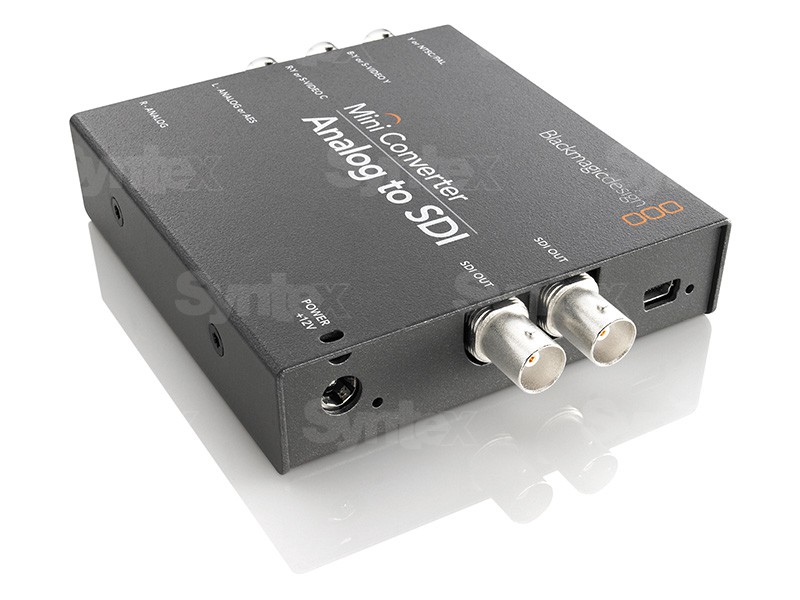

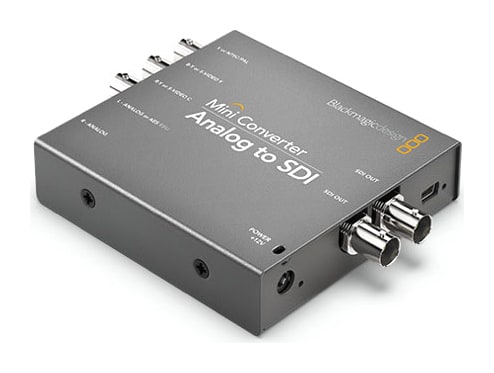

Blackmagic Design Mini Converter Analog to SDI

+3
Artikelcode: CONVMAAS2

Der Blackmagic Mini Converter Analog to SDI wandelt analoges Komponentenvideo in SD/HD, S-Video und Composite PAL/NTSC in digitales SDI mit zwei Ausgängen. Er bettet symmetrischen Analogton oder digitales AES/EBU in das SDI-Signal ein, sodass Sie Betacam-SP- und VHS-Player, Set-Top-Boxen, Spielkonsolen und HDV-Kameras an aktuelle SDI-Technik anschließen.

Weitere Informationen

276 € inkl. MwSt. 230 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: morgen
Zu versenden 1 Stück
Praha 1 Stück
Artikelcode:
CONVMAAS2
Zum Vergleich hinzufügen Preisentwicklung

Top-Zubehör für Blackmagic Design Mini Converter Analog to SDI

Infinitek L-3C2VS 1m FLEX HD-SDI Kabel BNC-BNC YEL

Canare L-3C2VS YEL BNC (M-Stecker) / BNC (M-Stecker) 1m
12 €
Zu versenden > 5 Stück

Blackmagic Design Power Supply - Mini Converters 12V12W Locking

Netzteil 12 V / 12 W für die Konverter der Serie Blackmagic Mini Converters und den
31 €
Zu versenden 1 Stück

Blackmagic Design Power Supply - Converters 12V10W

Netzteil 12 V / 10 W für die Konverter der Serie Blackmagic Mini Converters und den
68 €
auf Anfrage

Infinitek L-3.3CUHWS 1m FLEX 12G-SDI Kabel BNC-BNC

Koaxialkabel, speziell für den mobilen Einsatz von 12G-SDI entwickelt, mit ausgezeichneter
19 €
auf Anfrage
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Blackmagic Mini Converter Analog to SDI wandelt analoges Komponentenvideo in SD/HD, S-Video und Composite PAL/NTSC in digitales SDI mit zwei Ausgängen. Er bettet symmetrischen Analogton oder digitales AES/EBU in das SDI-Signal ein, sodass Sie Betacam-SP- und VHS-Player, Set-Top-Boxen, Spielkonsolen und HDV-Kameras an aktuelle SDI-Technik anschließen.

Analoges Bild zu SDI

Der Mini Converter Analog to SDI verbindet analoge Komponentengeräte mit aktueller SDI-Infrastruktur. Er wandelt SD- und HD-Video einschließlich PAL und NTSC und bettet Analogton oder AES/EBU in das SDI-Signal ein.

Analogeingang2× SDI-AusgangAES/EBUPAL / NTSCNetzteil im Lieferumfang

Komponenten, S-Video und Composite

Die Eingänge nehmen Komponentenvideo in SD und HD, S-Video sowie Composite PAL und NTSC an. Das SDI-Signal folgt automatisch dem Format des Analogeingangs.

Bandarchiv

Digitalisieren Sie Aufnahmen von Betacam-SP- und VHS-Playern.

Set-Top-Boxen und Konsolen

Binden Sie analoge Ausgänge in ein SDI-Studio ein.

HDV-Kameras

Wandeln Sie den Komponentenausgang der Kamera in SDI.

Zwei SDI-Ausgänge

Ein Signal versorgt Bildmischer und Rekorder gleichzeitig.

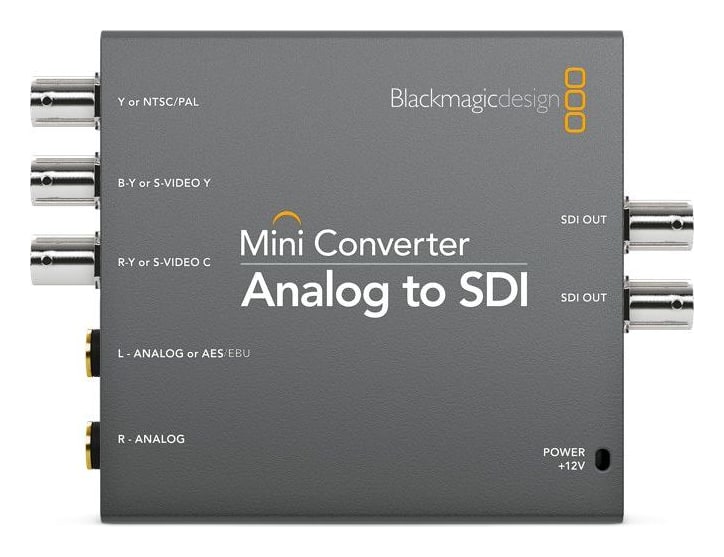

Analoges Video in hoher Qualität

Drei BNC-Anschlüsse nehmen Komponentenvideo Y, B-Y, R-Y in SD und HD, S-Video (Y/C) oder Composite PAL und NTSC an. Der Konverter verarbeitet das Bild mit 10-Bit-Präzision und sehr geringem Rauschen, sodass ältere Analoggeräte ein sauberes Bild ins SDI liefern.

Mini Converter Analog to SDI – Analoges Video in hoher Qualität

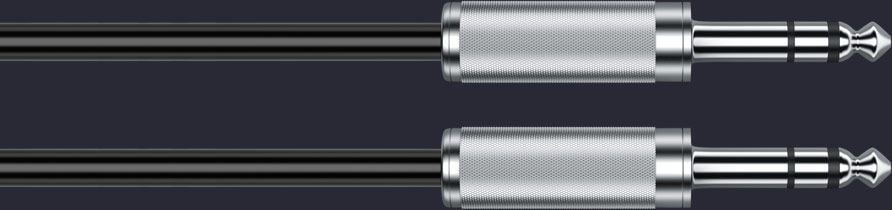

Ton in SDI eingebettet

Zwei Kanäle symmetrischer Analogton werden über 6,35-mm-Klinken angeschlossen, der linke Eingang dient zugleich für digitales AES/EBU. Der Ton wird mit 48 kHz und 24 Bit in das SDI-Signal eingebettet und bleibt synchron zum Bild.

Mini Converter Analog to SDI – Ton in SDI eingebettet

Zwei SDI-Ausgänge

Das Signal liegt gleichzeitig an zwei SDI-Ausgängen in SD- und HD-Normen an: 525i59.94 NTSC, 625i50 PAL, 720p50 bis 720p60 und 1080i50 bis 1080i60. Das Ausgangsformat folgt automatisch dem Analogeingang, und Reclocking hält das Signal stabil.

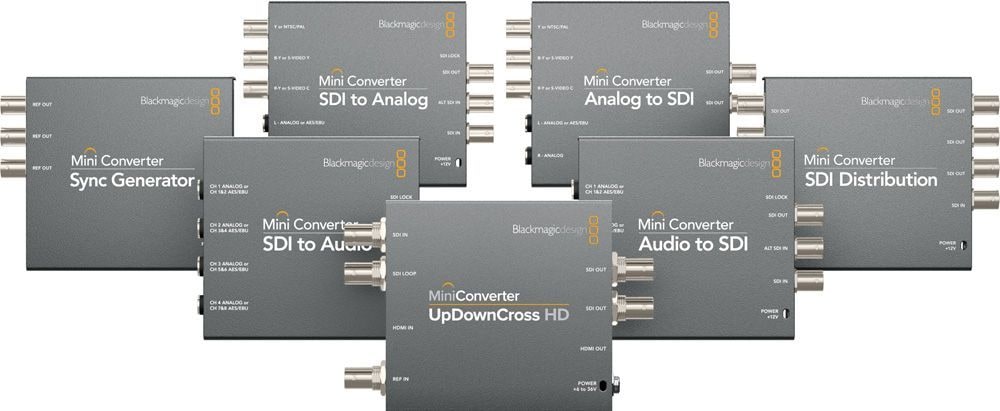

Für Archiv und Live-Einsatz

Binden Sie analoge Player, Set-Top-Boxen, Spielkonsolen oder HDV-Kameras in SDI-Studiostrecken ein. Der Konverter gehört zur Mini-Converter-Serie, die Wandlungen von analogem Bild, SDI, HDMI und Ton abdeckt.

Mini Converter Analog to SDI – Für Archiv und Live-Einsatz

Einstellung per Mini-Schalter oder über USB

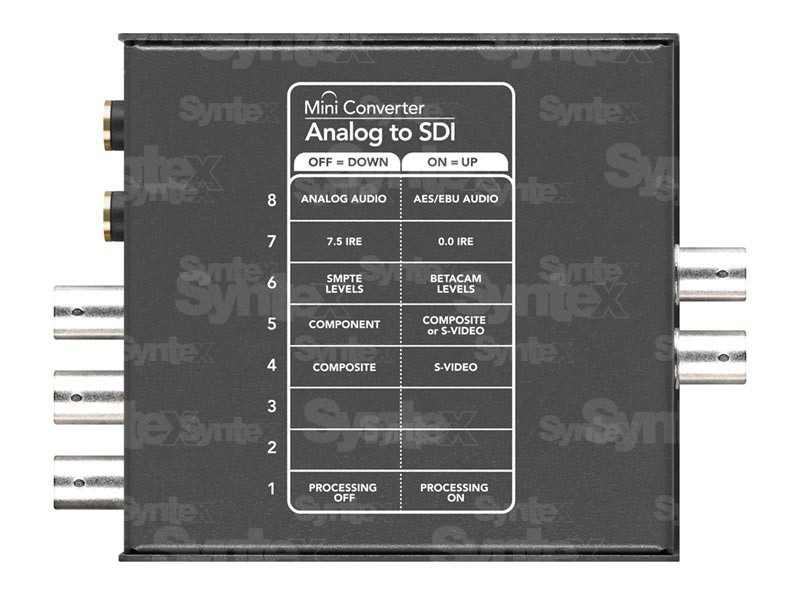

Die Funktionen werden mit Mini-Schaltern nach dem auf dem Konverter aufgedruckten Schema gewählt: Analogton oder AES/EBU, Level 7,5 IRE oder 0 IRE, SMPTE- oder Betacam-Level, Komponenten- oder Composite/S-Video-Eingang und dabei die Wahl zwischen Composite und S-Video. Über USB und die Anwendung für macOS und Windows lassen sich die Einstellungen am Computer ändern und neue Software aufspielen.

Im Rack, im Ü-Wagen und draußen

Die Konverter der Serie Mini Converter sind für den Dauerbetrieb gebaut: Das kompakte Metallgehäuse passt in ein Studio-Rack, in einen Ü-Wagen und zu Sportveranstaltungen im Freien. Die Anschlüsse sind gut erreichbar und nutzen Standardkabel.

Mini Converter Analog to SDI – Im Rack, im Ü-Wagen und draußen

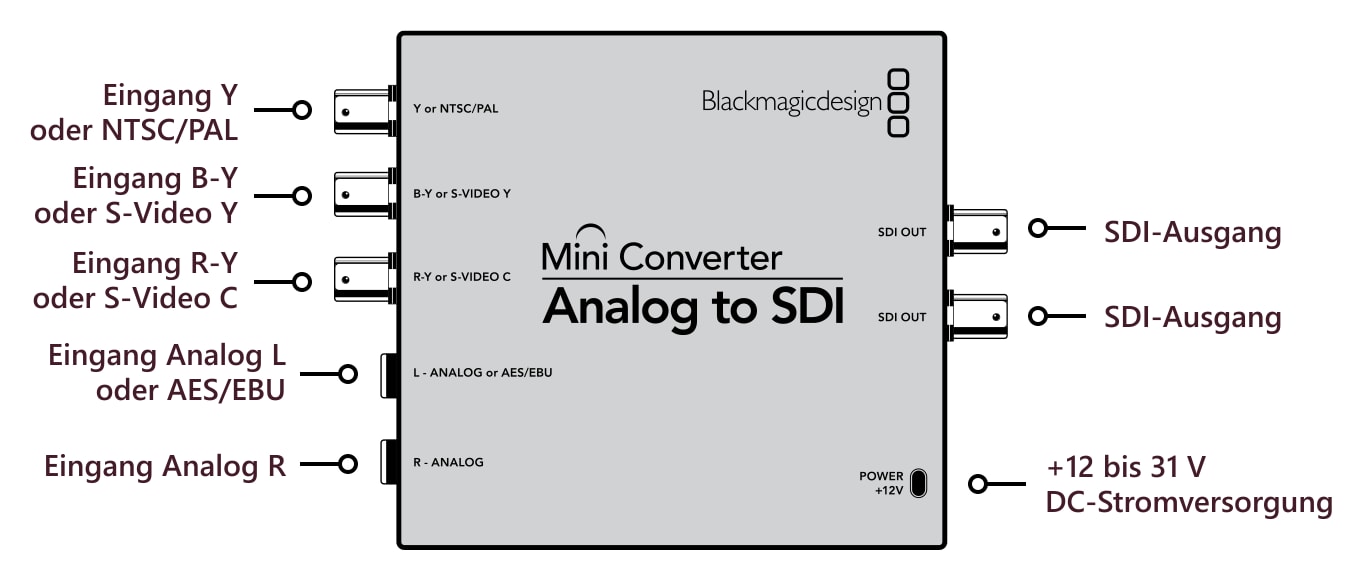

Anschlüsse

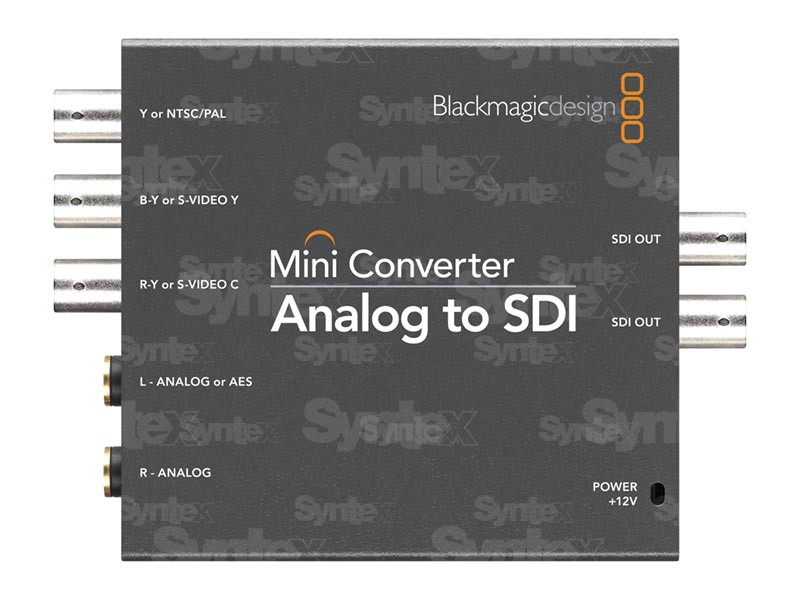

Auf einer Seite befinden sich drei BNC-Anschlüsse für analoges Video (Y oder NTSC/PAL, B-Y oder S-Video Y, R-Y oder S-Video C) und zwei Klinkenbuchsen für Ton (links für analog oder AES/EBU, rechts für analog), auf der anderen zwei SDI-Ausgänge mit BNC-Anschlüssen und der Stromeingang.

Mini Converter Analog to SDI – Anschlüsse

Weitere Informationen

Über die Mini-Converter-Serie

Die Mini-Converter-Serie ist für professionelles Broadcast, Postproduktion und AV-Installationen konzipiert. Ein kompaktes Metallchassis, hochwertige Anschlüsse und Standardverkabelung sorgen für einen zuverlässigen Einsatz im Studio, in der Regie und in mobilen Systemen.

Die Grundeinstellungen werden mit Mini-Schaltern nach dem direkt auf dem Gerät aufgedruckten Schema gewählt; USB dient zur Konfiguration und für Updates. Der Konverter verarbeitet unterstützte Formate automatisch und hält Bild und Ton im gesamten Signalweg stabil.

Die Elektronik verarbeitet unterstützte SD- und HD-Formate automatisch und sorgt bei SDI-Modellen für ein stabiles Signal im gesamten Weg. Das Ergebnis ist eine praktische Verbindung älterer und aktueller Technik ohne unnötig komplizierte Infrastruktur.

VERPACKUNGSINHALT

  • Mini Converter Analog to SDI
  • Universelles 12-V-Netzteil mit internationalen Steckdosenadaptern

SPEZIFIKATIONEN

  • Analoge Videoeingänge: Komponenten SD/HD (Y, B-Y, R-Y), S-Video, Composite NTSC und PAL (3× BNC)
  • SDI-Ausgänge: 2× SDI (SD und HD), Format automatisch nach dem Analogeingang
  • Analoge Audioeingänge: 2 Kanäle symmetrischer Analogton, Klinke 6,35 mm
  • Digitale Audioeingänge: 2 Kanäle AES/EBU (gemeinsame Buchse mit dem linken Analogkanal)
  • Automatische Erkennung: SD, HD
  • SD-Normen: 525i59.94 NTSC, 625i50 PAL
  • HD-Normen: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60
  • SDI-Konformität: SMPTE 259M, 292M, 296M, ITU-R BT.656 und BT.601
  • SDI-Abtastung und Farbraum: 4:2:2, YUV
  • Analoge Abtastung und Farbraum: 4:2:2, YUV
  • Audioabtastung: 48 kHz, 24 Bit
  • Reclocking: ja
  • USB-Anschluss: USB 2.0 High Speed (480 Mb/s)
  • Einstellungen: Mini-Schalter oder Software über USB
  • Software-Updates: über USB von einem Mac- oder Windows-Computer
  • Betriebssysteme: macOS 10.15 Catalina, macOS 11.1 Big Sur oder neuer, Windows 10 (64 Bit)
  • Netzteil: universell 12 V mit internationalen Steckdosenadaptern, Kabelbefestigungspunkt
  • Betriebsspannung: 12–31 V DC
  • Leistungsaufnahme: 6,50 W
  • Betriebstemperatur: 0 bis 40 °C
  • Lagertemperatur: −20 bis 45 °C
  • Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend

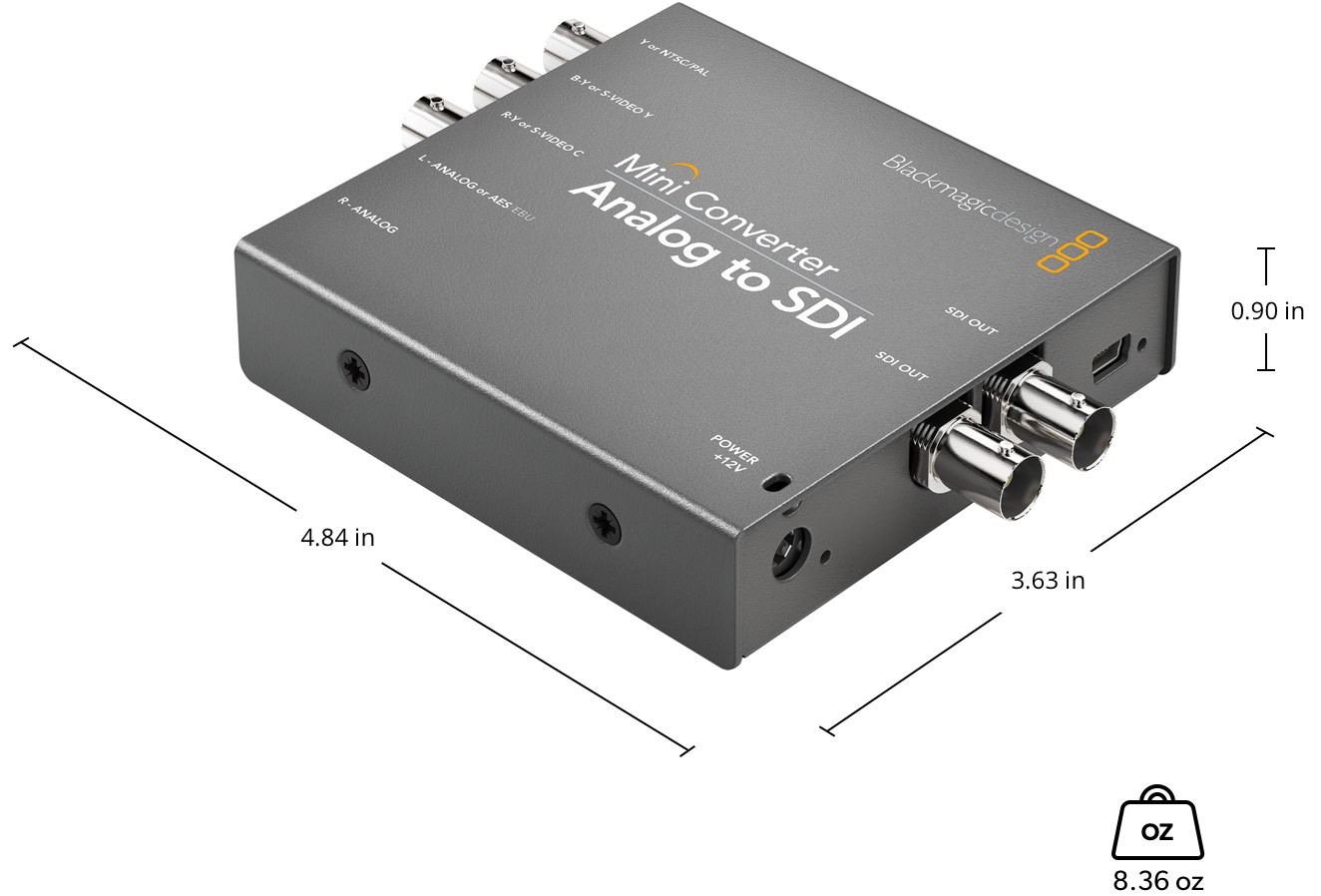

  • Abmessungen (L × B × H): 4,84 × 3,63 × 0,90 in (123 × 92 × 23 mm)
  • Gewicht: 8,36 oz (237 g)
  • Garantie: 3 Jahre (eingeschränkte Herstellergarantie)
