Blackmagic Design SmartView 4K G3

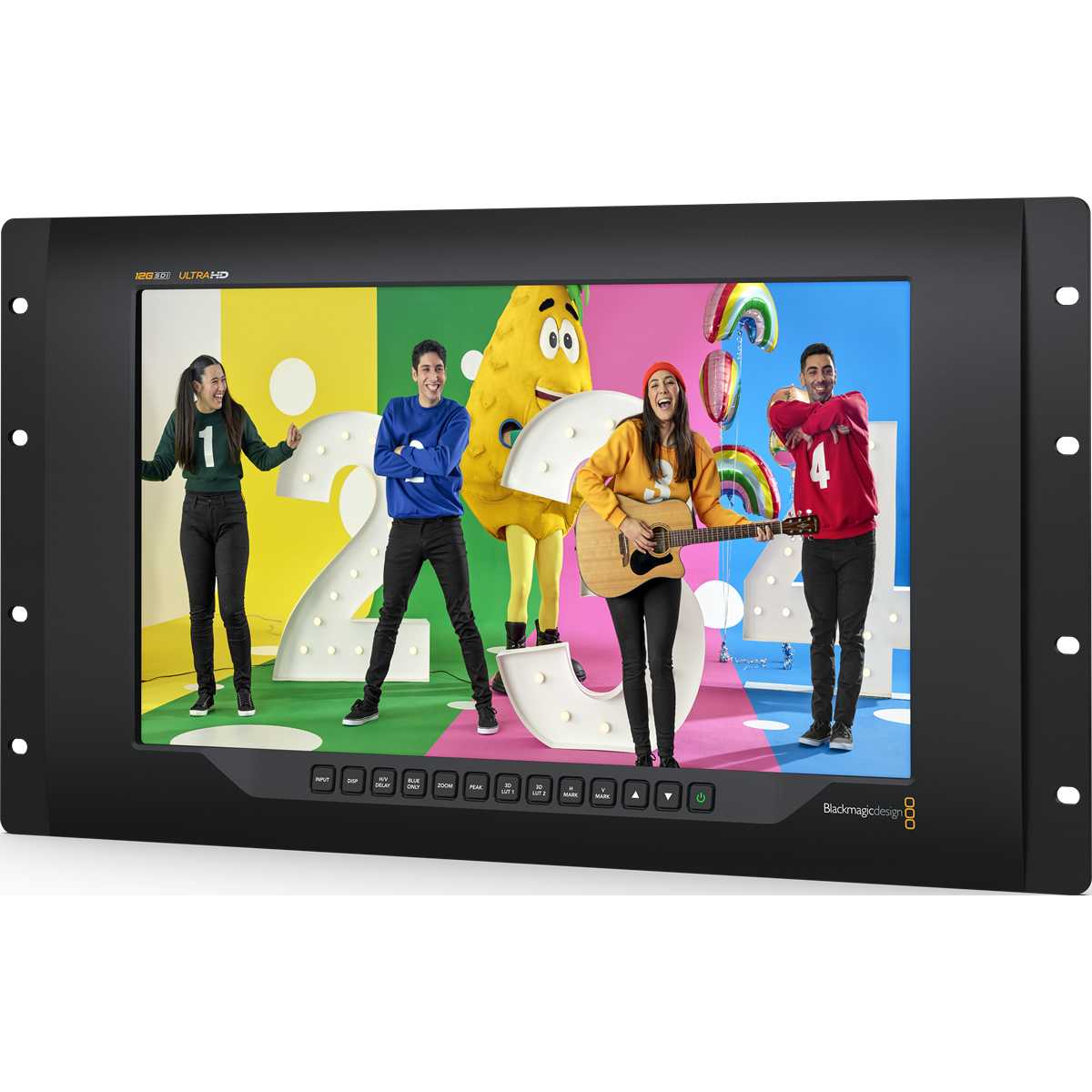

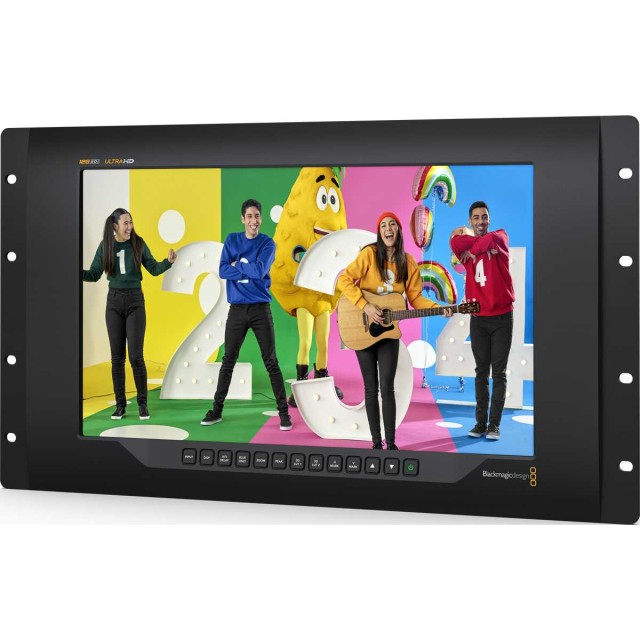

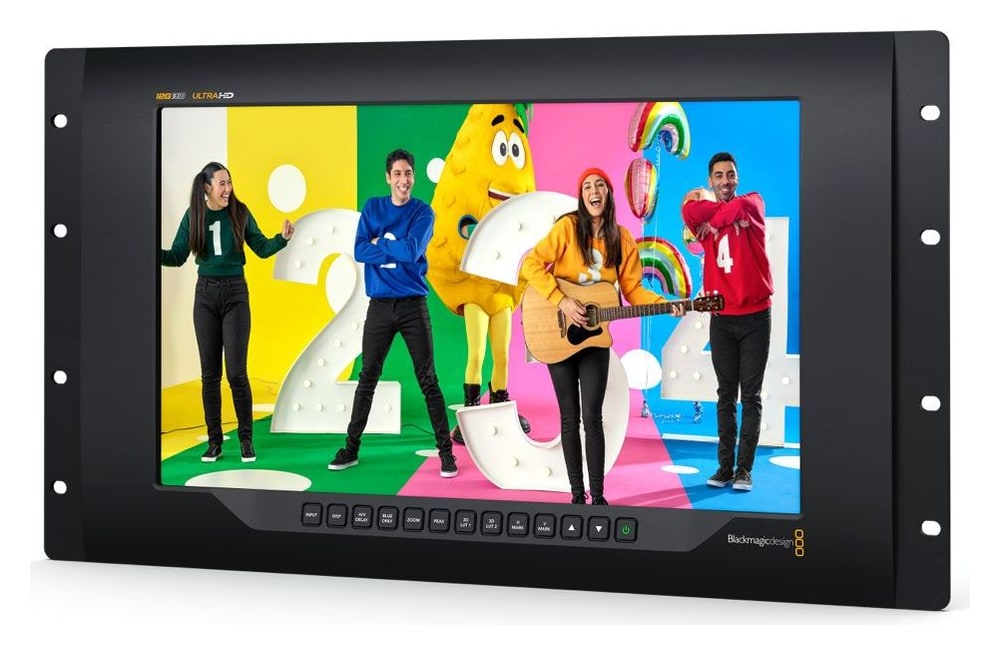

Blackmagic Design SmartView 4K G3 ist ein Ultra-HD-Broadcast-Monitor mit 12G-SDI- und SMPTE-2110-IP-Eingängen. Der Rack-Monitor wird direkt an IP-Sendesysteme ebenso wie an professionelle 12G-SDI-Technik bis 2160p60 angeschlossen und eignet sich daher für Broadcast und Live-Produktion. Er bietet 3D-LUTs, Fokus-Peaking, H/V-Verzögerung, Nur-Blau-Anzeige, Bildrahmenhilfen und die Anzeige des Sicherheitsbereichs.

Ultra-HD-Monitoring für SDI und IP

SmartView 4K G3 verbindet 12G-SDI-Geräte und SMPTE-2110-IP-Arbeitsplätze bis 2160p60. Im 19″-Rack bietet er volle Ultra-HD-Darstellung, 3D-LUTs und praktische Werkzeuge für präzise Schärfe und Bildgestaltung.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D-LUTAC + 12 V DC

SDI-Monitoring überall, wo Sie es brauchen

SmartView-Monitore werden in Racks, Übertragungswagen und Transportkoffer eingebaut, schalten das Eingangsformat automatisch um und lassen sich alle von einem Computer aus über Ethernet einstellen.

Volle Ultra-HD-Auflösung

Das Panel mit 3840 × 2160 zeigt jedes Pixel eines Ultra-HD-Bildes bis 2160p60, ohne Overscan bis an die Ränder.

3D-LUTs für die Vorschau

Geladene 3D-LUTs wandeln ein Log- oder HDR-Signal in die korrekte Darstellung um oder verleihen einen kreativen Look.

Werkzeuge für Schärfe und Bildgestaltung

Fokus-Peaking, Zoom, Bildrahmenhilfen, H/V-Verzögerung und Nur-Blau-Anzeige auf eigenen Tasten.

AC und 12 V DC

Internes Netzteil 100–240 V AC und ein 12-V-DC-Eingang für Akku oder Notstromversorgung.

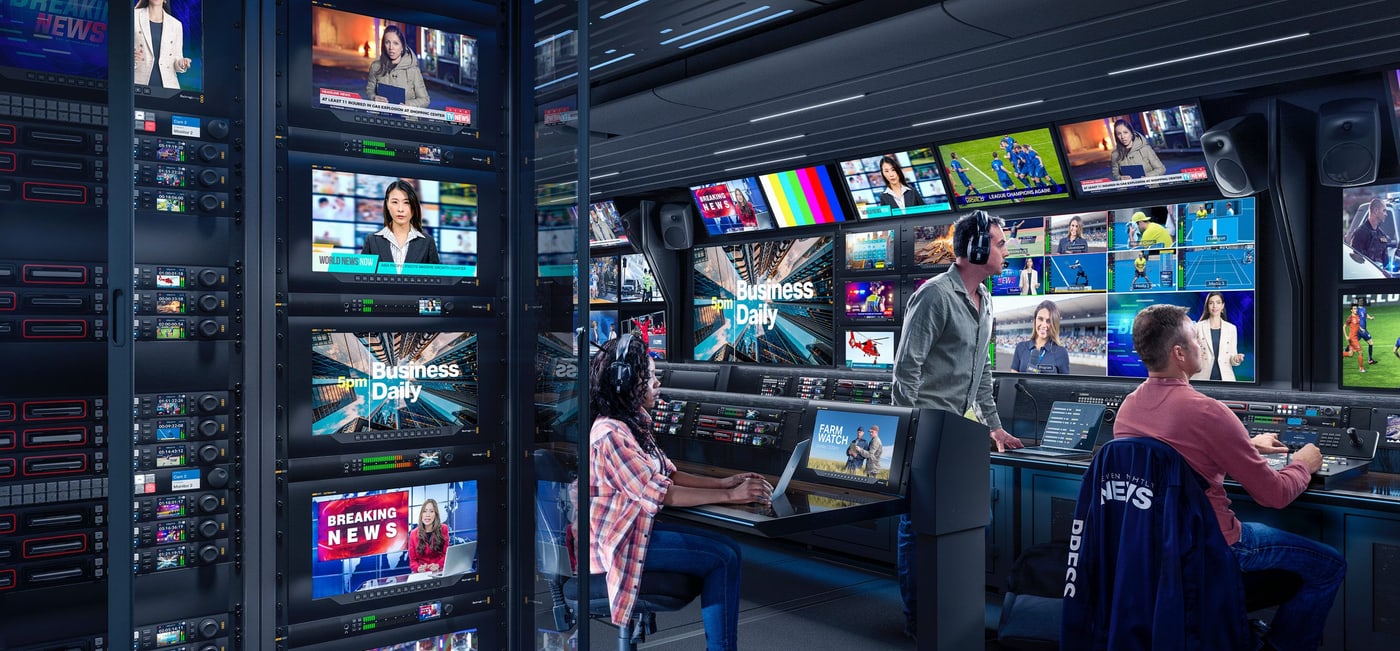

IP, SDI und Monitoring in einem Rack-Monitor

SmartView 4K G3 hat integrierte optische und kupferbasierte SMPTE-2110-IP-Anschlüsse und lässt sich so direkt an IP-Videosysteme anschließen. Zwei 12G-SDI-Eingänge verbinden eine breite Palette professioneller Technik, und der gewählte 12G-SDI- oder 2110-Eingang kann an den 12G-SDI-Loop-Ausgang durchgereicht werden. Zwischen SDI und IP schalten Sie mit einer einzigen Taste um.

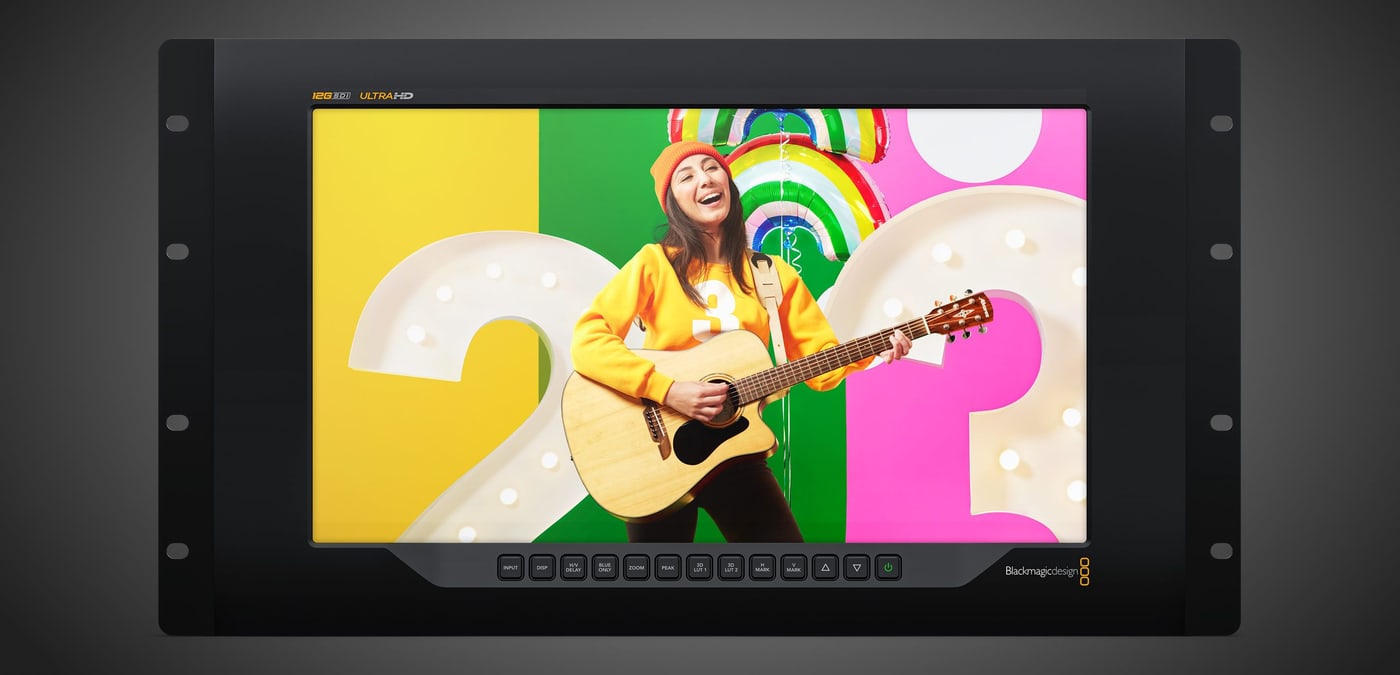

Ultra-HD-Panel ohne Overscan

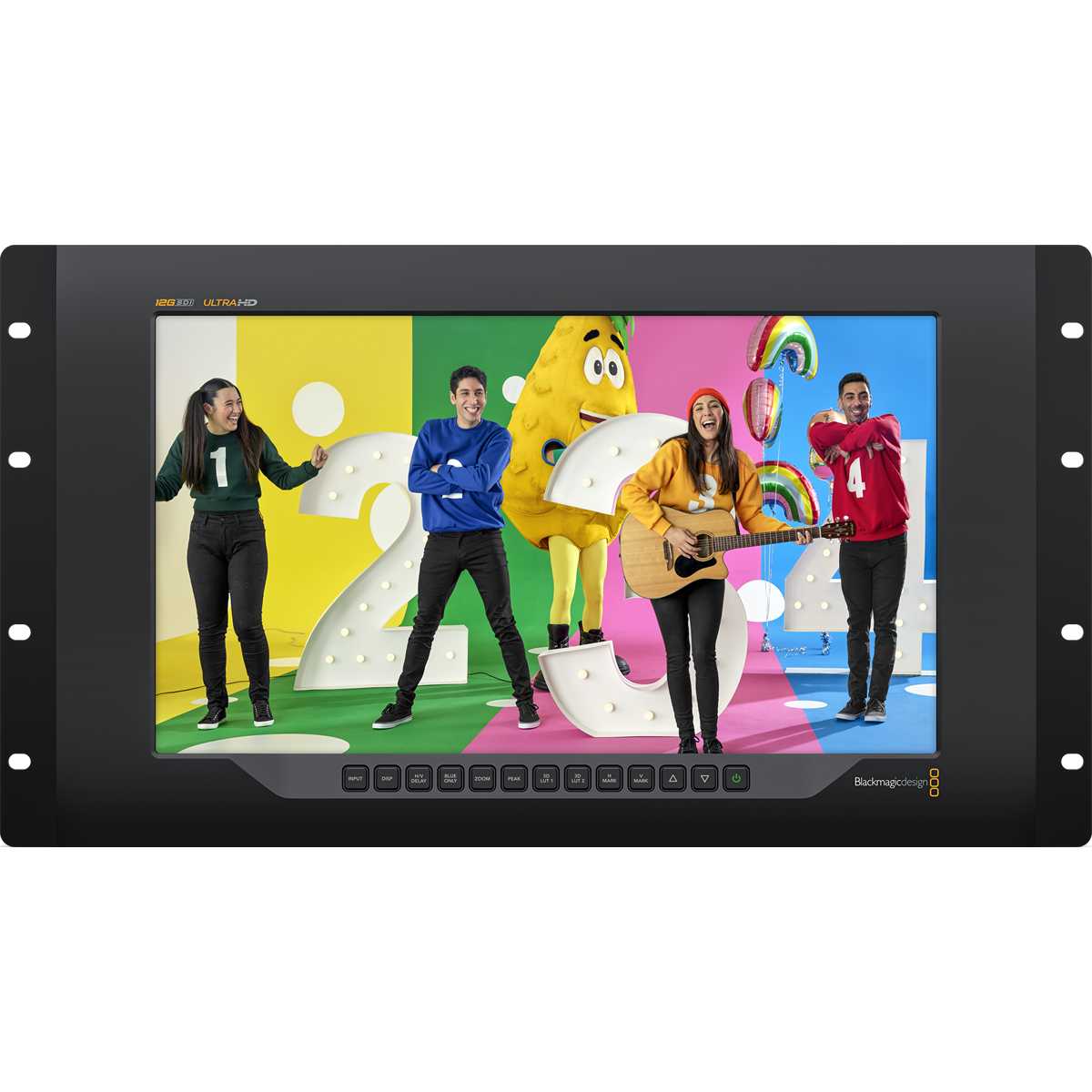

Das LCD mit voller Ultra-HD-Auflösung zeigt jedes Pixel des Eingangsbildes. Für Broadcast rastet es auch bei häufigem Umschalten eines Routers schnell auf eine neue Quelle ein und beschneidet das Bild anders als ein Fernseher nicht, sodass Sie alle Pixel bis zum Rand sehen. Die Bedientasten unter dem Panel sind leicht geneigt, sodass Sie das Display nie berühren müssen.

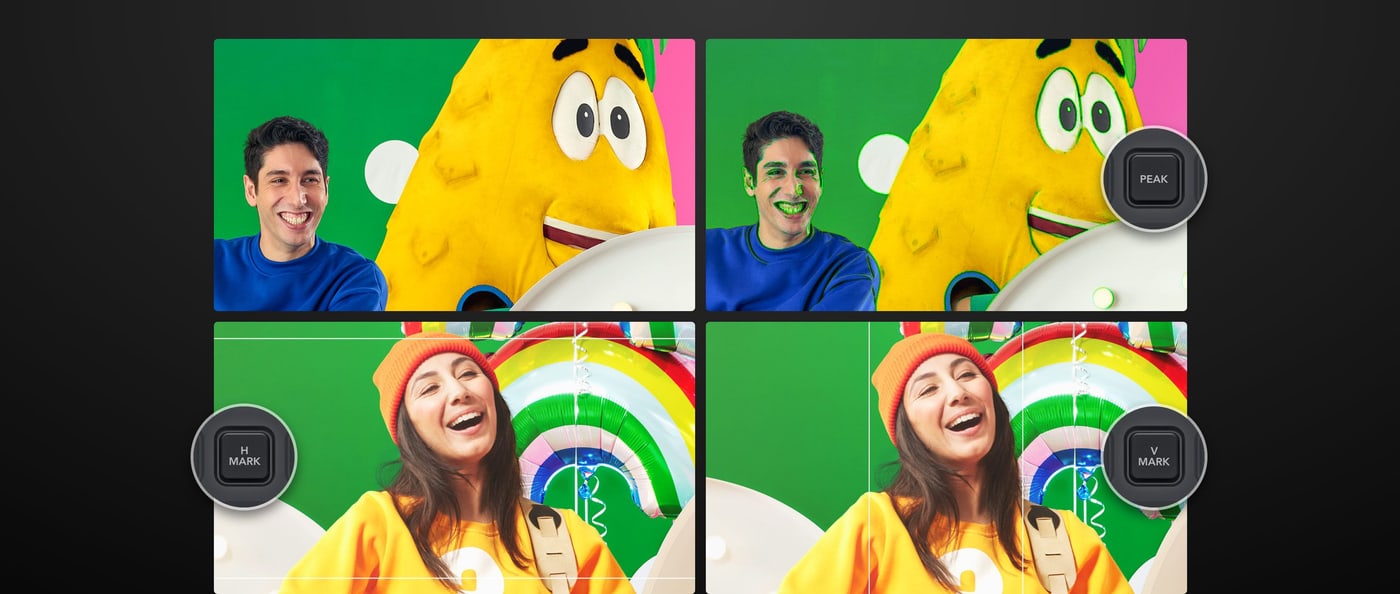

Bildkontrolle direkt am Bedienfeld

Eigene Tasten bieten Zugriff auf Eingangswahl, Helligkeit, H/V-Verzögerung, Nur-Blau-Anzeige und Zoom. Die Overlays umfassen Bild- und Titel-Sicherheitsbereich, vier unabhängige Bildrahmenhilfen (zwei vertikale und zwei horizontale) sowie Fokus-Peaking mit eigener Taste – hilfreich bei der Arbeit mit Kameras und bei der Kontrolle des Seitenverhältnisses.

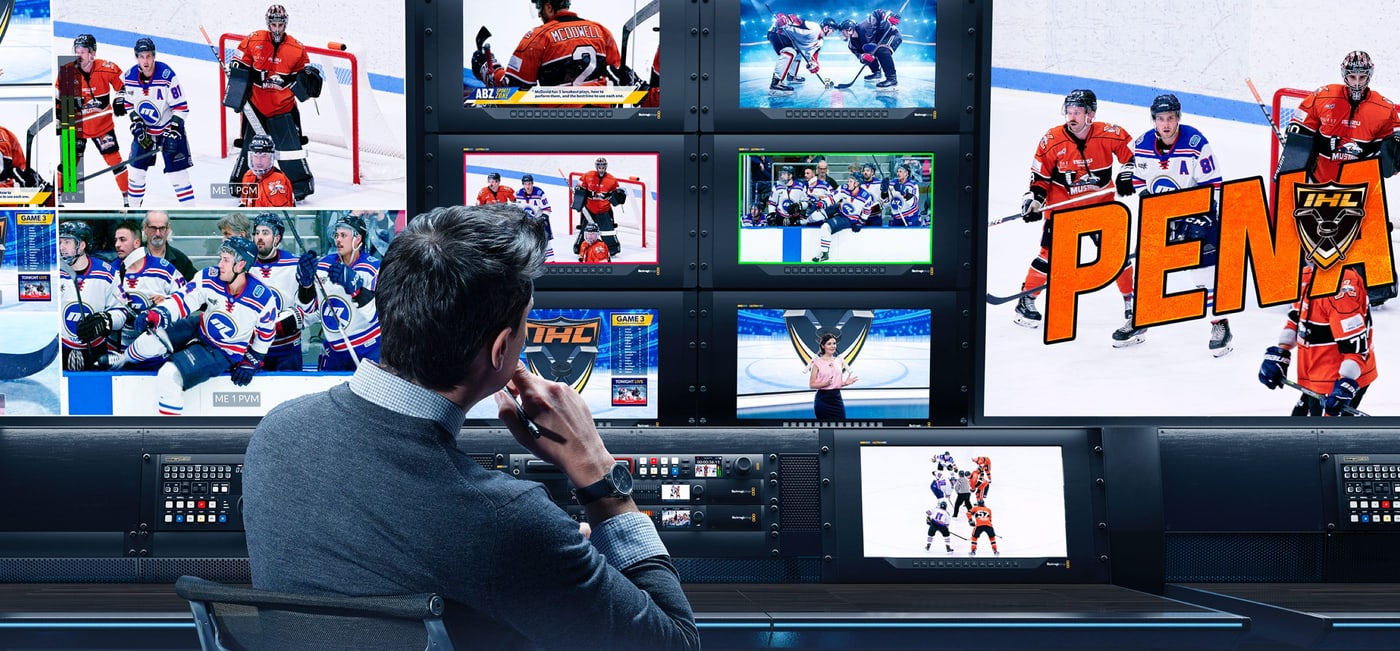

Tally-Rahmen für den Sendestatus

SmartView 4K G3 unterstützt das Blackmagic SDI Tally Protocol und lässt einen Rahmen um das Bild aufleuchten – rot für On Air, grün für Vorschau. Mit ATEM-Mischern genügt so ein einziges BNC-Kabel für Bild und Tally. Zusätzlich steht ein Tally-Eingang mit 9-poligem D-Sub-Anschluss zur Verfügung.

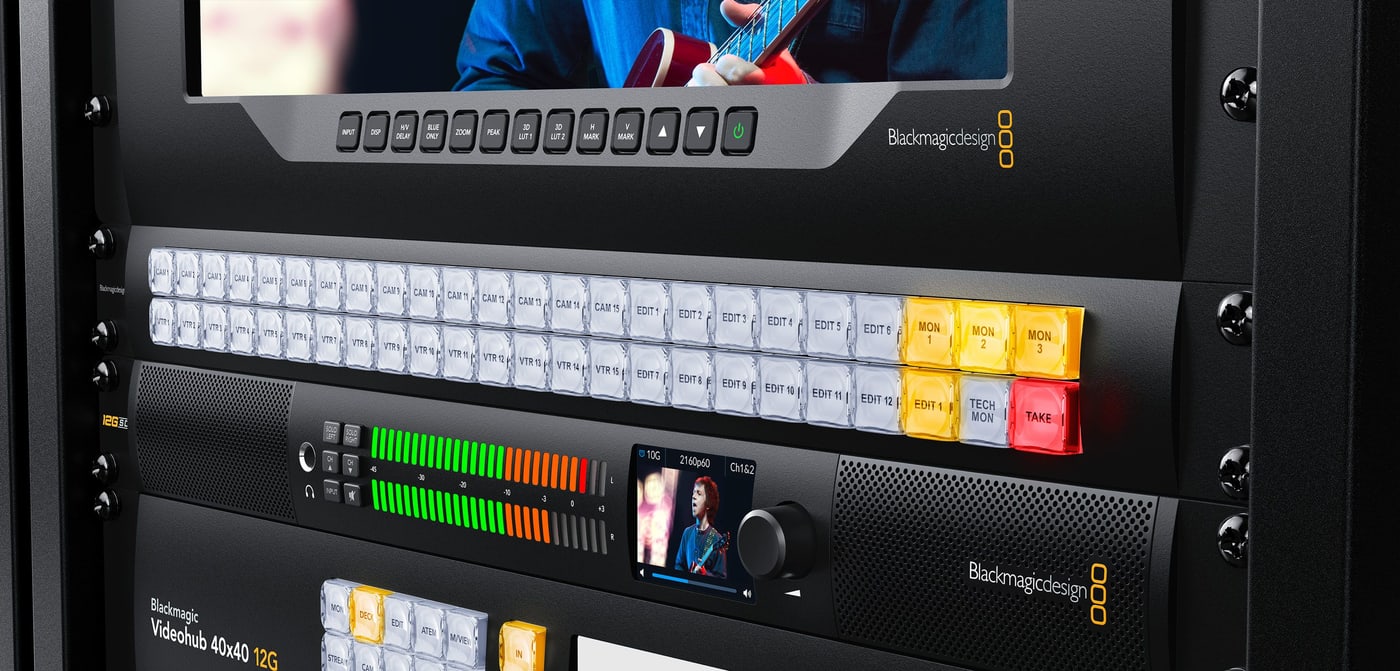

NMOS und virtuelles Routing

SmartView 4K G3 ist über Glasfaser ebenso wie über 10G-Kupfer-Ethernet voll SMPTE-2110-konform: Er unterstützt unkomprimiertes SMPTE-2110-20, den Blackmagic-IP-Codec für Ultra HD mit hoher Bildrate sowie SMPTE-2110-21, -30 und -40. Dank NMOS (IS-04 und IS-05) arbeiten 2110-Geräte wie ein großer virtueller Router, und Videohub Smart Control kann im 2110-Netzwerk als NMOS-Controller dienen.

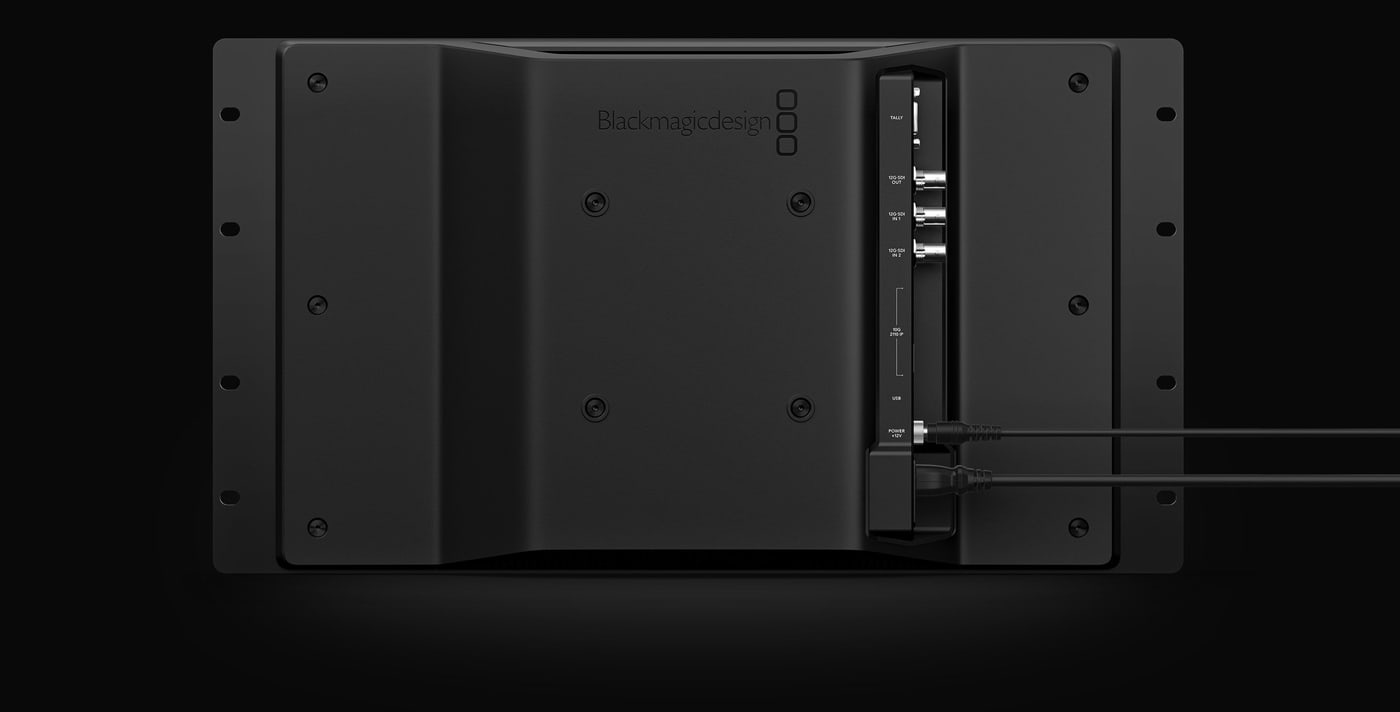

Robustes Aluminiumgehäuse und doppelte Stromversorgung

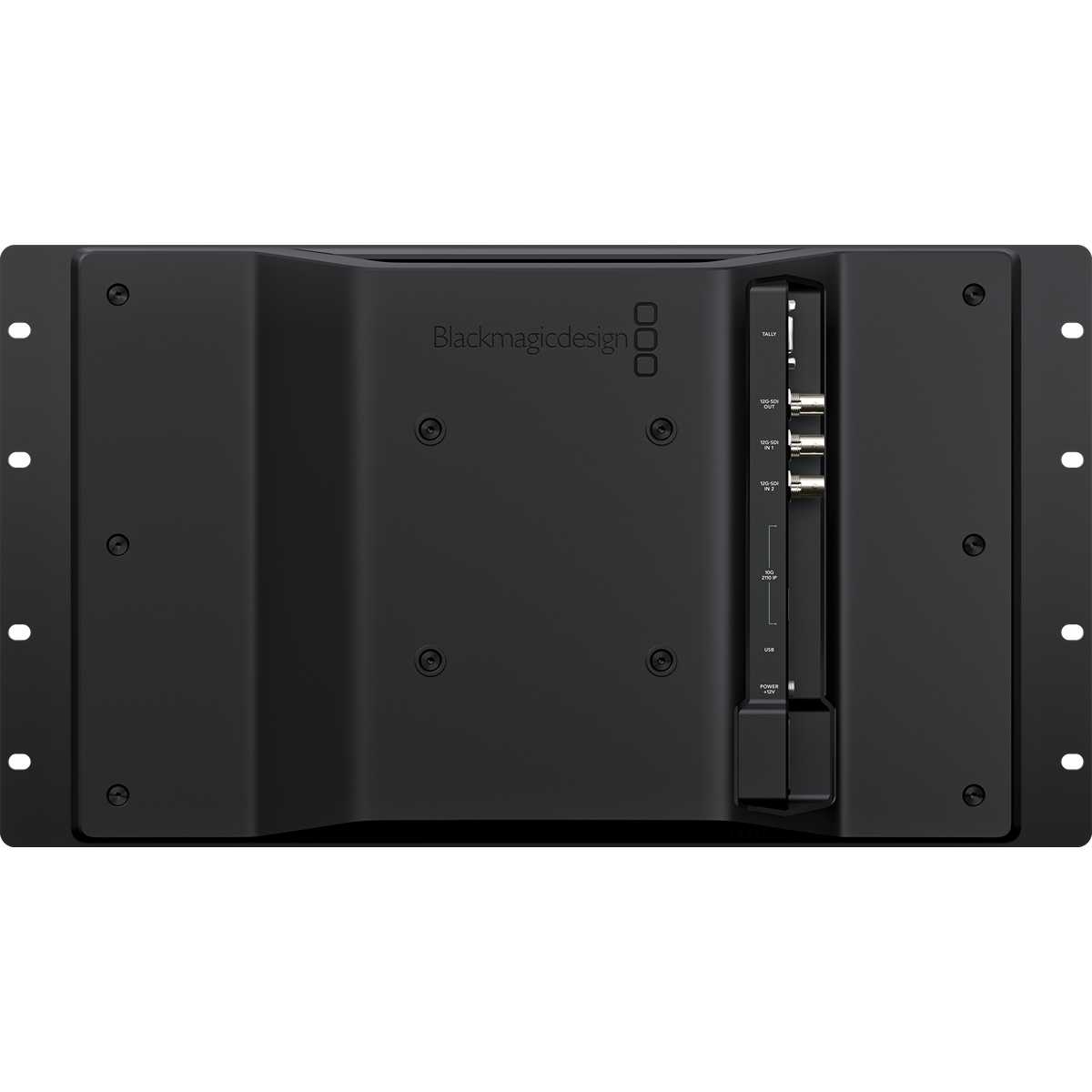

Das gefräste Aluminiumgehäuse ist nur wenige Zentimeter tief und lässt hinter dem Monitor Platz für die Belüftung des Racks; hinten befinden sich die Videoanschlüsse und VESA-Befestigungspunkte. Das interne Netzteil 100–240 V AC ergänzt ein 12-V-DC-Eingang für Akku oder Notstromversorgung, falls das interne Netzteil ausfällt.

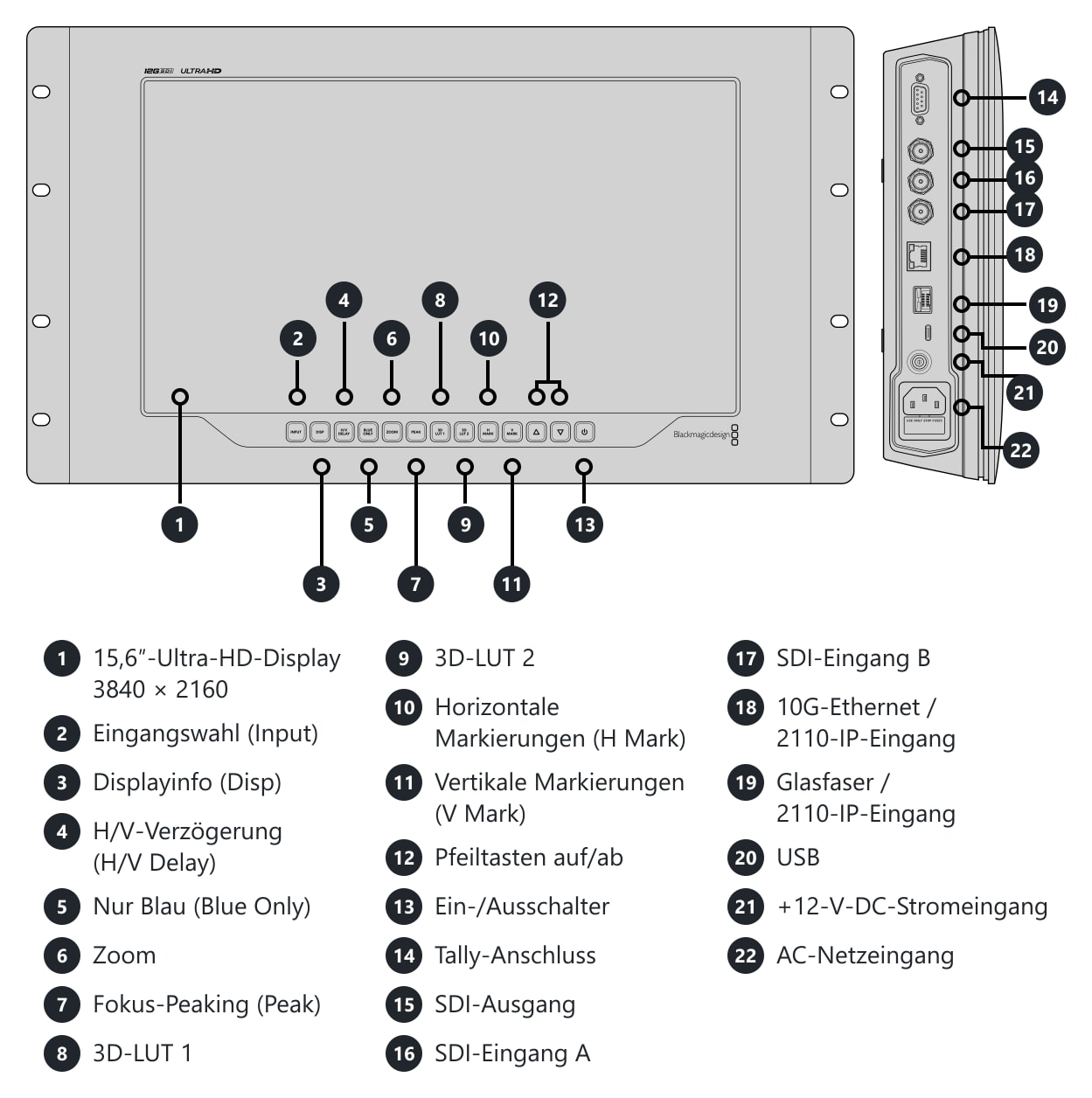

Anschlüsse und Bedienelemente

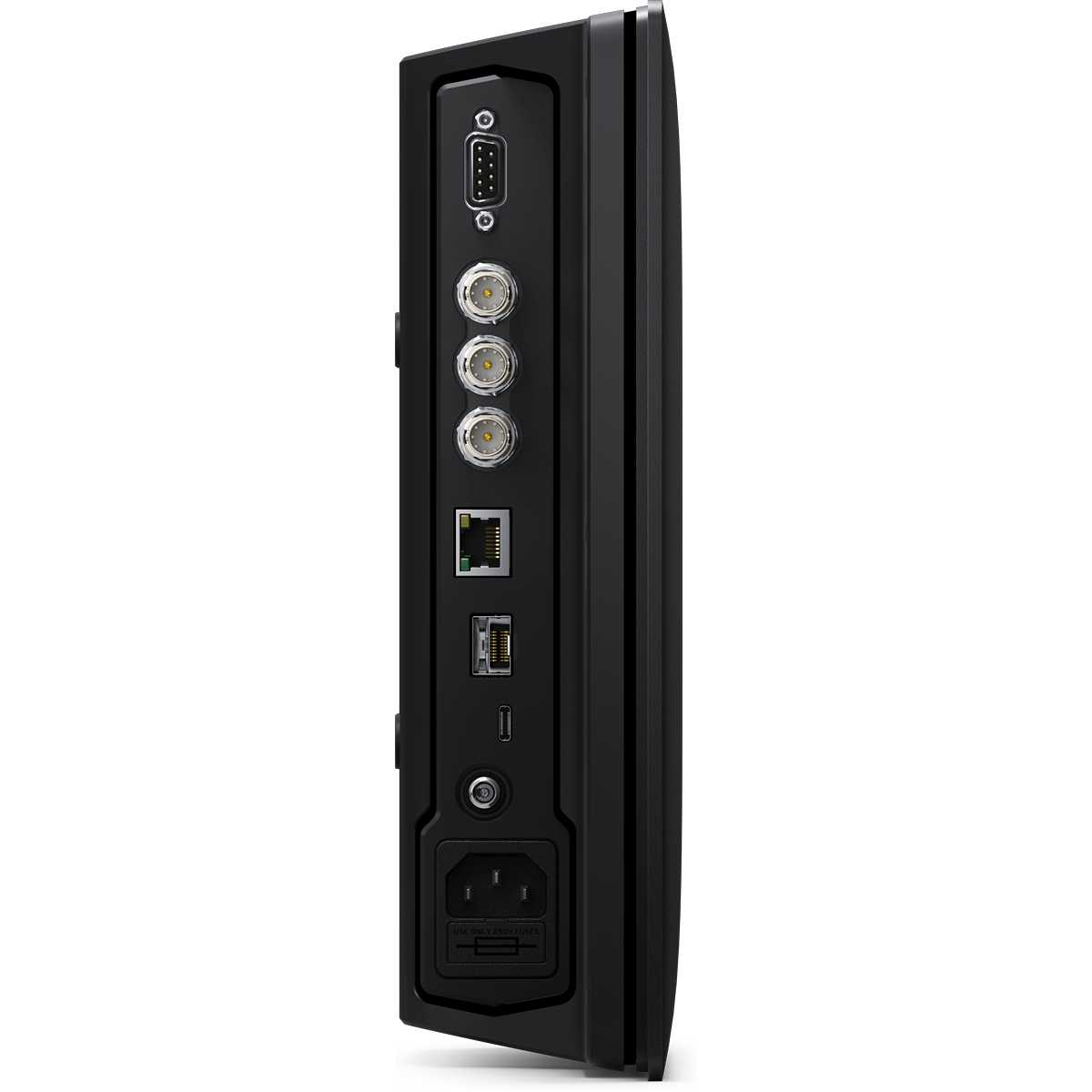

Auf dem Bedienfeld befinden sich Tasten für Eingangswahl, Display, H/V-Verzögerung, Nur-Blau-Anzeige, Zoom, Fokus-Peaking, zwei 3D-LUTs, horizontale und vertikale Markierungen, Pfeiltasten und der Netzschalter. Seitlich finden Sie den Tally-Anschluss, den SDI-Ausgang, die SDI-Eingänge A und B, 10G-Ethernet und den optischen 2110-IP-Eingang, USB, einen 12-V-DC-Eingang und den AC-Netzeingang.

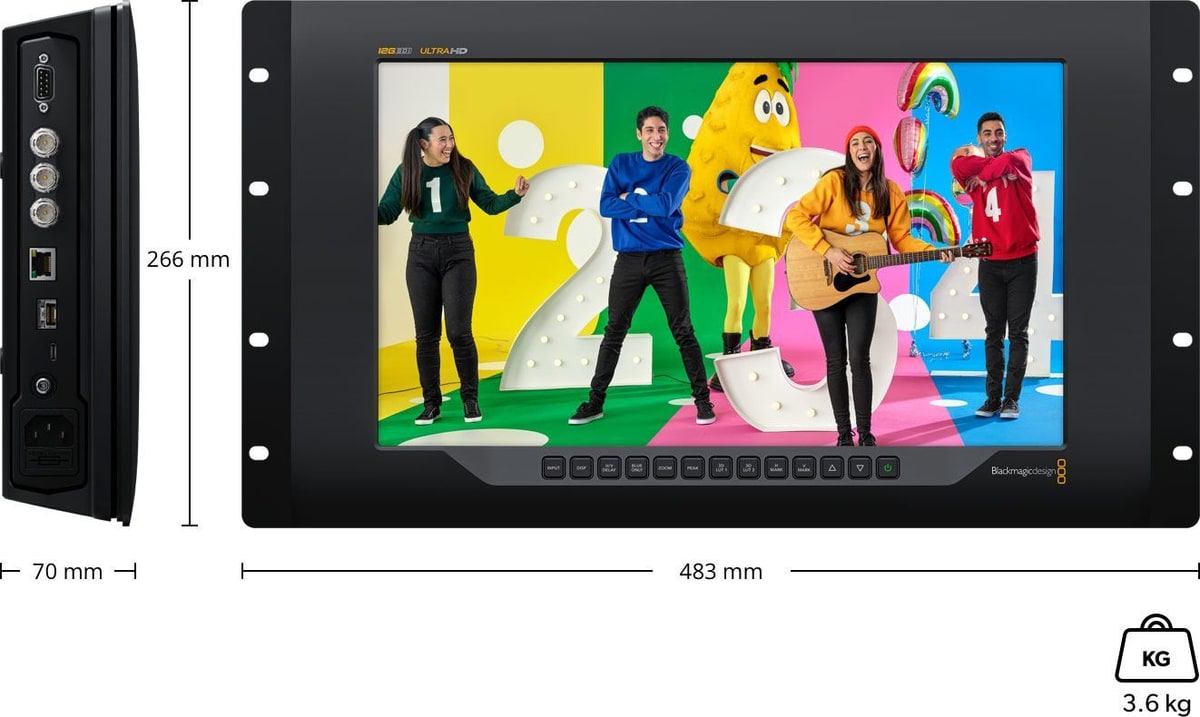

Abmessungen und Gewicht

483 × 266 × 70 mm, Gewicht 3,6 kg.
