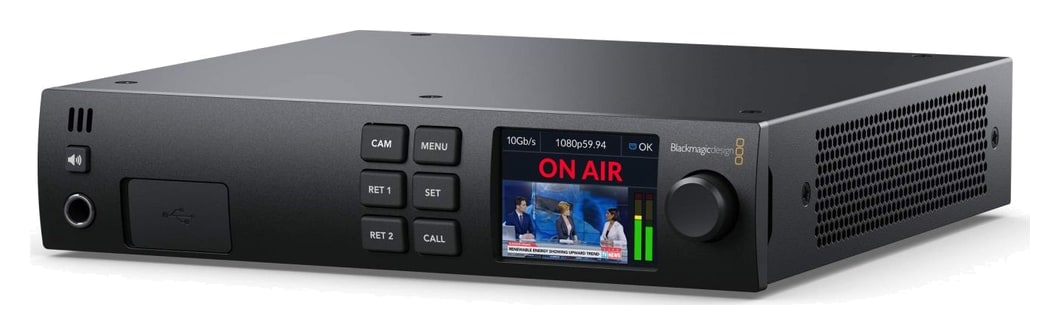

Blackmagic Design Studio Converter

Der Blackmagic Design Studio Converter ist ein Konverter für Blackmagic Studiokameras mit 10G-Ethernet-Anschluss (Studio Camera 4K Pro, 4K Pro G2 und 6K Pro). Über ein einziges preiswertes Cat-6A-Kabel überträgt er Kamerabild, Programmrückspeisung, Timecode, Referenz, Tally, Talkback, Kamerasteuerung und PoE-Stromversorgung, ähnlich wie eine teure Lösung mit SMPTE-Glasfaser. Auf der Regieseite hat er 2 12G-SDI-Ausgänge, 2 SDI-Rückspeiseeingänge, einen 3G-SDI-Monitorausgang, Timecode und Referenz Tri-Sync oder Black Burst, Talkback, ein 2,2″-LCD, einen Kopfhörerausgang und einen Lautsprecher.

Die ganze Kameraverbindung über ein Kabel

Bild, Rückspeisesignale, Tally, Talkback, Steuerung und Kamerastrom laufen über ein einziges 10G-Ethernet-Kupferkabel.

10G-Ethernet mit 90 W PoE2× 12G-SDI-Ausgang2× SDI-RückspeiseeingangTri-Sync / Black Burst

Wie SMPTE-Glasfaser, nur günstiger

Der Konverter versorgt die Kamera über das Ethernet-Kabel mit Strom, an der Kamera ist also kein Netzteil nötig. Auf der Regieseite verteilt er alle Video-, Audio- und Talkback-Signale auf gängige Anschlüsse.

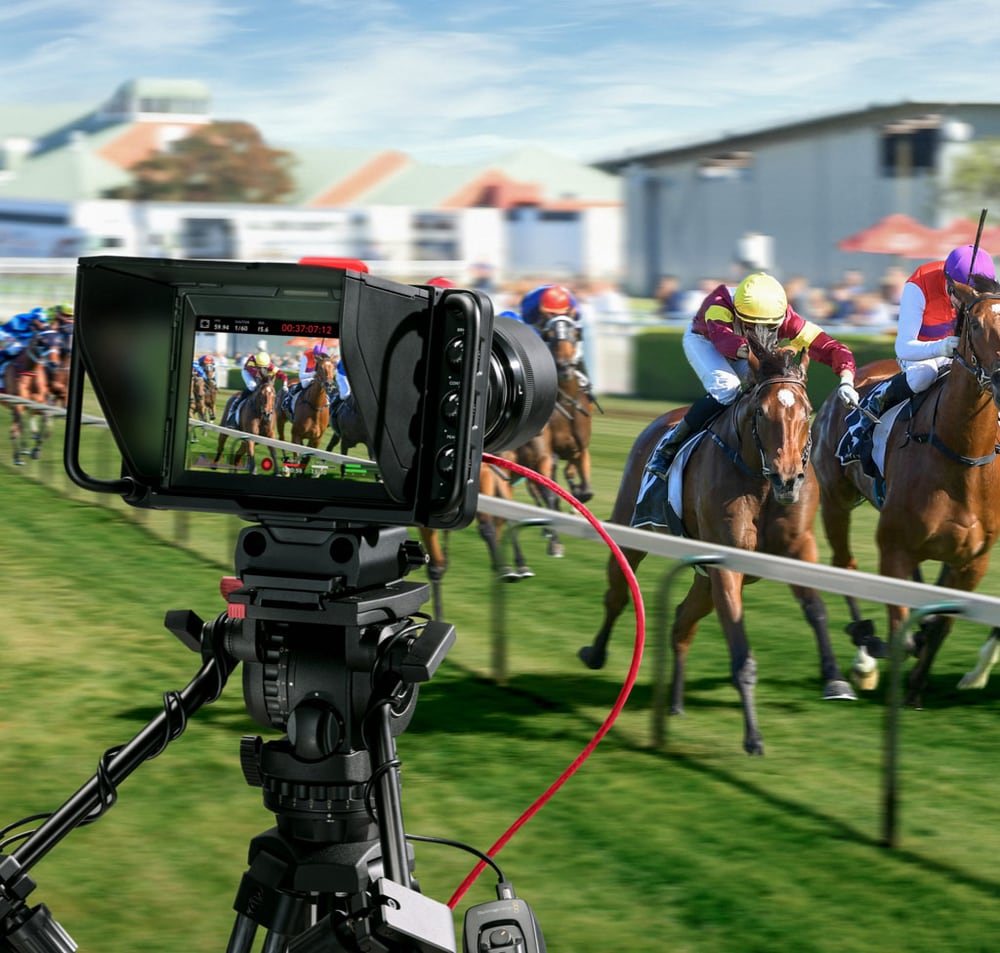

Kamera weit vom Bildmischer entfernt

Die Kamera braucht kein eigenes Netzteil und kann daher weit vom Bildmischer entfernt stehen. Für kürzere Strecken genügt ein Cat-6-Kabel, für längere eignet sich ein gut geschirmtes Cat-6A-S/FTP-Kabel. Der Ethernet-Stecker wird in beiden Geräten gegen Herausziehen verriegelt.

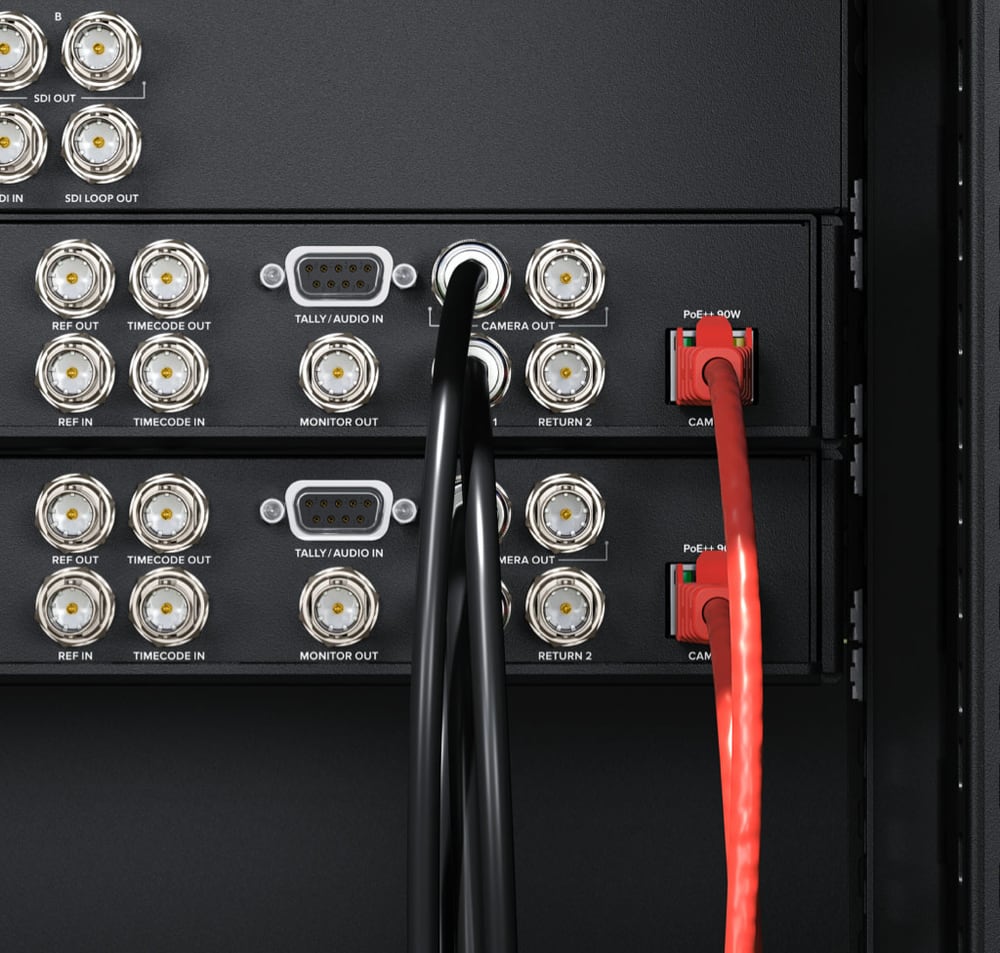

Auf der Regieseite

Einen 12G-SDI-Ausgang der Kamera führen Sie zum Bildmischer, den anderen zum Beispiel zu einem HyperDeck Studio Rekorder für eine saubere ISO-Aufnahme. Rückspeiseeingang 1 bringt das Programm vom Bildmischer in den Kamerasucher, Eingang 2 ein weiteres Signal – Teleprompter, Grafik oder eine andere Kamera – an den HDMI-Ausgang der Kamera.

Anschlüsse und Bedienelemente

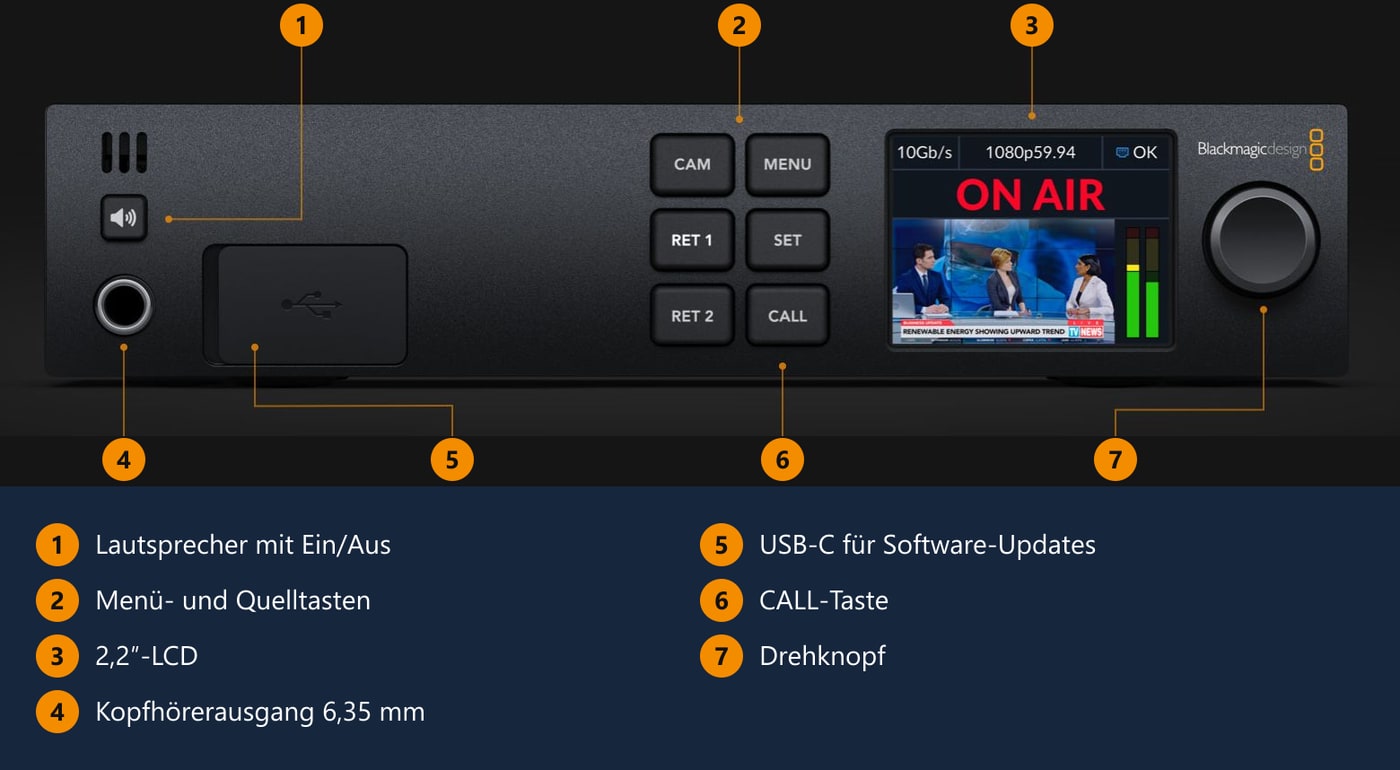

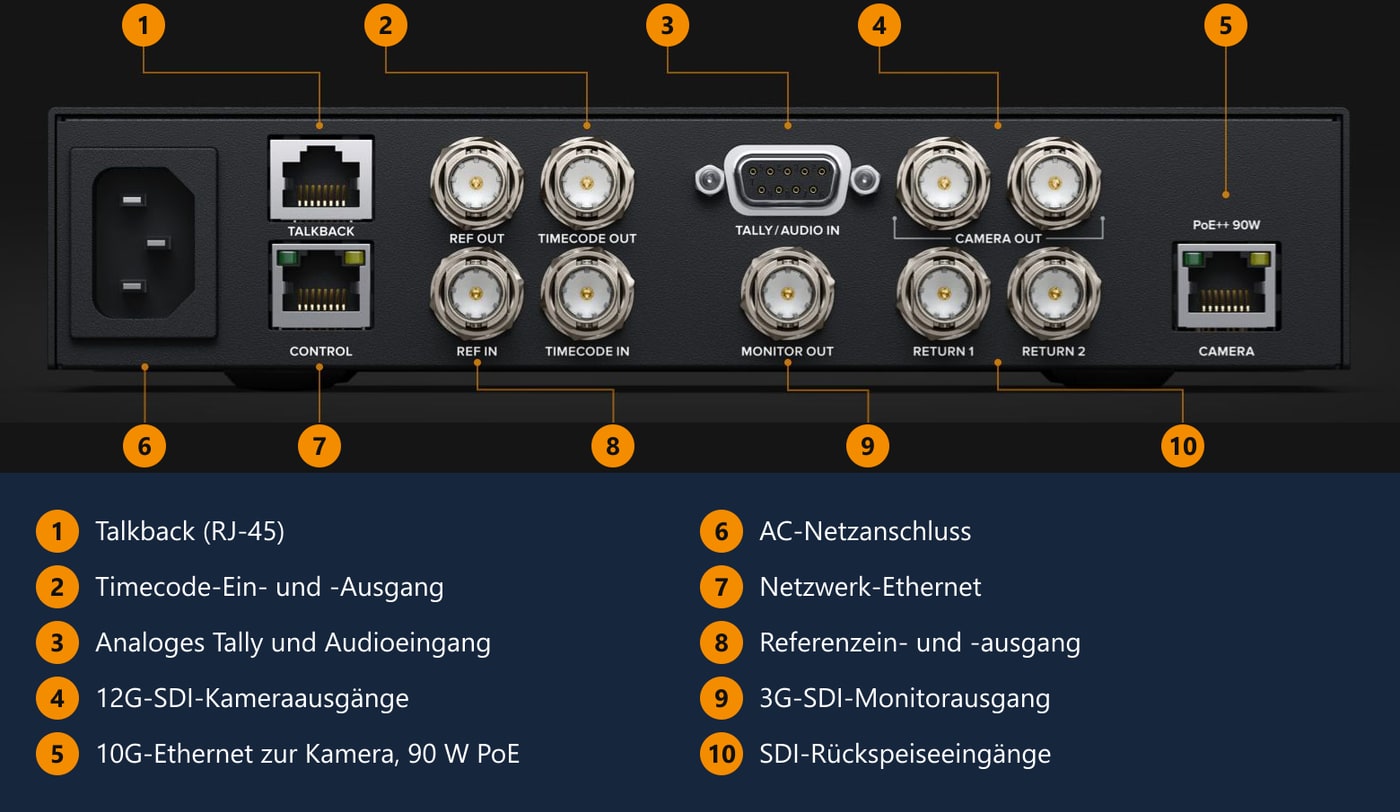

Die Frontseite dient der Kontrolle und Bedienung, die Rückseite der Verbindung zur Kamera und zur Technik im Regieraum.
