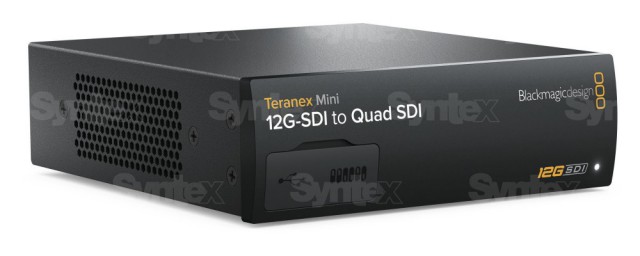

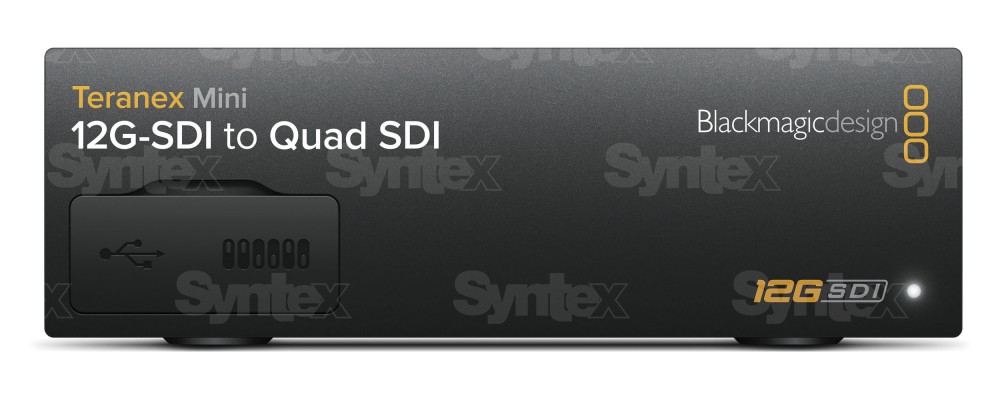

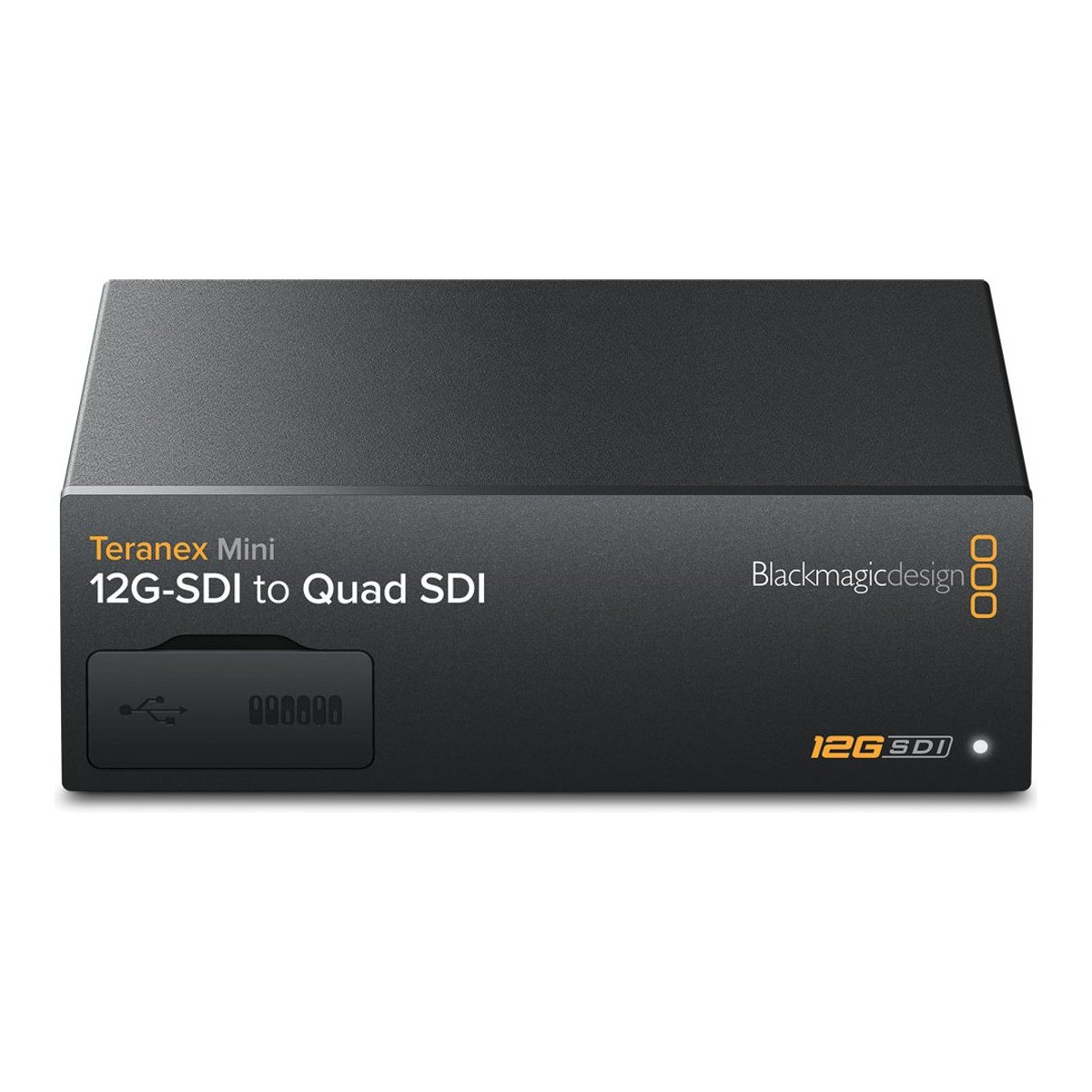

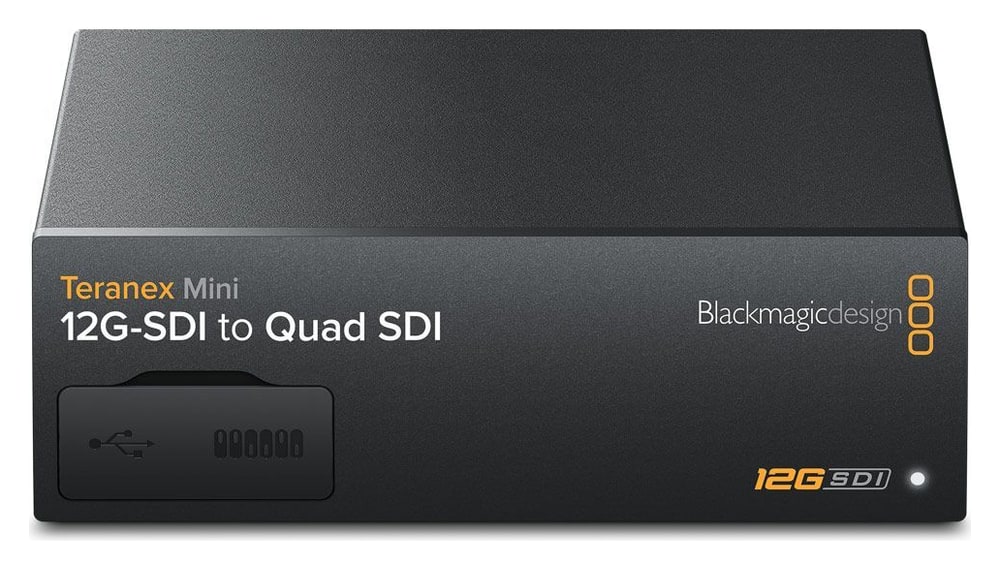

Blackmagic Design Teranex Mini 12G-SDI to Quad SDI

Einstellung per Mini-Schalter, USB und Ethernet

Die Grundfunktionen werden mit Mini-Schaltern nach dem auf der Unterseite des Konverters aufgedruckten Schema gewählt. Von einem Mac- oder Windows-Computer lässt sich der Konverter über USB oder Ethernet mit kostenloser Software einrichten und aktualisieren, sodass auch größere Installationen mit vielen Konvertern aus der Ferne verwaltet werden können.

Im Rack oder auf dem Tisch

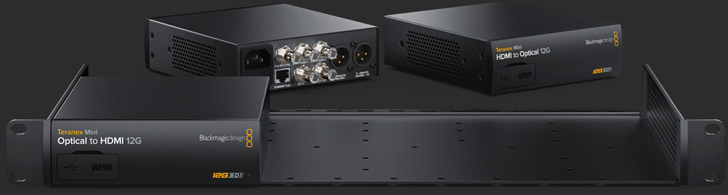

Der kompakte Konverter kann auf dem Tisch stehen, hinter der Technik verschwinden oder ins Rack eingebaut werden – das optionale Blackmagic Universal Rack Shelf (1 HE) nimmt Teranex Mini zusammen mit anderen Blackmagic-Geräten in 1/3 und 1/2 Rackbreite auf. Die Querstromkühlung mit Heatpipe hält die Konverter auch dicht nebeneinander in Betrieb.

Über die Teranex-Mini-Serie

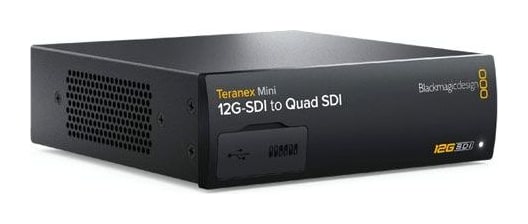

Der Teranex Mini 12G-SDI to Quad SDI wandelt ein 12G-SDI-Signal in Quad-Link-SDI, sodass neueste 12G-SDI-Ultra-HD-Technik problemlos an Arbeitsplätzen funktioniert, die auch Ultra-HD-Geräte mit Quad-Link-SDI-Schnittstelle nutzen. Das Modell kann ein Ultra-HD-SDI-Signal auch in vier HD-SDI-Ausgänge wandeln, etwa für normale HD-Displays, die in der Regie eine Videowand bilden.

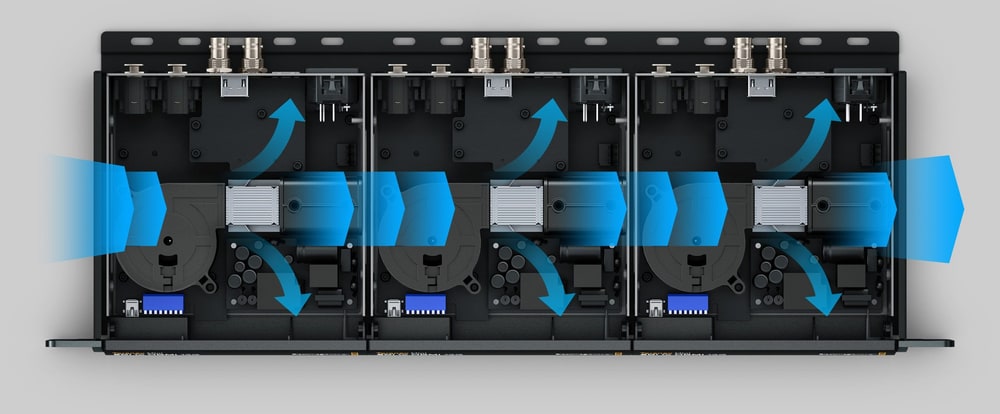

Teranex Mini nutzt ein durchdachtes Querstrom-Kühlsystem mit interner Heatpipe. Die Konverter können daher zuverlässig nebeneinander im Rack, auf dem Arbeitstisch und in mobilen Systemen arbeiten, ohne dass die leistungsstarken 12G-SDI-Schaltungen unnötig Geräusche verursachen.

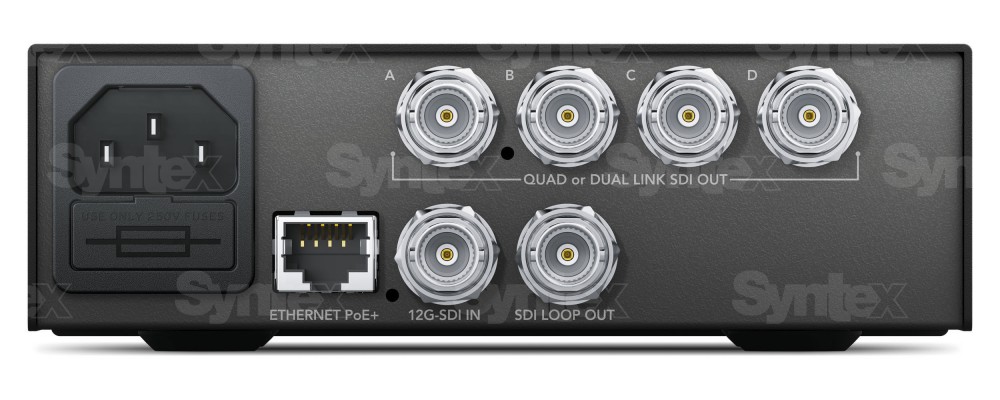

Die Multirate-Schnittstelle 12G-SDI erkennt SD-, HD- und Ultra-HD-Formate bis 2160p60 automatisch und bleibt mit älterer SDI-Technik kompatibel. Ein einziges Standard-BNC-Kabel deckt so aktuelle und ältere Studioumgebungen ab.

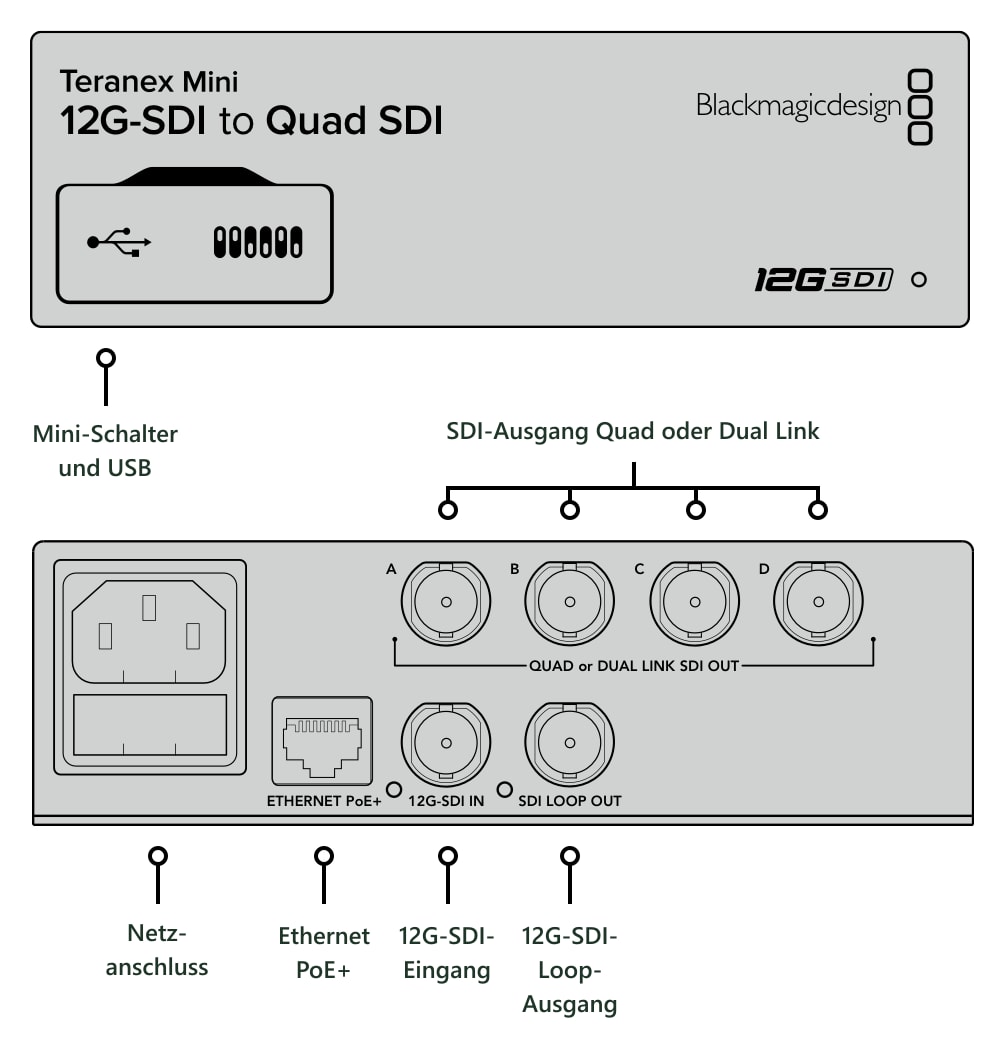

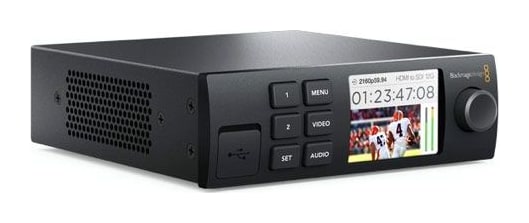

Das eingebaute Universal-Netzteil (100–240 V AC) macht einen externen Adapter überflüssig; angeschlossen wird es mit einem üblichen IEC-Netzkabel, das nicht im Lieferumfang enthalten ist. Ethernet dient der Fernverwaltung und kann den Konverter über einen PoE+-Switch auch mit Strom versorgen. Das optionale Teranex Mini Smart Panel ergänzt eine LCD-Vorschau, einen Drehknopf und die direkte Einstellung.
