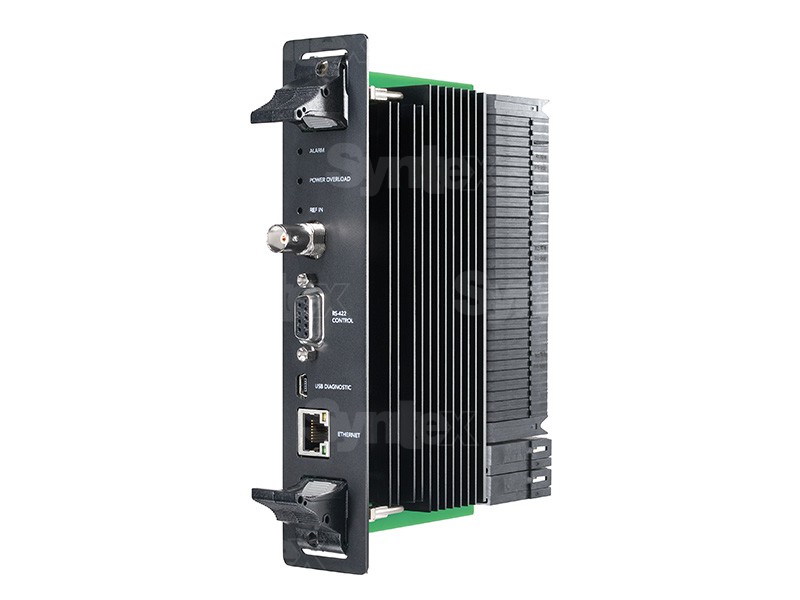

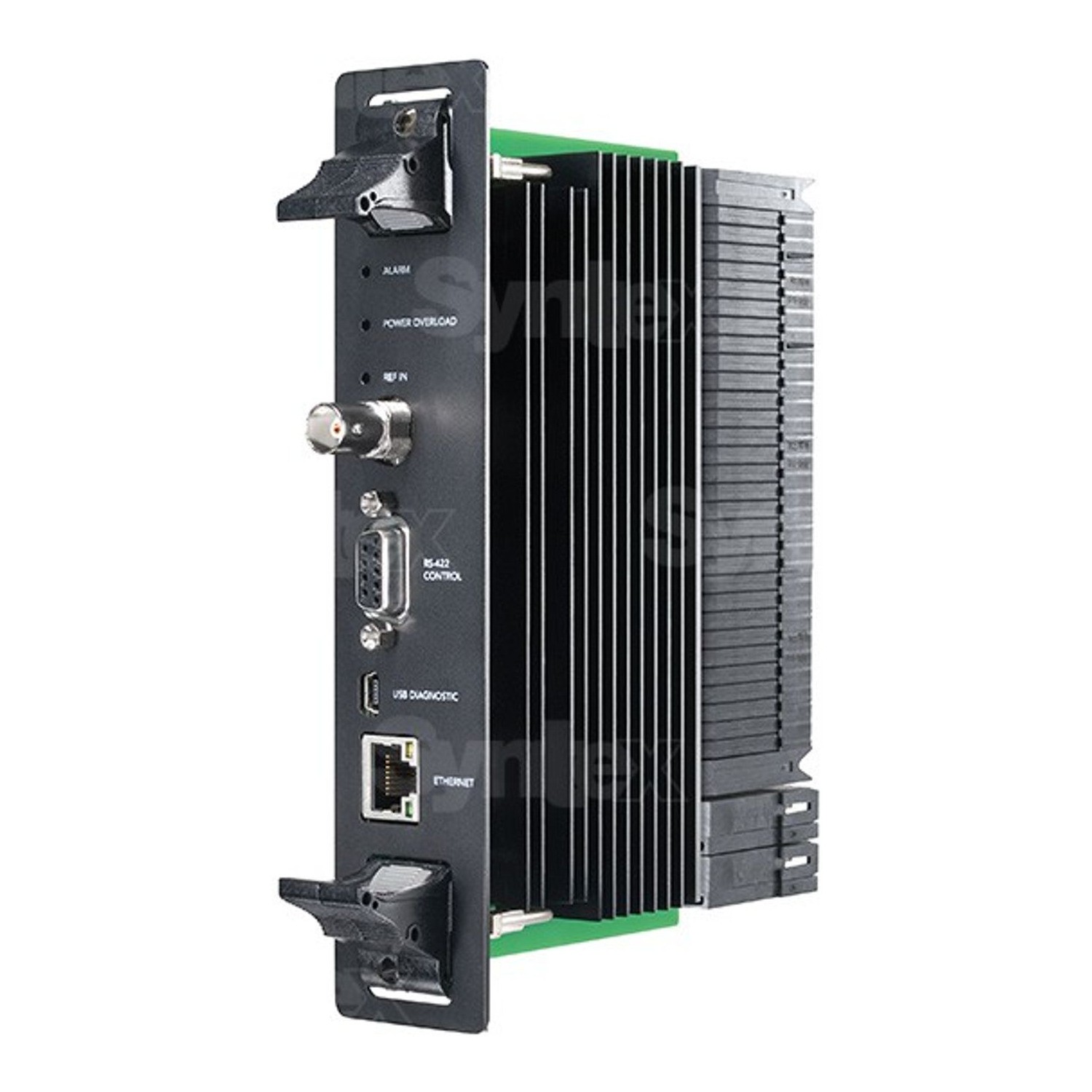

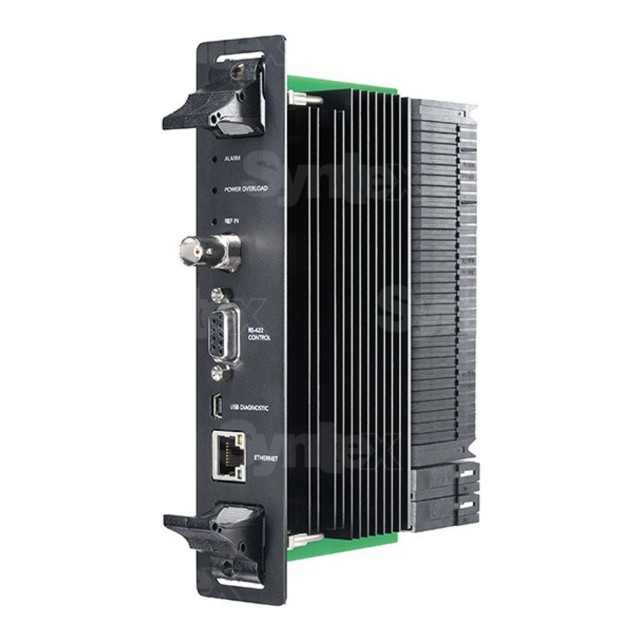

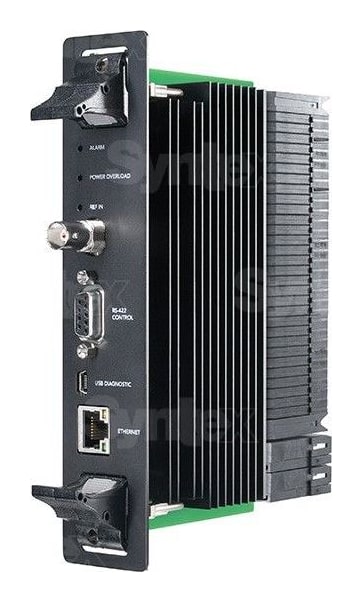

Blackmagic Design Universal Videohub 72 Crosspoint

Universal Videohub 72 Crosspoint ist die Steuerkarte für das Routing von bis zu 72 × 72 SDI-Verbindungen und der zugehörigen Deck Control. Sie ist für Rahmen Universal Videohub 72 bestimmt und lässt sich auch im Universal Videohub 288 für eine kleinere Konfiguration nutzen. Sie bietet Ethernet und RS-422 zur Router-Steuerung, einen Referenzeingang für Genlock und Statusanzeigen.

Das Herz eines 72 × 72 Routers

Die Crosspoint-Karte schaltet Video und Deck Control aller Schnittstellenkarten im Rahmen und bringt die Router-Steuerung über Ethernet und RS-422.

72 × 72 SDI72 × 72 Deck ControlEthernet und RS-422GenlockRahmen 72 und 288

Ohne Crosspoint-Karte schaltet der Router nicht

Der Rahmen Universal Videohub und die Schnittstellenkarten brauchen eine Crosspoint-Karte, die Eingänge mit Ausgängen verbindet und mit Steuersoftware und Bedienfeldern kommuniziert.

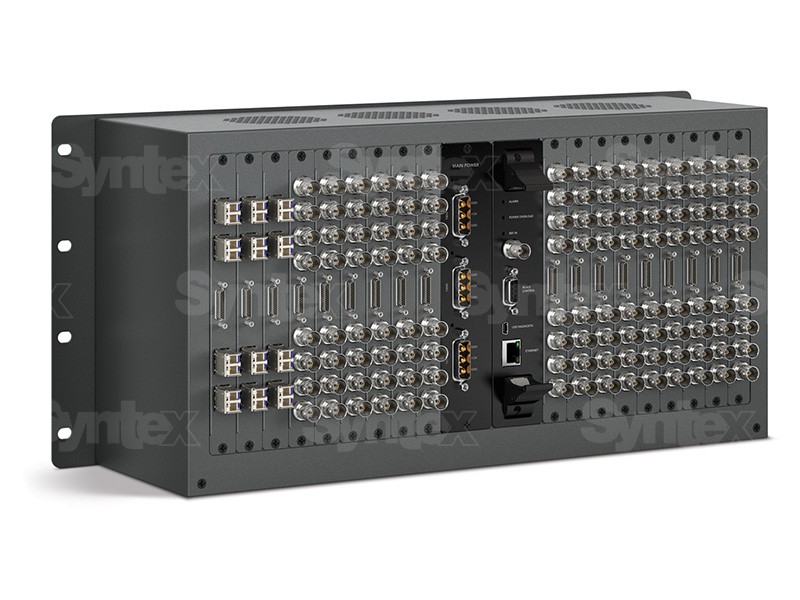

Rahmen 72

In den Rahmen Universal Videohub 72 gehört eine 72 × 72 Crosspoint-Karte.

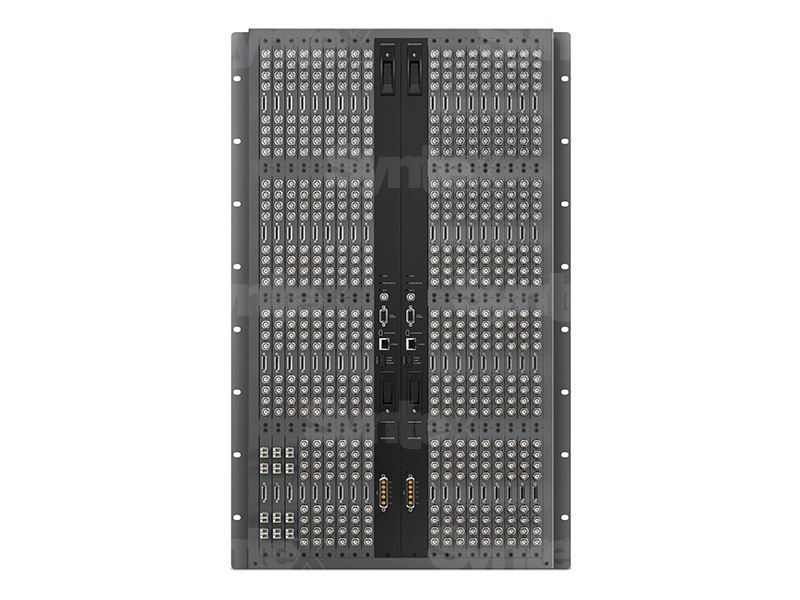

Rahmen 288

Im Rahmen 288 ist sie eine kostengünstige Lösung für Konfigurationen bis 72 × 72.

Überwachung

Die Anzeigen Alarm, Power Overload und Ref In zeigen den Router-Status.

Steuerung

Ethernet für Software und Bedienfelder, RS-422 für Fremdsysteme.

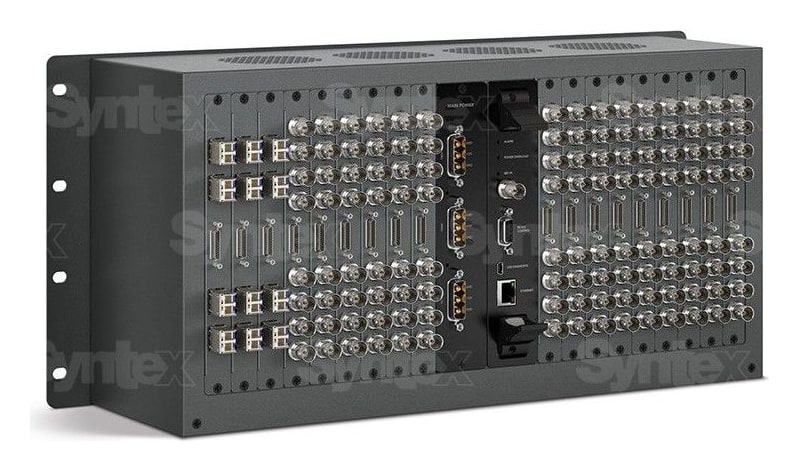

Steuerung über Netzwerk und seriell

Der Ethernet-Port verbindet den Router mit dem Netzwerk, wo ihn Videohub-Software und Hardware-Bedienfelder steuern. Der RS-422-Anschluss nimmt Schaltbefehle von Fremdsystemen an, und USB 2.0 dient der Diagnose und den IP-Einstellungen.

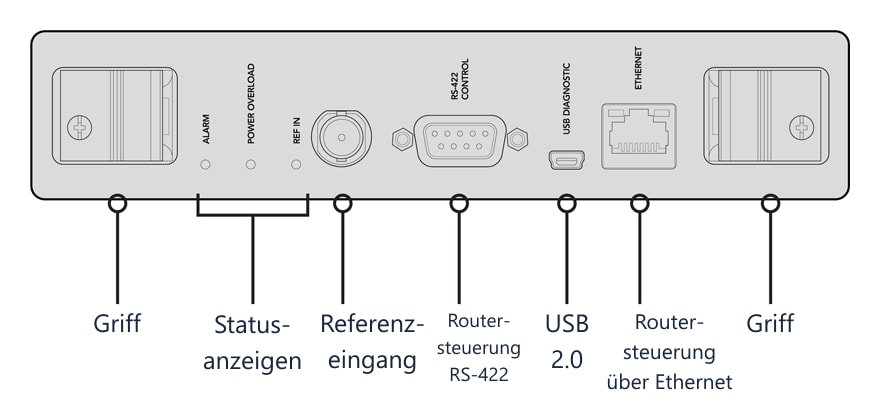

Kartenfront

An beiden Seiten sitzen Griffe zum Herausziehen der Karte, dazwischen Statusanzeigen, Referenzeingang, RS-422-Anschluss zur Router-Steuerung, USB 2.0 und Ethernet.
