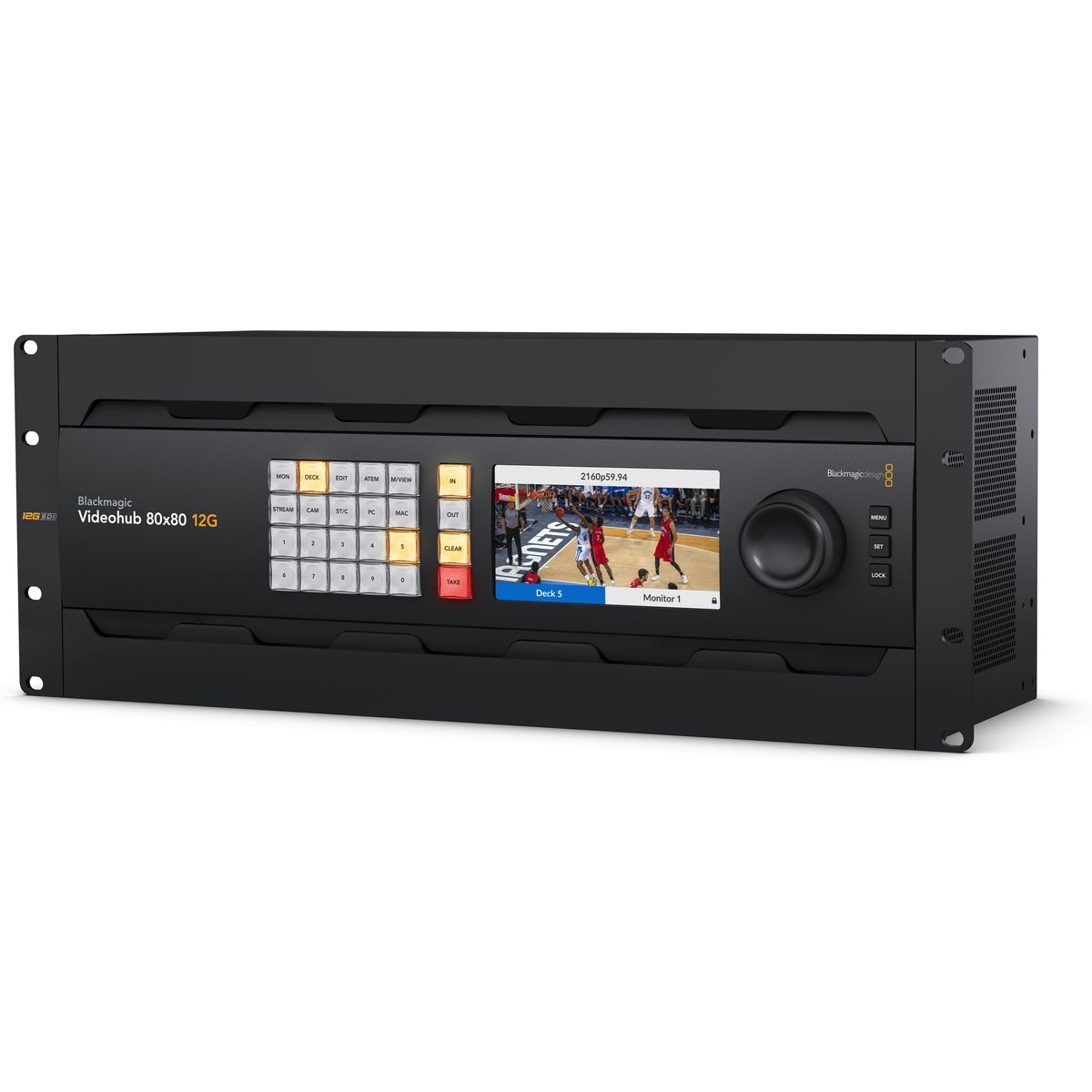

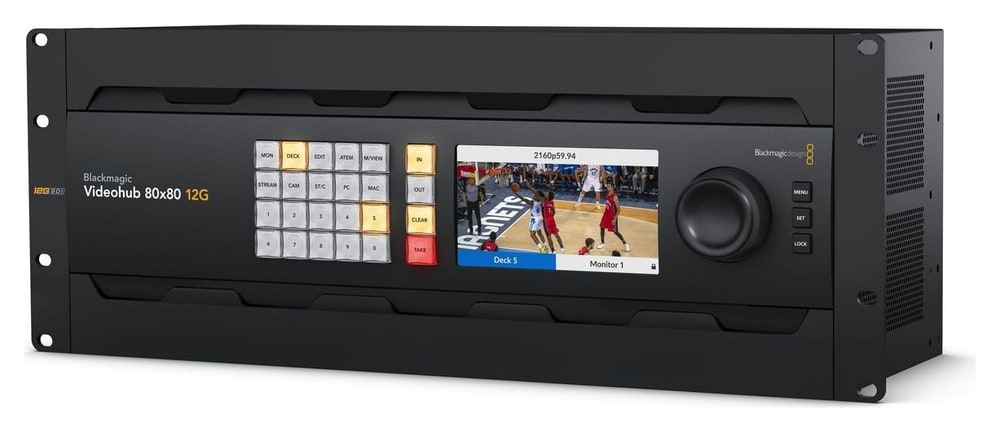

Blackmagic Design Videohub 80x80 12G

Routing ohne Umstecken von Kabeln

Sie schließen alle SDI-Geräte an den Router an und stellen die Verbindungen dann elektronisch her – ohne komplizierte Anschlusspläne. Jeder Eingang geht auf jeden Ausgang oder auf mehrere Ausgänge gleichzeitig, so kann jeder Monitor jede Quelle im Studio zeigen. Der Router übernimmt die redundante Aufnahme auf mehreren HyperDeck-Rekordern, die Verteilung an mehrere Streaming-Encoder und zusätzliche Eingänge für einen ATEM-Mischer.

Modernes 12G-SDI für SD, HD und Ultra HD

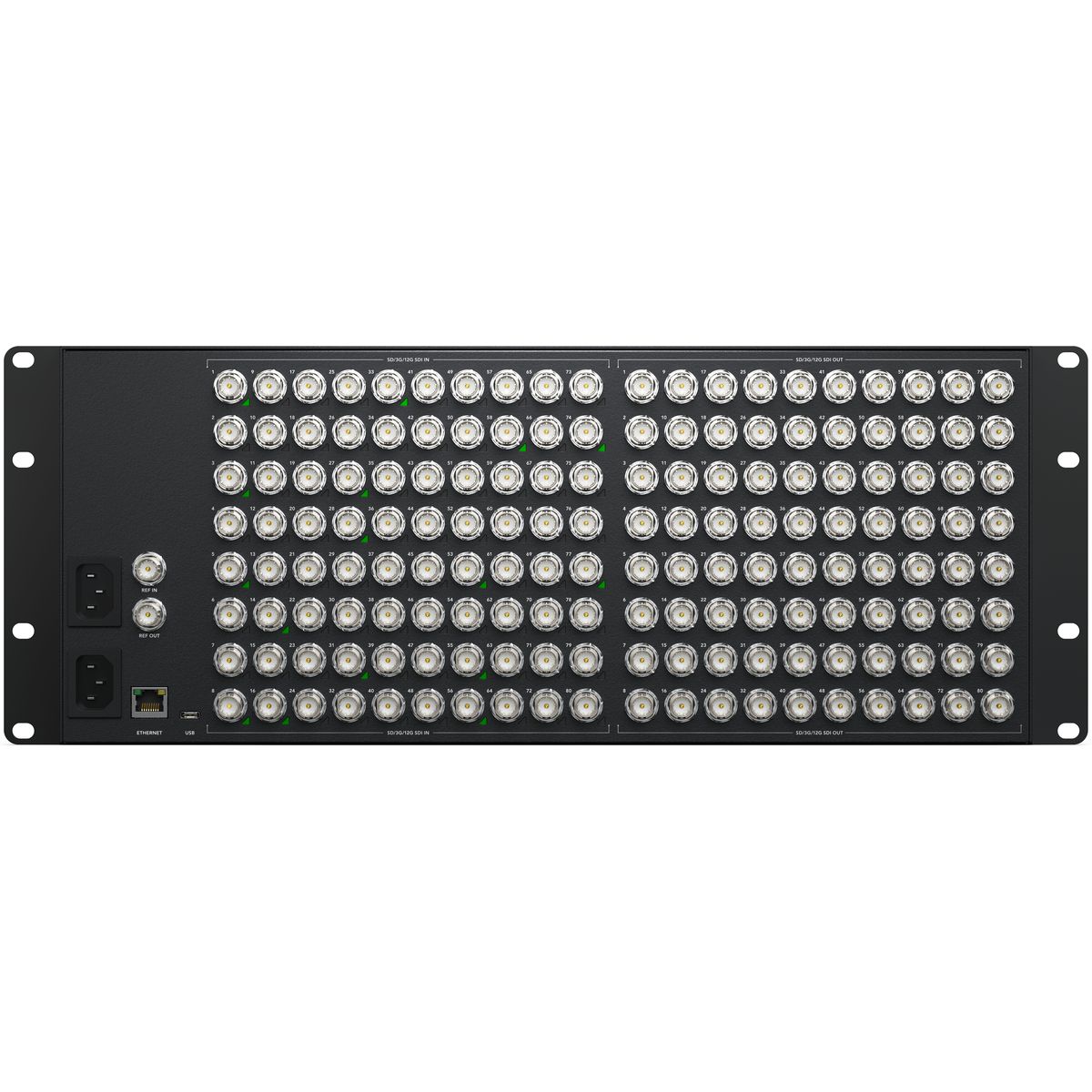

Alle Anschlüsse sind Multirate-12G-SDI, daher arbeitet der Router mit allen SD-, HD- und Ultra-HD-Formaten bis 2160p60 und lässt sich mit SD-, HD-SDI-, 3G-SDI-, 6G-SDI- und 12G-SDI-Geräten verbinden. Jeder Kanal kann eine andere Norm führen, daher routet das Modell 80×80 bis zu 80 verschiedene Signale gleichzeitig auf 80 Ausgänge.

Videohub Setup

Beim ersten Einschalten haben Ein- und Ausgänge einfache Standardbeschriftungen; in der App Videohub Setup für Mac und Windows (über Ethernet oder USB) benennen Sie sie nach den angeschlossenen Geräten um. Dort aktivieren Sie auch die TAKE-Taste für einzelne Ausgänge, programmieren die Tasten an der Front, aktualisieren die Router-Software und konfigurieren externe Panels.

Menüs in 13 Sprachen

Menüs und Display des Routers lassen sich auf Englisch, Chinesisch, Japanisch, Koreanisch, Spanisch, Deutsch, Französisch, Russisch, Italienisch, Portugiesisch, Türkisch, Polnisch oder Ukrainisch umstellen. Die Beschriftungen der Ein- und Ausgänge sind immer Unicode, Sie können also auch mehrere Sprachen mischen.

Redundante Stromversorgung

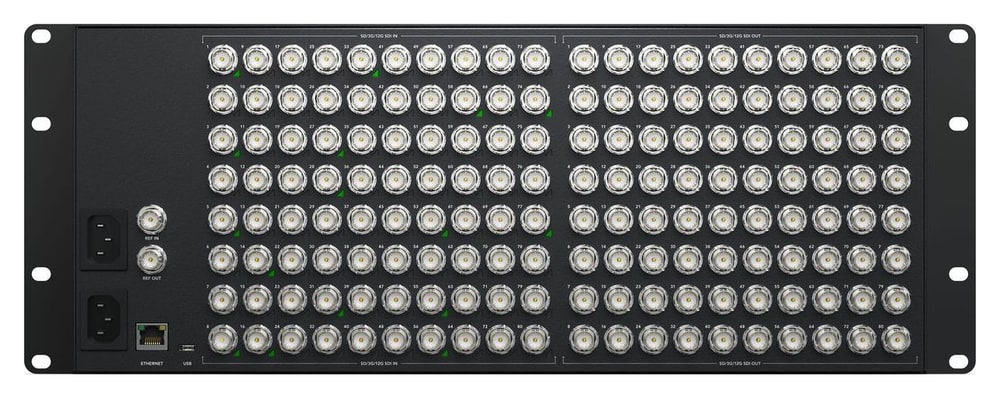

Zwei eingebaute Netzteile für 100–240 V AC mit je einem eigenen IEC-Kabel halten den Router auch beim Ausfall eines Netzteils in Betrieb. Nach einem Stromausfall behält der Router seine Koppelpunkte und stellt sie beim Einschalten sofort wieder her.

Details zur SDI-Infrastruktur 80×80

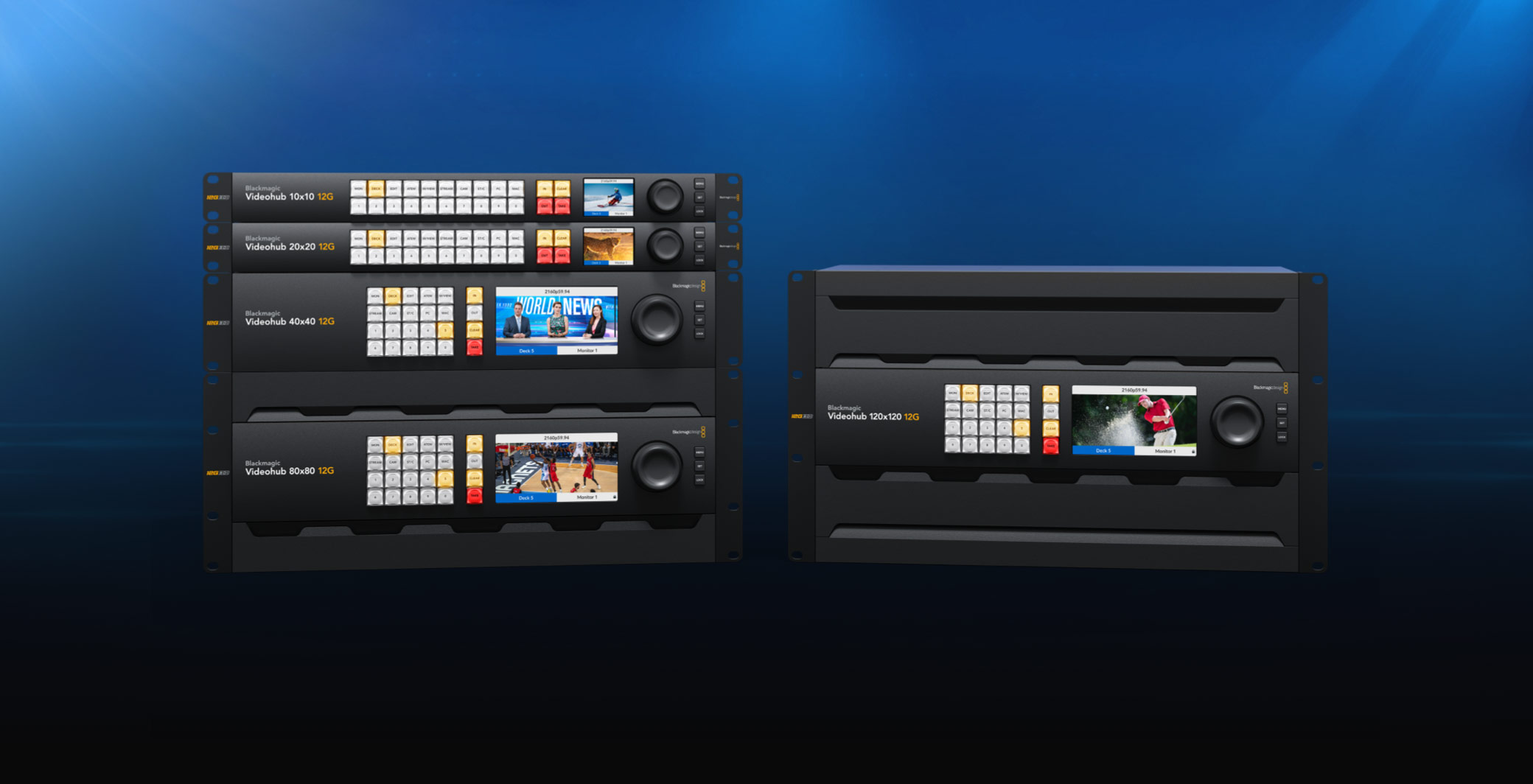

Die Serie Blackmagic Videohub 12G mit 12G-SDI-Routern umfasst die Modelle 10×10, 20×20, 40×40, 80×80, 120×120. Sie bieten SD, HD und Ultra HD ohne Latenz bis 2160p60, ein eingebautes Bedienfeld, ein LCD mit Videovorschau und Kanalbeschriftungen, SDI-Reclocking sowie Kompatibilität mit den Panels Videohub Master Control Pro und Videohub Smart Control Pro und der kostenlosen App Videohub Software Control für Mac, Windows und iPad.

Der Router beseitigt Kabelchaos: Sie verbinden jeden Eingang mit jedem Ausgang oder einen Eingang mit mehreren Ausgängen, ohne aufwendige Planung. Das erleichtert die Kontrolle der Quellen im Studio, schnelle Umbauten an ATEM-Mischern, redundante Aufnahme auf mehreren HyperDeck-Rekordern und die Versorgung mehrerer Streaming-Encoder für alle Plattformen. So bleiben Sie bei ständigen Änderungen und im Notfall flexibel.

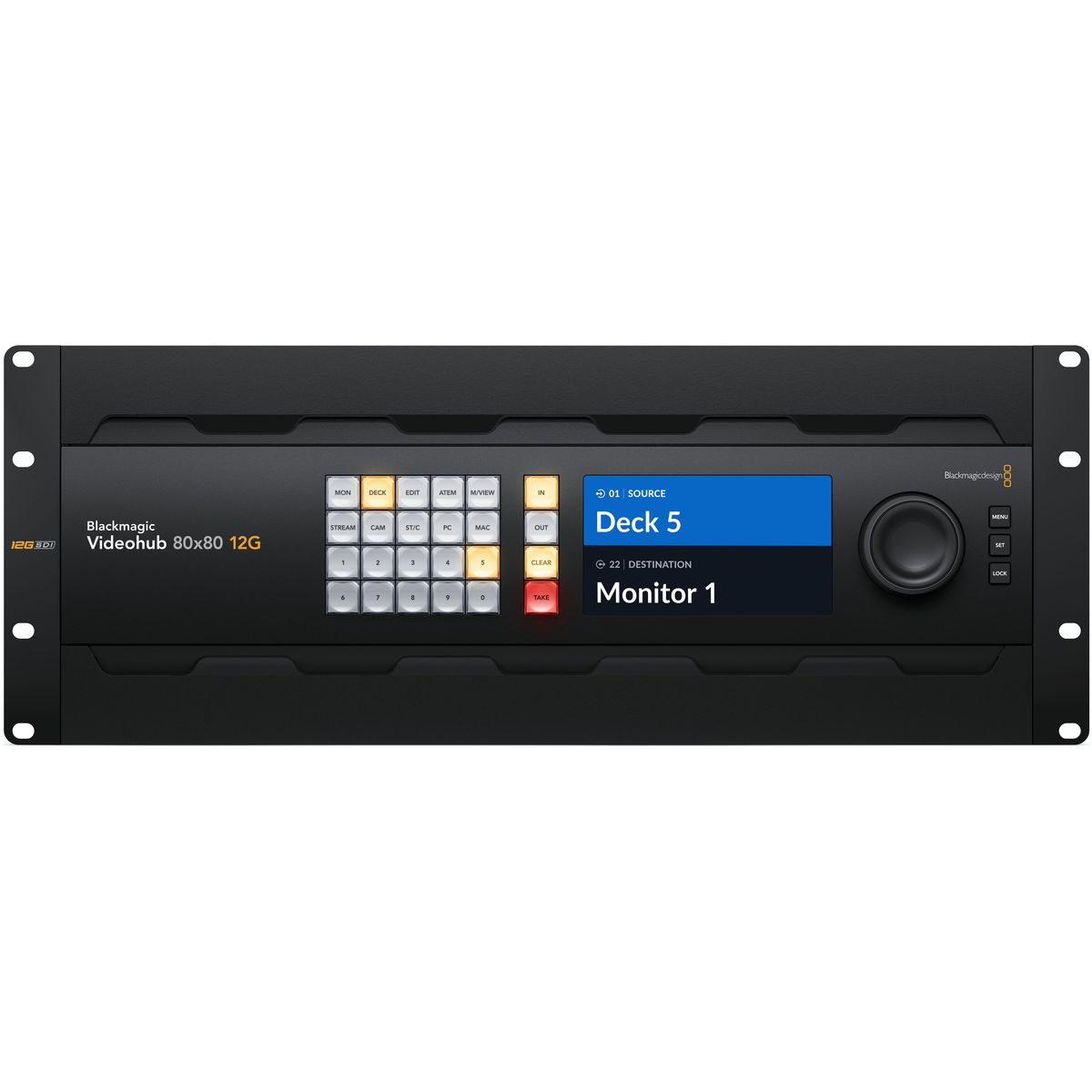

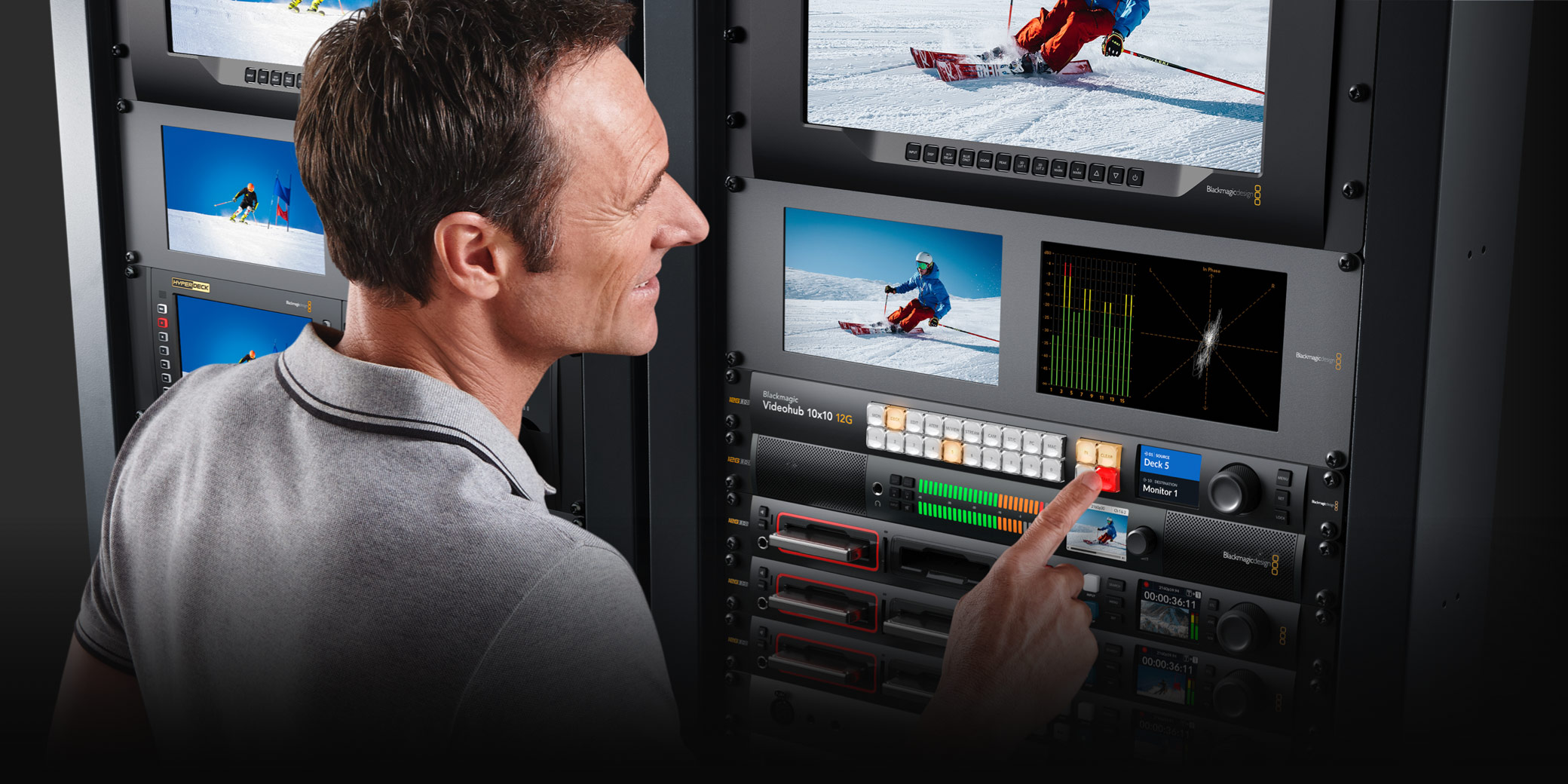

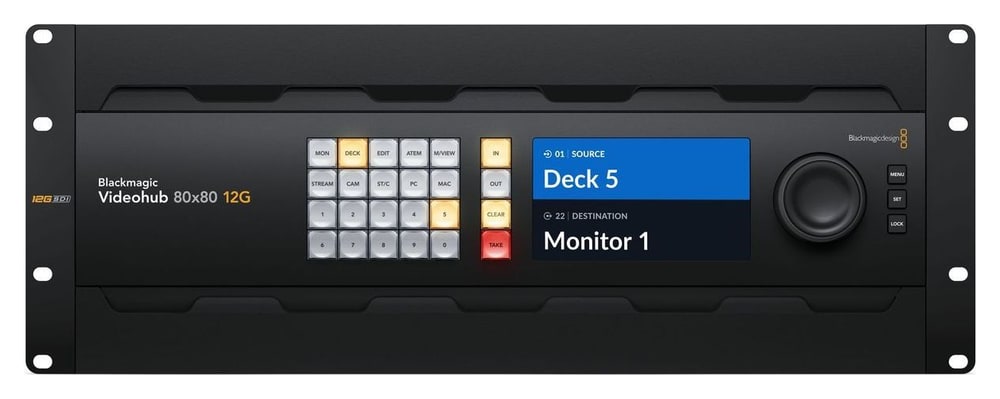

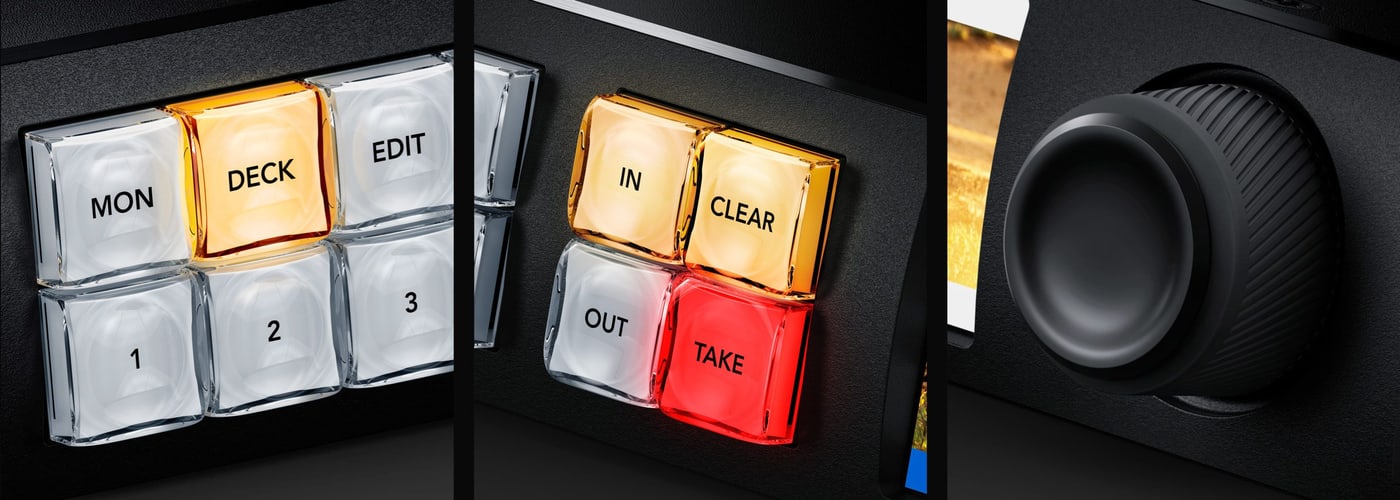

Das eingebaute Bedienfeld mit Drehknopf, Tasten und LCD ermöglicht schnelles Routing, die Anzeige der Beschriftungen und alphabetisches Blättern durch die angeschlossenen Quellen. Die Live-Vorschau ist vor allem in kompakten Aufbauten und Ü-Wagen praktisch, wo ein eigener Rackmonitor entfällt; das LCD hat auch Einstellungsmenüs.

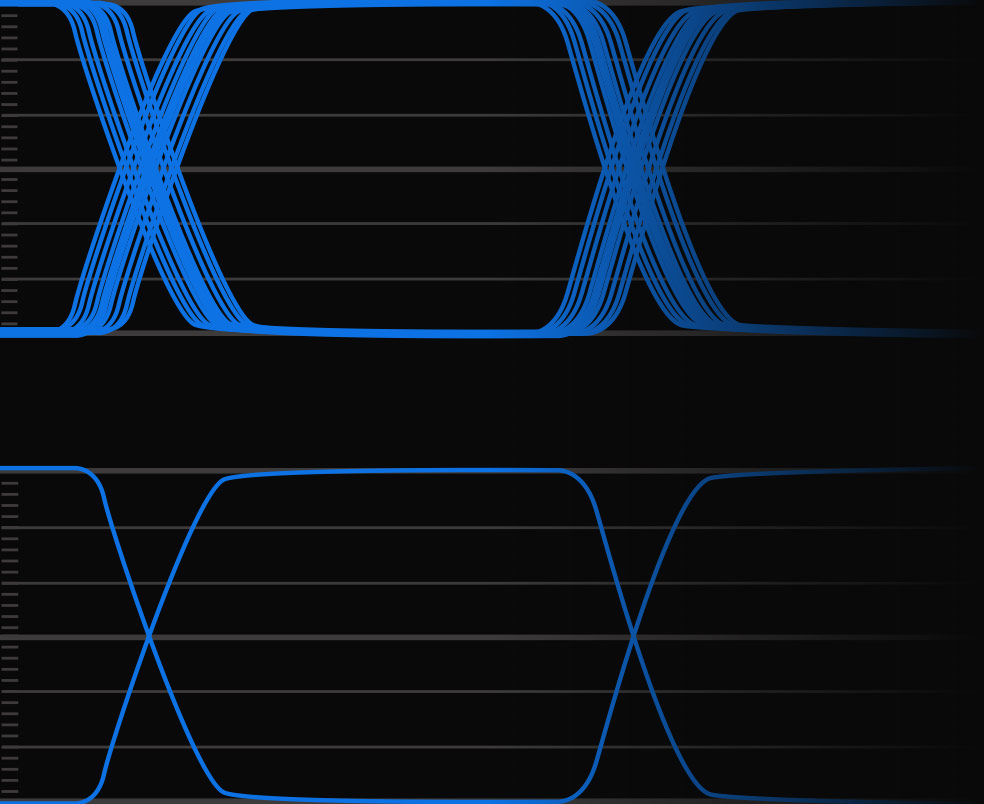

Die Multirate-12G-SDI-Schnittstelle unterstützt SD-SDI, HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI und überträgt Ultra HD über ein einziges Kabel, abwärtskompatibel zu älteren Geräten. Jeder Kanal kann eine andere Norm führen, daher routet das Modell 80×80 bis zu 80 verschiedene Signale gleichzeitig auf 80 Ausgänge. SDI-Reclocking regeneriert das Signal, reduziert Jitter und erlaubt längere Kabel ohne Bildaussetzer.

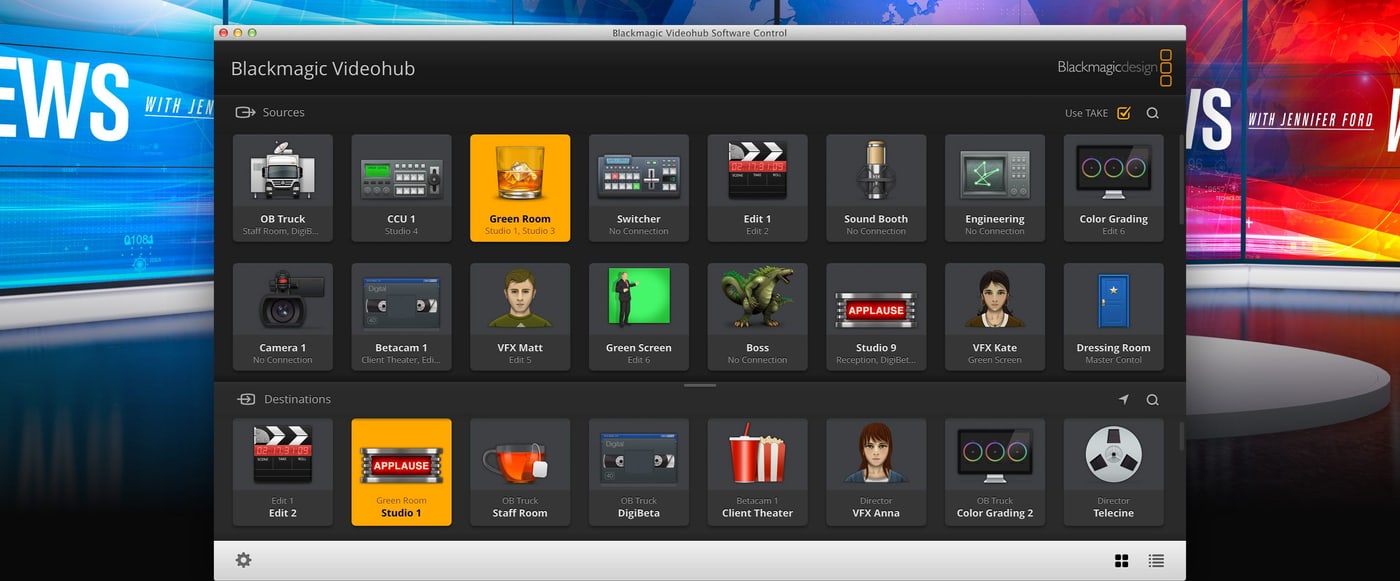

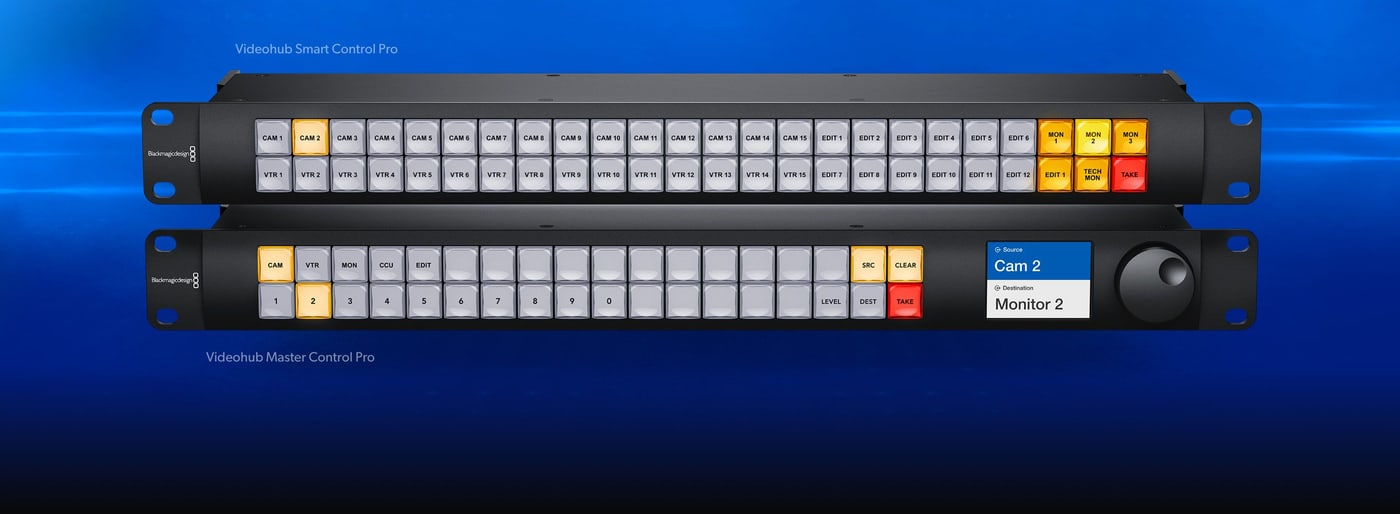

Ferngesteuert wird der Router mit den Panels Videohub Master Control Pro (Drehknopf, LCD und Kurzwahltasten) und Videohub Smart Control Pro (nur Tasten, meist so programmiert, dass das Panel einen Ausgang steuert und jede Taste einen Eingang wählt). Eine günstige Alternative ist die kostenlose App Videohub Software Control für Mac, Windows und Apple iPad mit übersichtlicher Oberfläche und Symbolen zur schnellen Geräteerkennung.

Funktionen der Router Blackmagic Videohub 12G

• SD, HD und Ultra HD ohne Latenz bis 2160p60
• Eingebautes Bedienfeld mit Direktwahltasten und Drehknopf
• LCD mit Live-Video und Beschriftungen zur einfachen Quellenerkennung
• SDI-Reclocking an allen 12G-SDI-Ausgängen
• Zusammenarbeit mit den Panels Videohub Master Control Pro und Videohub Smart Control Pro
• Videohub Software Control für Mac, Windows und iPad (Ethernet)
• Kostenlose Entwicklerwerkzeuge zur Integration in die Studioinfrastruktur
• 2 Netzeingänge 100–240 V AC für Redundanz
• Ethernet zur Fernsteuerung über Hardware- und Software-Panels
