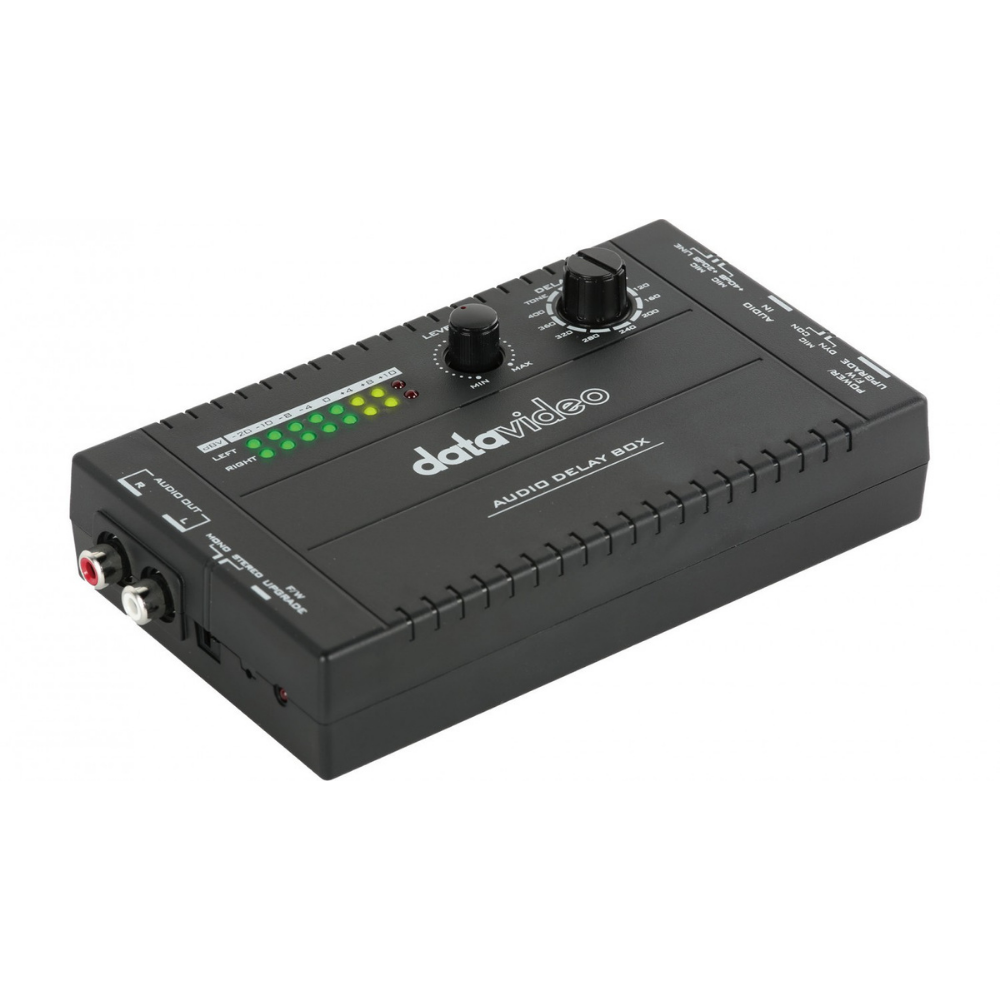

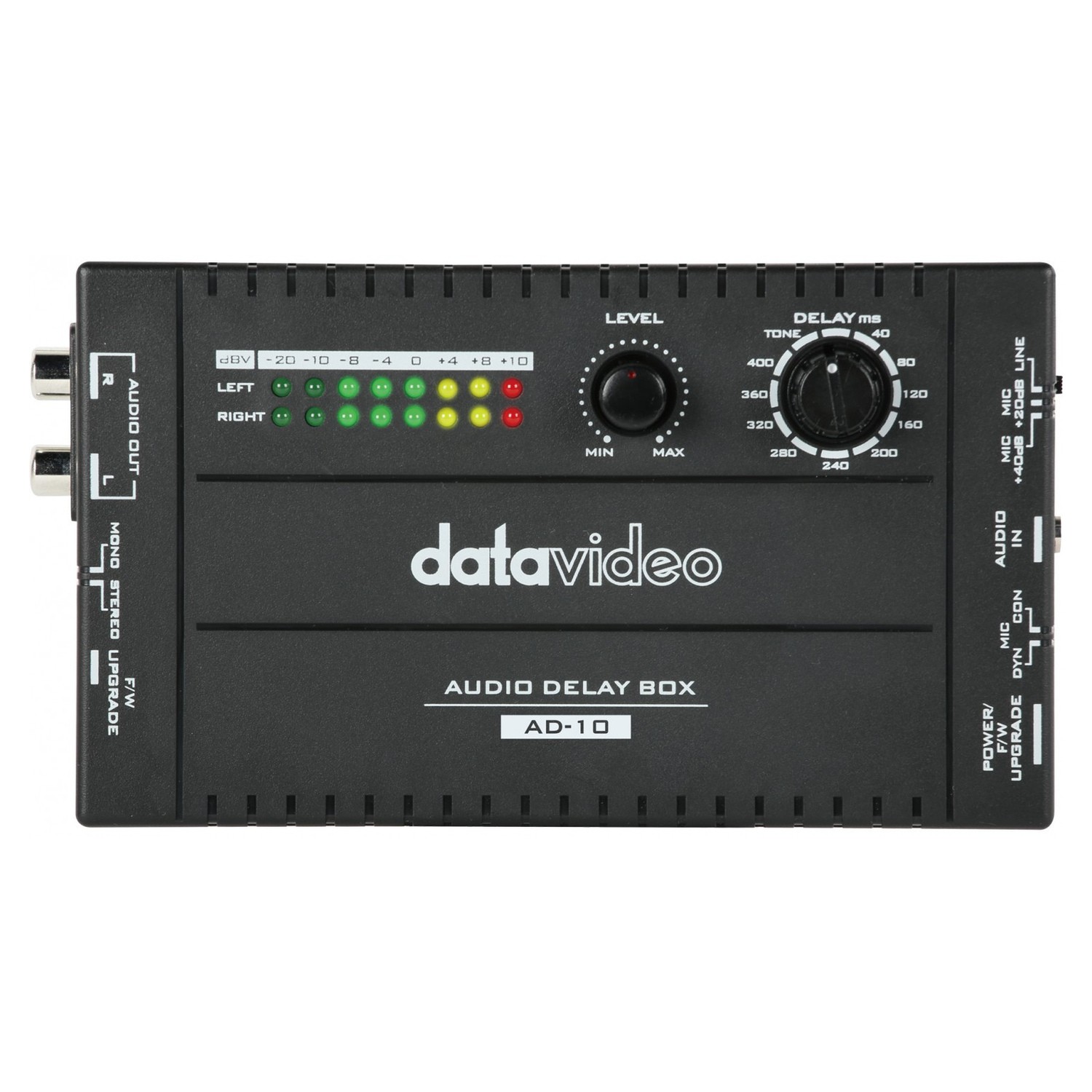

Datavideo AD-10 Audioverzögerungsgerät

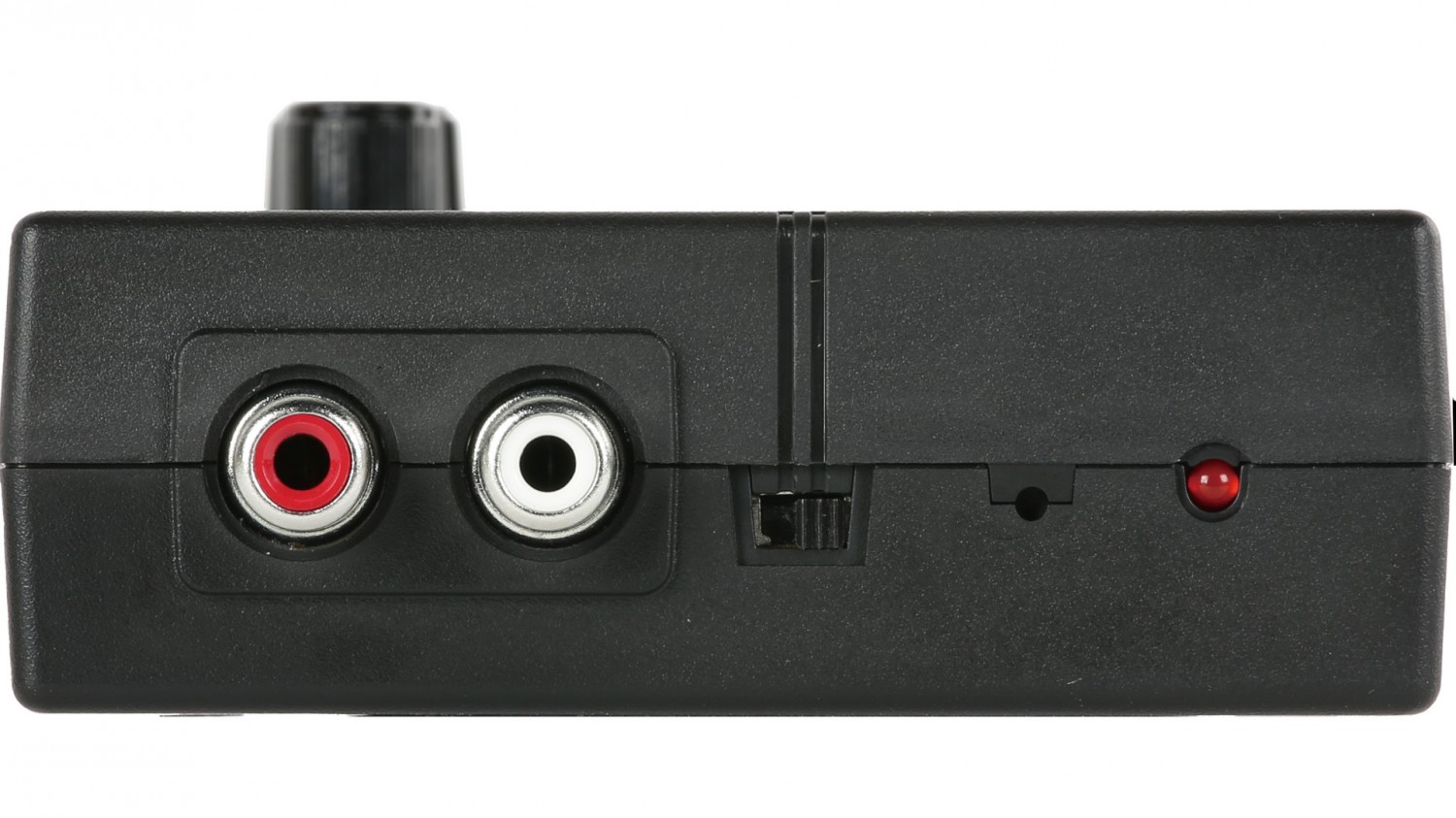

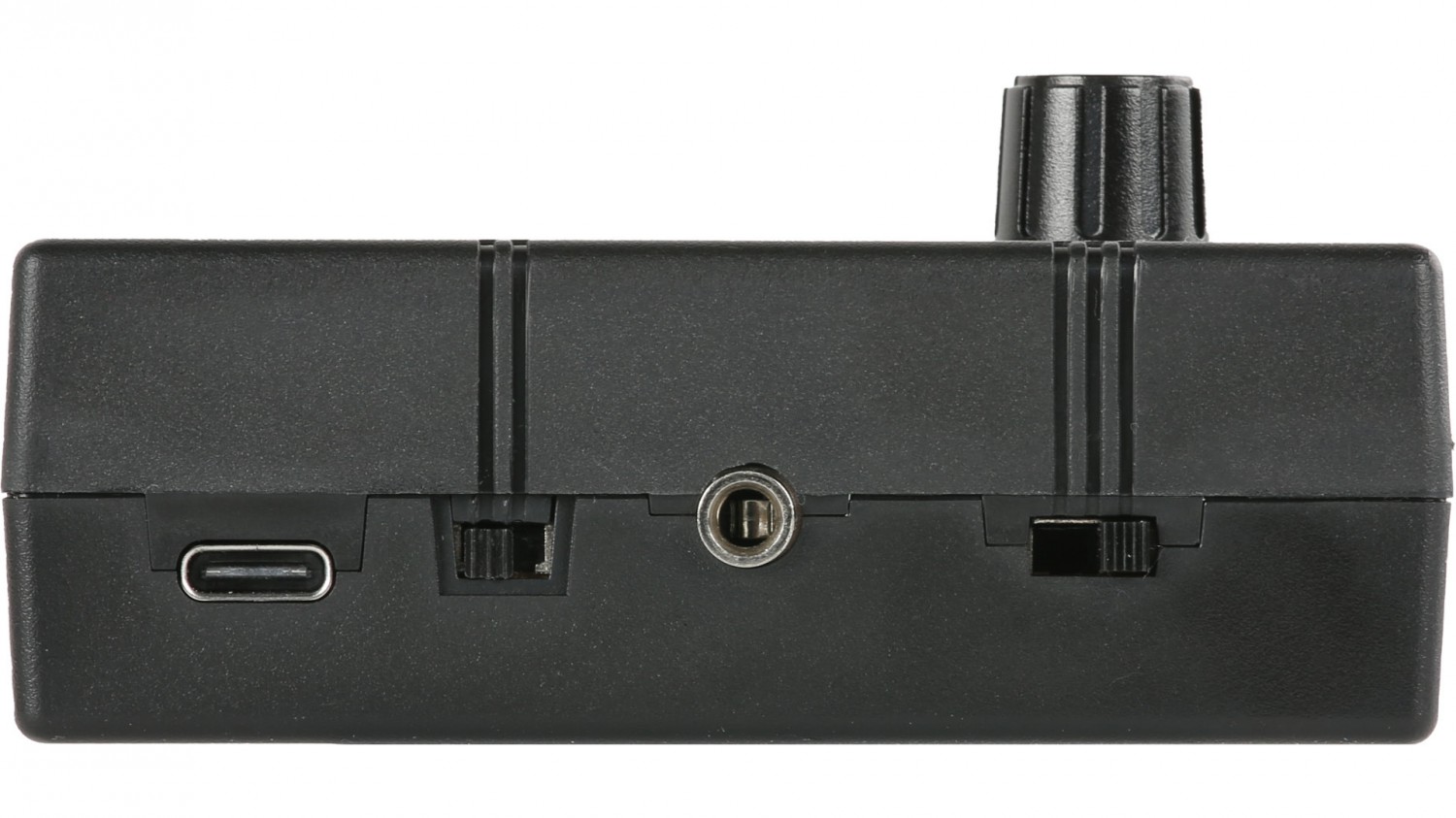

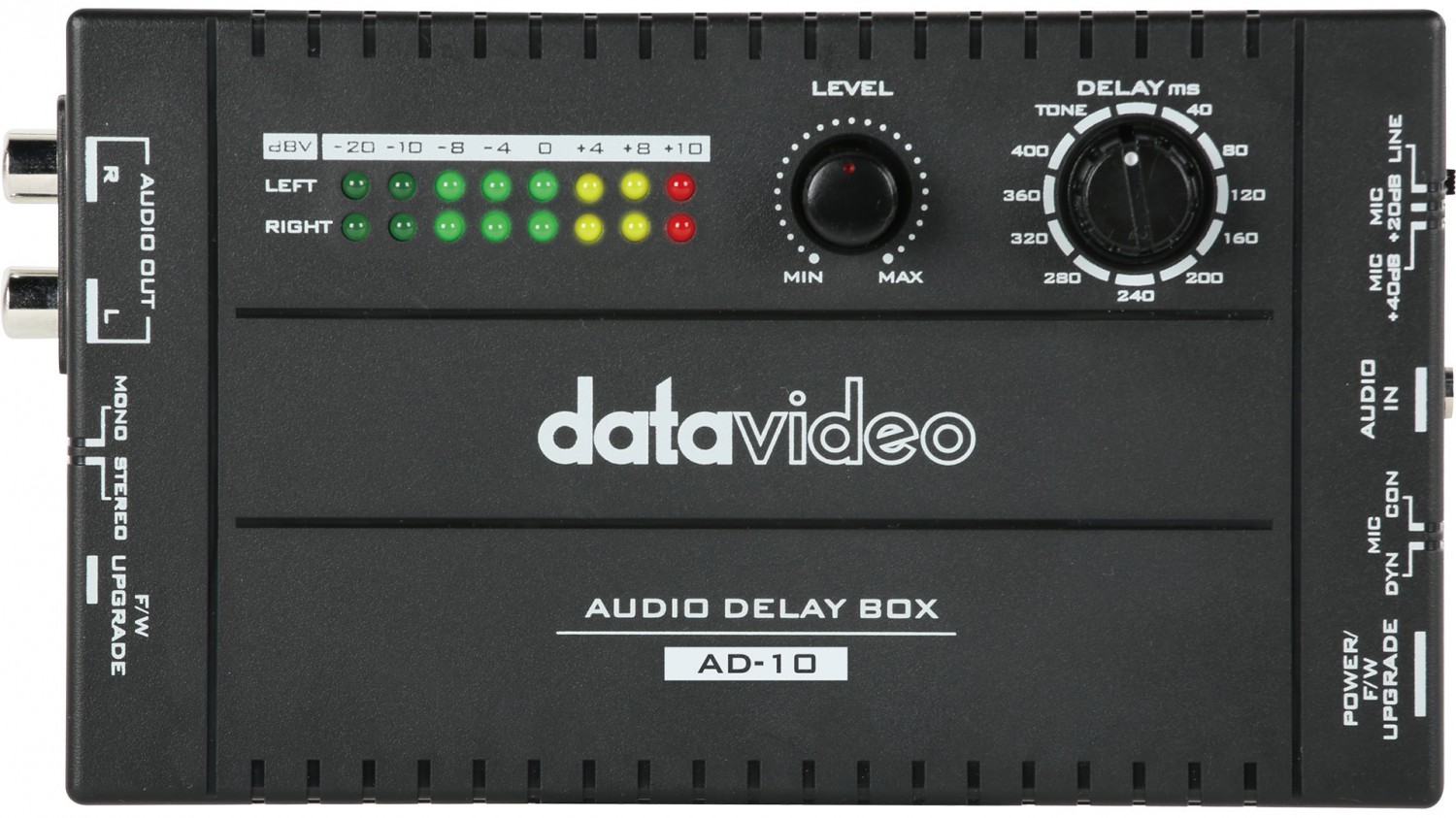

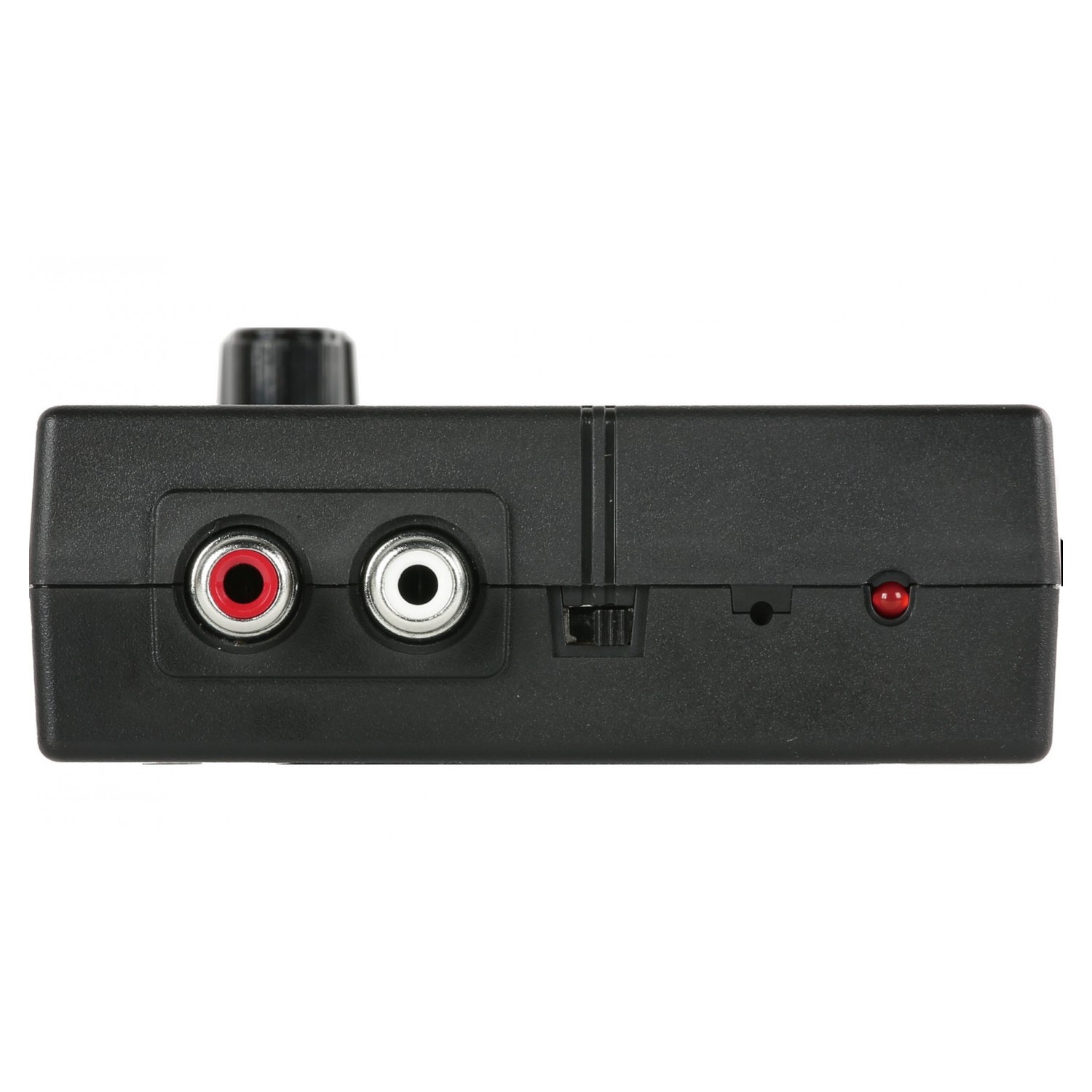

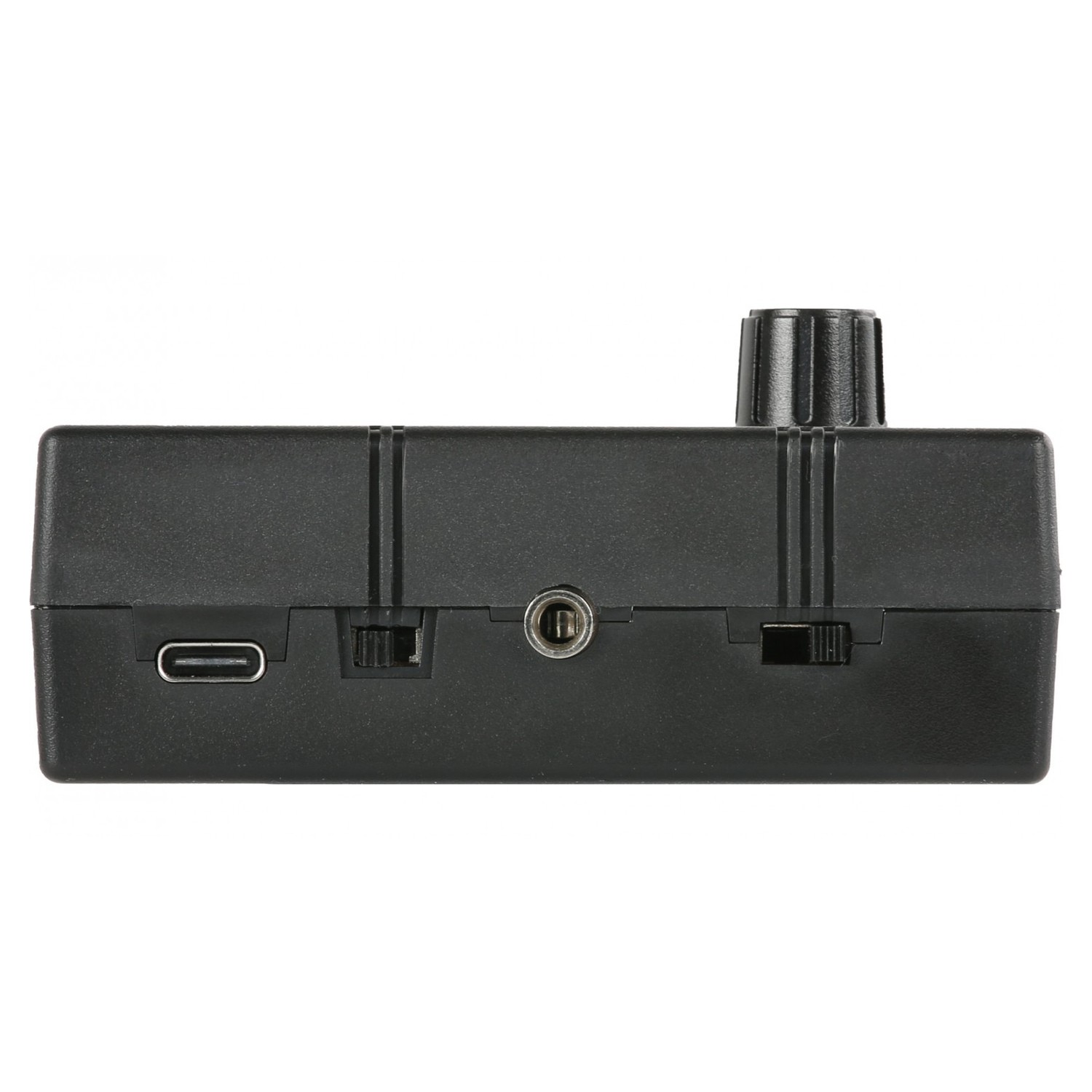

Die Datavideo AD-10 synchronisiert Ton und Bild bei Liveproduktionen, Streams und Aufzeichnungen. Sie wird in den Audioweg zwischen Mikrofon oder Line-Quelle und dem nachgeschalteten Aufnahme- oder Produktionsgerät eingebunden. Die Verzögerung lässt sich mit dem Drehregler auf bis zu 400 ms einstellen. Der Eingang ist zwischen Mikrofon- und Line-Pegel umschaltbar und unterstützt Kondensator- oder dynamische Mikrofone; der Stereo-Cinch-Ausgang kann auf Mono oder Stereo eingestellt werden. Die Stromversorgung erfolgt über USB-C (5 V / 1 A); ein USB-Netzteil ist nicht im Lieferumfang enthalten.

TON UND BILD SYNCHRONISIEREN

Binden Sie die AD-10 in den Audioweg ein und stellen Sie eine Verzögerung von bis zu 400 ms ein. Der umschaltbare Eingang nimmt Mikrofon- oder Line-Pegel auf; der Stereo-Cinch-Ausgang lässt sich auf Mono oder Stereo einstellen.

Bis zu 400 ms VerzögerungMikrofon- / Line-EingangUSB-C-Stromversorgung

MIKROFON IN EINER STREAMING-KETTE

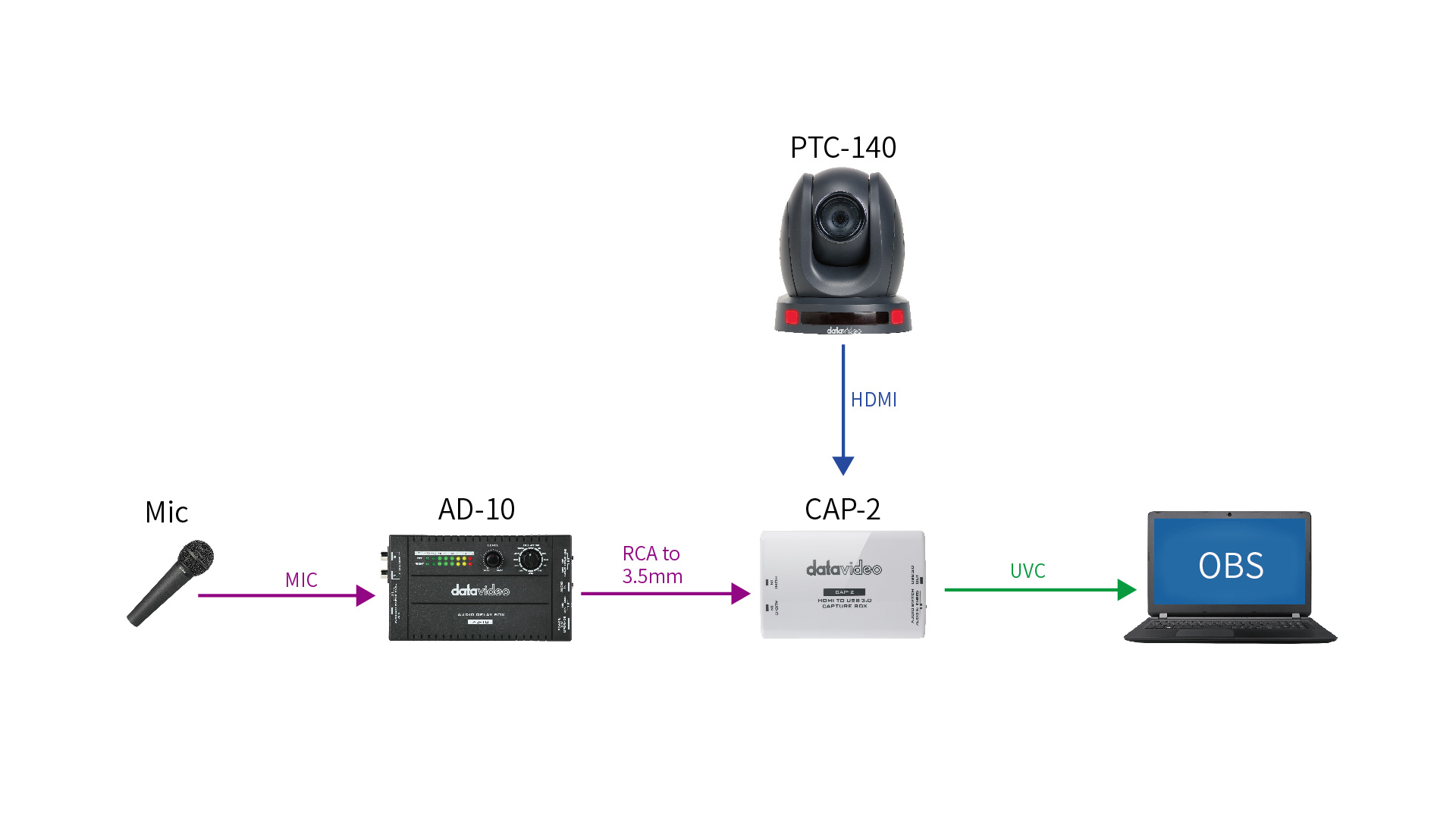

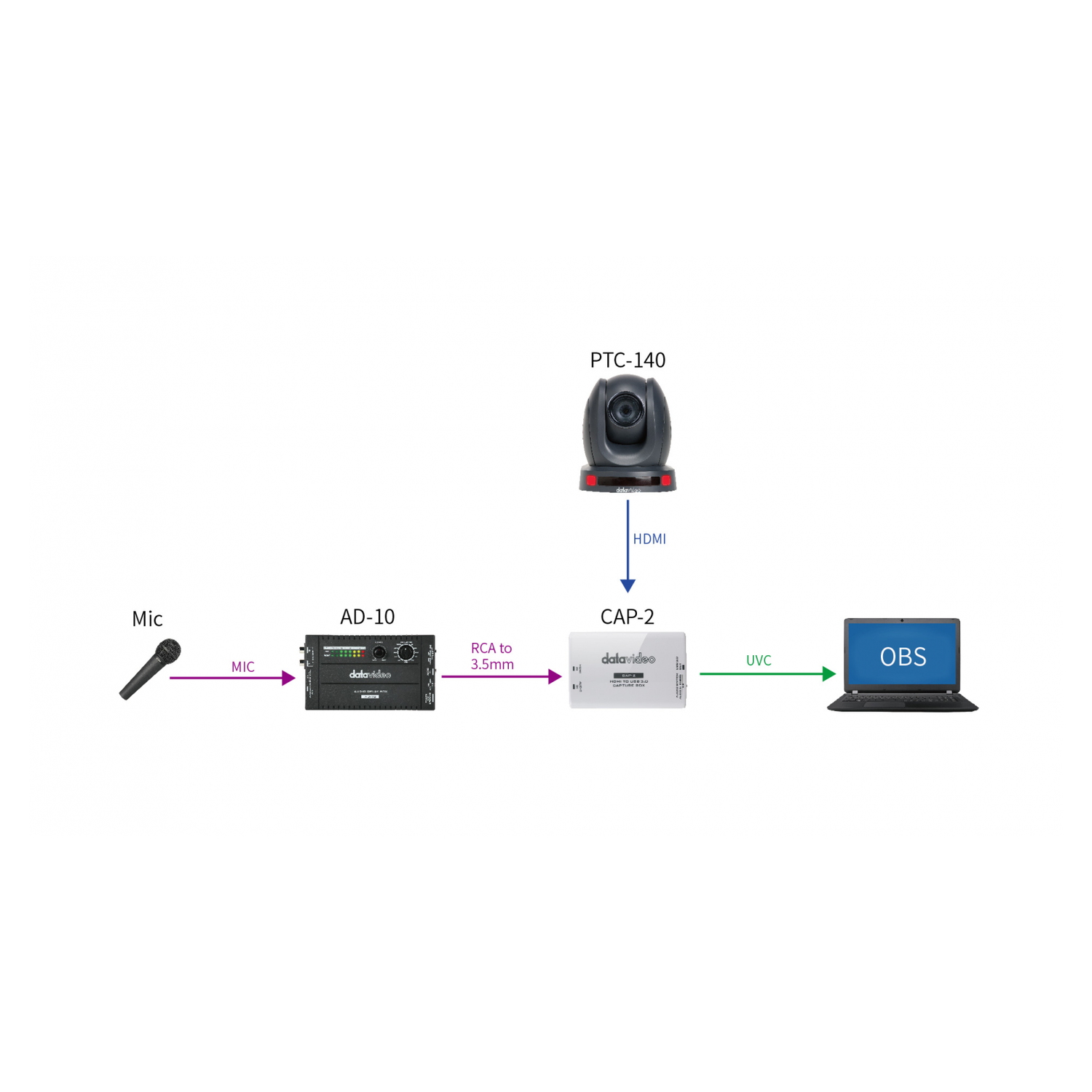

Das erste Diagramm zeigt ein Mikrofon am AD-10 und dessen Cinch-Ausgang am CAP-2-Konverter. CAP-2 überträgt den Ton per UVC an einen Computer; das Bild einer PTC-140-Kamera gelangt per HDMI zu CAP-2. Mit der Verzögerung lässt sich der Ton im Stream an das Bild anpassen.

MISCHPULT ODER TELEFON

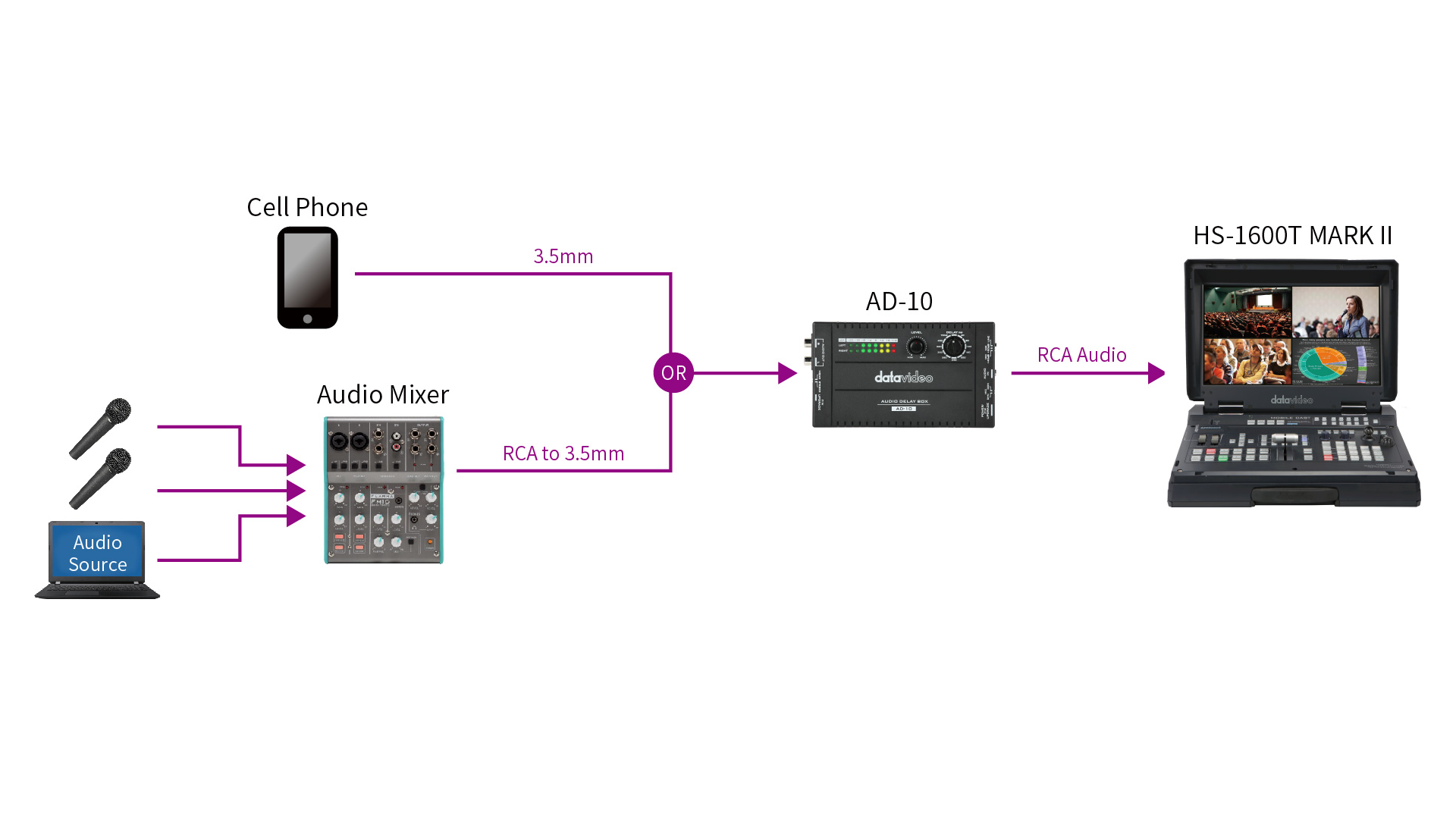

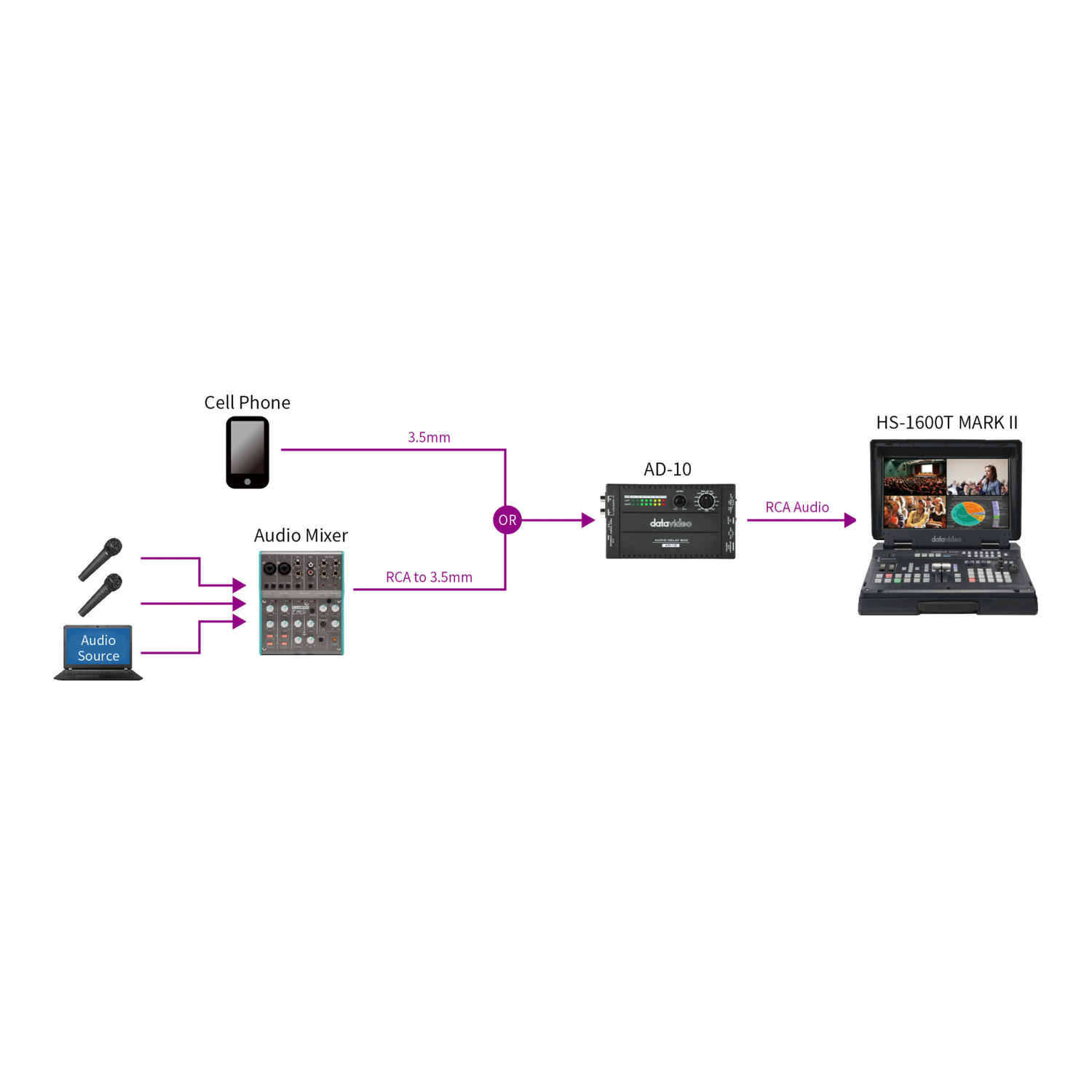

Das zweite Diagramm zeigt zwei Signalquellen: ein Telefon mit 3,5-mm-Ausgang oder ein analoges Mischpult mit RCA-auf-3,5-mm-Kabel. AD-10 passt das Timing an und gibt den Ton über Stereo-Cinch an ein HS-1600T-Mark-II-System aus.
