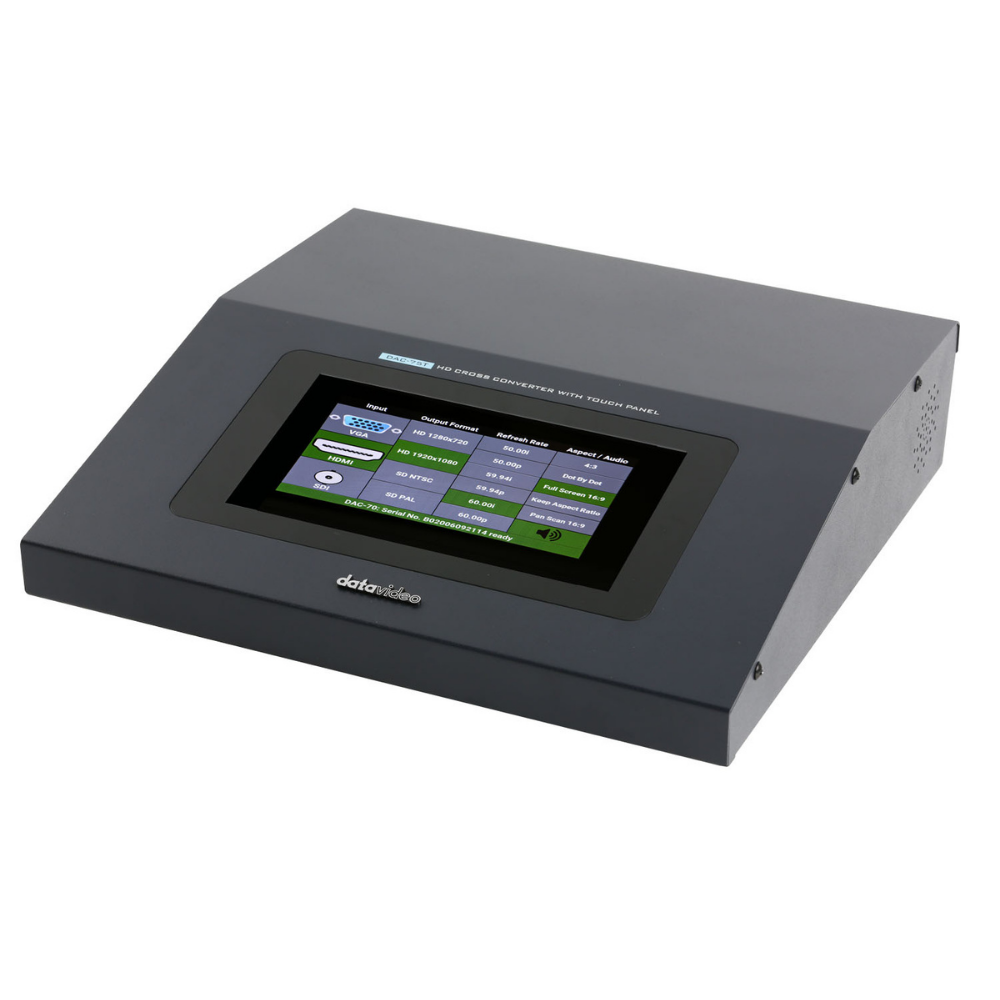

Datavideo DAC-75T HD-Cross-Converter mit Touchpanel

Der Datavideo DAC-75T verbindet VGA-, HDMI- und 3G/HD/SD-SDI-Quellen mit einer HD-Videokette. Er konvertiert unterstützte Formate und leitet das Signal an zwei SDI-Ausgänge und einen HDMI-Ausgang weiter; die Einstellung erfolgt über das integrierte 7-Zoll-Touchdisplay. Schließen Sie einen Laptop oder eine andere Quelle an Monitore, Recorder oder Encoder im Konferenzraum an. Zusammen mit dem konvertierten Bild kann auch Ton von den Stereo-Cinch-Eingängen oder der in HDMI/SDI eingebetteten Tonspur übertragen werden. Der HDMI-Eingang unterstützt keine HDCP-geschützten Quellen.

Datavideo DAC-75T · HD-Kreuzkonverter

VGA, HDMI & SDI

Schließen Sie eine Präsentation über VGA, HDMI oder SDI an eine HD-Videokette an. Der DAC-75T konvertiert zwischen den Formaten und leitet das Signal an zwei SDI-Ausgänge und einen HDMI-Ausgang weiter. Die Konfiguration wird durch das integrierte 7-Zoll-Touchdisplay vereinfacht.

VGA-, HDMI- und 3G/HD/SD-SDI-Eingänge2× SDI- und 1× HDMI-Ausgang

Up-, Down- und Cross-Konvertierung

Konvertiert unterstützte HD- und SD-Formate in die passende Ausgangsauflösung. Die verfügbaren Optionen variieren je nach ausgewähltem Eingang; unterstützt werden gängige Fernsehbildfrequenzen sowie Computermodi einschließlich 1920 × 1080 und 1600 × 1200 bei 60 Hz.

Zwei Steuerungsmodi auf dem 7-Zoll-Display

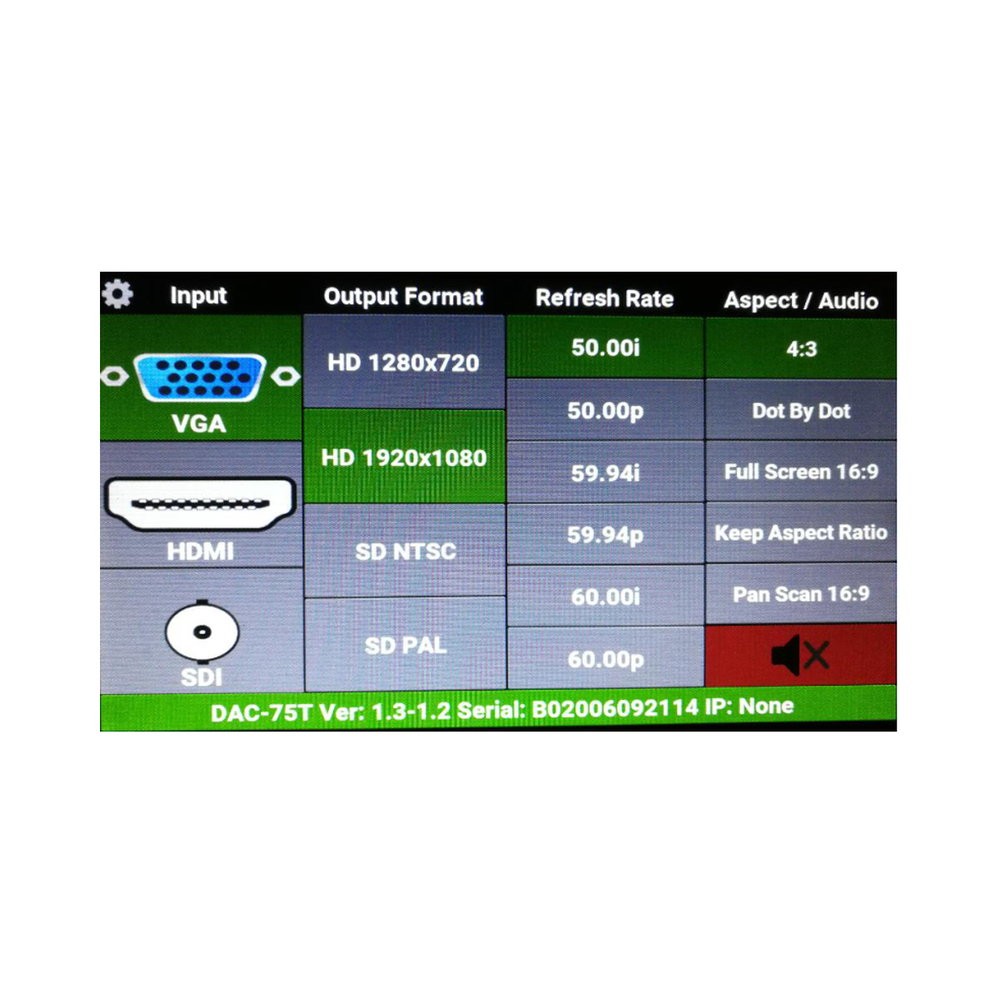

Der „Presenter“-Modus vereinfacht die Auswahl der Quelle und die grundlegenden Ausgabeeinstellungen. Der separate „Profi“-Modus bietet dem Techniker detailliertere Optionen für Format und Bildfrequenz.

Übertragen Sie Ton zusammen mit dem Bild

Nutzen Sie die asymmetrischen Stereo-Cinch-Eingänge oder den im HDMI-/SDI-Eingang enthaltenen Ton. Der Konverter kann eingebetteten PCM-Ton sowohl über HDMI als auch über SDI übertragen, bis zu 8 Kanäle bei 48 kHz.

SDI-Durchschleifung und drei Ausgänge

Der SDI-Eingang bietet eine Durchschleifschleife, und das konvertierte Signal steht an zwei 3G/HD/SD-SDI-Ausgängen sowie einem HDMI-Ausgang für Monitore, Recorder oder Encoder zur Verfügung.

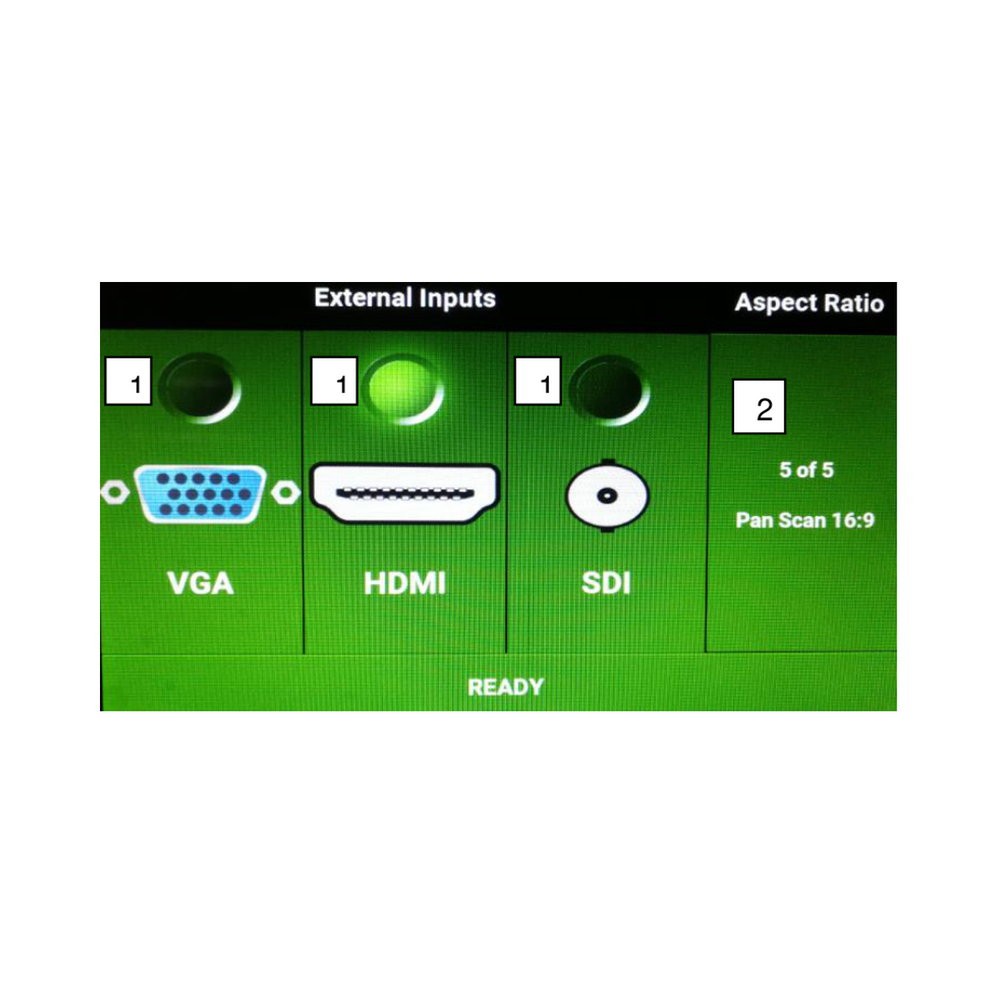

Presenter-Modus für den täglichen Betrieb

Der Presenter-Modus ermöglicht die einfache Eingangswahl und grundlegende Einstellungen direkt am integrierten Touchdisplay. Die Bedienperson wählt den aktiven Eingang und stellt das Seitenverhältnis ein; für Ausgabeformat, Bildrate und Audio kann ein Techniker in den erweiterten Modus wechseln. Die Beschriftungen im Bild gehören zur tatsächlichen Geräteoberfläche.

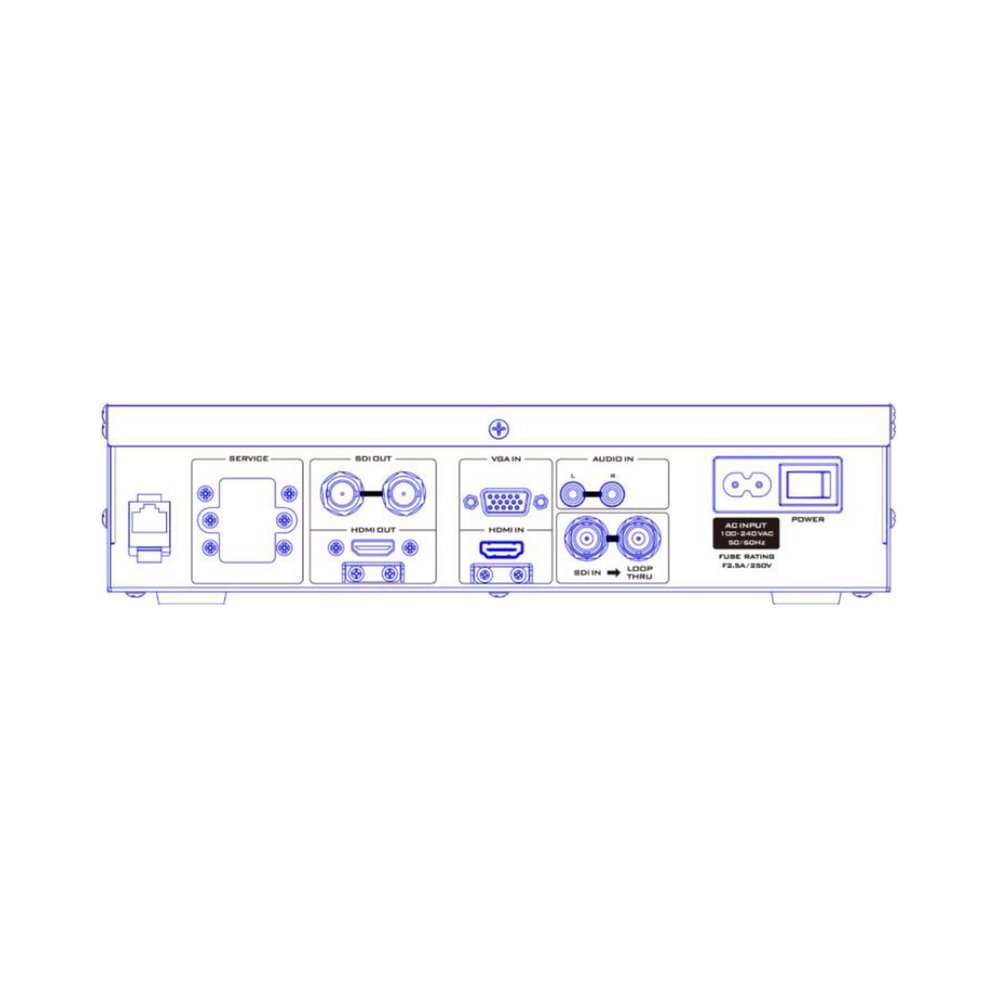

Eingänge, Durchschleifung und Ausgänge

Die Rückseite verbindet einen analogen VGA-Eingang mit digitalen HDMI- und 3G/HD/SD-SDI-Eingängen. SDI bietet einen Durchschleifausgang; zwei SDI-Ausgänge und HDMI leiten das konvertierte Signal an Display, Recorder oder Encoder weiter. Audio kann über RCA oder aus dem HDMI/SDI-Eingang kommen. Der Ethernet-Anschluss ist für künftige Erweiterungen reserviert.

Einschränkung des HDMI-Eingangs: Der HDMI-Eingang überträgt kein Bild von HDCP-geschützten Quellen. Der DAC-75T führt eine Formatkonvertierung durch, es handelt sich nicht um einen Videoumschalter. Bei wiederholten Änderungen des Eingangsformats ist mit einer kurzen Verzögerung zu rechnen.
