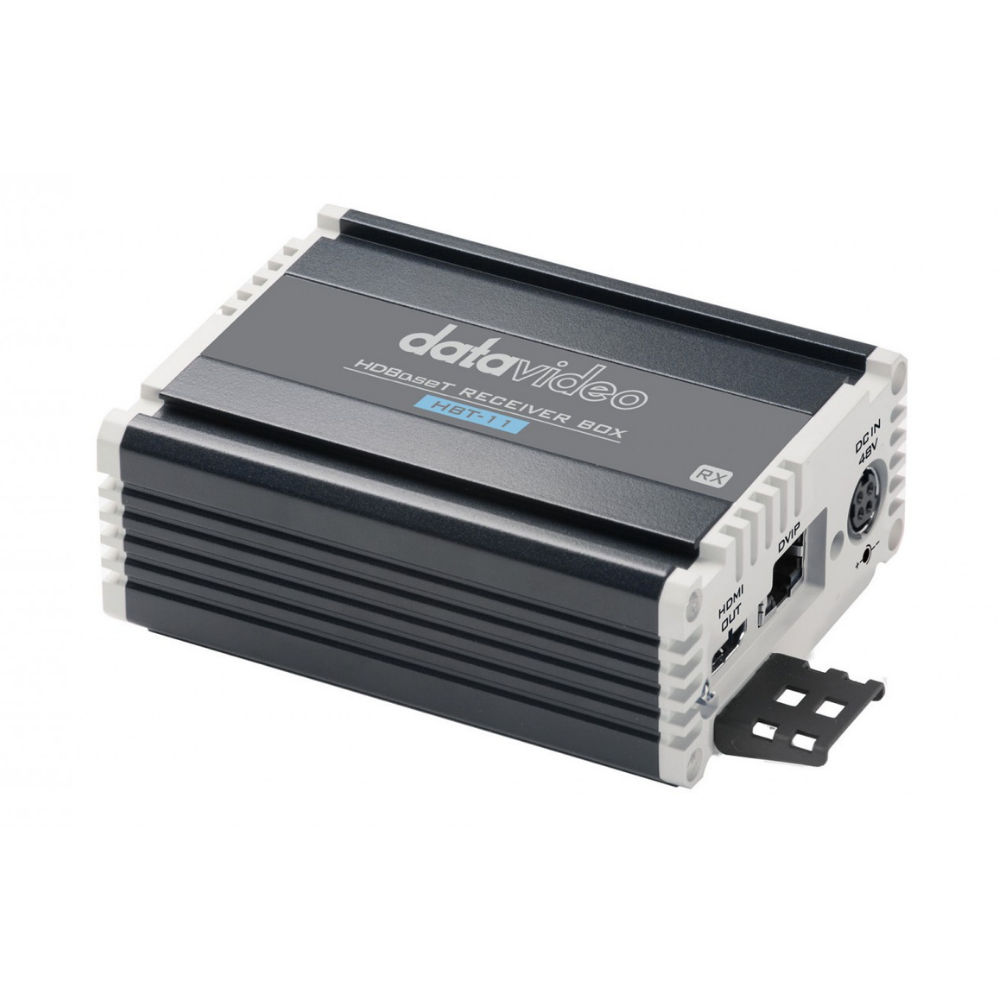

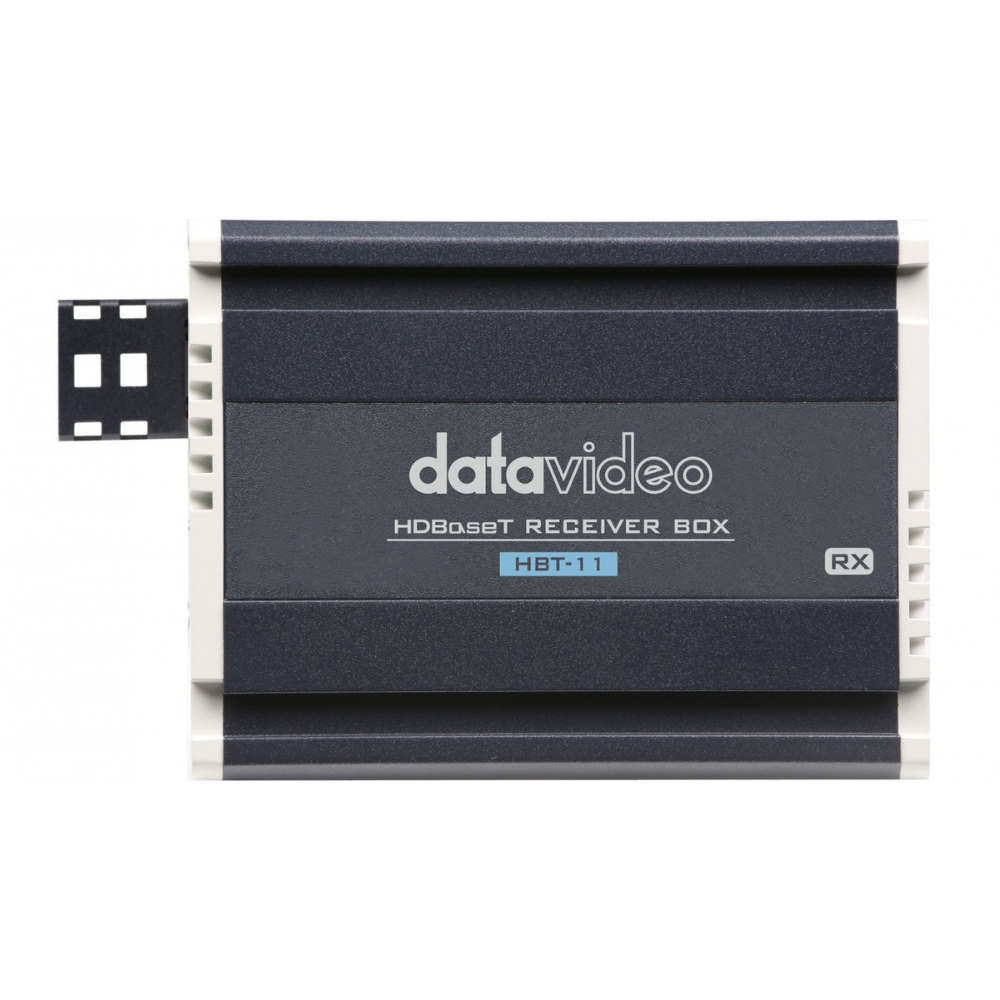

Der Empfänger HBT-11 erweitert eine HDBaseT-Verbindung zwischen einem kompatiblen Sender und einem Anzeige- oder Steuerplatz. Ein Cat-5e/6/6a/7-Kabel überträgt Video, Audio, DVIP-Befehle, serielle RS-422/232-Steuerung und PoE; im Full-HD-Modus sind bis zu 100 m möglich. Der HDMI-Ausgang unterstützt Videoformate bis 4Kp30.
Der Empfänger HBT-11 erweitert eine HDBaseT-Verbindung zwischen einem kompatiblen Sender und einem Anzeige- oder Steuerplatz. Ein Cat-5e/6/6a/7-Kabel überträgt Video, Audio, DVIP-Befehle, serielle RS-422/232-Steuerung und PoE; im Full-HD-Modus sind bis zu 100 m möglich. Der HDMI-Ausgang unterstützt Videoformate bis 4Kp30.
Unterstützte HDMI-Formate: 3840 × 2160p bei 30/29,97/25/24/23,98 Hz; 1080p bei 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i bei 60/59,94/50 Hz; 720p bei 60/59,94/50 Hz.
ÜBERTRAGUNG ÜBER EIN EINZIGES KABEL
Der Empfänger HBT-11 erweitert eine HDBaseT-Verbindung zwischen einem kompatiblen Sender und einem Anzeige- oder Steuerplatz. Ein Cat-5e/6/6a/7-Kabel überträgt Video, Audio, DVIP-Befehle, serielle RS-422/232-Steuerung und PoE; im Full-HD-Modus sind bis zu 100 m möglich. Der HDMI-Ausgang unterstützt Videoformate bis 4Kp30.
VIDEO, STEUERUNG UND STROMVERSORGUNG

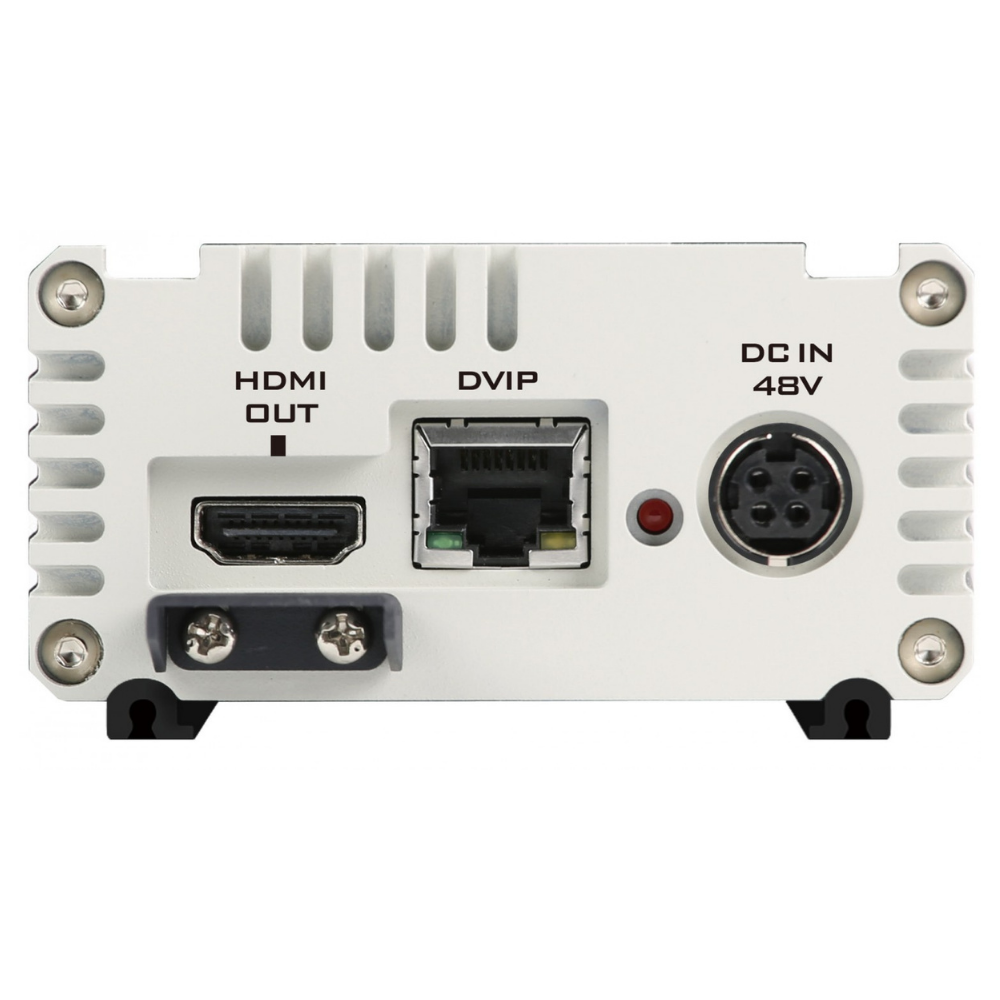

Die Rückseite vereint den HDBaseT-Eingang, HDMI-Ausgang, DVIP-Netzwerkanschluss und den 48-V-Stromeingang. In einem passenden System sind dadurch keine separaten Kabel für Bild und Steuerung erforderlich. Der HBT-11 arbeitet mit dem Datavideo-Sender HBT-10; eine 4Kp30-Übertragung ist mit einem kompatiblen Sender möglich.
SERIELLE STEUERUNG RS-422 / RS-232

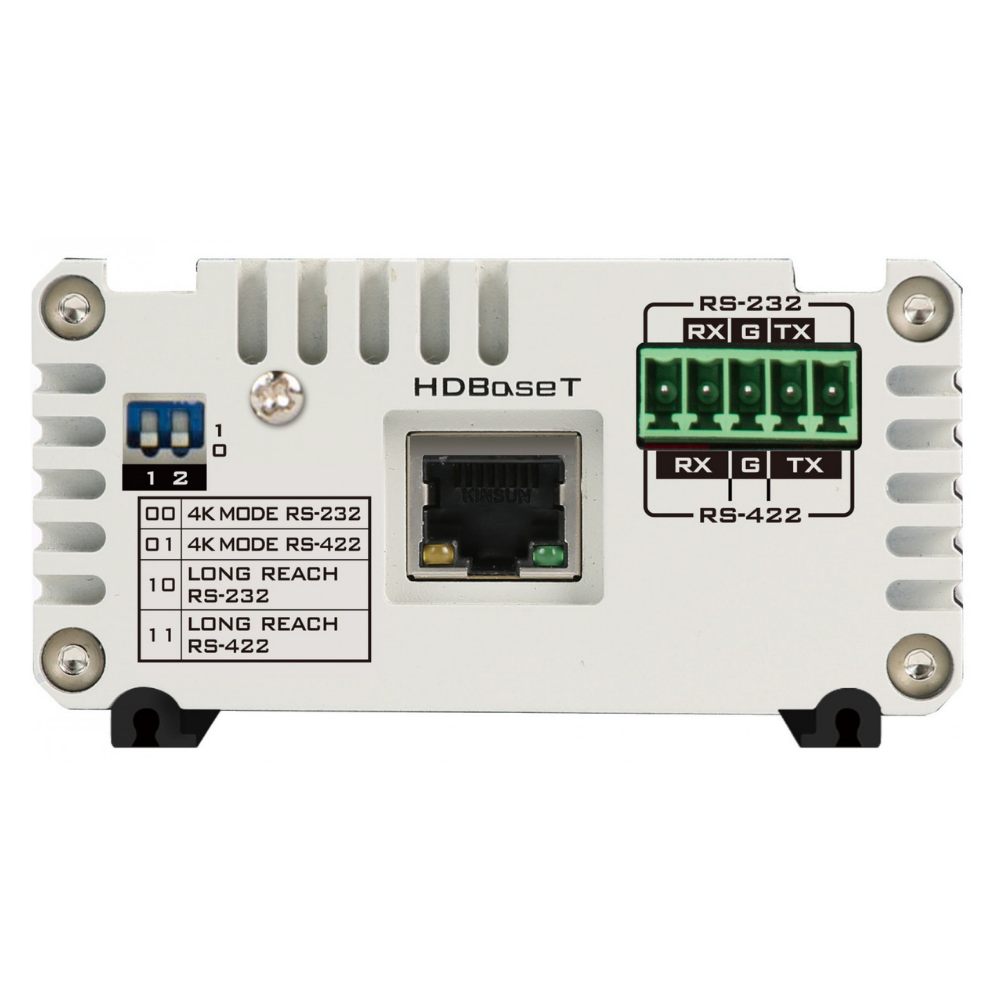

Der Phoenix-Anschluss ermöglicht die serielle Kamerasteuerung. Schalter am Gerät wählen RS-232 oder RS-422 einschließlich Long-Reach-Modi; die Einstellung muss zum Protokoll und zur Verkabelung des angeschlossenen Geräts passen.

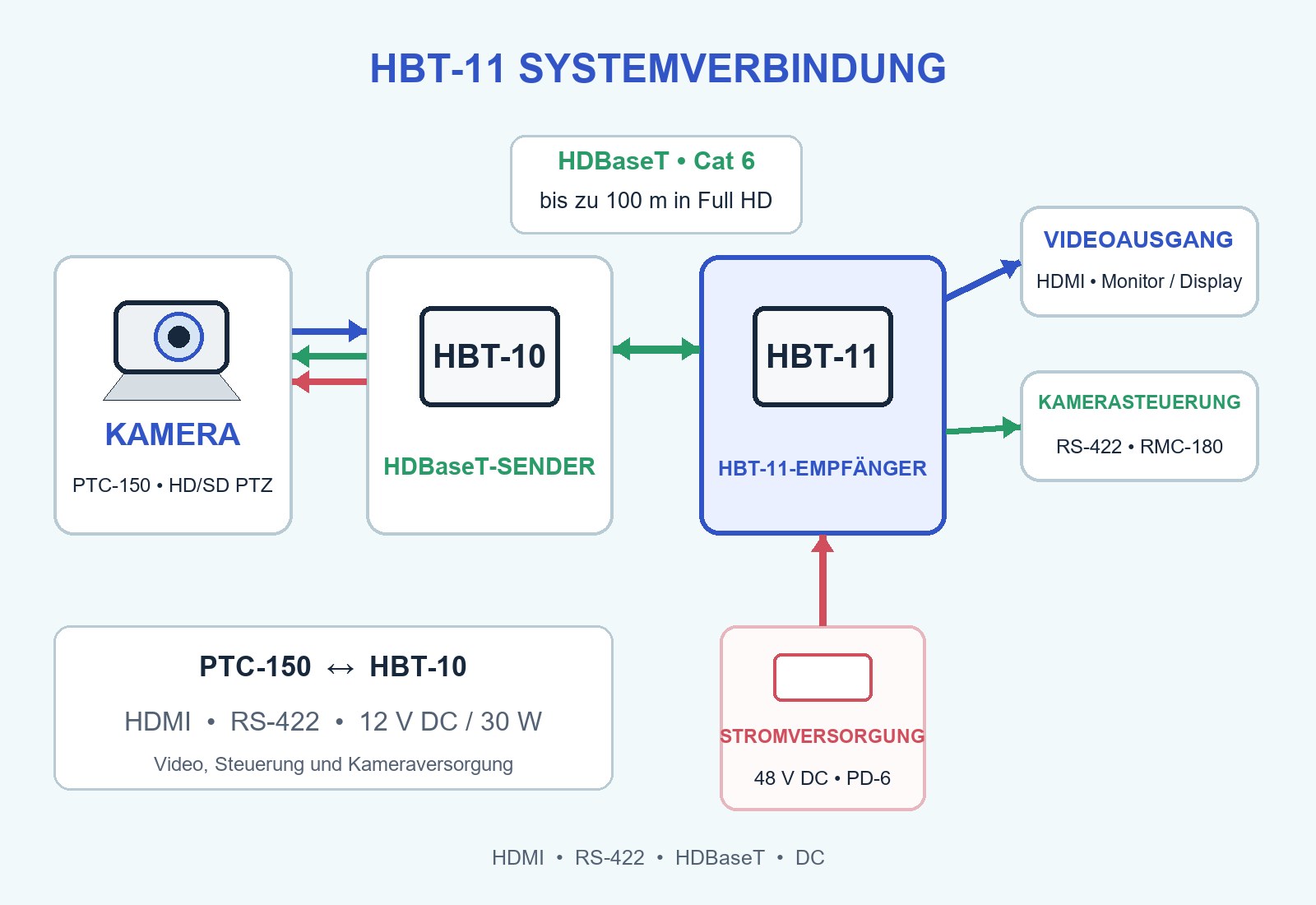

HDBaseT-SYSTEMVERBINDUNG

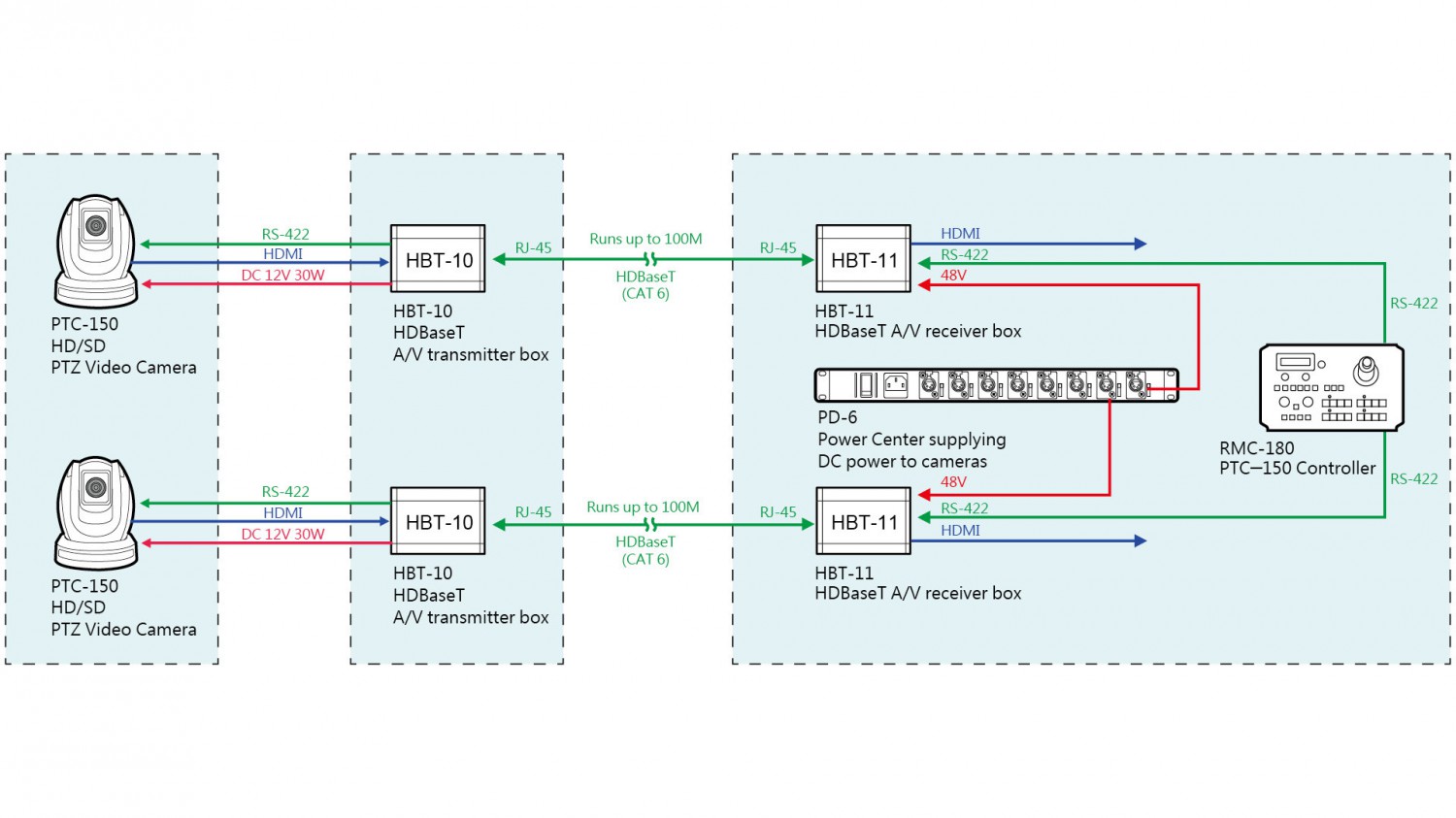

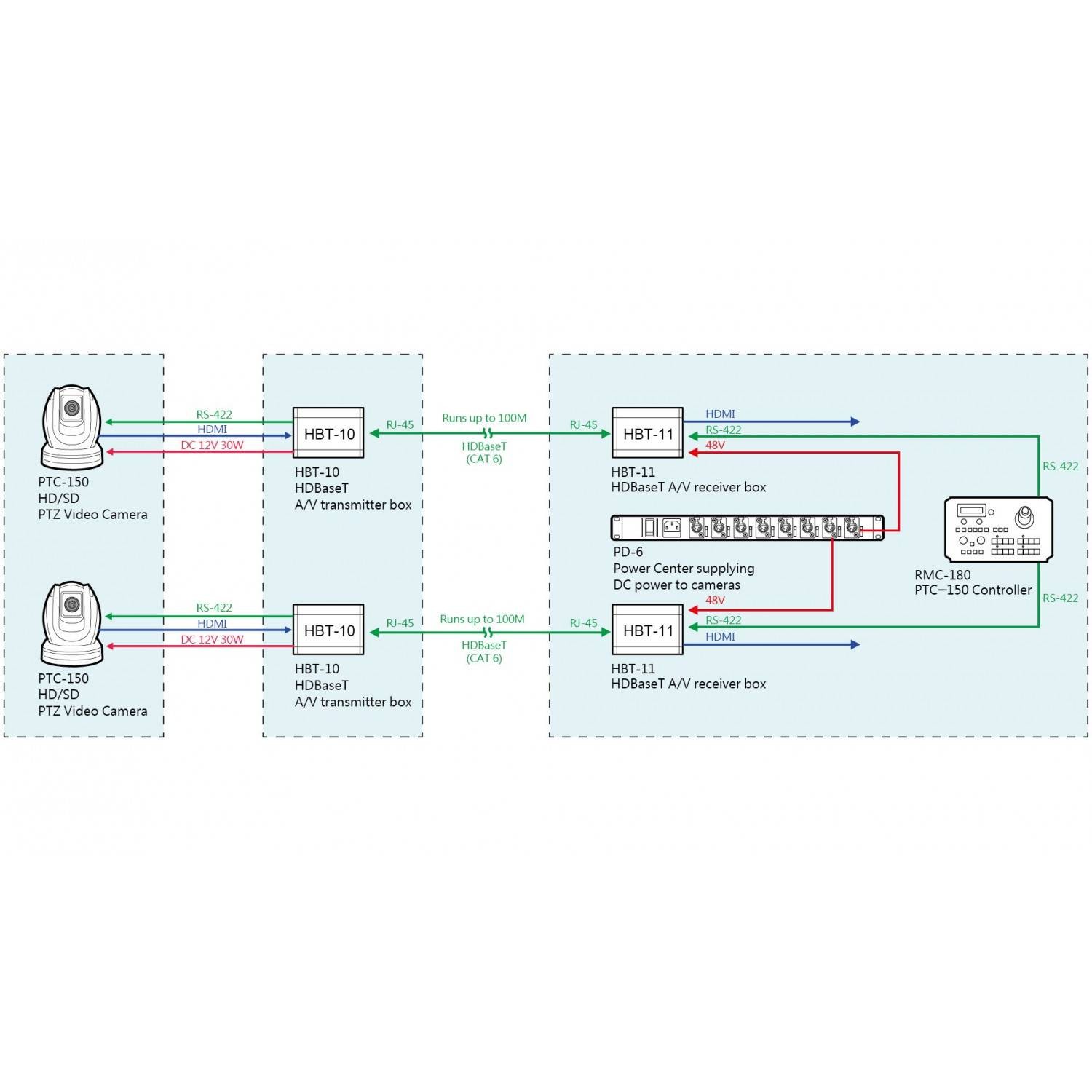

Die Abbildung zeigt eine mögliche Konfiguration: Eine PTC-150-Kamera wird mit einem HBT-10-Sender und einem HBT-11-Empfänger verbunden. HDBaseT überträgt Bild und Steuerung; der HDMI-Ausgang kann an einen Monitor und RS-422 an einen RMC-180-Controller angeschlossen werden. Der PD-6 versorgt den Empfänger mit Strom.
VERPACKUNGSINHALT
1× Datavideo HBT-11 Empfänger
1× 48-V-Netzteil
1× Netzkabel
1× Phoenix-auf-RJ-45-Adapter
SPEZIFIKATIONEN
Typ: HDBaseT-Empfänger
Eingang: HDBaseT über RJ-45
Videoausgang: HDMI, bis 3840 × 2160p30
Steuerung: DVIP über RJ-45; RS-422/RS-232 über Phoenix-Anschluss
Übertragung: Video, Audio, Steuerdaten und PoE über ein Cat-5e/6/6a/7-Kabel
Reichweite: bis 100 m für Full HD; tatsächliche Reichweite abhängig von Auflösung und Kabel
Stromversorgung: 48-V-DC-Eingang; PoE-Ausgang bis 35 W
Abmessungen: 132 × 85 × 45 mm
Gewicht: ca. 400 g
Betriebstemperatur: 0 bis 40 °C
EMPFEHLUNGEN
Der Datavideo HBT-11 ist der Empfänger einer HDBaseT-Verbindung. Für die Übertragung von Video- und Steuersignalen über HDBaseT wird er mit dem kompatiblen Datavideo-Sender HBT-10 verwendet. Für den Rackeinbau ist das kompatible Montagekit Datavideo RMK-2 erhältlich.
