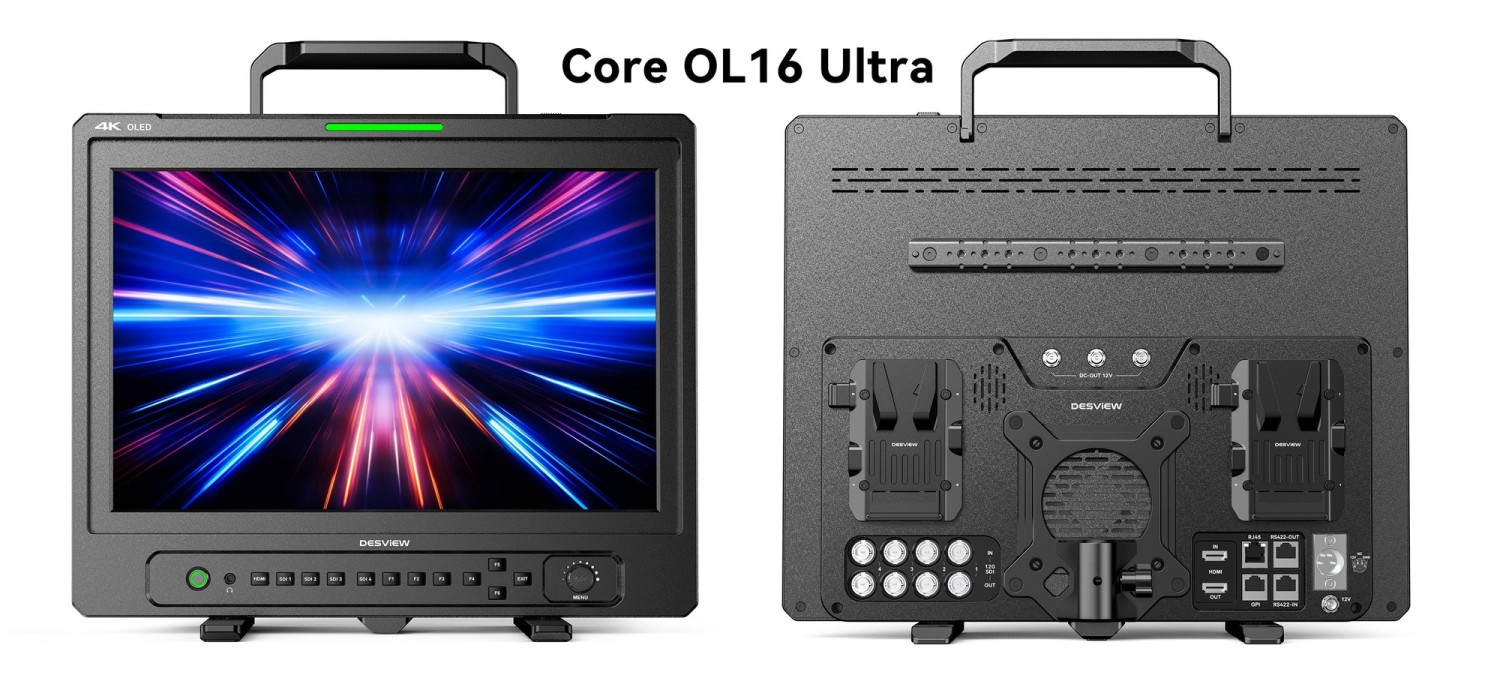

Desview Core OL16 Ultra

Der Desview Core OL16 Ultra 12G ist ein 16-Zoll-AMOLED-Produktionsmonitor mit 4K-Auflösung 3840 × 2400, 1200 Nits Spitzenhelligkeit und 100 % DCI-P3-Abdeckung für anspruchsvolle Broadcast- und Film-Workflows. Er bietet vier 12G-SDI-Ein- und -Ausgänge, HDMI-2.0-Ein- und -Ausgang mit 4K 60 Hz, einen 12G-SFP+-Port für 4K 60p über Glasfaser auf 10–20 km, einen 8K-Modus aus vier 4K-Quadranten, RS-422 und GPI.

Das Flaggschiff der Core-Serie für 12G und 8K. Der Ultra 12G empfängt ein 4K-Signal über ein einziges 12G-SDI-Kabel oder über Glasfaser und verarbeitet im 8K-Modus vier 4K-Quadranten. Wie der MAX hat er ein 16-Zoll-AMOLED-Display, zwei V-Mount-Platten und drei 12-V-Stromausgänge für weiteres Equipment.

12G-SDI, Glasfaser und 8K

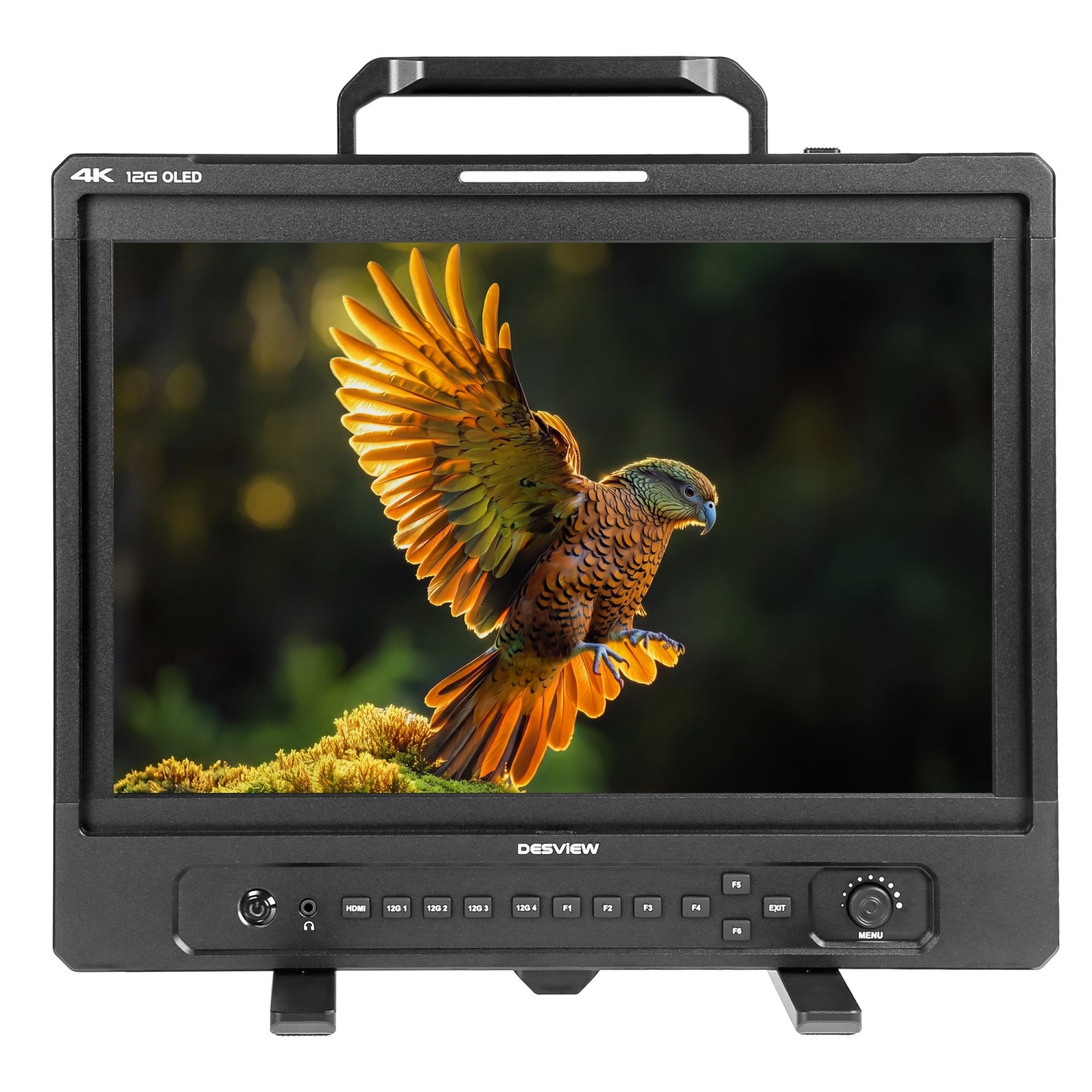

Ein AMOLED mit 3840 × 2400, 1,074 Milliarden Farben, 400 Nits typischer Helligkeit und einem Kontrast von 100.000:1 liefert lebendige, detailreiche und naturgetreue Bilder samt feiner Farbnuancen.

16" AMOLED 4K4× 12G-SDI12G SFP+8K SQD1200 Nits

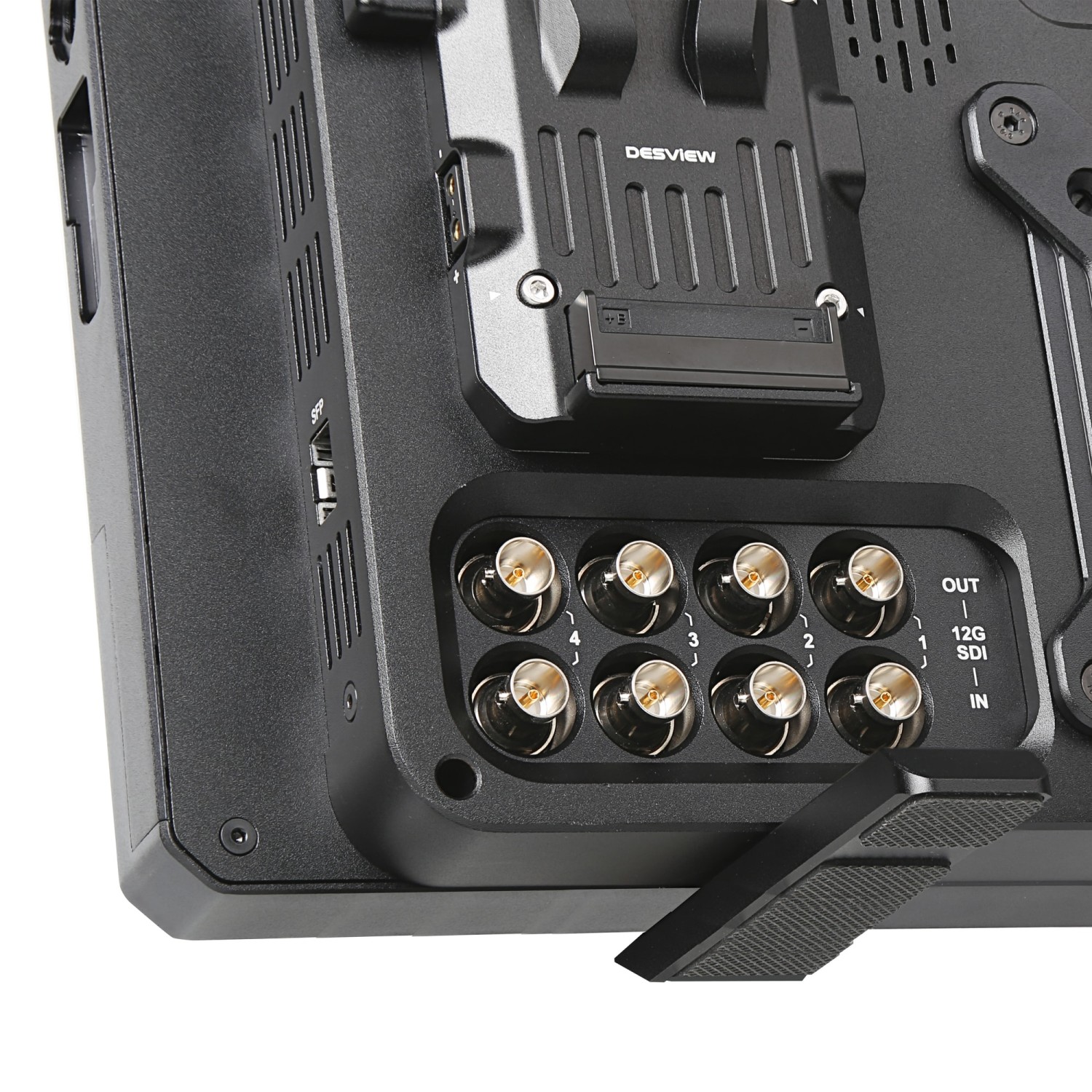

4× 12G-SDI rein und raus

Vier 12G-SDI-Eingänge nehmen unkomprimiertes 4K 60p über ein einziges Kabel an, vier SDI-Ausgänge geben das Signal an weitere Monitore oder einen Rekorder weiter.

RS-422, GPI und Tally

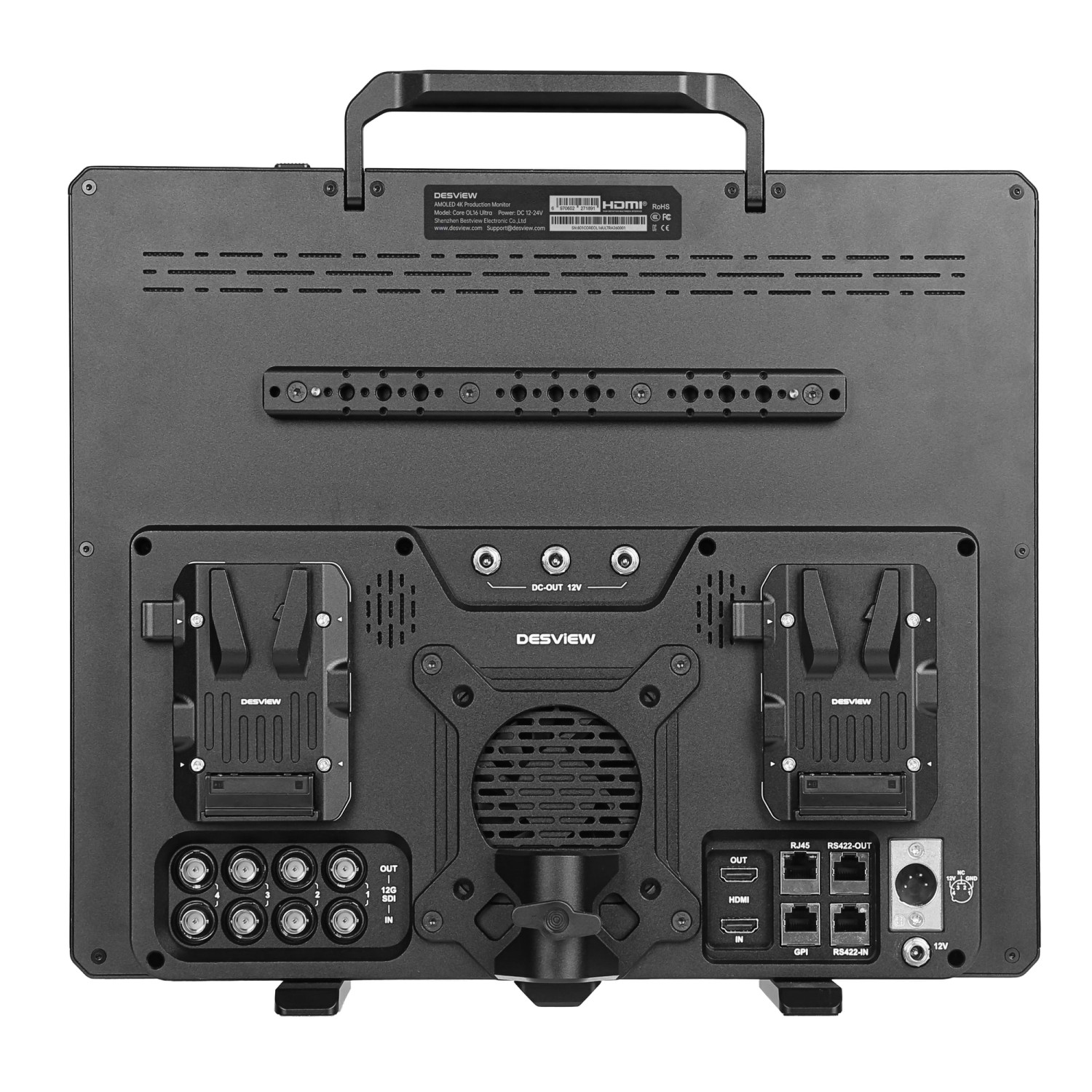

Die Rückseite trägt RS-422 IN und OUT, RJ45-Anschlüsse für GPI und Tally, USB, HDMI-2.0-Ein- und -Ausgang, 4-Pin-XLR- und DC-Versorgung sowie zwei V-Mount-Akkuplatten.

Eine Glasfaser, kein Verlust

Der 12G-SFP+-Port überträgt unkomprimiertes 4K 60p mit eingebettetem Ton und LTC-Timecode über eine einzige Faser bis zu 10–20 km weit.

3D- und Creative-LUTs

Lädt 3D-LUTs aus Calman, ColourSpace und anderen Tools sowie Creative-LUTs, um Belichtung, Hauttöne und Look direkt am Set zu prüfen.

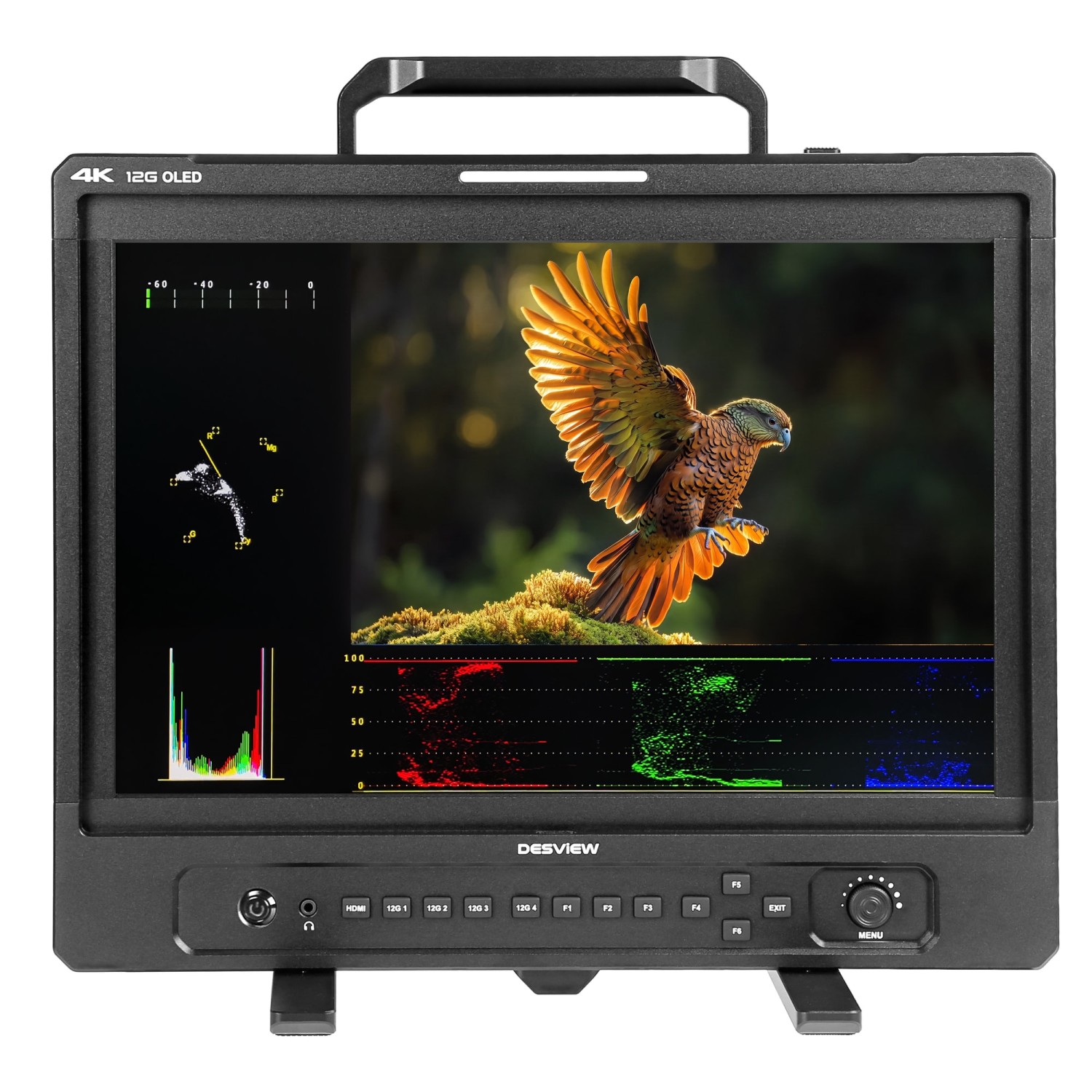

Waveform und Vektorskop

Eine feinere Waveform, Histogramm und Vektorskop helfen, Belichtung, Kontrast und Weißabgleich in Echtzeit im Griff zu behalten.

Anamorphotisches De-Squeeze

Die Faktoren 1,33×, 1,6×, 2,0× und eigene Werte stellen die richtigen Proportionen anamorphotischer Aufnahmen ohne externen Konverter wieder her.

Loop-Ausgänge

HDMI- und SDI-Loop-Ausgänge leiten das Signal an weitere Monitore weiter, sodass Regie, Kamera, Licht und Ton dasselbe Bild sehen.

Professionelle Assistenzfunktionen

Histogramm, Waveform und Vektorskop in einer Ansicht zeigen Helligkeitsverteilung, Kontrast und Weißabgleich in Echtzeit. So beurteilt die Kamera schnell die Belichtungskorrektur sowie die Zeichnung in Lichtern und Schatten und vermeidet Über- oder Unterbelichtung.

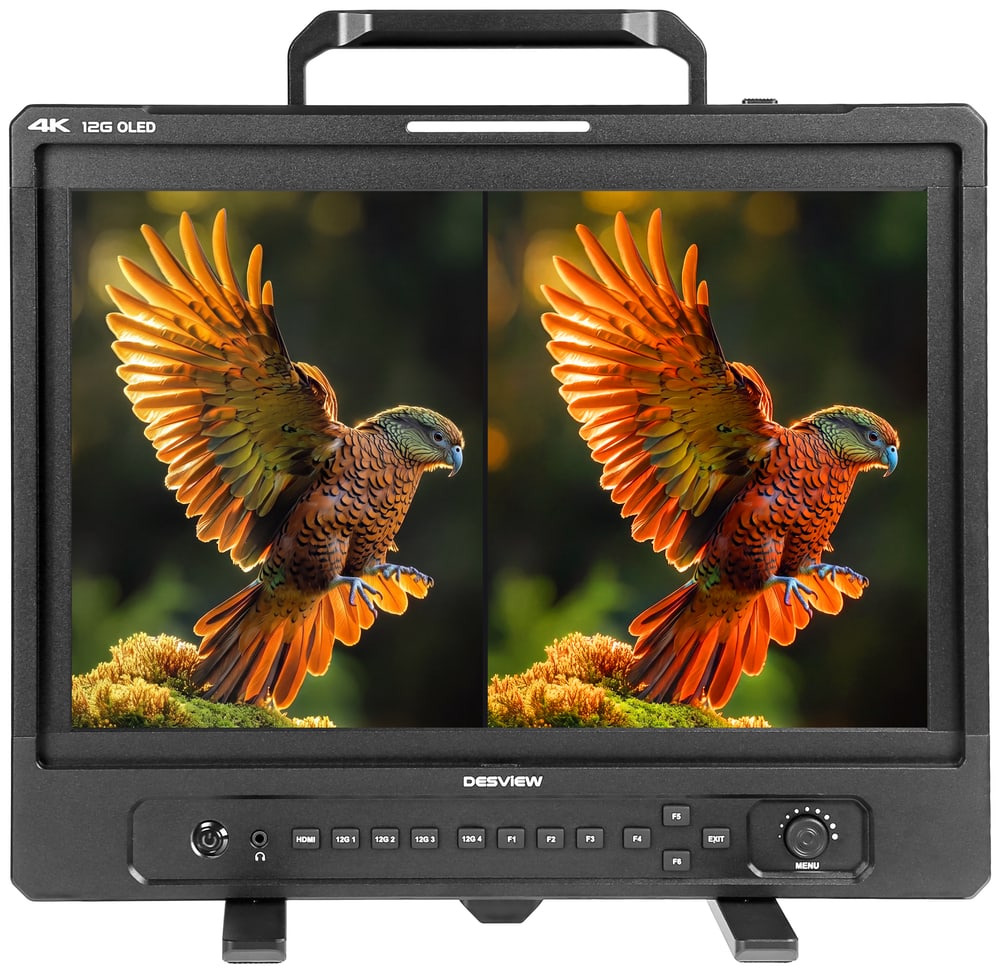

Ein Monitor, viele Blickwinkel

HDMI- und SDI-Loop-Ein- und -Ausgänge verketten weitere Monitore verlustfrei, sodass alle Crew-Positionen ein synchrones Bild ohne Verzögerung und Abweichung sehen. Im Multiview-Modus zeigt ein einziges Display zudem mehrere Quellen gleichzeitig.

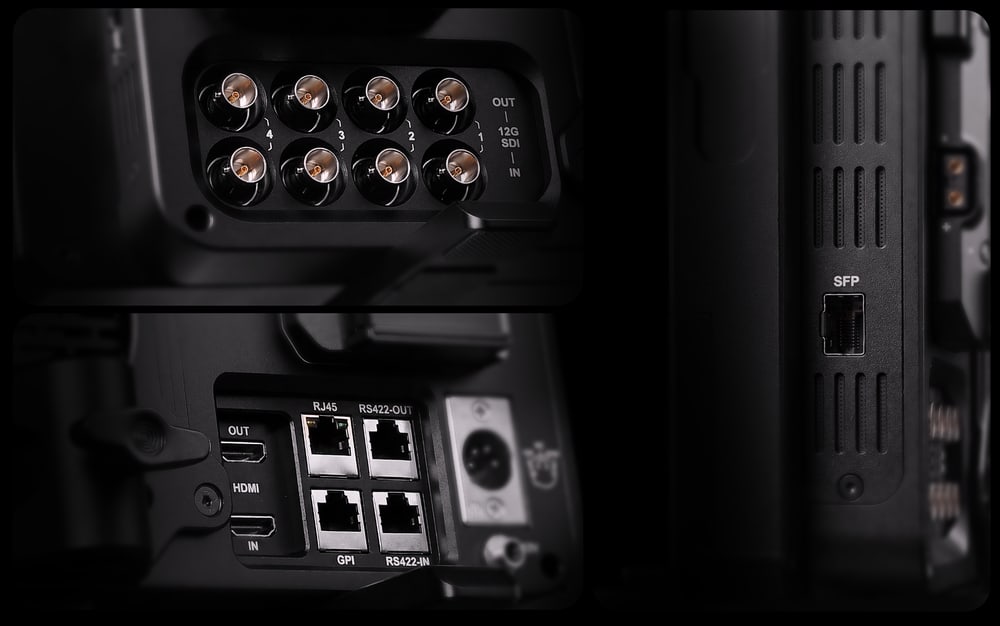

12G SFP+: ein Kabel, kein Verlust

Der 12G-SFP+-Port überträgt unkomprimiertes 4K 60p – volles 4K-RGB-4:4:4-HDR-Video mit eingebettetem Ton und LTC-Timecode – über eine einzige Glasfaser. Ideal für Monitoring über große Distanzen im Studio, im Ü-Wagen, bei Live-Events und an entfernten Kamerapositionen, je nach Glasfaserkabel bis zu 10–20 km.

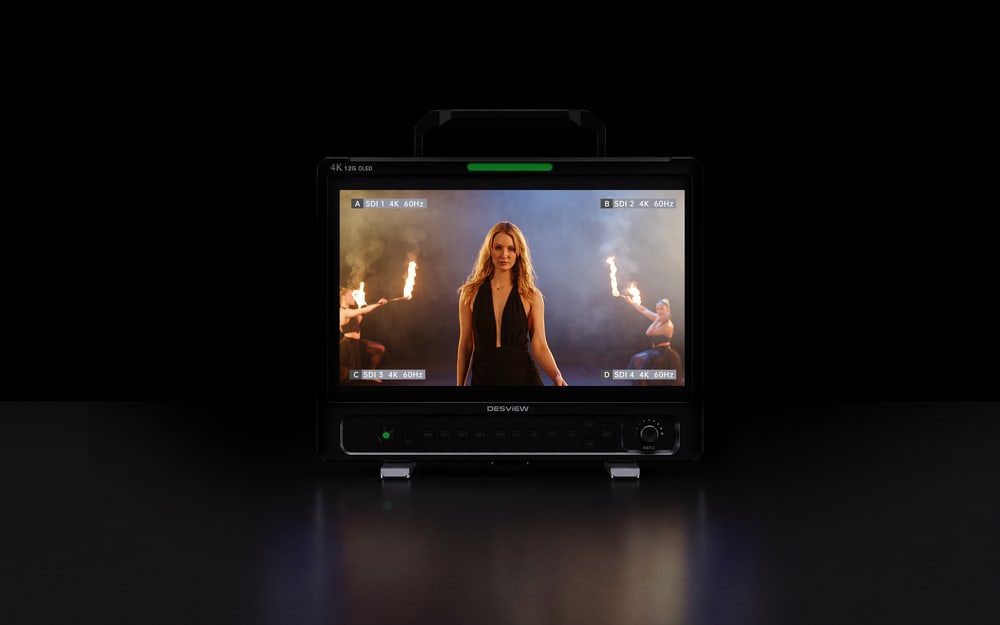

Bereit für 8K

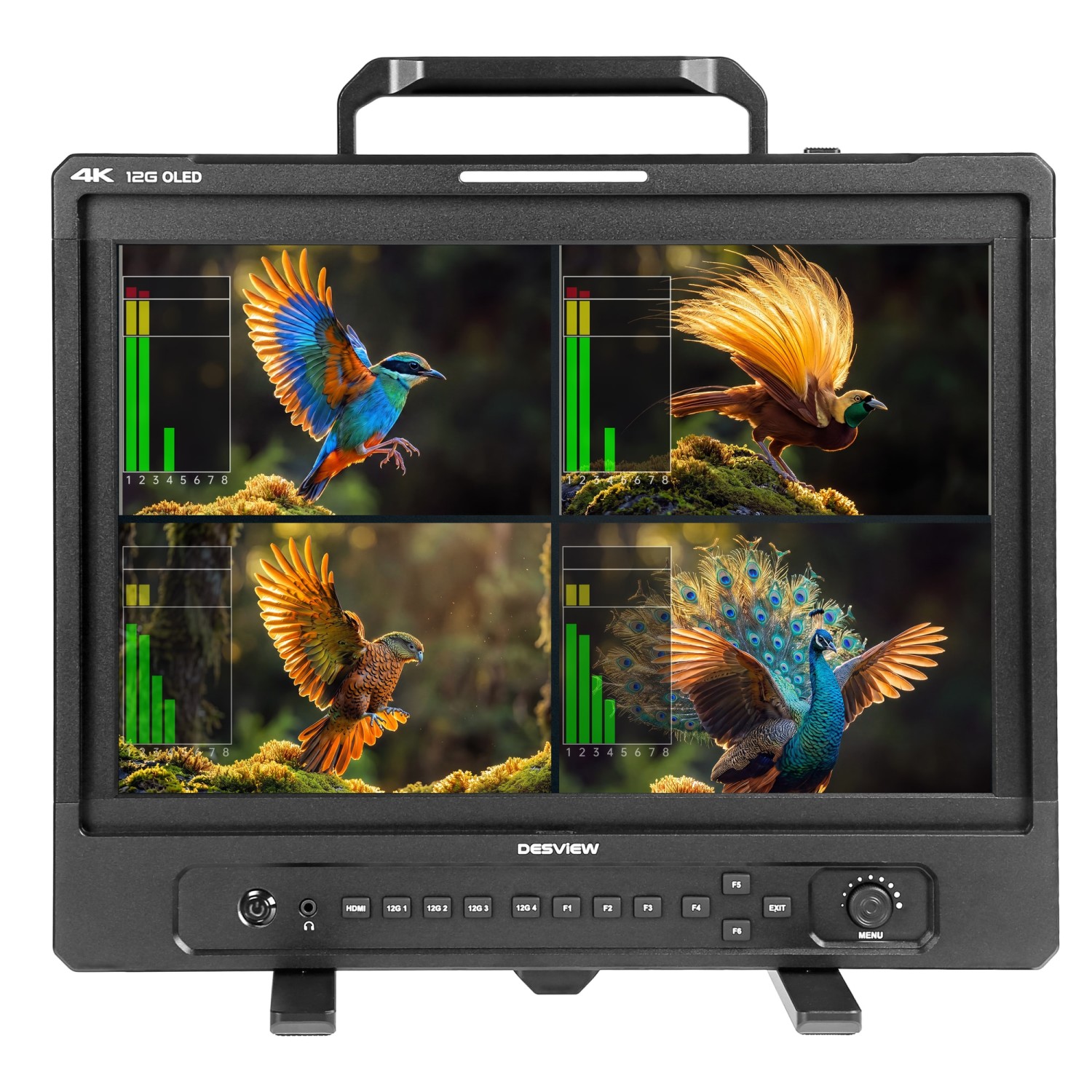

Jeder der vier 12G-SDI-Eingänge empfängt einen eigenen 4K-Quadranten im Standardformat SQD (Square Division). Die Kamera gibt 4× 12G-SDI SQD aus, und CCU oder Bildmischer setzen die vier Quadranten wieder zum vollständigen 8K-Bild zusammen – ein Signalweg von der Aufnahme bis zur Regie.

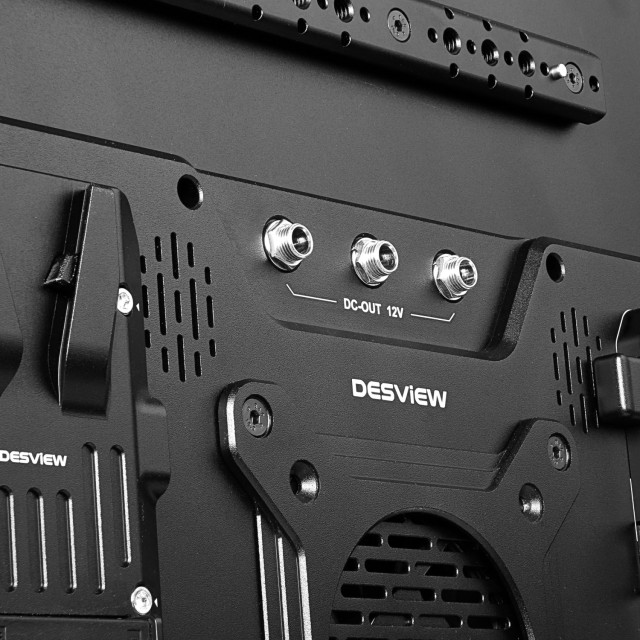

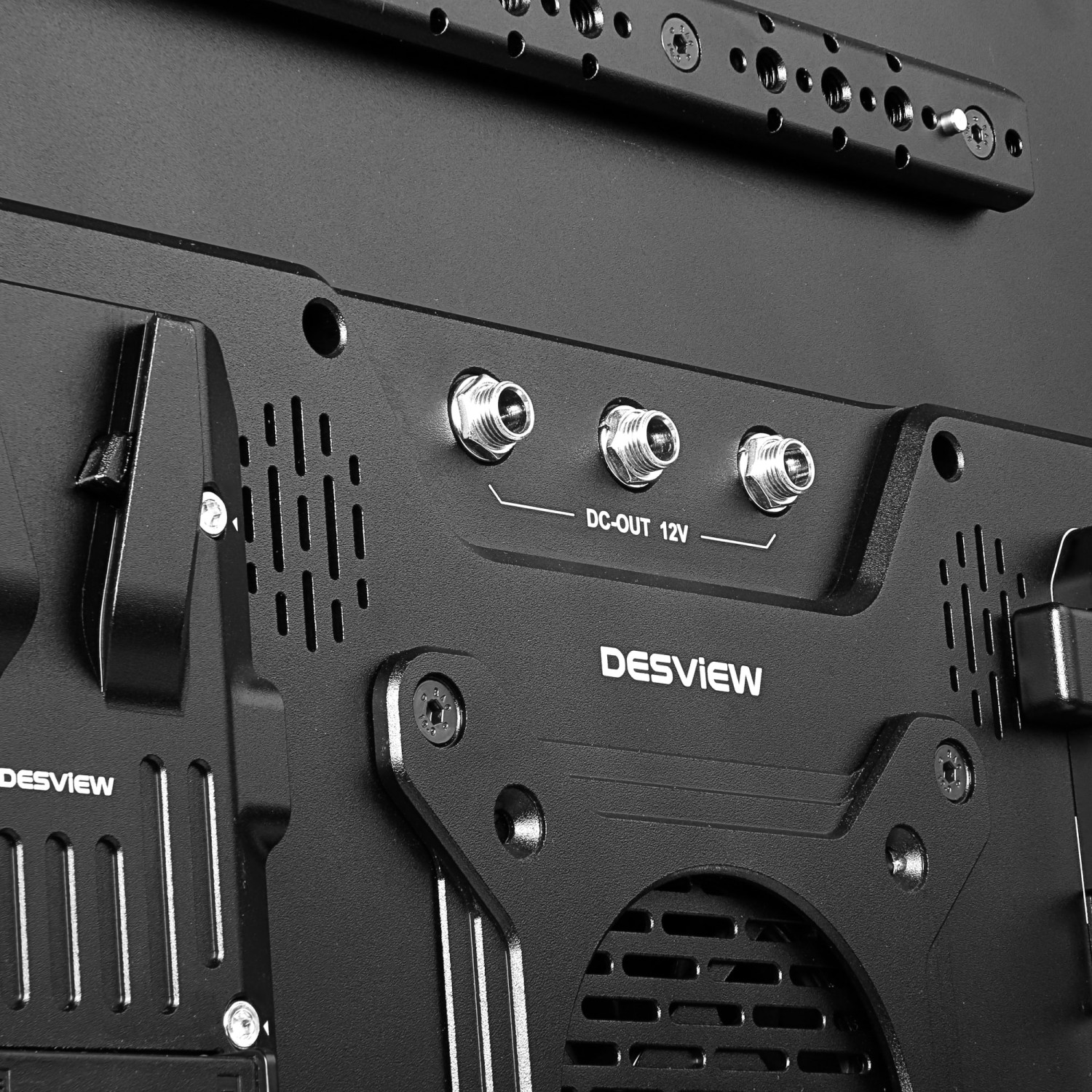

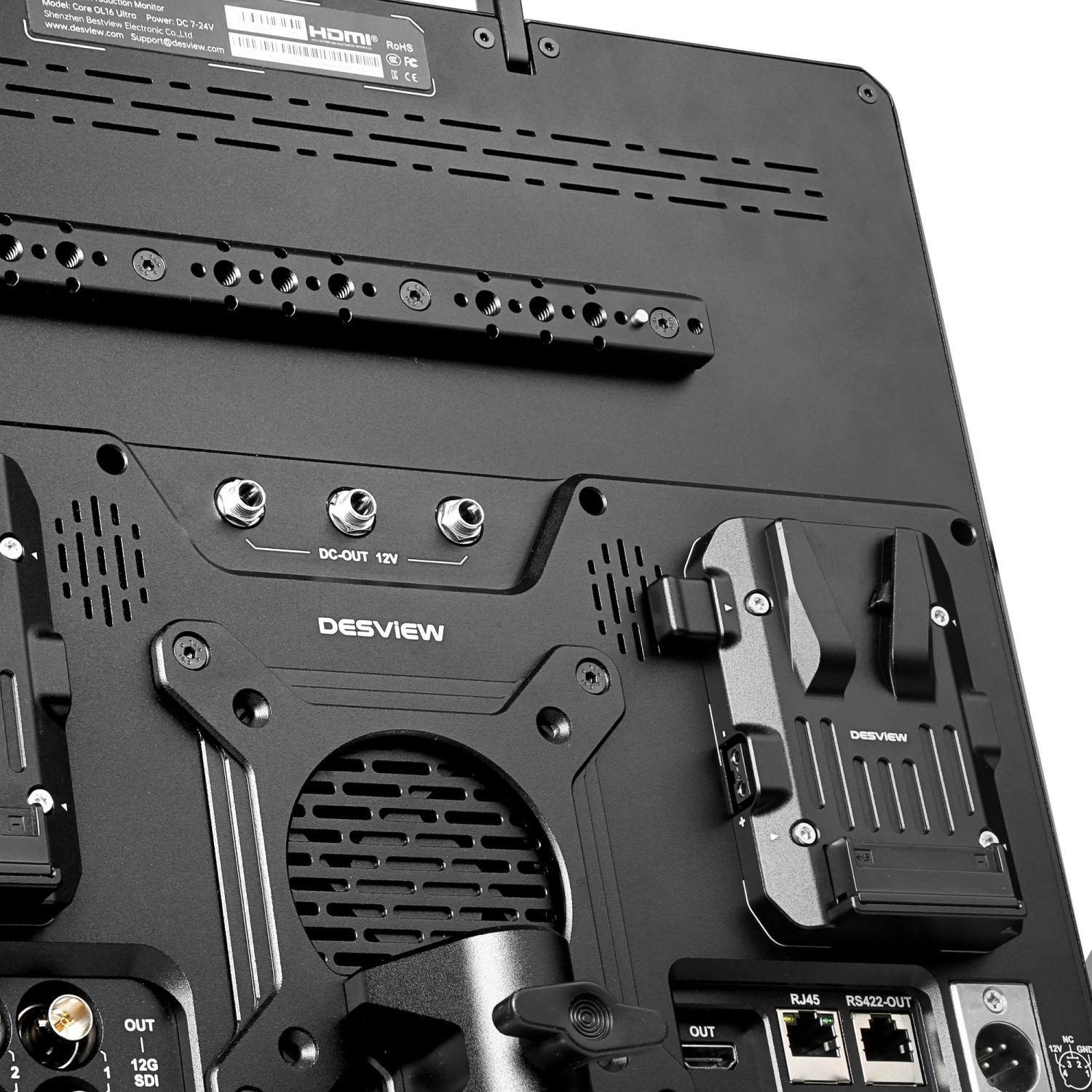

Strom rein, Strom raus

Der Monitor wird über 4-Pin-XLR oder einen verriegelbaren DC-Anschluss 5,5 × 2,1 mm versorgt, unterwegs per Akkus an zwei V-Mount-Platten. Drei verriegelbare 12-V-DC-Ausgänge versorgen Kameras, Funkstrecken und weiteres Equipment.

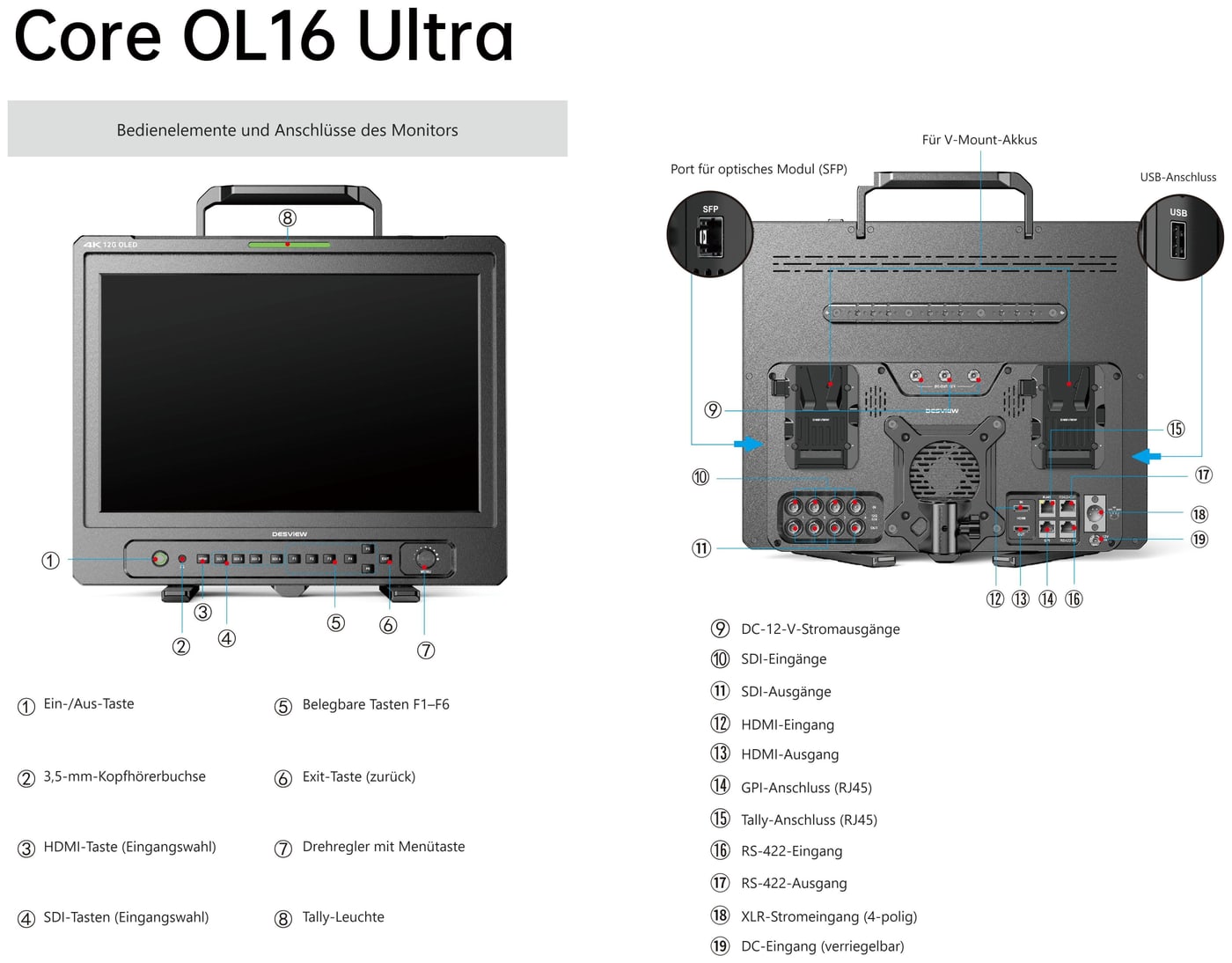

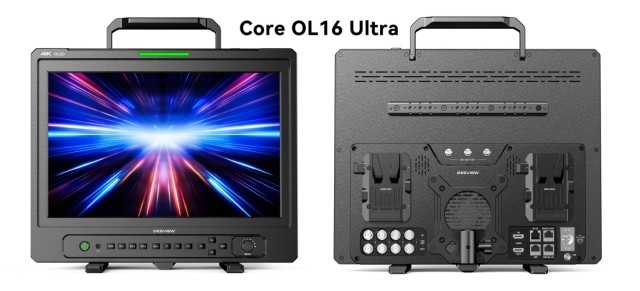

Bedienelemente und Anschlüsse

Überblick über die Tasten auf der Vorderseite und die Anschlüsse auf der Rückseite – von den belegbaren Tasten F1–F6 und dem Drehregler mit Menü bis zu SDI- und HDMI-Eingängen, RJ45-Anschlüssen und Stromversorgung.

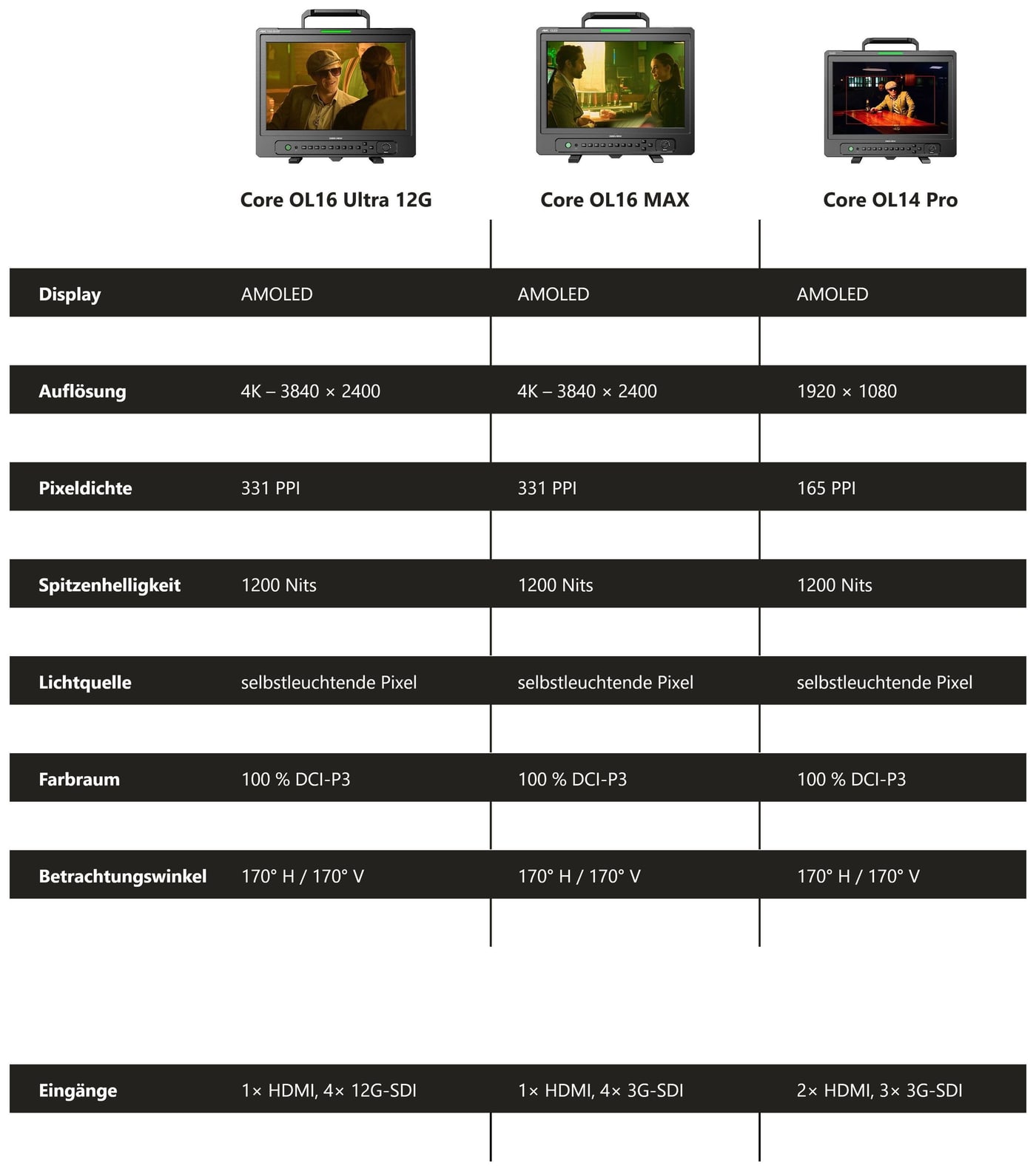

Die Core-OL-Serie im Vergleich

Core OL14 Pro, Core OL16 MAX und Core OL16 Ultra 12G teilen sich ein AMOLED-Display mit 1200 Nits und 100 % DCI-P3-Abdeckung. Sie unterscheiden sich in Bildschirmdiagonale, Auflösung und Eingängen – von Full HD mit 3G-SDI bis 4K mit 12G-SDI.
