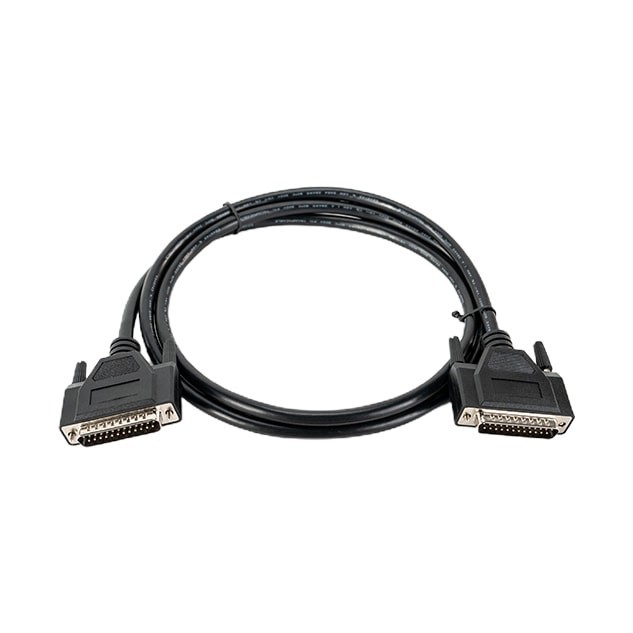

Hollyland HL-TCB01 Tally-Kabel DB25 Stecker – DB25 Stecker

Das Tally-Kabel Hollyland HL-TCB01 verbindet einen Bildmischer mit der Tally-Station des Hollyland Wireless Tally System. Der DB25-Stecker gehört in den Tally-Eingang (DB25) der Station, am anderen Ende sitzt ein DB25 Stecker für den Tally-Ausgang des Mischers. Vorgesehen ist es für die Bildmischer Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD und FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200. Über DB25 bedient das System bis zu 12 Kameras.

Ein drahtloses Tally-System braucht vom Bildmischer nur eine Information: welche Kamera gerade auf Programm und welche auf Vorschau ist. Dieses Kabel bringt sie vom DB25 Stecker am Mischer zur Tally-Station, die sie per Funk bis zu 800 m weit an die Tally-Leuchten der Kameras sendet.

Tally vom Mischer zur Station

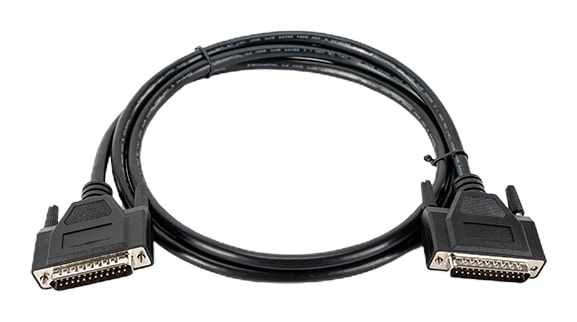

Original-Hollyland-Kabel mit DB25 Stecker – DB25 Stecker für das Wireless Tally System.

DB25 → DB25Wireless Tally Systembis zu 12 KanälePGM / PVW

So wird angeschlossen

DB25-Stecker in den Tally-Eingang (DB25) der Tally-Station, DB25 Stecker in den Tally-Ausgang des Bildmischers. Die Station sendet den PGM- und PVW-Status dann per Funk an die Tally-Leuchten.

Für diese Bildmischer

Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD und FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200.

Sequenzlernen

Die Reihenfolge der PGM- und PVW-Tasten lernt die Tally-Station selbst – keine manuelle Kanalzuordnung.

Aufbau: Bildmischer → Tally-Station → Tally-Leuchten

Das Tally-Kabel führt das Signal vom Tally-Ausgang des Bildmischers zur Tally-Station. Beim ersten Anschluss ermittelt die Station per Sequenzlernen, welche PGM- und PVW-Taste zu welcher Kamera gehört – einfach nacheinander die Tasten drücken, die das Display anfordert.

Tally-Eingang (DB25) der Tally-Station

Der DB25-Stecker gehört in den Tally-Eingang (DB25) auf der Rückseite der Tally-Station, eine DB25-Buchse. Daneben bietet die Station einen RJ45-Tally-Eingang, einen RJ45-Loop-Out für den Bildmischer, DC-Versorgung und zwei TNC-Antennenanschlüsse.

Bis zu 12 Kanäle über DB25

Der DB25-Eingang verarbeitet bis zu 12 Kanäle zweifarbiges Tally, der RJ45-Eingang bis zu 16. Jede Tally-Leuchte wird per Nummernwahlrad einer Kamera zugeordnet und zeigt Programm (PGM) rot und Vorschau (PVW) grün.
