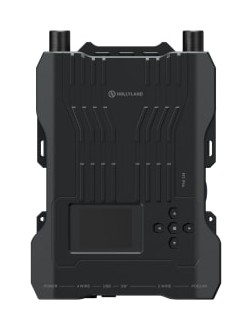

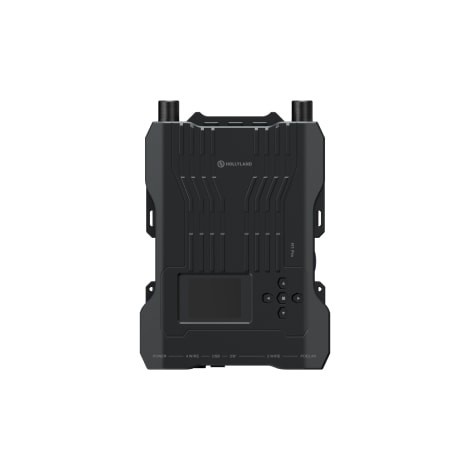

Hollyland Solidcom M1 Pro RRU Basisstation

Die RRU-Basisstation ist das Herz des Funkintercoms Hollyland Solidcom M1 Pro. Sie versorgt bis zu acht Beltpacks im Vollduplex, bietet im 1,9-GHz-Band bis zu 400 m Reichweite und lässt sich über IP und 4-Draht-Audio mit weiteren Basisstationen kaskadieren. Gespeist wird sie per PoE oder über einen NP-F-Akku – im Studio ebenso wie im Außeneinsatz.

Aluminiumgehäuse für harten Einsatz. Die Station besitzt eine eingebaute Panelantenne und Anschlüsse für zwei externe GFK-Antennen. Gruppen werden im Menü der Station über Display und Fronttasten eingestellt, alternativ auf der Weboberfläche des Geräts oder in der App Hollyvox.

Die Basis des M1-Pro-Systems

Die Station steuert die Kommunikation von bis zu acht Beltpacks, verwaltet die Gruppen A, B und C und verbindet das Intercom mit weiteren Stationen und Audiosystemen.

8 Beltpacks400 m1,9 GHzPoENP-F

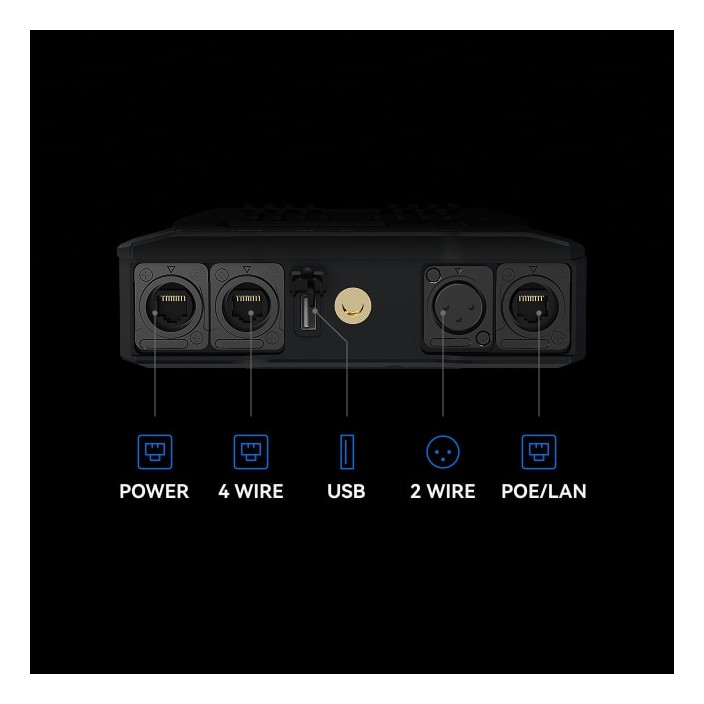

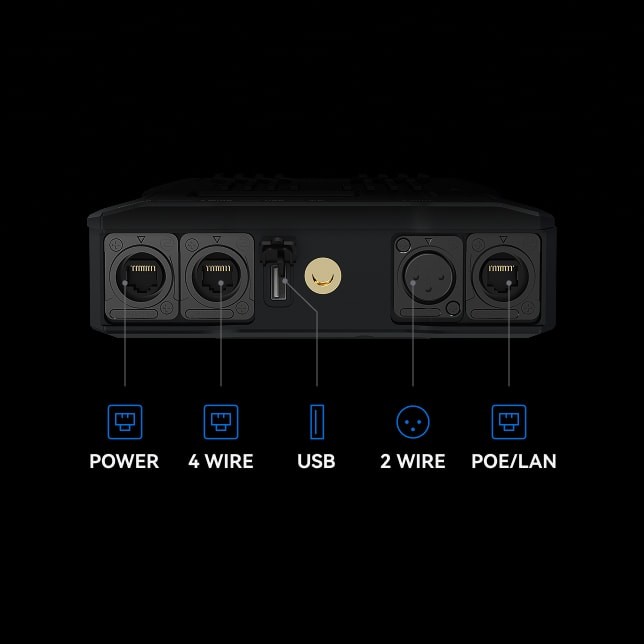

Anschlüsse an der Unterkante

Strom, 4-Draht-Audio RJ45, USB, 2-Draht-Audio XLR und PoE/LAN liegen nebeneinander – die Verkabelung bleibt übersichtlich.

Bis zu acht Beltpacks pro Basisstation

Weitere Basisstationen werden per IP oder 4-Draht-Schnittstelle kaskadiert, sodass das System praktisch unbegrenzt wächst.

400 m Reichweite

Die eingebaute Panelantenne reicht bis zu 400 m nach vorn und 50 m nach hinten, die externen GFK-Antennen decken rundum etwa 300 m ab.

2-Draht- und 4-Draht-Audio

Die Basisstation verbindet sich mit anderen Hollyland-Intercoms, mit 2-Draht- und 4-Draht-Audiosystemen und über den Hollyland-Konverter auch mit Funkgeräten.

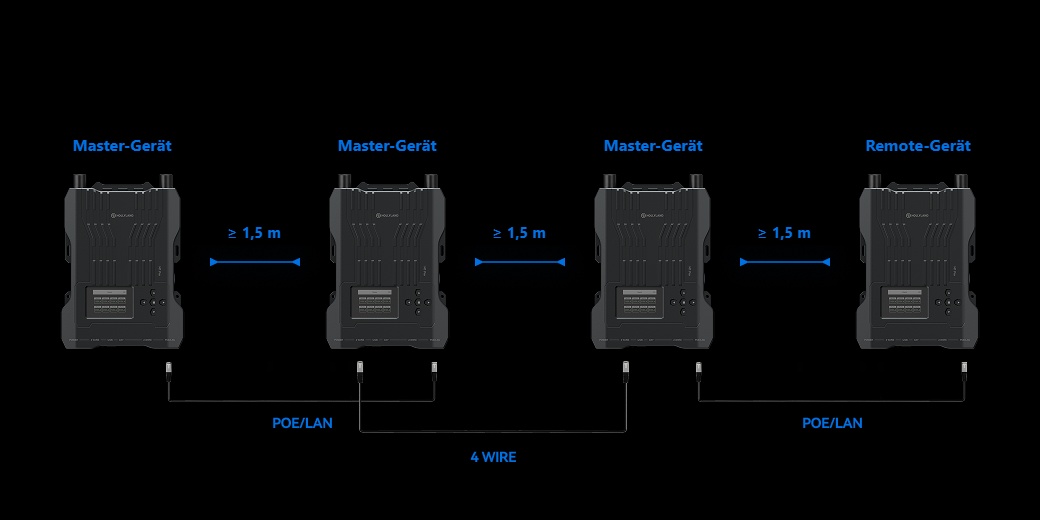

Kaskade mehrerer Basisstationen

Zwei Stationen verbindet man am einfachsten per IP oder 4-Draht-Schnittstelle, ab drei werden beide Wege kombiniert. Der Abstand zwischen den Stationen sollte mindestens 1,5 m betragen.

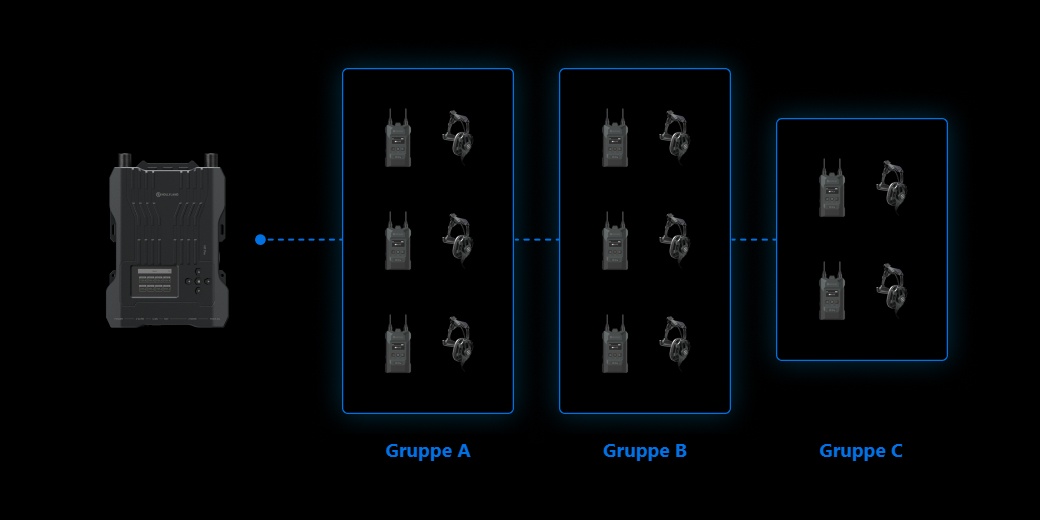

Drei Gruppen – auch in der Kaskade

Die Nutzer lassen sich in die Gruppen A, B und C aufteilen, etwa Kamera, Licht und Regie. Eingestellt wird das an der Basisstation oder auf der Weboberfläche, wo sich die Konfiguration speichern und importieren lässt.

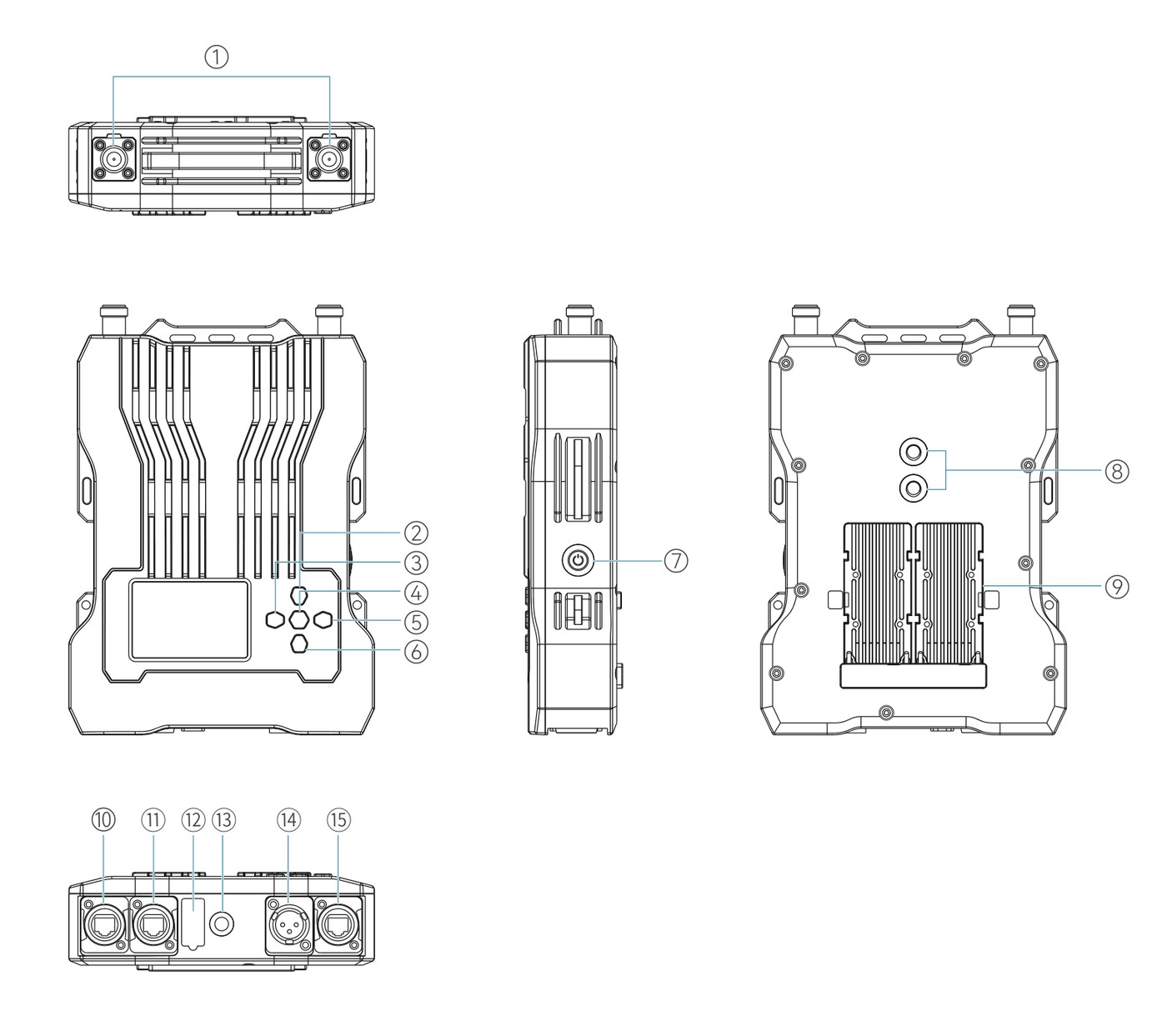

Anschlüsse der Basisstation

Die Nummern in der Zeichnung entsprechen der Liste darunter.

1. Antennenanschlüsse
2. Taste nach oben
3. Taste nach links
4. Menü-/Bestätigungstaste (gedrückt halten öffnet das Menü)
5. Taste nach rechts
6. Taste nach unten
7. Ein-/Aus-Taste
8. 3/8"-Gewinde
9. NP-F-Akkuschacht
10. Stromanschluss
11. 4-Draht-Audio-Ein- und -Ausgang (RJ45)
12. USB-Anschluss
13. 3/8"-Gewinde
14. 2-Draht-Audio-Ein- und -Ausgang
15. PoE-Anschluss
