Lilliput optischer SFP-Sender 3 Gb/s

Artikelcode: 3G-SFP-LC-TX

Der optische Sender Lilliput 3G-SFP-LC-TX ist ein SFP-Modul, das ein elektrisches SDI-Signal für die Übertragung per Glasfaser in ein optisches Signal wandelt. Er verarbeitet 50 Mb/s bis 2,97 Gb/s (SMPTE 259M, 344M, 292M und 424M) einschließlich pathologischer SDI-Muster und überträgt Video mit dem passenden Empfänger über Singlemode-Faser bis zu 12,4 Meilen…

Weitere Informationen

167 € inkl. MwSt. 139.17 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
14-30 Tage
Artikelcode:
3G-SFP-LC-TX
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

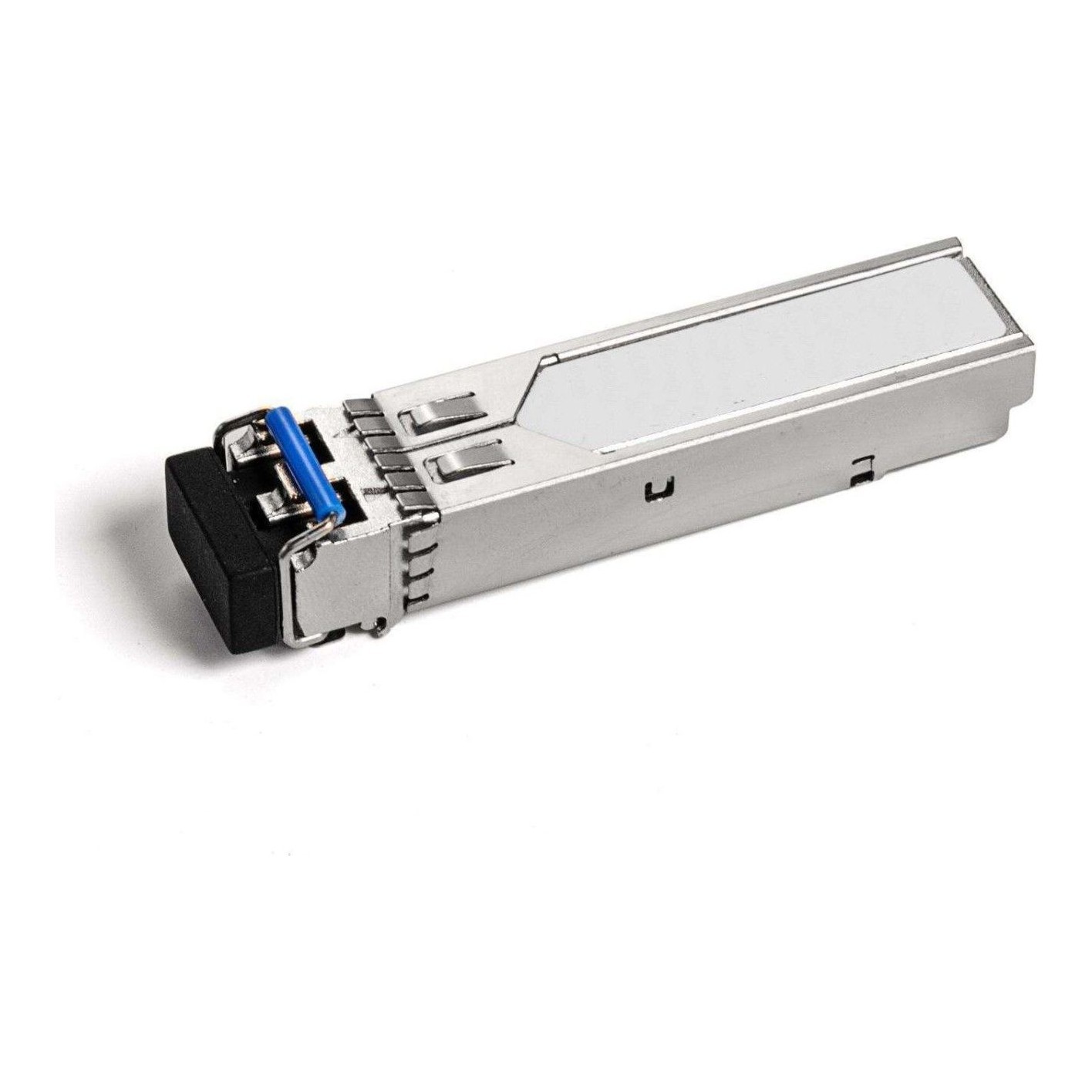

Der optische Sender Lilliput 3G-SFP-LC-TX ist ein SFP-Modul, das ein elektrisches SDI-Signal für die Übertragung per Glasfaser in ein optisches Signal wandelt. Er verarbeitet 50 Mb/s bis 2,97 Gb/s (SMPTE 259M, 344M, 292M und 424M) einschließlich pathologischer SDI-Muster und überträgt Video mit dem passenden Empfänger über Singlemode-Faser bis zu 12,4 Meilen (20 km).

SDI in die Glasfaser, bis zu 20 km

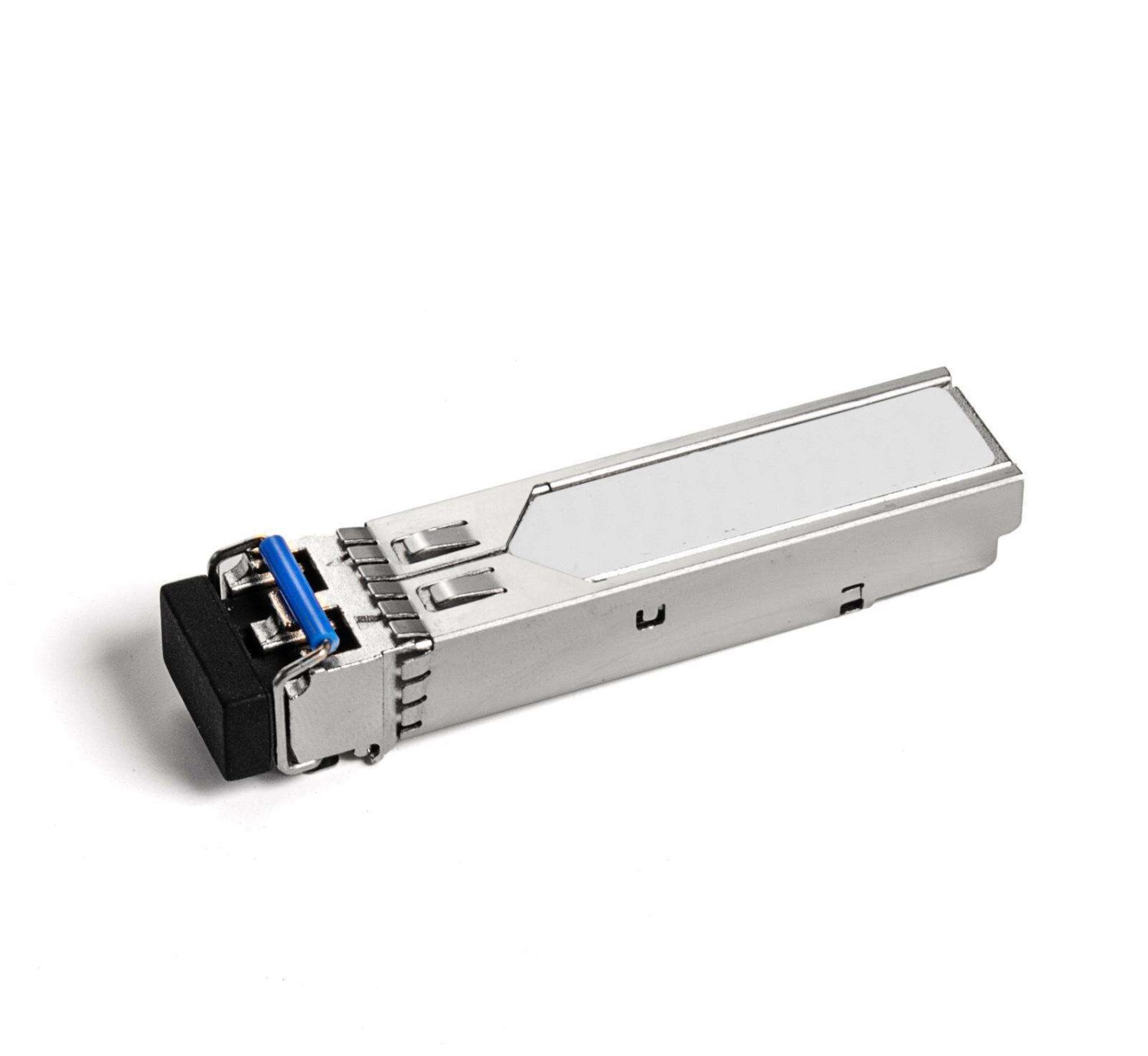

SFP-Modul mit LC-Anschluss und 1310-nm-DFB-Laser, das SD-, HD- und 3G-SDI in ein optisches Signal wandelt. Es arbeitet im Paar mit dem Empfänger 3G-SFP-LC-RX.

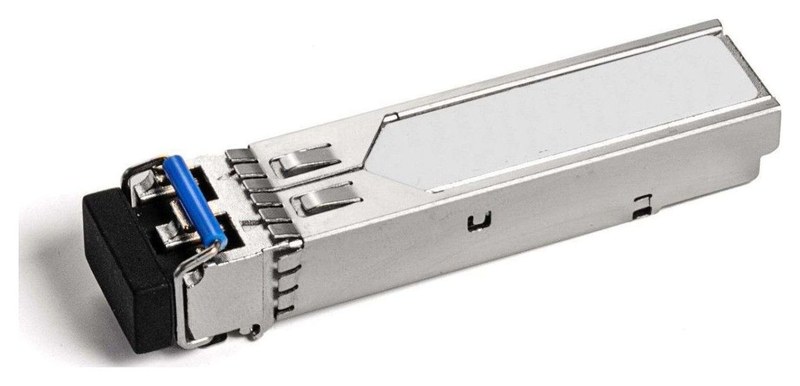

Lilliput 3G-SFP-LC-TX
SFP · LCSD/HD/3G-SDI1310-nm-DFB-Laserbis 20 km3,3 V

Video dorthin, wo Koax nicht hinreicht

Im Paar mit einem optischen 3-Gb/s-Empfänger überträgt er SDI über Singlemode-Faser bis zu 12,4 Meilen (20 km) – ohne die Dämpfung und Störungen, die Kupfer-Koax begrenzen.

1310-nm-DFB-Laser

Den Sendeteil bilden ein DFB-Laser mit 1310 nm Wellenlänge und eine MCU-Steuereinheit.

Diagnose über I2C

Digitale Diagnosefunktionen nach SFF-8472 sind über die I2C-Schnittstelle verfügbar.

Weitere Informationen

Über das Produkt

Der optische 3-Gb/s-Video-SFP-Sender besteht aus zwei Teilen – einem DFB-Lasersender und einer MCU-Steuereinheit; beide Module erfüllen die Anforderungen der Laserklasse I.

Weitere Merkmale: Metallgehäuse für geringere elektromagnetische Störungen; 1310-nm-DFB-Laser; Unterstützung pathologischer Muster für SD-SDI, HD-SDI und 3G-SDI; von MSA abweichende Pinbelegung; digitale Diagnose über die I2C-Schnittstelle; kompatibel mit SFP Multi-Source Agreement (MSA) und SFF-8472; RoHS-konform; einzelne Versorgungsspannung 3,3 V. Das Modul erfüllt die Norm SMPTE 297M-2006 für SDI über Glasfaser vollständig.

VERPACKUNGSINHALT

  • Lilliput 3G-SFP-LC-TX optischer SFP-Sender 3 Gb/s

SPEZIFIKATIONEN

  • Marke: Lilliput
  • Modell: 3G-SFP-LC-TX
  • Typ: optischer SFP-Sender 3 Gb/s
  • Bauform: SFP
  • Optischer Anschluss: LC
  • Glasfaser: Singlemode, bis 12,4 Meilen (20 km)
  • Datenrate: 50 Mb/s – 2,97 Gb/s
  • Signale: SD-SDI, HD-SDI, 3G-SDI
  • Standards: SMPTE 259M, 344M, 292M, 424M, 297M-2006
  • Laser: DFB 1310 nm
  • Diagnose: digitale Diagnose über I2C (SFF-8472)
  • Lasersicherheit: Klasse I
  • Gehäuse: Metall (geringere EMV-Störungen)
  • Stromversorgung: 3,3 V
  • Konformität: SFP MSA, SFF-8472, RoHS
Parameter

Parameter

Hersteller: Lilliput
Kategorie: Signalwandler

Wichtigste Parameter

Quelle3G SDI
ZielOptisch
