RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

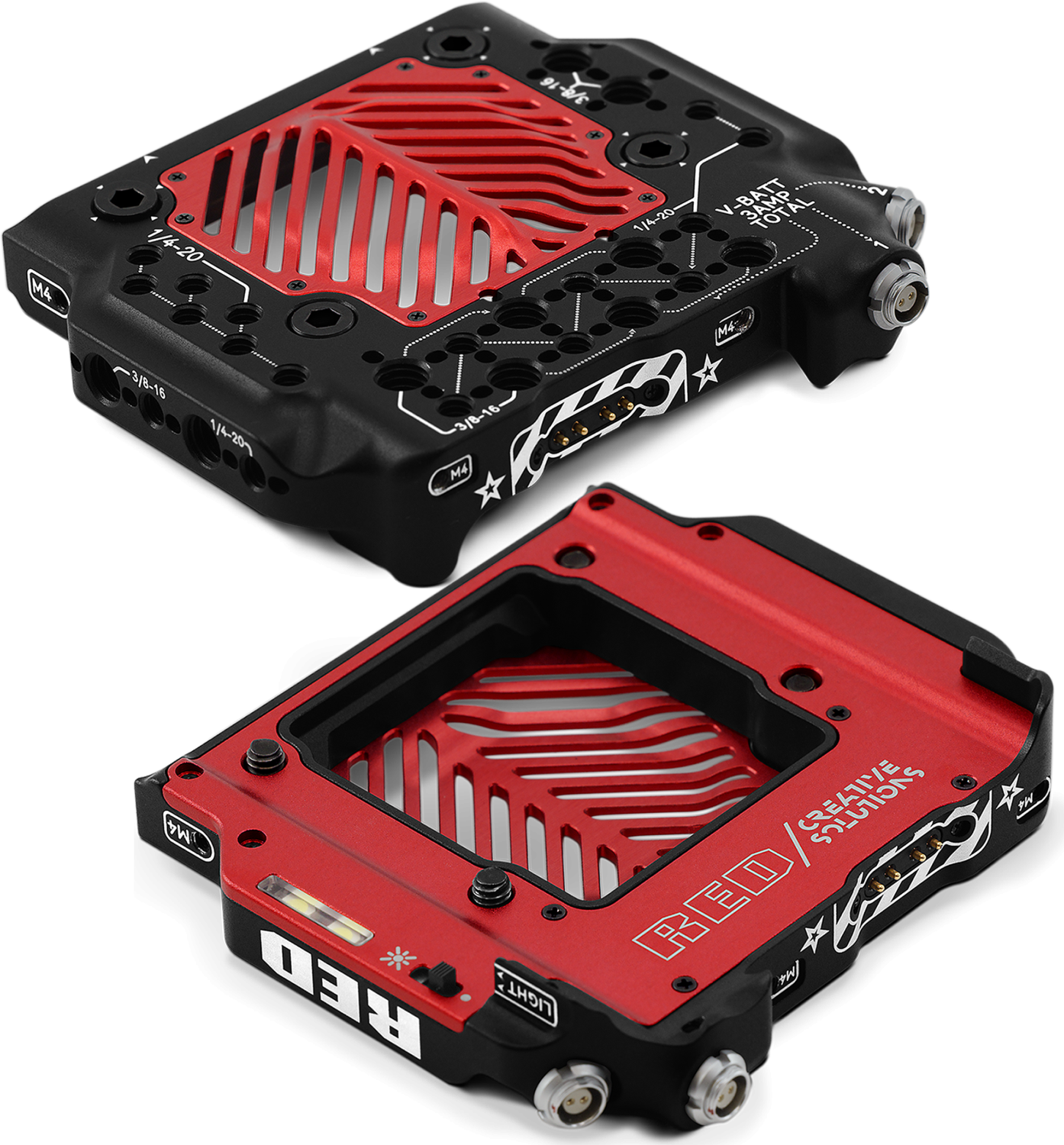

Die V-RAPTOR™ Tactical Top Plate bietet die Möglichkeit, einen größeren Akku sicher an der Rückseite der Kamera zu befestigen und Zubehör von der Top Plate aus zu montieren und zu betreiben. Die Top Plate umfasst zwei 2-Pin-Aux-Stromausgänge, eine seitliche LED-Assistentenbeleuchtung, mehrere 3/8-16- und ¼-20-Befestigungsgewinde und ein Pogo-Verbindungssystem für die Verbindung mit dem Batterieadapter.

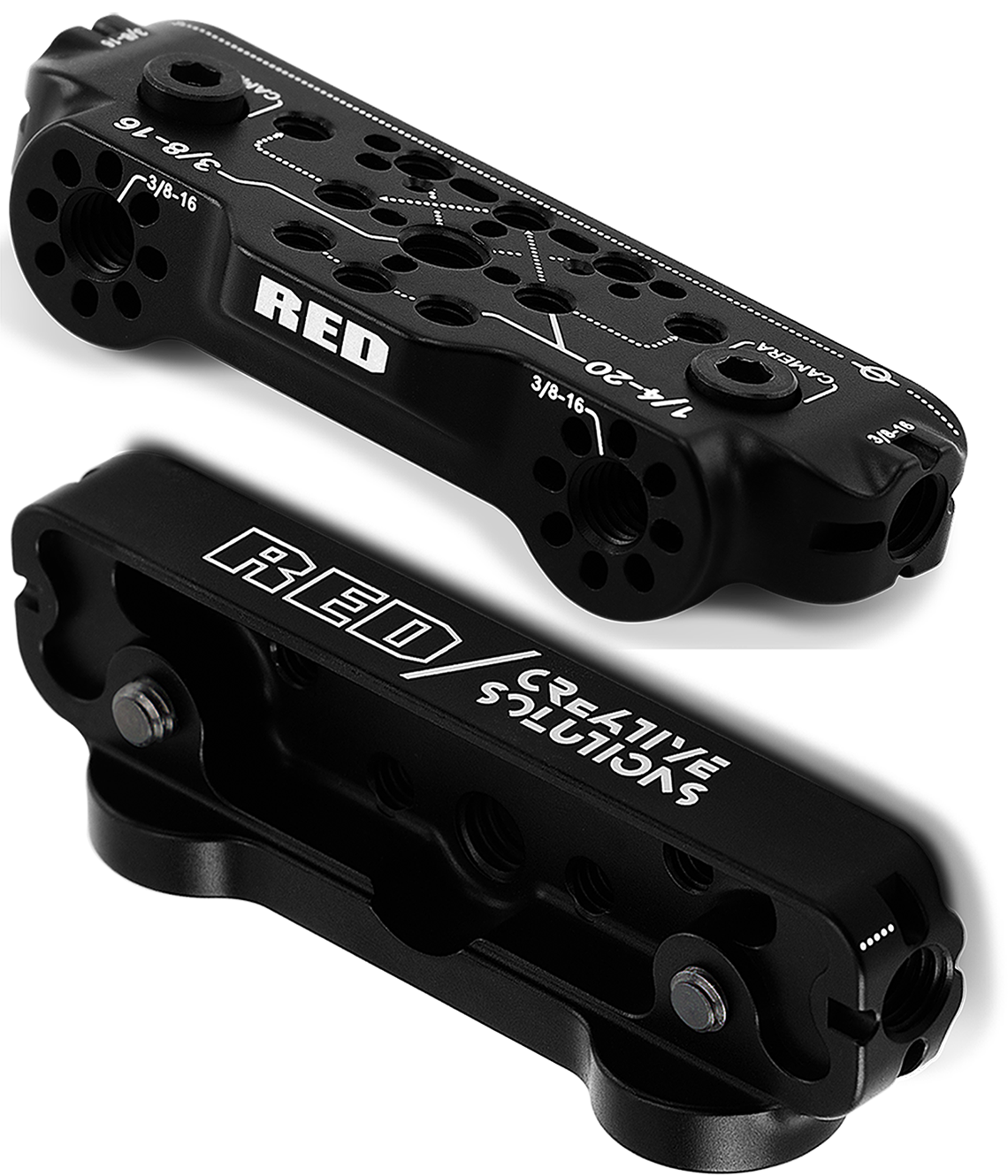

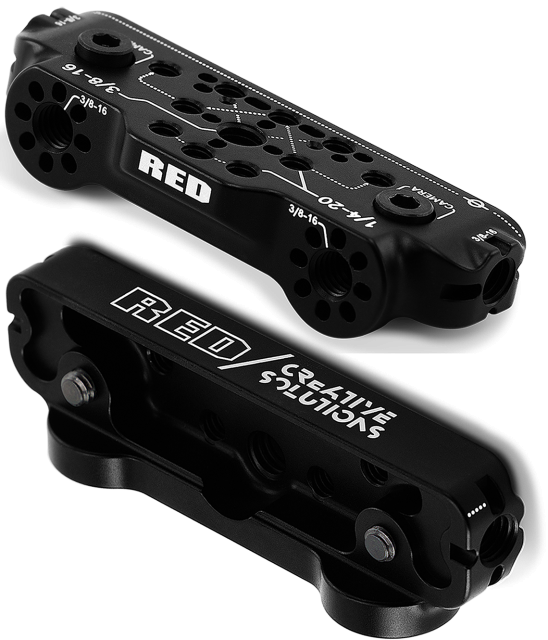

Die vordere Käseplatte bietet zusätzliche 3/8-16 & ¼-20 Befestigungsgewinde. Diese Platte wird benötigt, um den V-RAPTOR™ Top Handle und die Verlängerungen zu befestigen, wenn die V-RAPTOR™ Tactical Top Plate installiert ist.

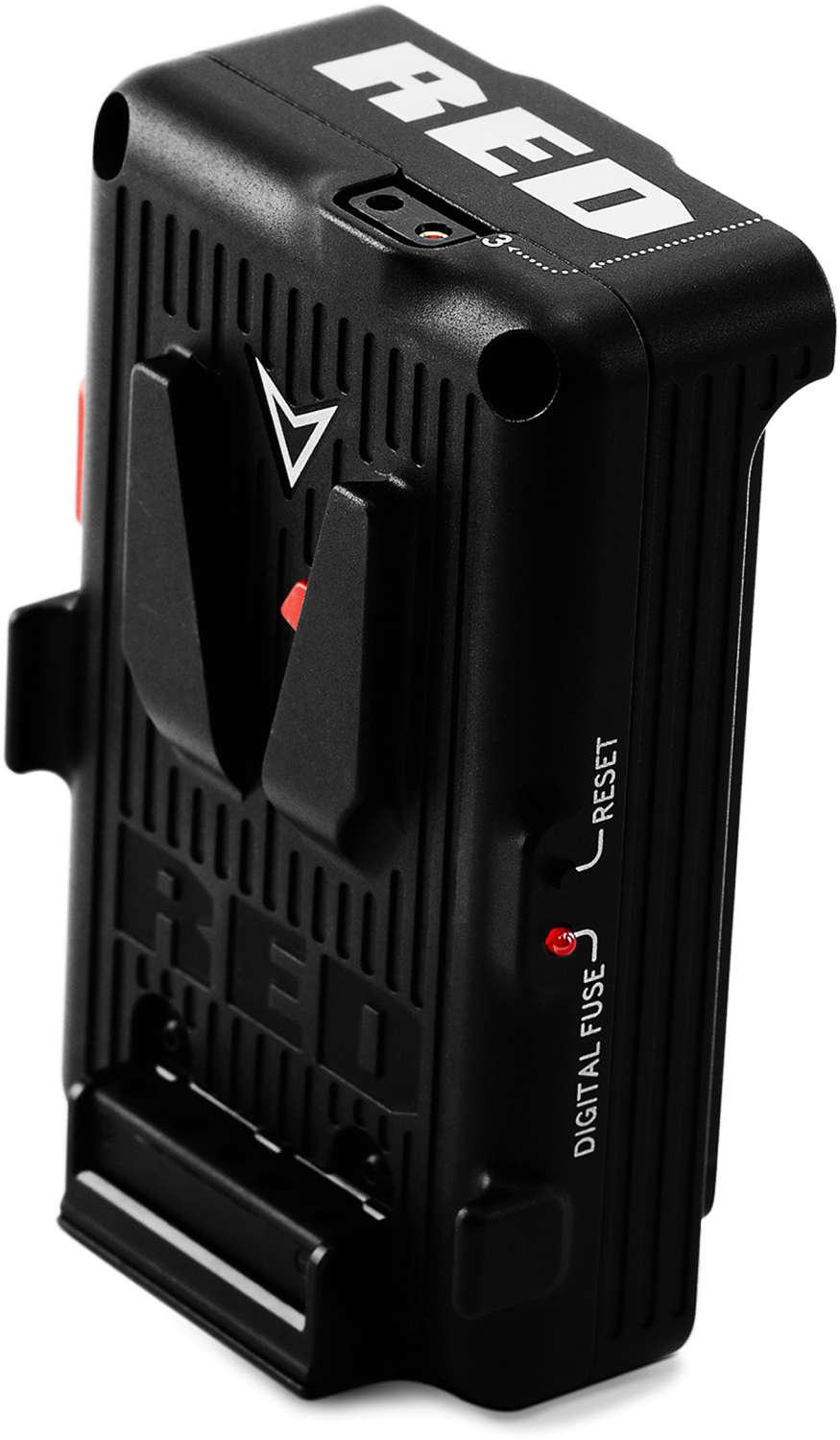

Die V-Lock- und Gold-Mount-Batterieadapter verfügen über einen P-Tap/D-Tap, ein E-Fuse-Sicherheitssystem und ein Pogo-Verbindungssystem zur Verbindung mit der Top Plate. Mit diesen Adaptern kann die Kamera V-Lock- und Gold-Mount-Batterien in voller Größe aufnehmen.

Sie können die V-RAPTOR™ Tactical Top Plate mit dem DSMC3™ RED® Touch 7.0" LCD, dem V-RAPTOR™ Top Handle und Verlängerungen, dem Outrigger Handle und der mitgelieferten Front Cheese Plate verwenden.

HINWEIS: Die SMBUS-Pass-Through-Funktion ist nur für den V-Lock Battery Adapter verfügbar.

HINWEIS: Die V-RAPTOR Tactical Top Plate mit Batterieadapter ist nicht kompatibel mit ^DSMC®, ^DSMC2®, RED ^RANGER® oder ^KOMODO® Kamerasystemen.

Bei Problemen oder zur Fehlerbehebung wenden Sie sich bitte an support@cs.inc.

Die V-RAPTOR™ Tactical Top Plate und der Batterieadapter sind im Lieferumfang enthalten:

So befestigen Sie die obere Platte:

1. Richten Sie die vier Schrauben auf die entsprechenden ¼-20-Löcher hinter dem POGO-Anschlusspunkt auf der Oberseite der Kamera aus und ziehen Sie jede Schraube kreuzförmig an, um eine gleichmäßige Druckverteilung auf die Platte zu gewährleisten.

2. Als Nächstes können Sie wählen, ob Sie die vordere Käseplatte, die DSMC3™ RED® Touch 7.0" LCD oder den Auslegergriff vor der oberen Platte anbringen möchten.

3. Um den Batterieadapter zu befestigen, schieben Sie den Adapter auf die hintere V-Lock-Platte am Kameragehäuse und befestigen Sie die beiden oberen Schrauben an der oberen Platte, um eine feste Verbindung zu gewährleisten.

HINWEIS: Möglicherweise müssen Sie die Schrauben der oberen Platte etwas lockern, damit die Schraube des Batterieadapters mit der oberen Platte ausgerichtet werden kann.

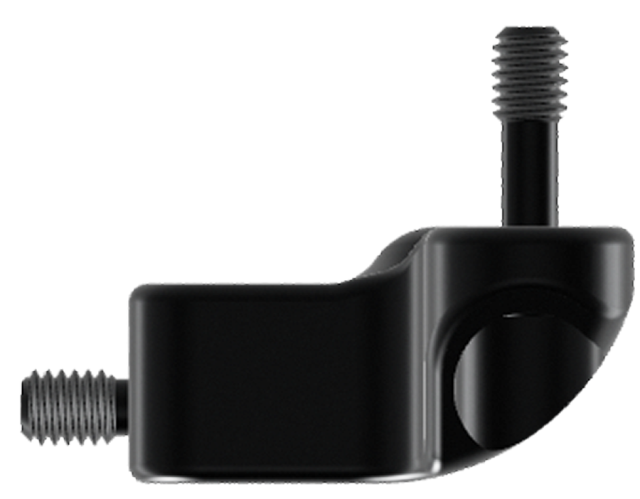

Sie können die Batteriehalterung an der Unterseite des Batterieadapters und an der Rückseite der Arca-Platte (im Lieferumfang des Expanderblatts und der Schnellwechselplattform enthalten) befestigen, um zusätzliche Unterstützung zu erhalten.
