Roland VC-100UHD

Der Roland VC-100UHD ist eine A/V-Signalmanagementlösung der nächsten Generation für Live-Events, Festinstallationen und Livestreaming. Dieser leistungsstarke Prozessor basiert auf einer zuverlässigen Hardware-Plattform für unternehmenskritische Anwendungen und kombiniert mehrere Single-Task-Technologien in einem kompakten und flexiblen Half-Rack-Design. Mit Rolands Ultra Scaler an Bord unterstützt der VC-100UHD die gleichzeitige Skalierung und Konvertierung zu mehreren Zielen, einschließlich 4K-LED-Wänden, HD-Displays, USB-Livestreams und mehr.

Der VC-100UHD ist ein 4K-Scaler und Konverter im Halb-Rack-Format für Live-Events, Festinstallationen und Livestreaming. Mit Roland Ultra Scaler verarbeitet er ein 12G-SDI- oder HDMI-2.0-Signal und gibt es gleichzeitig in unterschiedlichen Auflösungen an LED-Wand, Monitore und per USB 3.0 an einen Computer aus.

Eine 4K-Quelle, viele Bildschirme gleichzeitig

Verlustfreie 4:4:4-Verarbeitung mit 10 Bit, hohe Bildraten bis 240 Hz, ROI und USB-3.0-Webcam-Ausgang in einem robusten Gerät.

12G-SDI + HDMI 2.0Ultra Scaler4:4:4 10 Bit, HDRBis 240 HzROI bis 8 FensterUSB-3.0-Streaming

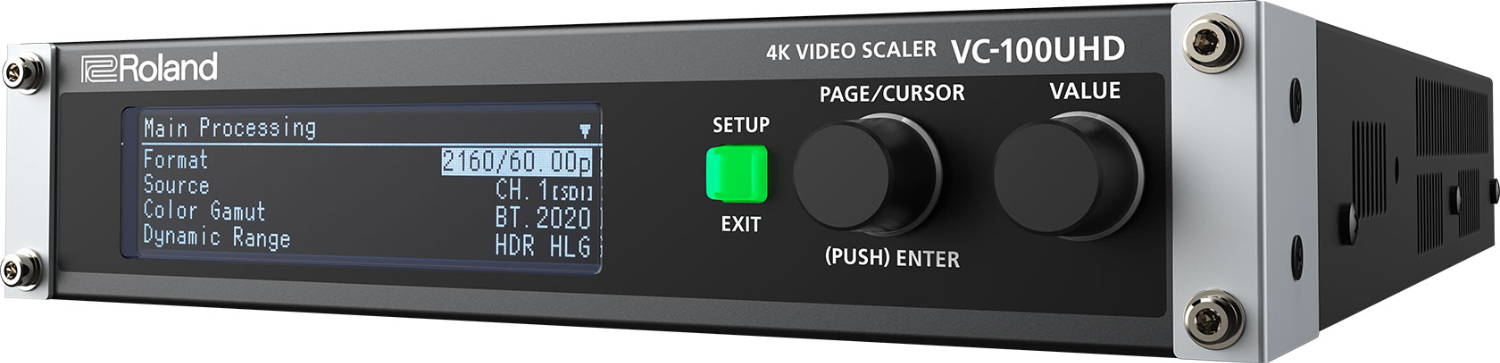

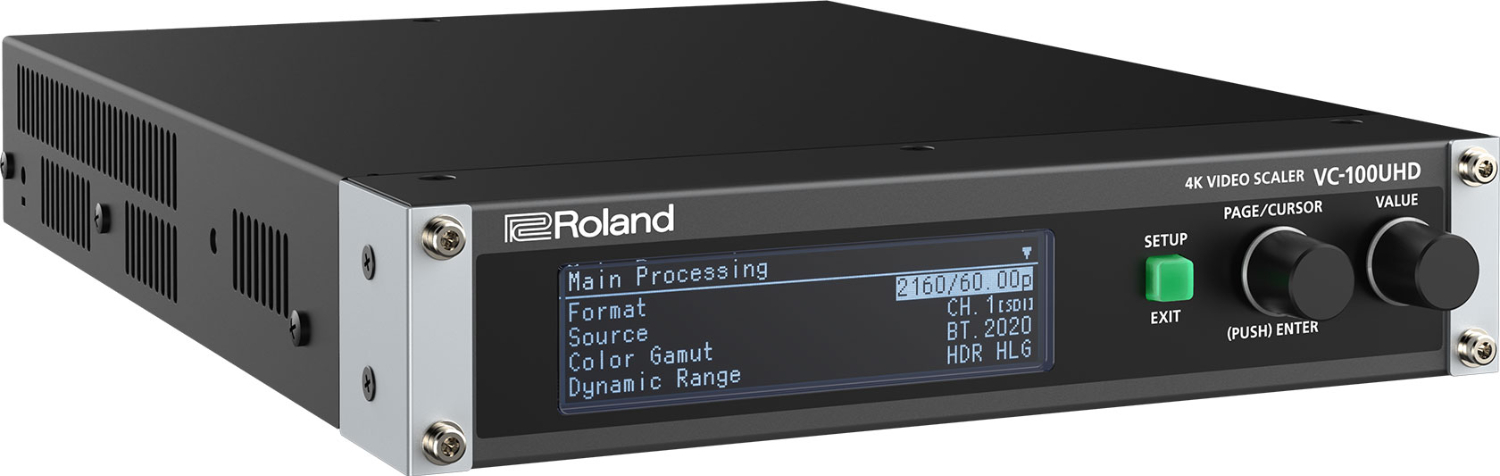

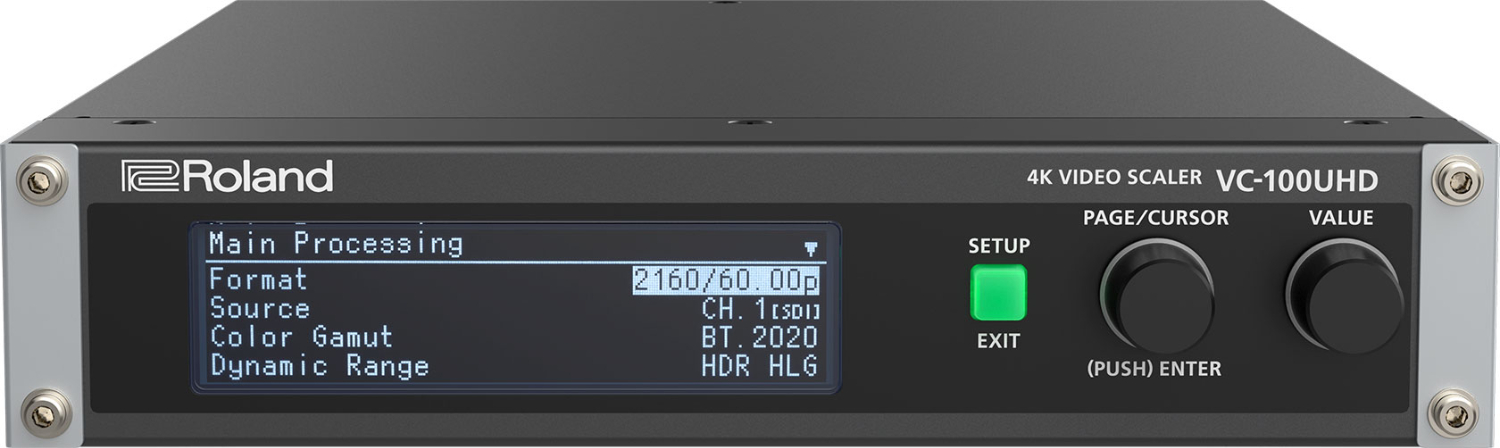

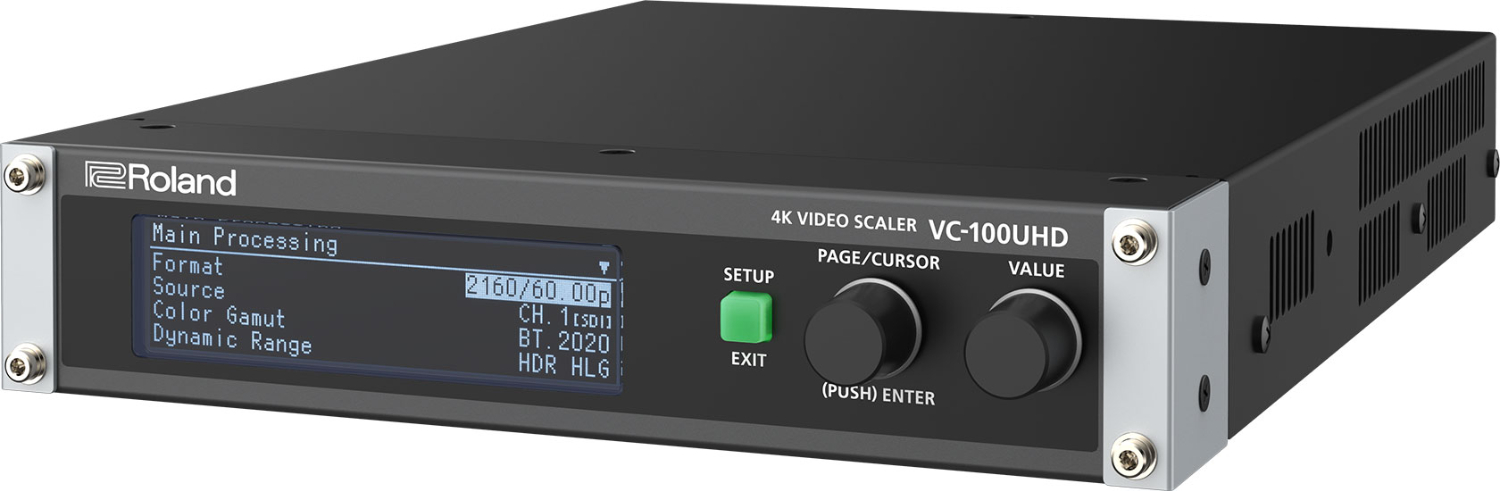

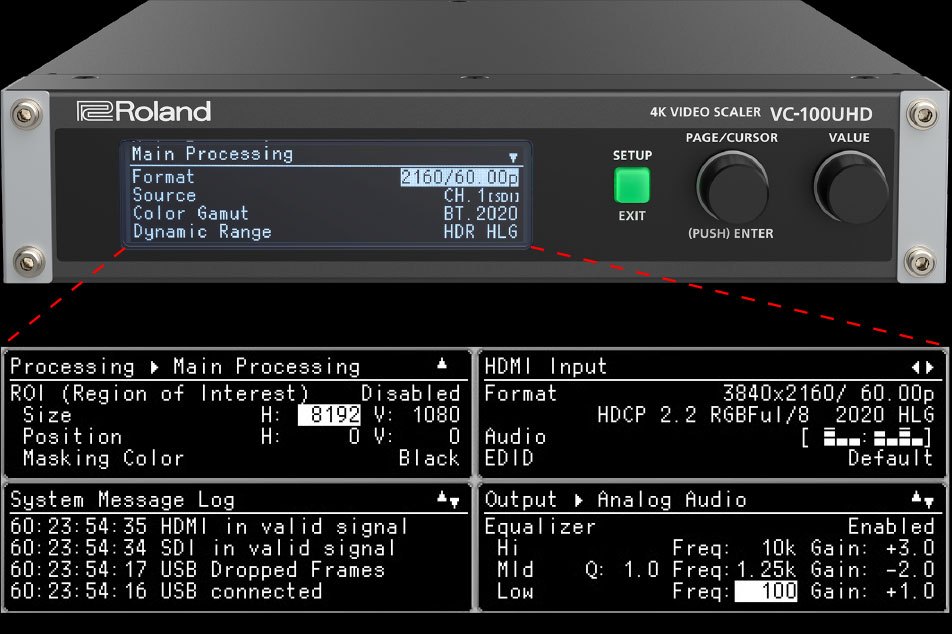

Alles auf dem Frontdisplay

Ein grafisches LCD mit übersichtlichem Menü erschließt alle Funktionen ohne externes Bediengerät. Statusseiten zeigen Auflösung, Bildrate, HDCP, Farbraum, Gamut, Dynamikbereich und Audiopegel.

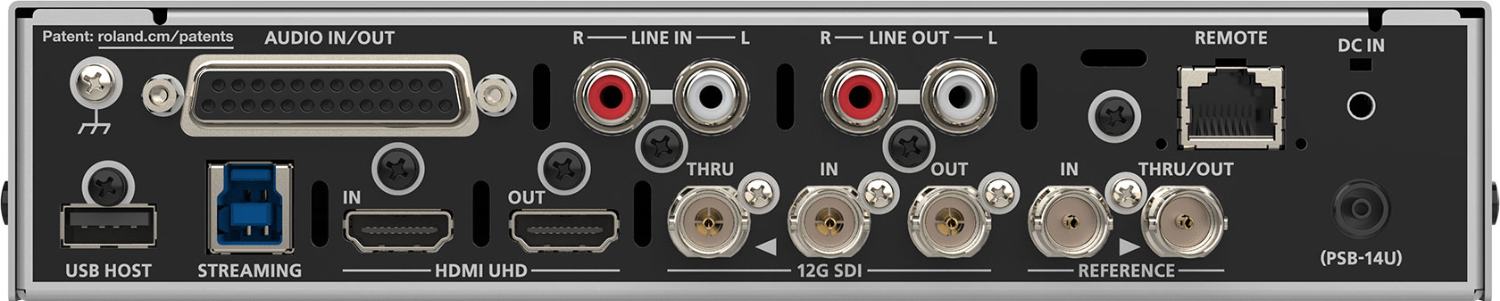

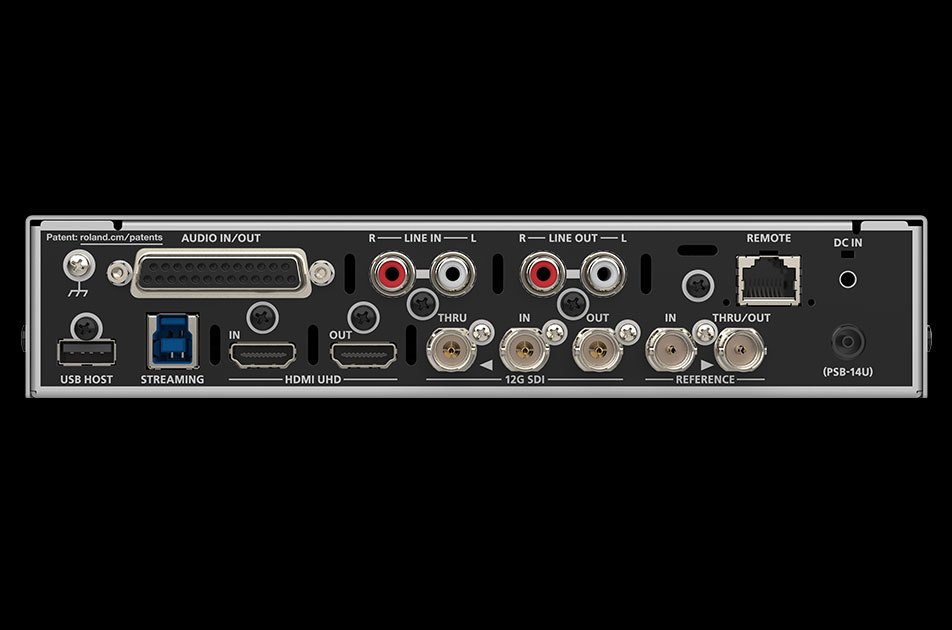

Professionelle Anschlüsse hinten

12G-SDI-Ein- und -Ausgänge inklusive THRU, HDMI, Referenz-Ein- und -Ausgang, symmetrisches Audio über D-Sub 25, Line-Audio über Cinch, LAN zur Fernsteuerung und USB für Streaming und USB-Stick.

Pixelgenau für LED-Wände

Ultra Scaler skaliert die Ausgabe exakt auf die Pixelmaße, die der LED-Controller benötigt, mit Unterstützung für 4K HDR, 1080p SDR und DCI Cinema 4K.

ROI: eine PTZ-Kamera aus einer einzigen 4K-Kamera

Region of Interest schneidet bis zu acht Fenster aus dem 4K-Bild und vergrößert sie auf HD. Umgeschaltet wird per USB-Ziffernblock oder ab Version 3.3 vom V-160HD über das Netzwerk – so wird aus einer Kamera eine Mehrkamera-Produktion.

Hohe Bildraten

1080p-Durchschleifung bis 240 Hz für Gaming-Monitore bei gleichzeitig 59,94/50 Hz für Videosystem und Stream.

Visuelle Effekte

Drehen, Kippen und Spiegeln des Bildes sowie Frame-Synchronizer und Genlock.

Erweitertes Audio

Patching von bis zu 16 Eingangs- und 8 Ausgangskanälen, Embedding und De-Embedding sowie Delay an jedem Ausgang.

Mobil oder fest installiert

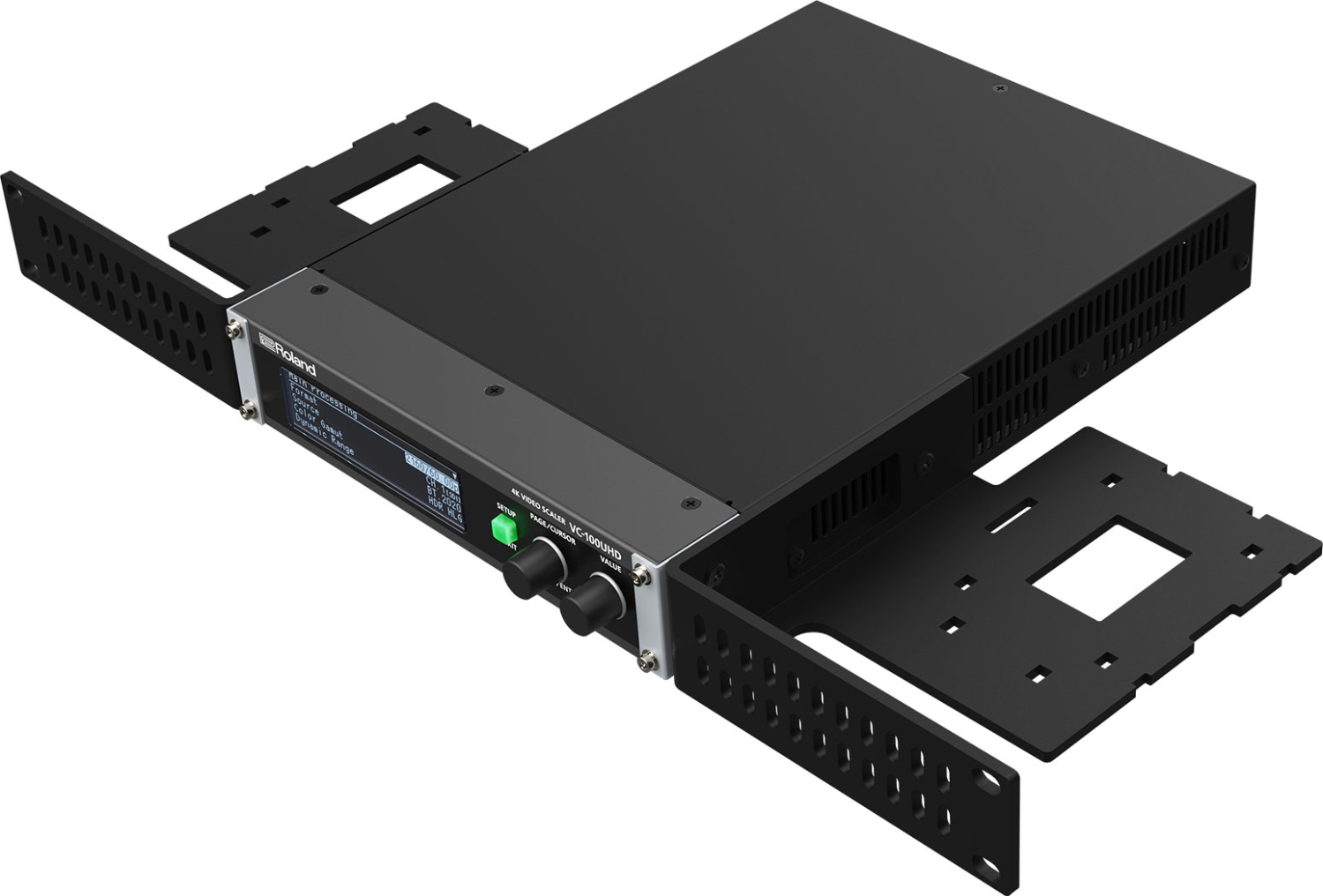

Rackwinkel im Lieferumfang, 8 Presets, Backup der Einstellungen auf USB und Fernsteuerung per LAN.

Mit dem VC-100UHD ist es eine einfache Aufgabe, 4K- und 1080p-Videos gleichzeitig an mehrere Ziele zu senden, einschließlich pixelhungriger LED-Wände, technischer Bediener-Displays und -Recorder sowie USB-Webcam-Streams für die Online-Anzeige. Wird ein ultrahochauflösendes Quellsignal an die 12G-SDI- oder HDMI 2.0-Videoeingänge angeschlossen, verarbeitet und konvertiert der VC-100UHD es automatisch in verschiedene Auflösungen, die dann an den 12G-SDI-, HDMI- und USB 3.0-Ausgängen auf der Rückseite ausgegeben werden können.

Mit dem hochauflösenden Grafik-LCD und der intuitiven Menüstruktur des VC-100UHD kann auf alle Funktionen lokal zugegriffen werden, ohne dass ein externes Steuergerät erforderlich ist. Auf den umfassenden Statusbildschirmen können Sie schnell die Auflösung, die Bildrate, den HDCP-Status, den Farbraum, die Bittiefe, die Farbskala, den Dynamikbereich, die Audiopegel und vieles mehr überprüfen. Darüber hinaus erleichtert der Bildschirm mit dem Systemmeldungsprotokoll die Fehlersuche.

Der VC-100UHD ist mit Rolands revolutionärem Ultra Scaler ausgestattet, dem gleichen kompromisslosen, extrem zuverlässigen professionellen Videoprozessor, der auch im Flaggschiff V-600UHD 4K-Videomischer zum Einsatz kommt. Unterstützt von einer blitzschnellen Verarbeitungs-Engine liefert der Ultra Scaler eine erstklassige Konvertierung für perfekt synchronisiertes Großbild-IMAG und präzise Punkt-für-Punkt-Skalierung für LED-Wanddisplays.

Der Ultra Scaler von Roland unterstützt:

• 10-bit 4:4:4 pixelgenaue Farbe
• Rec. 601, 709 und 2020 breiter Farbraum
• Verarbeitung und Konvertierung mit hohem Dynamikbereich
• Video mit hoher Bildfrequenz (HFR) bei 100, 119,88, 120, 200, 239,76 und 240 Hz (nur HDMI-Eingang)
• Native DCI Digital Cinema System 4K (4096) Auflösung

Bei Verwendung von YCbCr 4:4:4 und YCbCr 4:4:4 Subsampling behält die interne 10-Bit-Verarbeitung des VC-100UHD die Farb- und Gradationsdetails der Eingangsquelle vollständig bei. Im Vergleich zur 8-Bit-Verarbeitung ermöglicht dies die Anzeige von Bildern mit mehr Farben und einem glatten, natürlichen Aussehen.

Videoquellen mit hoher Bildfrequenz (HFR) können für integrierte Systeme eine Herausforderung für den Signalworkflow darstellen, aber der VC-100UHD bewältigt sie mit Leichtigkeit. Dank der Ultra Scaler-Technologie können Systemdesigner gleichzeitig 1080p-Videos mit Raten von bis zu 240 Hz für einen Gaming-Monitor, 59,94/50 Hz für ein HD-Videosystem und LED-Displays und 59,94/50 Hz für eine HD-Livestream-Übertragung liefern.

Mit den integrierten visuellen Effekten des VC-100UHD ist es einfach, Bilder zu drehen, zu spiegeln und zu drehen. So kann zum Beispiel ein von einem Smartphone erzeugtes Hochformatbild so zugeschnitten und gedreht werden, dass es nahtlos auf ein 16:9-Querformat-Display für Digital Signage passt. Und mit dem Frame Synchronizer und den Genlock-Funktionen des VC-100UHD können Sie Videobilder bei Bedarf einfach neu synchronisieren und stabilisieren.

Mit der integrierten ROI-Funktion (Region of Interest) des VC-100UHD können Sie mit einer einzigen 4K-Kamera problemlos Multishot-Produktionen erstellen oder Details der Präsentation heranzoomen und hervorheben. Noch nie war es so einfach, ein einladendes Zuschauererlebnis zu schaffen: Wählen Sie eine beliebige 4K-Videoeingangsquelle aus, um bis zu acht ROI-Fenster zu zoomen, zu verschieben, zu beschneiden und zu skalieren. Verwenden Sie dann eine numerische USB-Tastatur, um die Fenster während eines Ereignisses wie eine PTZ-Kamera zu wechseln.

• Professionelles A/V-Signalmanagement in einer kompakten und robusten Einheit
• Verfügt über 12G-SDI und HDMI 2.0 I/O mit Rolands Ultra Scaler Videoverarbeitungstechnologie
• Interne YCbCr 4:4:4 10-Bit-Verarbeitung ohne Verluste
• HDMI YCbCr 4:4:4 10-Bit-Eingang/Ausgang
• Display-Verarbeitung für mehrere Zielgruppen: 4K, HD und Web-Streaming
• Unterstützung hoher Bildwiederholraten von 100, 120, 144, 200 und 240 Hz mit Drop Frame
• Erweiterte visuelle Effekte und Bildverarbeitung
• ROI-Umschaltung (Region of Interest) über externe numerische USB-Tastatur
• Professionelle Audioverarbeitung mit flexiblem Patching
• USB 3.0-Webcam-Ausgang für Livestreaming-Übertragungen
• LCD-Anzeige auf der Vorderseite

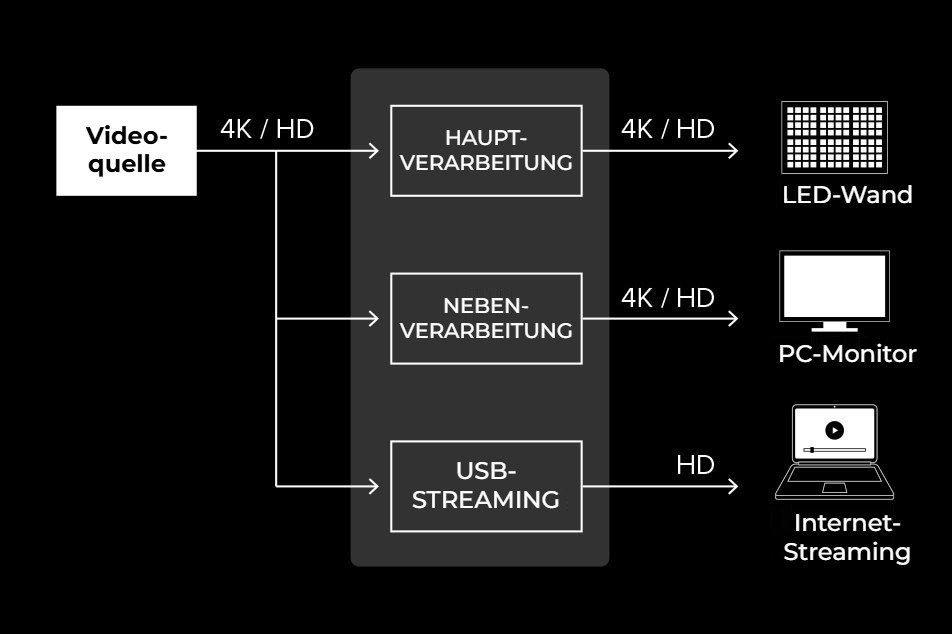

Bilder für mehrere Zielgruppen gleichzeitig. Die Hauptverarbeitung schickt 4K oder HD an die LED-Wand, die Nebenverarbeitung ein weiteres Bild an einen Monitor, und der USB-Stream-Ausgang liefert HD für die Internet-Übertragung.

USB-3.0-Webcam-Ausgang. Unkomprimiertes 1080p mit 59,94/50 Hz gelangt per USB 3.0 als Webcam direkt in die Streaming-Software – ganz ohne Treiber.

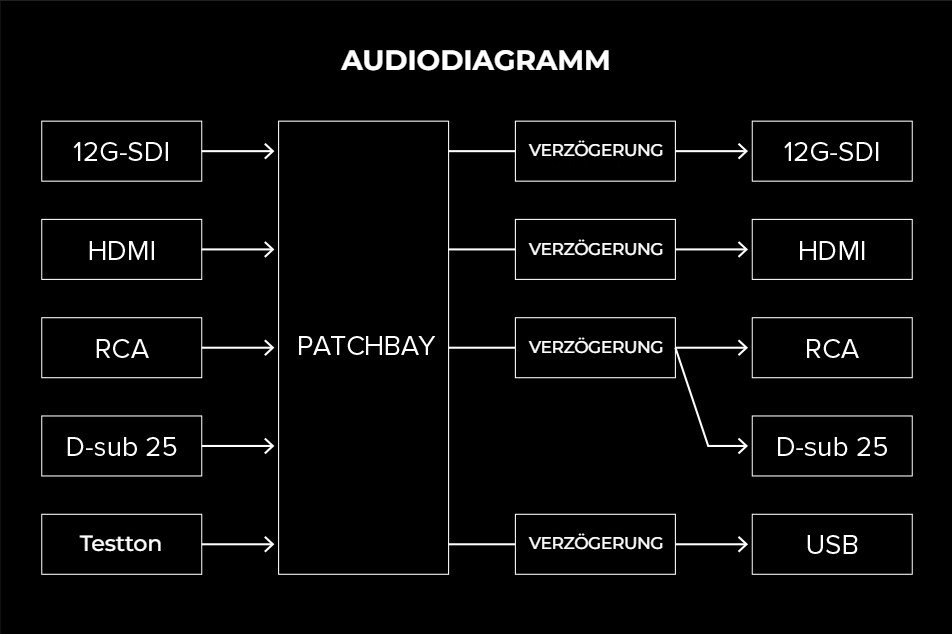

Audio-Patchbay. Audio von 12G-SDI, HDMI, Cinch und D-Sub 25 sowie ein Testton lassen sich frei routen, und jeder Ausgang hat ein eigenes Delay zum Abgleich mit dem Bild.

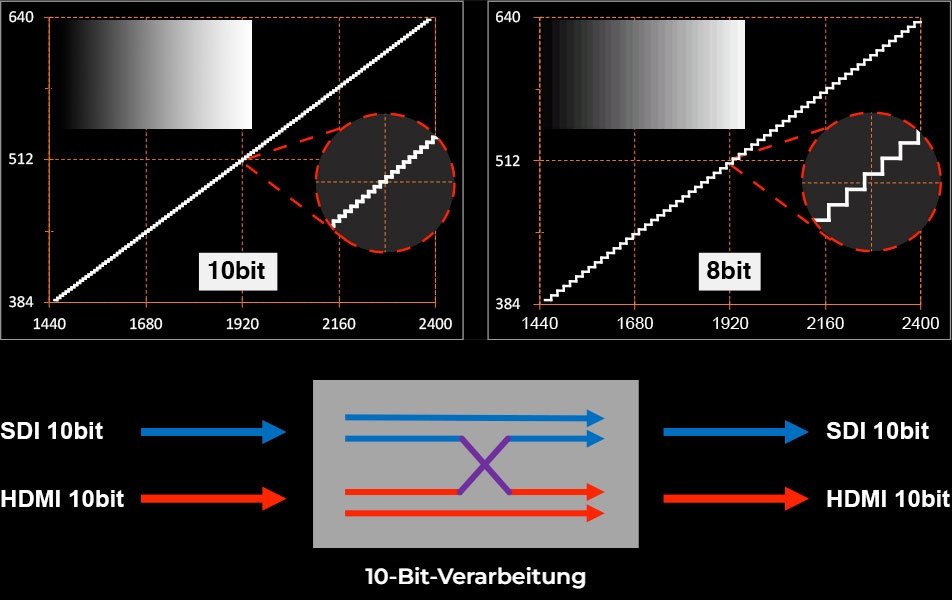

10-Bit-Verarbeitung. Die interne 10-Bit-Verarbeitung erhält Farben und Abstufungen der Quelle – mit mehr Farbtönen und weicheren Übergängen als bei 8-Bit-Verarbeitung.
