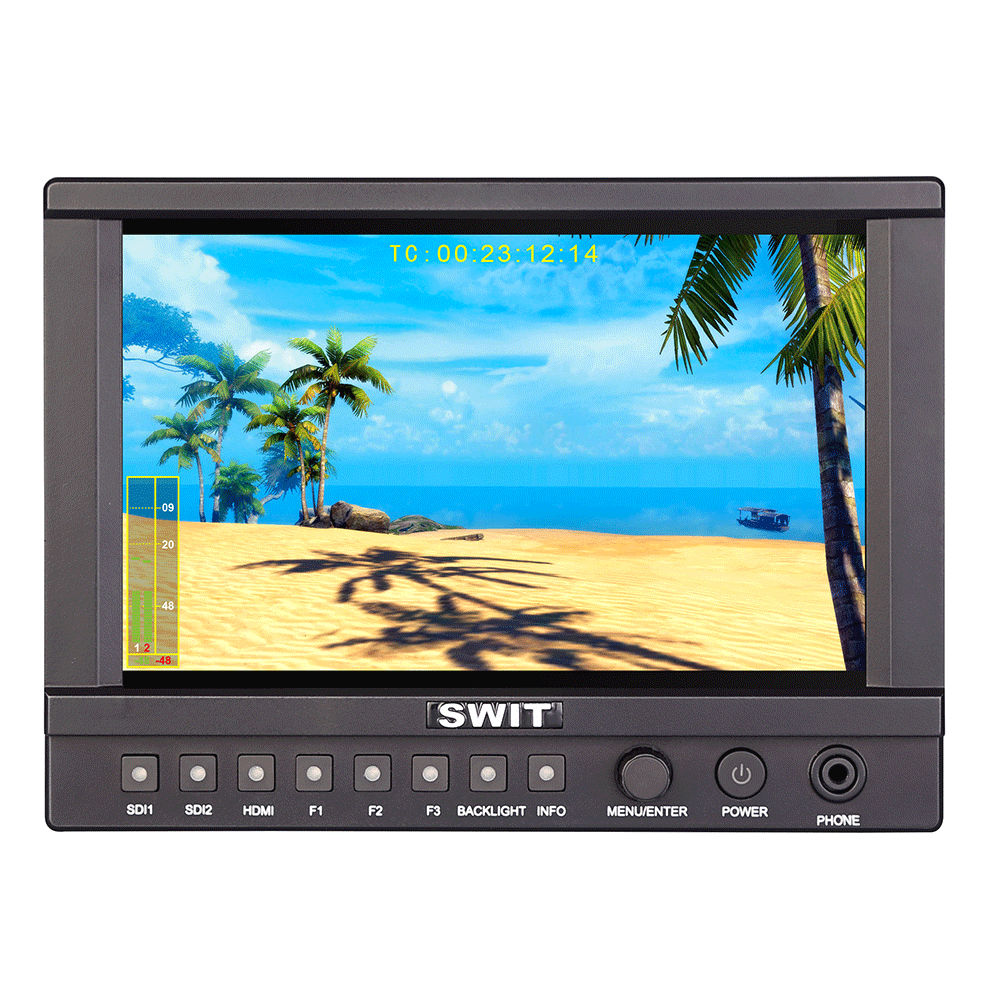

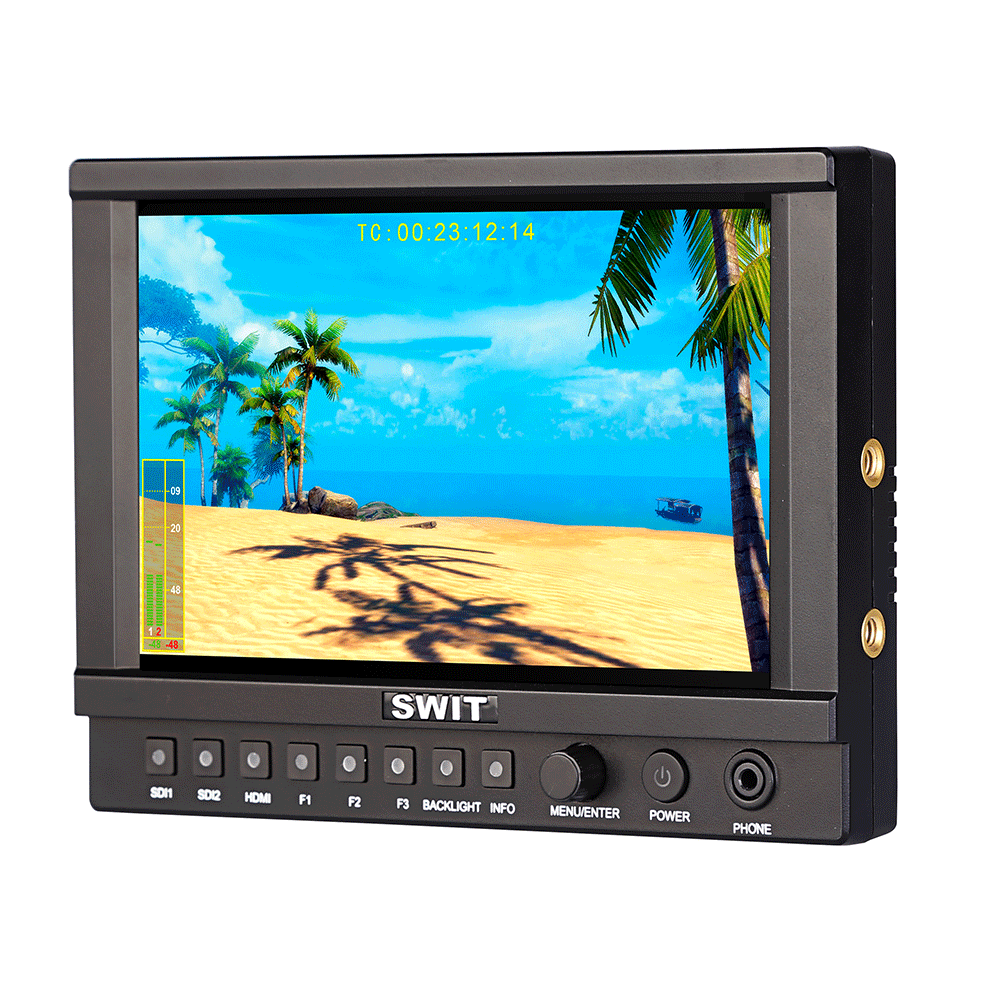

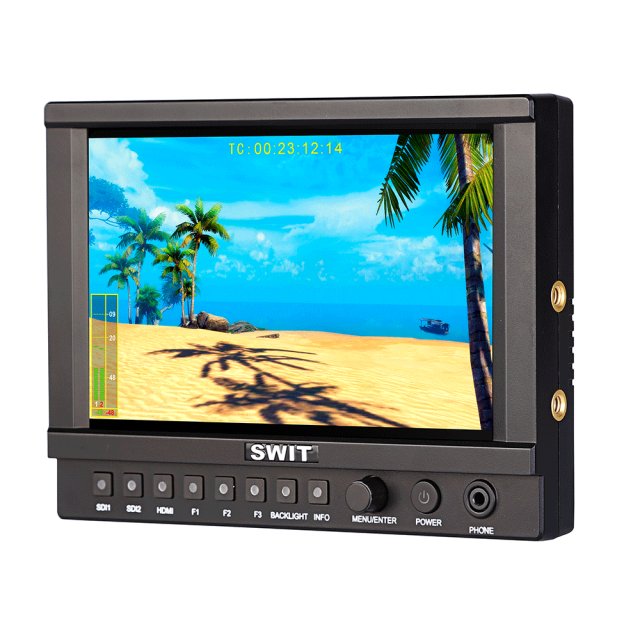

Swit CM-S73H

Eingangs-/Ausgangsschnittstellen

3G-SDI、4K-HDMI®

Der Monitor CM-S73H unterstützt:
2K/3G/HD/SD-SDI-Eingang × 2
2K/3G/HD/SD-SDI Schleifenausgang × 1 (nur Schleife SDI IN1)
HDMI® 2.0 (4K60p)-Eingang (1)
HDMI® 2.0 (4K60p) Schleifenausgang × 1
3.eingebetteter 5 mm SDI/HDMI®-Audioausgang

3DLUT-Protokoll nach Rec709

Import von Benutzer-LUT-Würfeln

Der CM-S73H-Monitor verfügt über eingebaute Kamera-Logs in Rec 709-Konvertierungs-LUTs, einschließlich Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm. Sie können auch eigene 3DLUTs über einen USB-Stick in den Monitor importieren, der 17x17x17 3DLUT-Würfel-Dateien unterstützt.

Integrierte Audioüberwachung

Bis zu 16-Kanal-Meter mit Alarm- und Select-Ausgang

Der CM-S73H unterstützt die Anzeige von eingebetteten SDI-16-Kanal- und HDMI®-2-Kanal-Audiometern mit Markierungen und Warnhinweisen bei Audioanomalien. Der Benutzer kann auch 2 beliebige Audiokanäle für die Ausgabe über eine 3,5-mm-Buchse oder Lautsprecher auswählen. Die Position des Audiometermusters kann aus einer der vier Ecken ausgewählt werden, und Sie können wählen, ob nur 2 Kanäle, 8 Kanäle oder alle 16 Kanäle angezeigt werden sollen. Auch Skalenmarkierungen, Warnhinweise und die Durchsichtigkeit des Audiomessmusters sind wählbar.

Peaking, nur R/G/B/Mono, Zebra, Falschfarben

Timecode, H/V-Verzögerung, AFD, Skalenmarkierungen

On-Screen Tally

Der CM-S73H unterstützt die TALLY-Anzeige auf dem Bildschirm und die TALLY-Steuersignaleingänge über den GPI(RS485)-Anschluss an der Rückseite des Monitors.

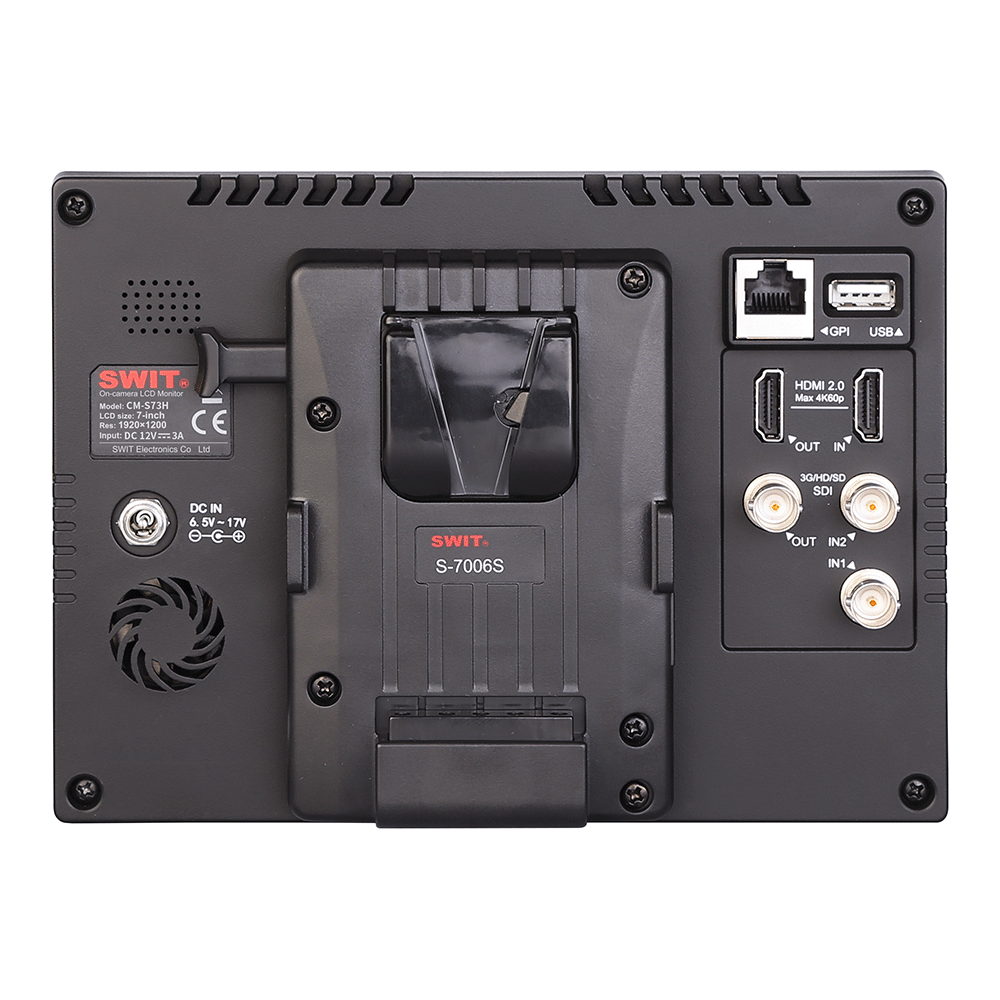

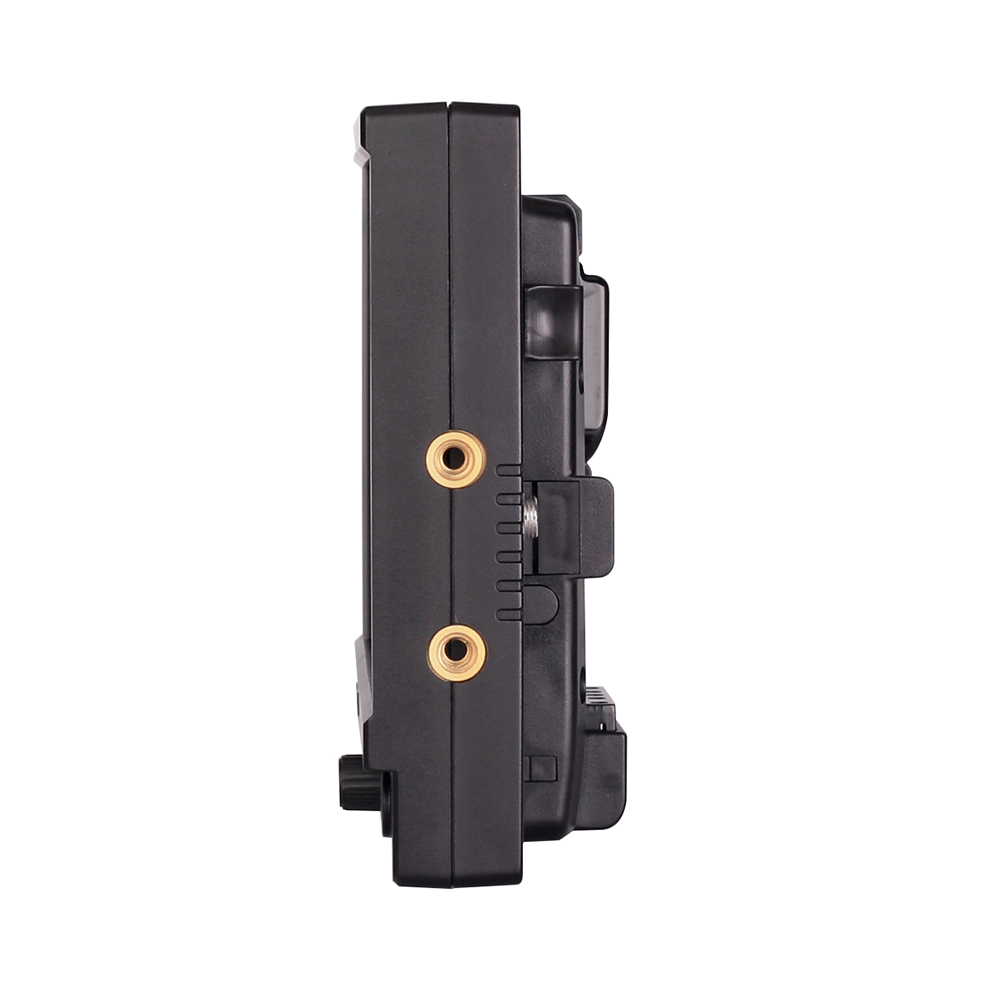

Verschiedene DV-Platten-Installationen

V-Mount / Gold-Mount / DV-Mount

Der CM-S73H unterstützt eine Gleichstromversorgung von 6,5-17 V über eine verriegelbare 5,5-mm-Gleichstrombuchse und kann SWIT-Batterieplatten der Serie S-7006 (V-Mount/Gold-Mount/DV) zur Stromversorgung verwenden.

*Bei Verwendung von S-7006F/D/B/I/C wird die maximale Helligkeit auf 2000nit reduziert.
