SmallRig Advanced V-Mount Battery Mount Plate with Adjustable Arm 3204B

+8
Artikelcode: 3204B

V-Mount-Akkuplatte, die sich auf ein 15-mm-LWS-Stangensystem klemmen lässt. Sie verteilt Strom über USB-C (65 W), USB-A (36 W), D-Tap und drei DC-Ausgänge (8 V und 2× 12 V) – ein Akku versorgt so Kamera, Monitor und Funkstrecke.

Weitere Informationen

175 € inkl. MwSt. 145.83 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: 09. 11.
Zu versenden 1 Stück
Praha 1 Stück
Artikelcode:
3204B
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

V-Mount-Akkuplatte, die sich auf ein 15-mm-LWS-Stangensystem klemmen lässt. Sie verteilt Strom über USB-C (65 W), USB-A (36 W), D-Tap und drei DC-Ausgänge (8 V und 2× 12 V) – ein Akku versorgt so Kamera, Monitor und Funkstrecke.

V-Mount-Akkuplatte für 15-mm-Rods

V-Mount-Akkuplatte, die sich auf ein 15-mm-LWS-Stangensystem klemmen lässt.

Advanced V-Mount Battery Mount Plate with Adjustable Arm

Sechs Anschlüsse, ein Akku

Am V-Mount-Akku betreiben Sie Kamera, Monitor und Sender über USB-C 65 W, USB-A 36 W, D-Tap und drei DC-Ausgänge.

USB-C PD 65 W

Ein- und Ausgang mit PD; USB-A mit QC bis 36 W.

D-Tap und DC

D-Tap 14,8 V, ein DC 8 V und zwei DC 12 V.

15-mm-LWS-Rods

Schnelle Montage am 15-mm-LWS-Stangensystem.

Gewinde

Hinten sechs 1/4"-20 und zehn M4, oben und unten je fünf 1/4"-20.

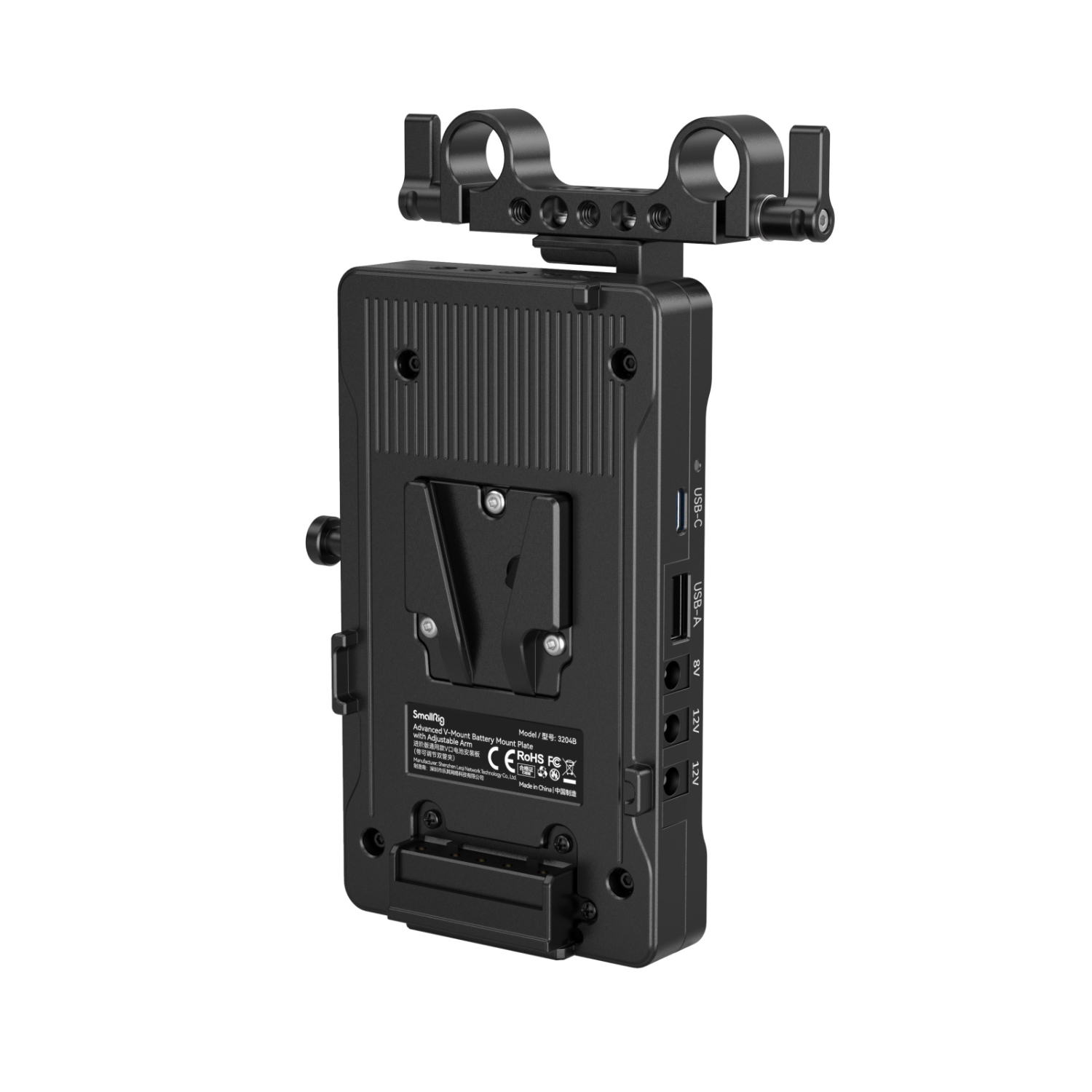

1. Standard V-Mount, kompatibel mit den meisten V-Mount-Batterien.
2. PD-Protokoll-kompatibler USB-C-Eingangs-/Ausgangsanschluss (max. 65 W) und QC-Protokoll-kompatibler USB-A-Ausgangsanschluss (max. 36 W) für die Stromversorgung von Mobiltelefonen, Bildsendern usw.

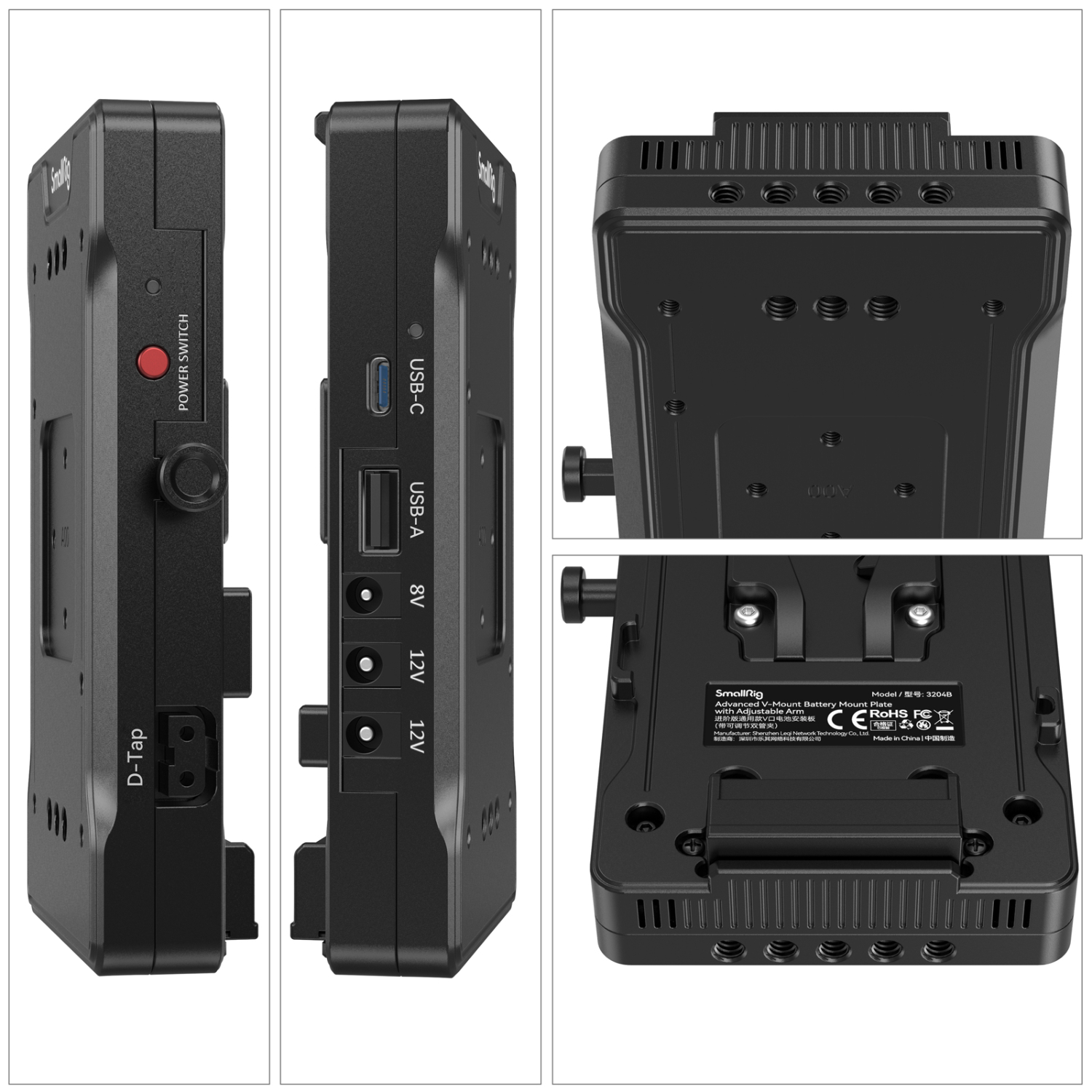

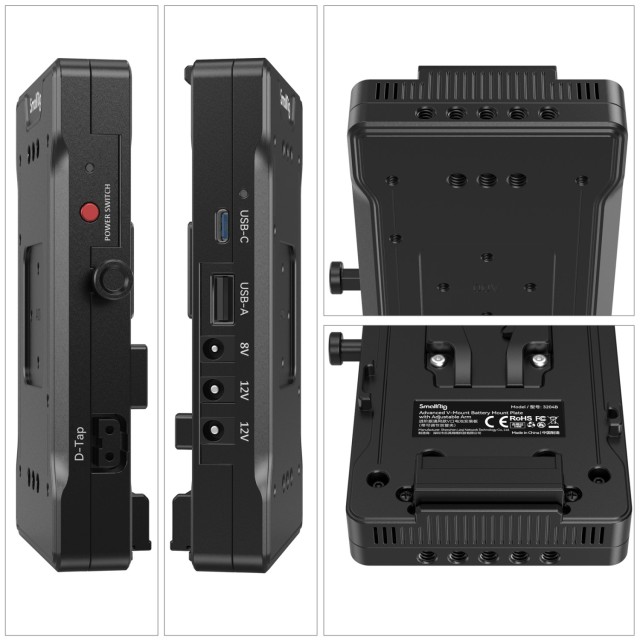

3. D-Tap (14,8V x 1) und DC (8V x 1 / 12V x 2) Stromanschluss.

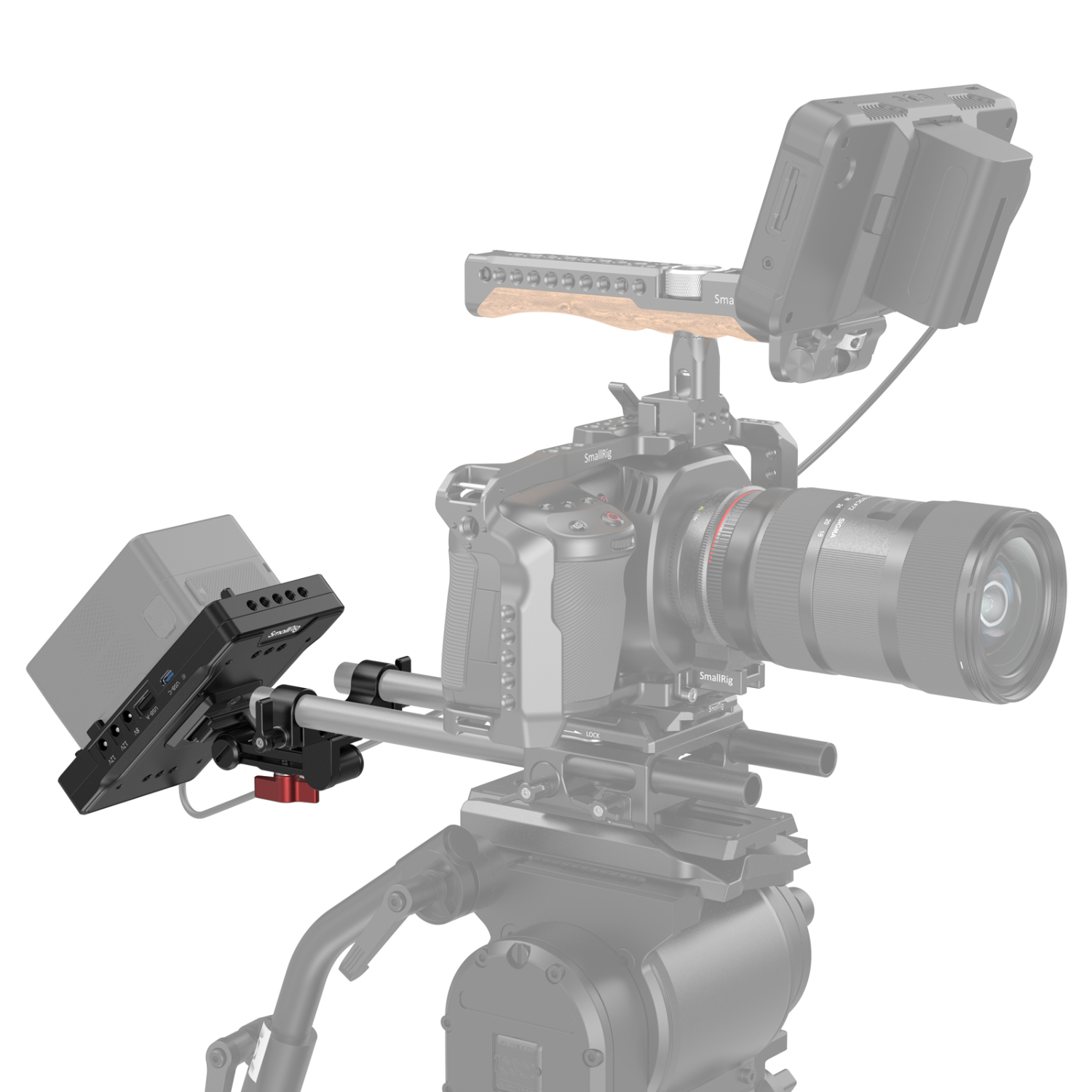

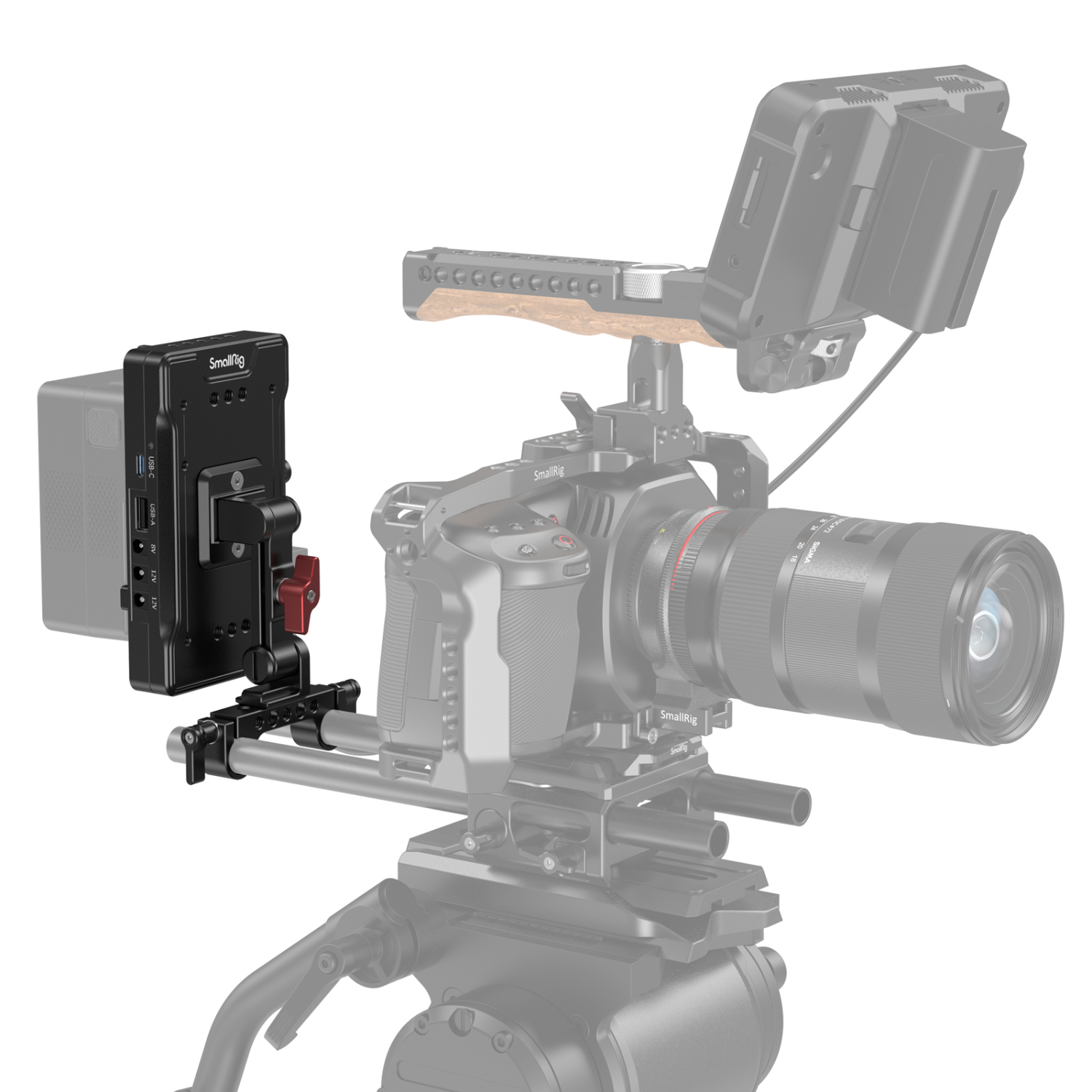

4. Schnelle Montage auf 15-mm-LWS-Stangensystem.
5. Schnelle Neupositionierung des V-Mount-Akkus.

Advanced V-Mount Battery Mount Plate with Adjustable Arm
Advanced V-Mount Battery Mount Plate with Adjustable Arm

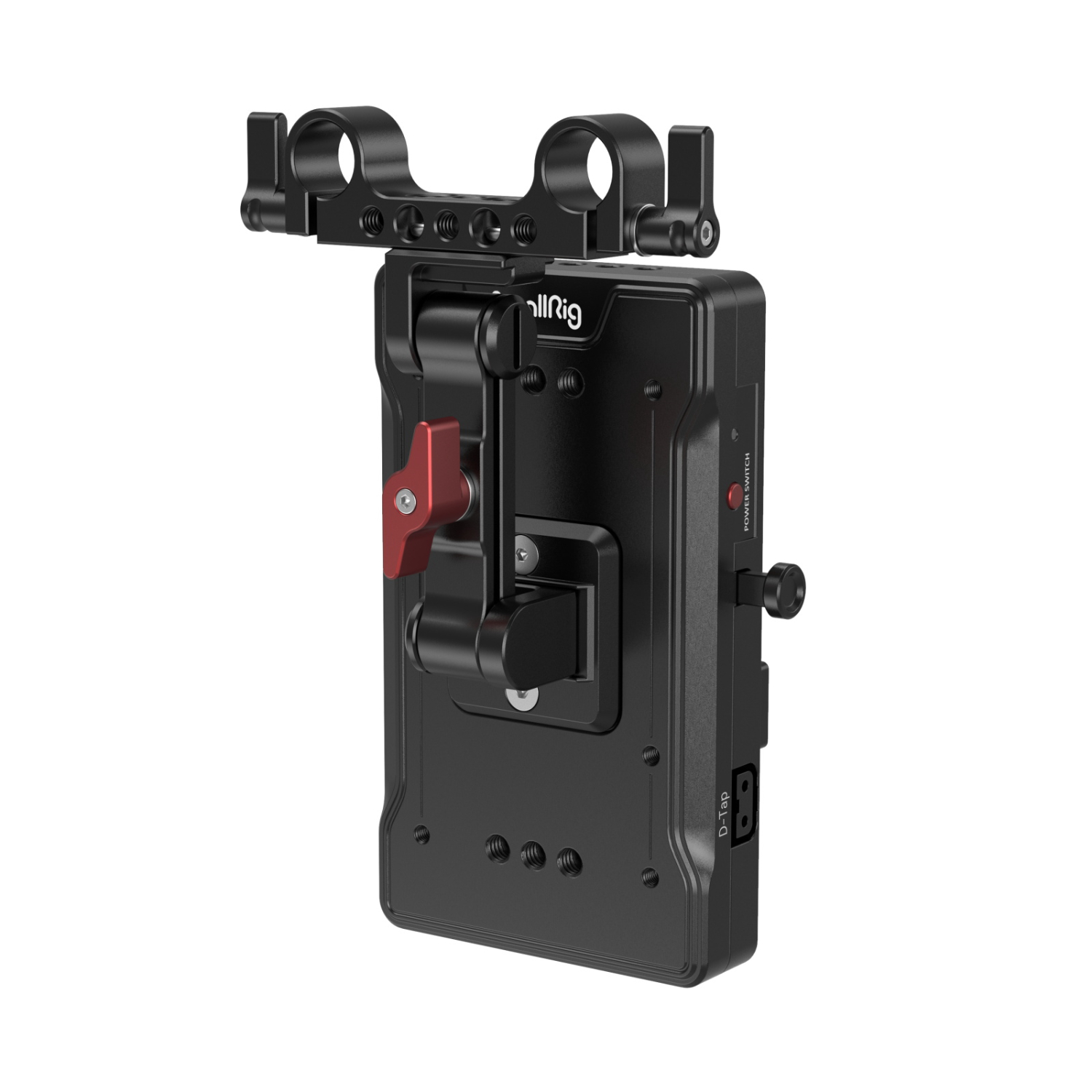

Die SmallRig Advanced V-Mount Akkuhalterung mit verstellbarem Arm 3204B lässt sich schnell an einem 15-mm-LWS-Stangensystem befestigen. Dieser Artikel verfügt über einen Standard-V-Mount, der mit den meisten V-Mount-Akkus auf dem Markt kompatibel ist, sechs 1/4"-20-Gewindebohrungen und zehn M4-Gewindebohrungen auf der Rückseite, fünf 1/4"-20-Gewindebohrungen auf der Ober- und Unterseite, die eine doppelte Stabklemme und viele andere Zubehörteile unterstützen. Es verfügt über einen PD-Protokoll-kompatiblen USB-C-Eingangs-/Ausgangsanschluss (max. 65 W) und einen QC-Protokoll-kompatiblen USB-A-Ausgangsanschluss (max. 36 W) zum schnellen Laden/Entladen, einen D-Tap-Eingangs-/Ausgangsanschluss (14,8 V) und drei Gleichstromausgangsanschlüsse (DC5521 8 V x 1 / DC5525 12 V x 2). Die Netzkontrollleuchte und die Lade-/Entladekontrollleuchte zeigen den Betriebsstatus und den Schnell-/Langsam-Lademodus an; die Ein-/Ausschalttaste kann mehrere Anschlüsse gleichzeitig steuern. Außerdem hat die Platte aus Aluminiumlegierung eine angenehme Textur, mit wunderbarer Wärmeableitung und Haltbarkeit.

Zertifizierung: Qualitätsprüfungsbericht / FCC / UKCA / CE / RoHS / ISED

Hinweis: Produktgewicht und Abmessungen können Messfehler aufweisen.

Funktionsbeschreibung:

Aufladen / Entladen: USB-C-Laden

Anzeigeleuchte: orangefarbenes Licht - langsames Laden/Entladen, eisblaues Licht - schnelles Laden/Entladen

Power-Anzeigeleuchte:

Licht ein-angezeigt-angezeigt

licht aus-aus-ausgeschaltet

licht blinkt - Arbeitstemperatur übersteigt 65℃

Ein- und Ausschalttaste:

Einschalten durch Antippen der Taste; Ausschalten durch langes Drücken der Taste für 2 Sekunden

D-Tap, USB-A und DC-Ausgang sind nach dem Ausschalten nicht mehr verfügbar

D-Tap-Eingang und USB-C-Eingang/-Ausgang sind nach dem Ausschalten verfügbar

Wichtigste Merkmale

Warnung:
1. Verwenden Sie es nicht in einer feuchten Umgebung, um Kurzschlüsse zu vermeiden.
2. Wenn die Anzeigeleuchte ständig blinkt, bedeutet dies, dass die Betriebstemperatur 65℃ überschreitet. Bitte unterbrechen Sie die Verwendung.
3. Bitte lassen Sie das Produkt nicht fallen, verwenden Sie es nicht bei hohen Temperaturen oder wenn ein Kurzschluss auftritt.

Kompatibel mit V-Mount-Akku

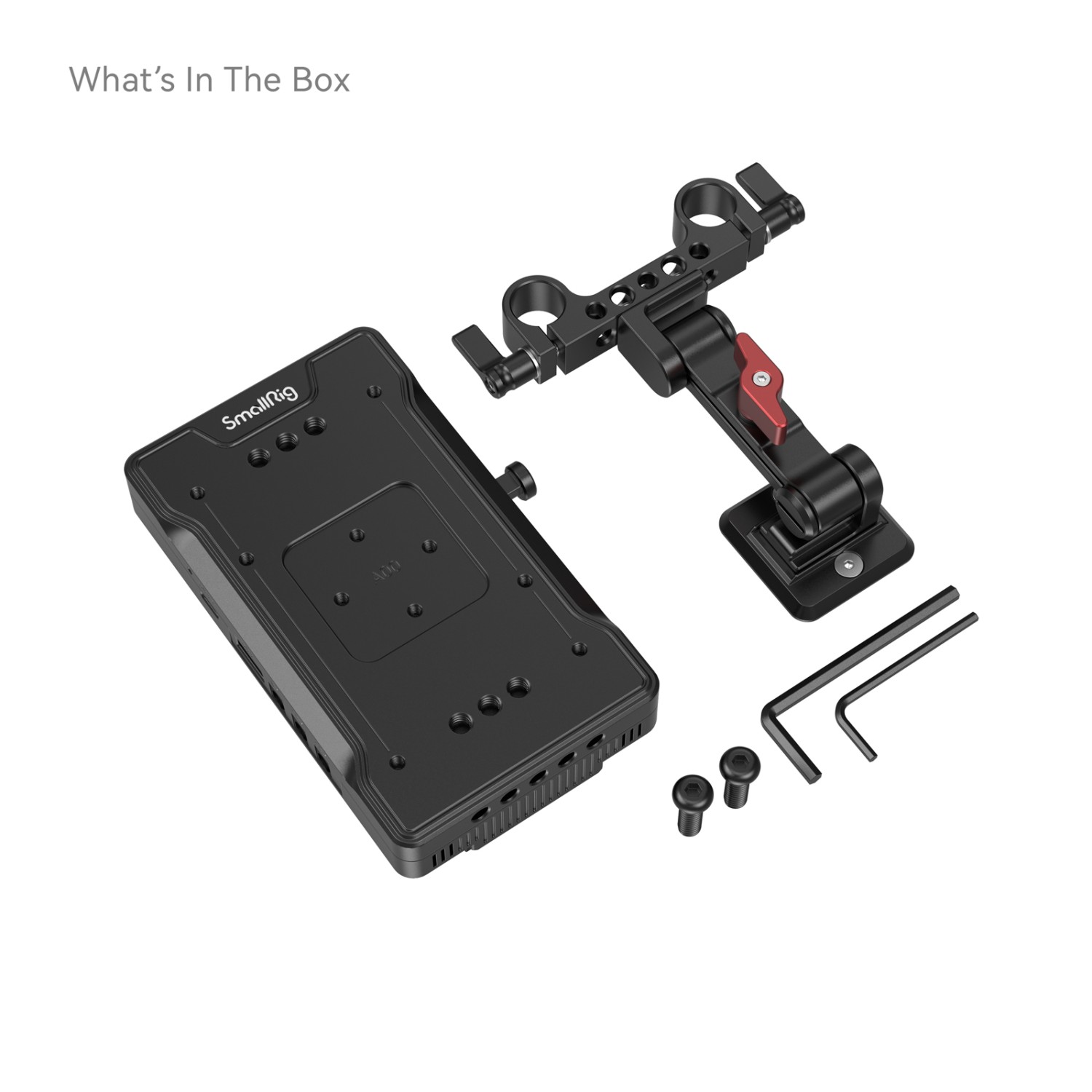

VERPACKUNGSINHALT

1× Erweiterte V-Mount Akku-Adapterplatte
1× Doppelstabklemme mit verstellbarem Arm
2× Sechskantschlüssel
2× Schraube
1× Benutzerhandbuch

SPEZIFIKATIONEN

Akku-Kompatibilität: V-Mount-Akku
Doppelstabdurchmesser: 15 mm (für 15 mm LWS-Stabsystem)
Batteriespannung: 11,0 V~16,8 V
Akku-Nennkapazität: 3500 mAh~20000 mAh / 14,8 V
Abschaltspannung: 11,0 V
Eingangsspannung (Max.): 16,8 V
Arbeitsleistung (Max.): ≤ Batterieleistung (abhängig von der Batteriekapazität)
Maximale Gesamtleistung: Entladung: 271 W (Max.)
D-Tap Nenn-Eingangs-/Ausgangsstrom: 5 A
D-Tap Eingangs-/Ausgangsstrom (Max.): 10 A (abhängig vom Netzadapter)
D-Tap Eingangsspannung: 11,0 V~16,8 V
USB-A-Ausgangsleistung: 36 W (max.)
USB-A Ausgangsprotokoll: QC2.0 / QC3.0 / AFC / DCP-1.5 A / APPLE-2.4 A
USB-C Eingangsleistung: 65 W (Max.)
USB-C Ausgangsleistung: 65 W (Max.)
USB-C Eingangs-/Ausgangsprotokoll: PD3.0 / QC2.0 / QC3.0 / PPS / AFC / DCP-1.5 A / APPLE-2.4 A
DC1 Ausgang: 8,0 V / 3 A (Max.)
DC2 Ausgang: 12 V / 3 A (Max.)
DC3 Ausgang: 12 V / 3 A (Max.)
DC-Überstromschutz: ≥4,1 A
Produkt-Abmessungen: 14,2 cm×15 cm×9,3 cm
Abmessungen der Verpackung: 17,1 cm×13,3 cm×8,3 cm
Produktgewicht: 399 g±5 g
Gewicht der Verpackung: 517 g±5 g
Material(e): Aluminiumlegierung
Parameter

Parameter

Hersteller: SmallRig
Kategorie: Power-Batterieplatten

Wichtigste Parameter

Für AkkuV-Mount
KompatibilitätUniversal
Batterietyp / BefestigungV-Mount
Befestigung / Montage15mm LWS Rod Clamp (tyče) · 1/4"-20- / 3/8"-16-Gewinde
Ausgänge und SchnittstellenD-Tap / P-Tap · USB-C PD · USB-A · DC 5521 (8V) · DC 5525 (12V)
