Sony AN-01

Antenne mit logarithmisch-periodischem Aufbau und integriertem rauscharmem Verstärker für stationäre Empfänger und Antennenverteiler von Sony, zum Beispiel der Serie DWX (DWR-R03D, DWR-R02D) oder WD-850A. Sie deckt den Bereich von 470 bis 862 MHz ab. Die Verstärkung lässt sich auf 18, 10 oder 0 dB umschalten, die Versorgung mit 9 oder 12 V erhält die Antenne vom Empfänger über das Koaxialkabel, und für Diversity-Empfang werden zwei Antennen verwendet.

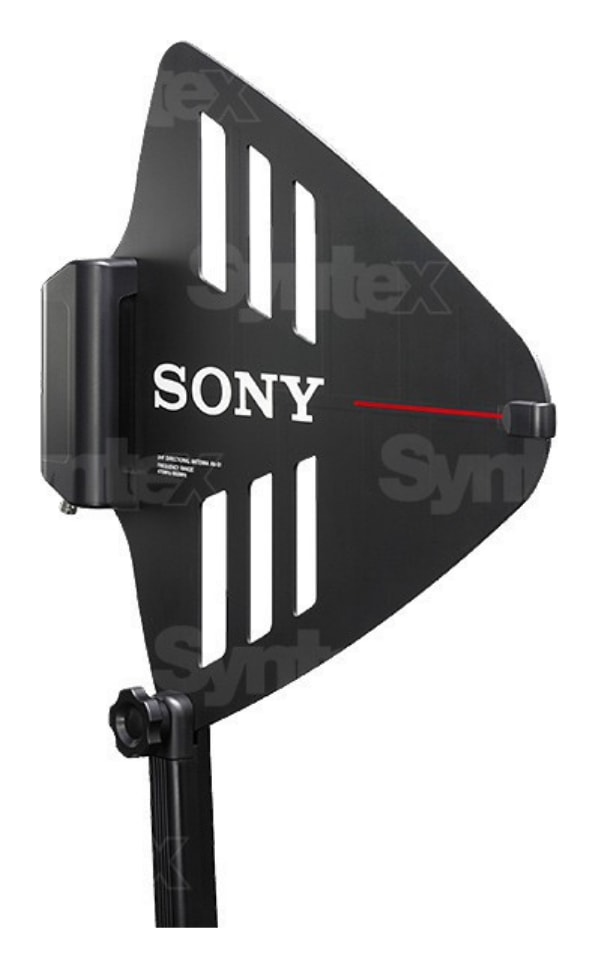

Richtantenne mit eigenem Verstärker

Die logarithmisch-periodische Antenne wird auf die Sender ausgerichtet und verbessert in dieser Richtung die Empfangsempfindlichkeit gegenüber einer Rundstrahlantenne. Der integrierte rauscharme Verstärker gleicht Verluste in einem langen Koaxialkabel aus.

LPDA470–862 MHzVERSTÄRKUNG 18 / 10 / 0 dBBNC-R · 9 / 12 V

Der Empfänger versorgt den Verstärker

Die Antenne wird per Koaxialkabel an den BNC-Anschluss eines Empfängers oder Antennenverteilers angeschlossen, der sie über dasselbe Kabel mit 9 oder 12 V versorgt. Die Verstärkung schalten Sie auf 18, 10 oder 0 dB; in der Stellung REMOTE bestimmt sie die Spannung: 9 V ergibt 10 dB, 12 V ergibt 18 dB.

Zwei Antennen für Diversity

Für Diversity-Empfang werden AN-01 paarweise eingesetzt, mindestens etwa 1,5 m über dem Boden, mindestens 1 bis 2 m voneinander entfernt und mit der Spitze zu den Sendern.

Auf dem Stativ oder in der Hand

Die Stativstange mit Griff hat ein PF1/2-Gewinde, Adapter auf 5/8" und 3/8" liegen bei; die Neigung der Antenne ist vertikal verstellbar.

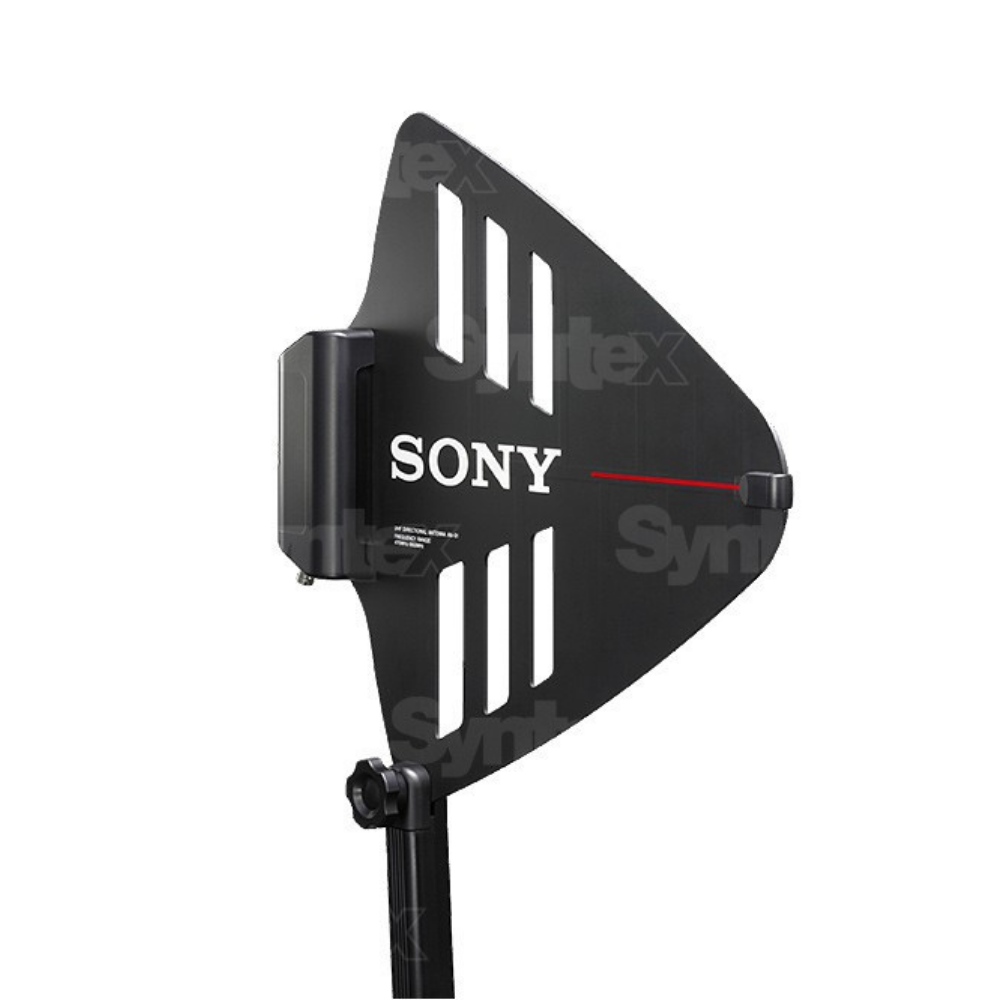

Die Sony AN-01 ist eine gerichtete UHF-Antenne für analoge und digitale Funkmikrofonsysteme von Sony.

Wichtigste Merkmale

• Antennentyp: logarithmisch-periodische Dipolantenne (LPDA)
• Für Diversity-Empfang werden zwei AN-01 verwendet
• Eine einzelne AN-01 deckt den Frequenzbereich von 470 bis 862 MHz ab
• Stromversorgung mit 9 V oder 12 V DC vom Empfänger über das Antennenkabel
• Umschaltbare Verstärkung 18 / 10 / 0 dB
• Im Lieferumfang ist eine Stativstange mit Griff zur Befestigung an einem Mikrofonstativ
