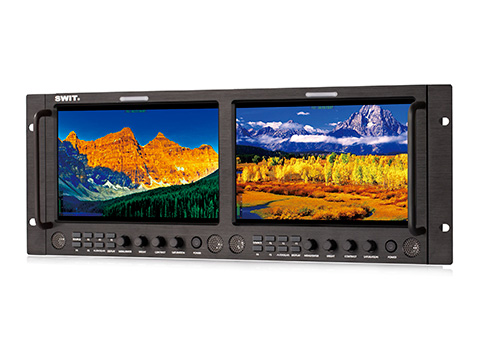

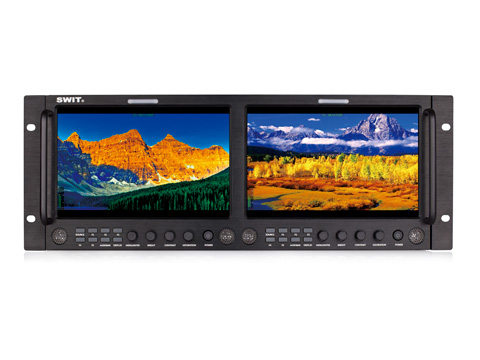

SWIT M-1093H 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093H 2x9" IPS LCD 19" Rack 4U Monitor mit 1920×1200 Auflösung, 800:1 Kontrastverhältnis und 2x 2K/3G/HD/SD-SDI, HDMI und Composite Eingang (+Loop Ausgang).

M-1093H

Zweifacher 9-Zoll-FHD-Rack-LCD-Monitor

• 9-Zoll-IPS-LCD-Bildschirm ×2
• Auflösung 1920×1200, Kontrast 800:1
• 19-Zoll-4U-Rack-Montage, ±30° drehbar
• 2K/3G/HD/SD-SDI, HDMI, CVBS-Überwachung
• 2-Kanal-Embedded-Audio-Meter mit Alarm
• AFD, H/V-Verzögerung, R/G/B/Mono, Falschfarben
• TSL UMD und Text TALLY Anzeige
• Zebra-Streifen, Peaking-Fokus-Hilfe
• SDI-Timecode-Anzeige
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• TALLY-Licht und GPI-Steuerung
• USB-Firmware-Upgrade

9-Zoll-IPS-LCD

IPS-Panel mit LED-Hintergrundbeleuchtung

Das M-1093H verwendet 2× 9-Zoll-IPS-LCD-Panels (In-Plane-Switching) mit einer Full-HD-Auflösung von 1920×1200 und LED-Hintergrundbeleuchtung, Kontrast 800:1. Der Betrachtungswinkel beträgt Horizontal: 170° / Vertikal: 170°

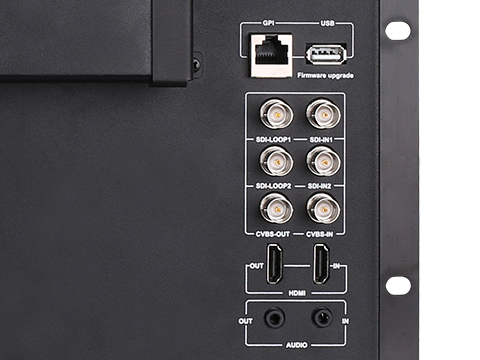

Eingangs-/Ausgangsschnittstellen

SDI / HDMI / CVBS / Analoges Audio

Jedes LCD des M-1093H unterstützt
2K/3G/HD/SD-SDI-Eingang × 2
2K/3G/HD/SD-SDI-Schleifenausgang (2)
HDMI 1.3-Eingang (1)
HDMI 1.3 Schleifenausgang × 1
CVBS-Eingang × 1
CVBS-Schleifenausgang × 1
3.5 mm analoger Audioeingang × 1
3.5 mm analoger Audioausgang × 1

Integrierte Audioüberwachung

2-Kanal-Meter mit Alarm

Das M-1093H unterstützt eingebettete SDI-2-Kanal-/HDMI-2-Kanal-Audioanzeigen und analoge 2-Kanal-Audioanzeigen mit Markierungen und Warnhinweisen bei Audioanomalien. Die Position des Audiometermusters kann aus einer der vier Ecken ausgewählt werden, und die Skalenmarkierungen, Warnhinweise und die Durchsichtigkeit des Audiometermusters sind wählbar.

UMD- und Text-Tally-Anzeige

TSL 3.1 / 4.0 Protokoll

Das M-1093H unterstützt die UMD- und Text-Tally-Anzeige des TSL 3.1/4.0-Protokolls mit einer Auswahl von 1-126 TSL-Adressen und maximal 8 angezeigten Buchstaben. Die UMD/TALLY-Signaleingänge erfolgen über den RJ45(RS485)-Anschluss an der Rückseite des Monitors.

Stromversorgung

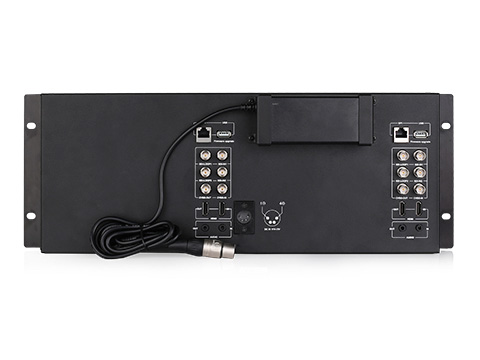

Der M-1093H verfügt über eine 4-polige XLR-Buchse für eine Gleichstromversorgung von 6,5-24 V für die beiden Bildschirme, und ein AC-DC-Adapter ist an der Rückseite des Monitors angebracht.

Einbau

Der M-1093H wird standardmäßig in ein 19"-Rack eingebaut und nimmt 4 HE Höhe ein. Der Monitor ist bei der Installation in Racks um ±30° nach oben und unten drehbar
