Teradek Bolt 6 Monitor Module 750 RX V Mount

Das Teradek Bolt 6 Monitor Module 750 RX V-Mount ist ein Empfänger für drahtlose Videoübertragung für SmallHD Smart 7-Monitore. Es lässt sich direkt an die Modelle Cine 7, 702 Touch und Indie 7 anschließen, mit denen es sowohl die Stromversorgung als auch das Bild teilt; wodurch der Aufbau eines Regie- oder Kundenmonitors vereinfacht wird und zudem die drahtlose Steuerung der Kamera über den Monitor ermöglicht wird.

Das Modul empfängt Bildsignale bis zu 4K30 in 10-Bit-4:2:2-HDR mit praktisch null Verzögerung über die Frequenzbänder 5 und 6 GHz. Die Variante 750 bietet eine Reichweite von bis zu 750 Fuß (ca. 229 m) bei direkter Sichtverbindung und nutzt fünf externe vertikale Antennen. Die V-Mount-Ausführung ist für ein entsprechendes Akkusystem vorgesehen; das Bild gelangt über die interne HDMI-Verbindung zum montierten SmallHD Smart 7, nicht über einen separaten Ausgang für einen weiteren Monitor.

BOLT 6 · RX 750 · V-MOUNT

Funkvideo direkt am Monitor

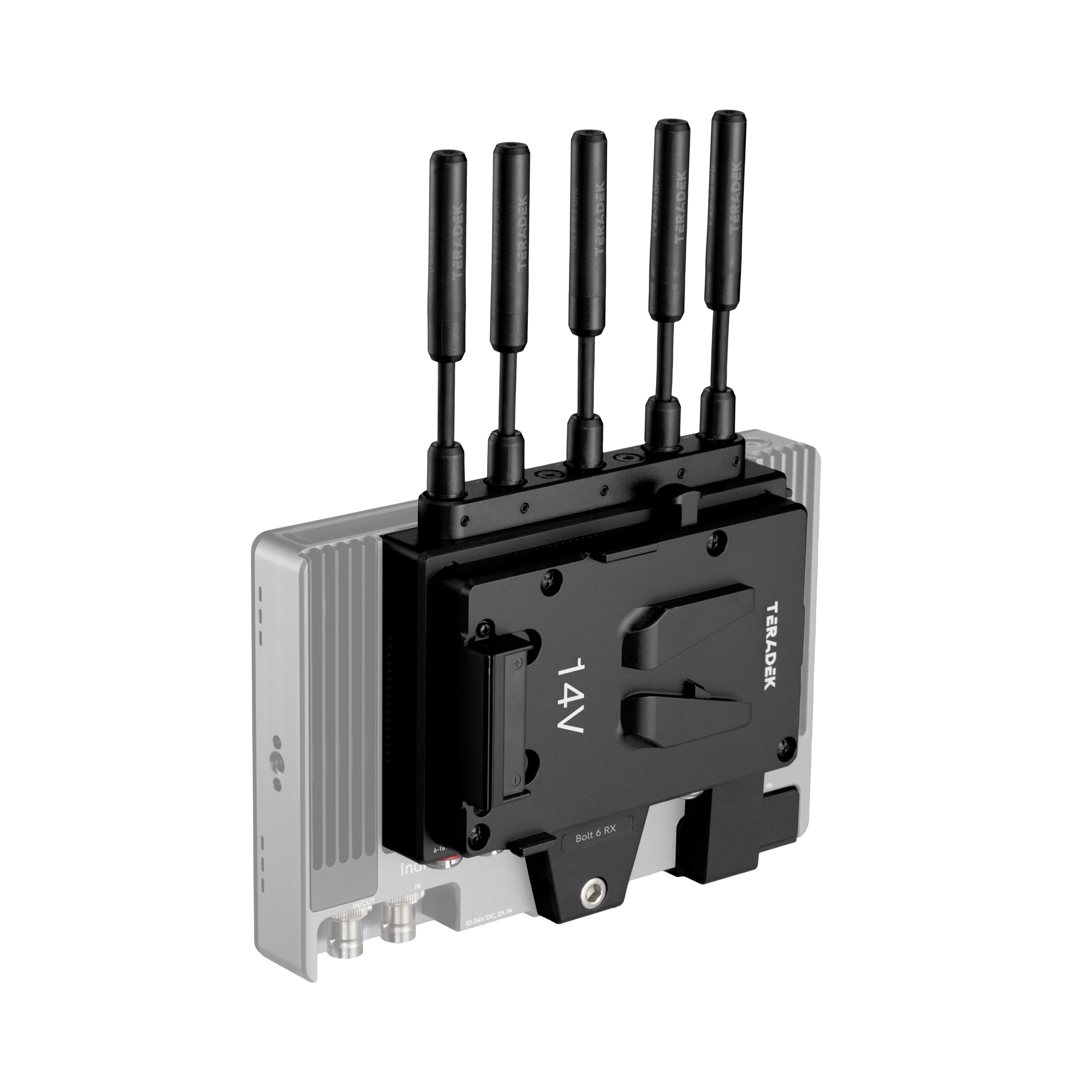

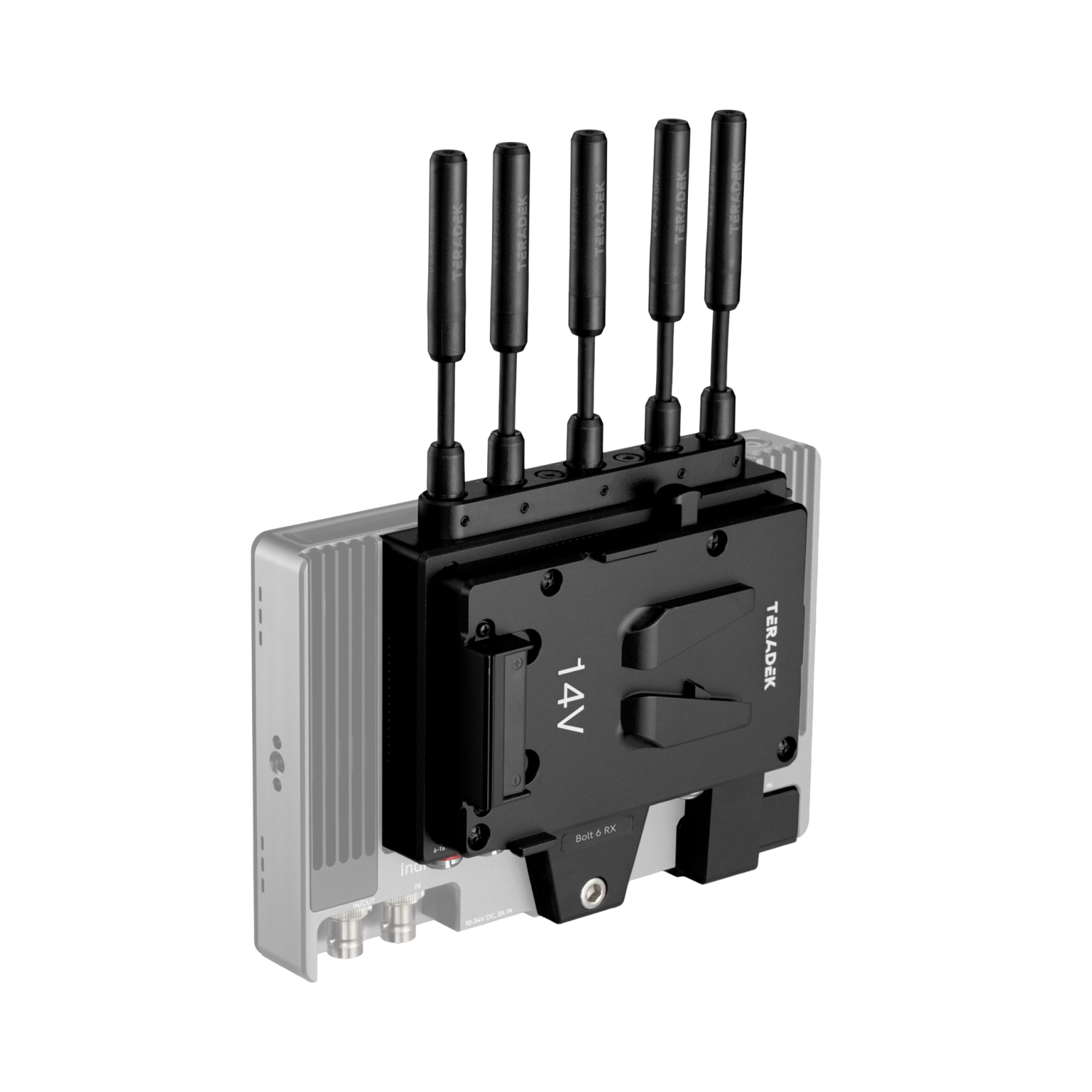

Der 750-Empfänger mit externen Antennen wird direkt hinter einem kompatiblen SmallHD Smart 7 montiert. Fünf abnehmbare vertikale Antennen und eine V-Mount-Akkuplatte ergeben einen anpassbaren Funkmonitor mit bis zu 229 m Sichtverbindung.

Fünf austauschbare V-Antennen

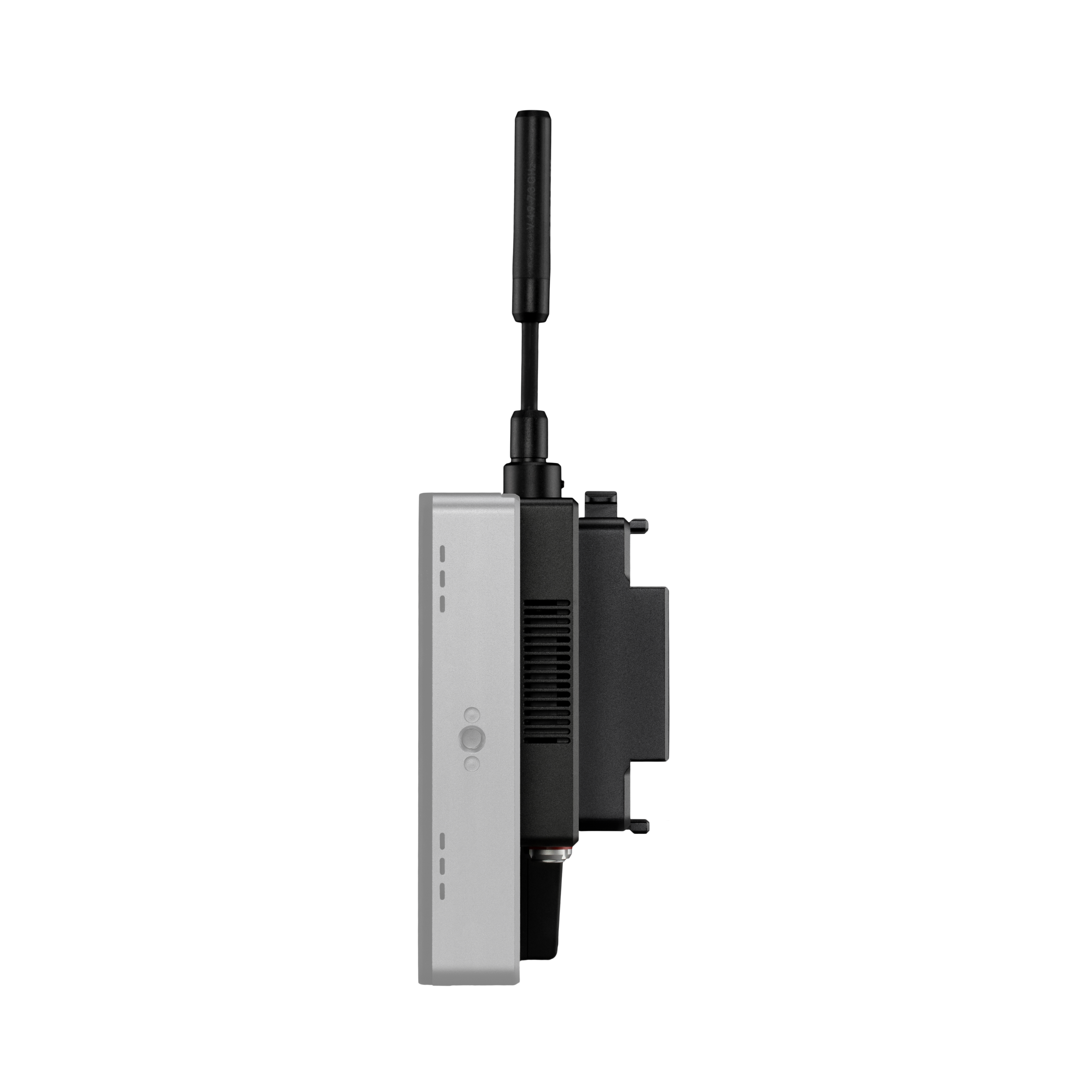

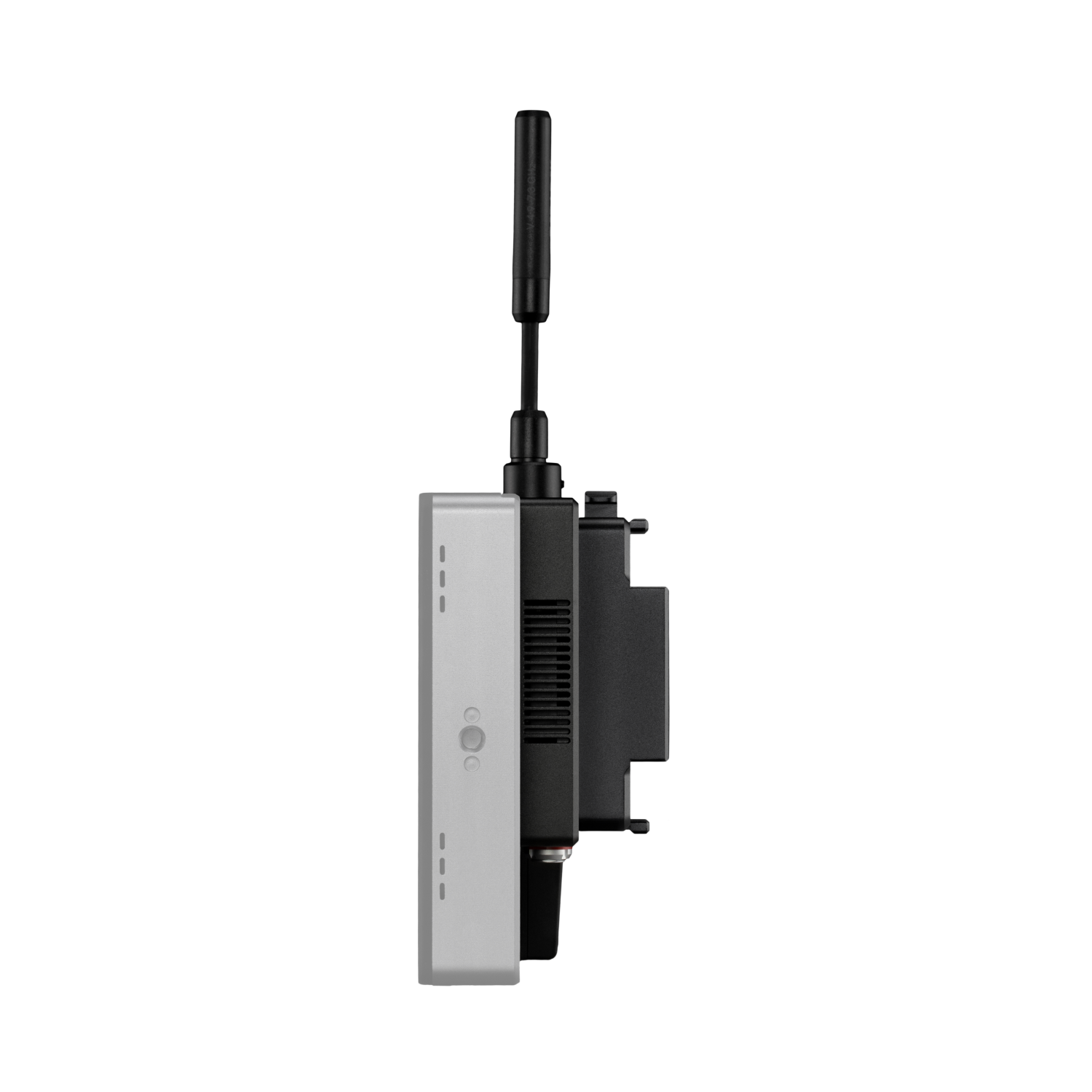

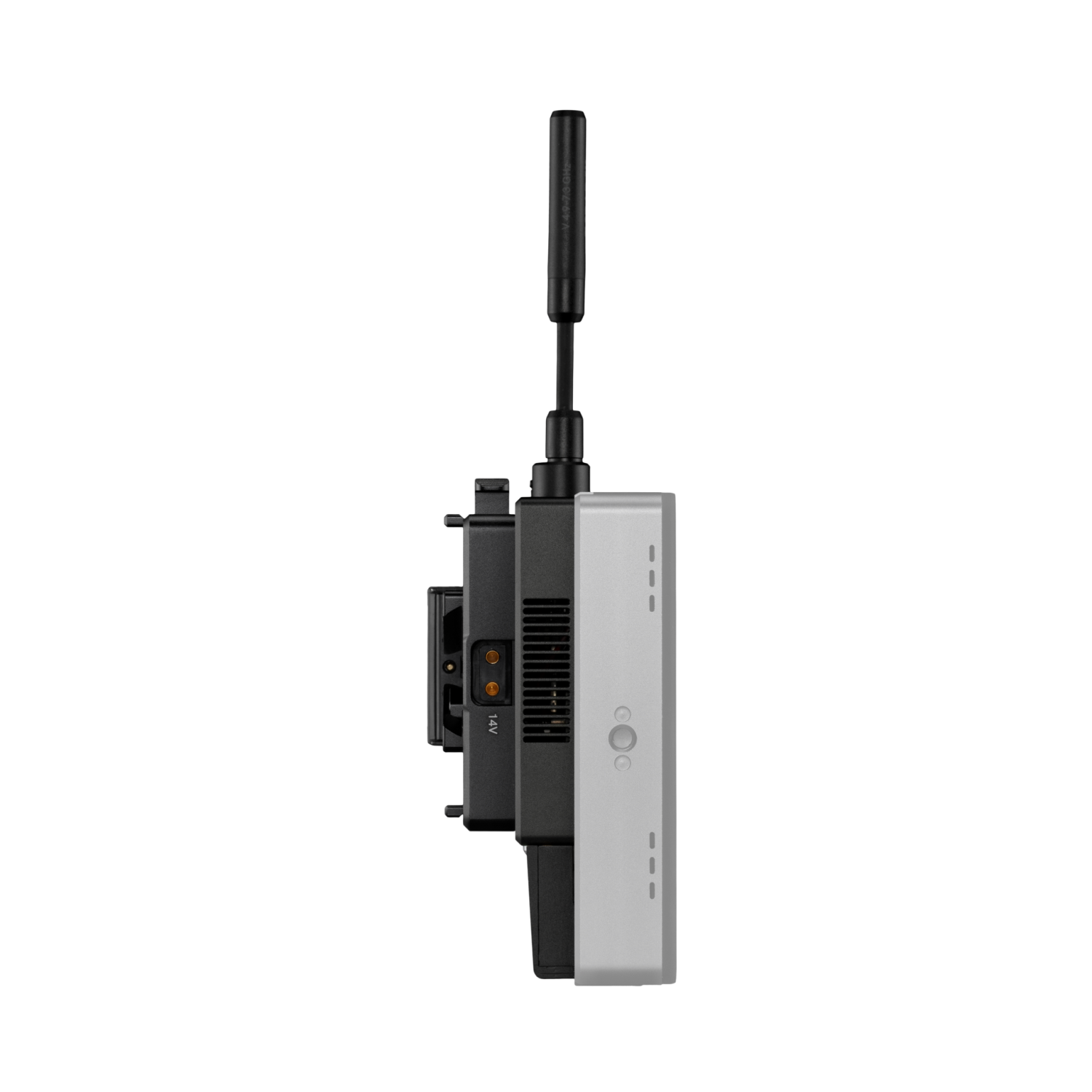

Diese Ausführung verwendet fünf abnehmbare, vertikal polarisierte Antennen. Die Seitenansicht zeigt eine Antenne über dem Empfänger; anders als bei der internen Version lassen sich die Antennen für den RF-Aufbau austauschen.

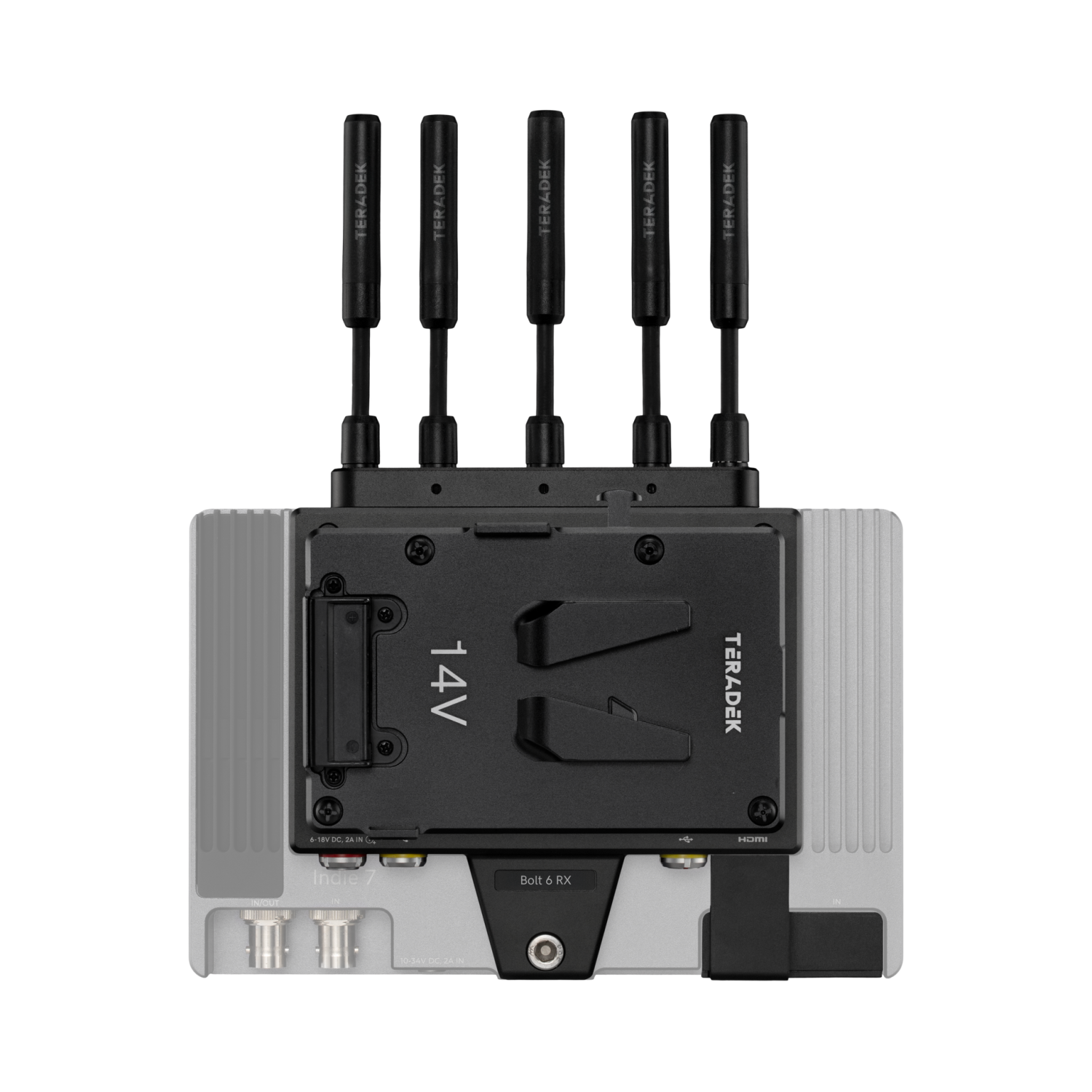

V-Mount-Stromversorgung

Ein kompatibler V-Mount-Akku an der integrierten Platte kann die Monitoreinheit versorgen. Über die direkte Modulschnittstelle teilt der Empfänger Strom und Video mit Cine 7, 702 Touch und Indie 7.

Monitoring mit geringer Latenz

Bolt 6 empfängt bis zu 4K30 über unterstützte 5- und 6-GHz-Kanäle. Ohne Formatwandlung liegt die Verzögerung zwischen Sender und Empfänger unter 1 ms; die Verfügbarkeit von 6 GHz ist regional geregelt.
