Tilta Camera Cage for Nikon ZR Power Kit - Black

Das Tilta Camera Cage für Nikon ZR Power Kit verbindet den kompletten Cage (Full Camera Cage) mit Kabelklemme mit der Stromversorgung aus einem V-Mount-Akku: Die Mini-PD-V-Mount-Akkuplatte sitzt auf einer verstellbaren ARCA-Aufnahme, die ausfährt und um bis zu 180° schwenkt, sodass der Akku ohne Grundplatte und 15-mm-Rohre hinter der Kamera hängt. Die Platte versorgt die Kamera über USB-C PD 60 W und Zubehör über P-Tap und 2-Pin-Lemo (20 V / 3 A).

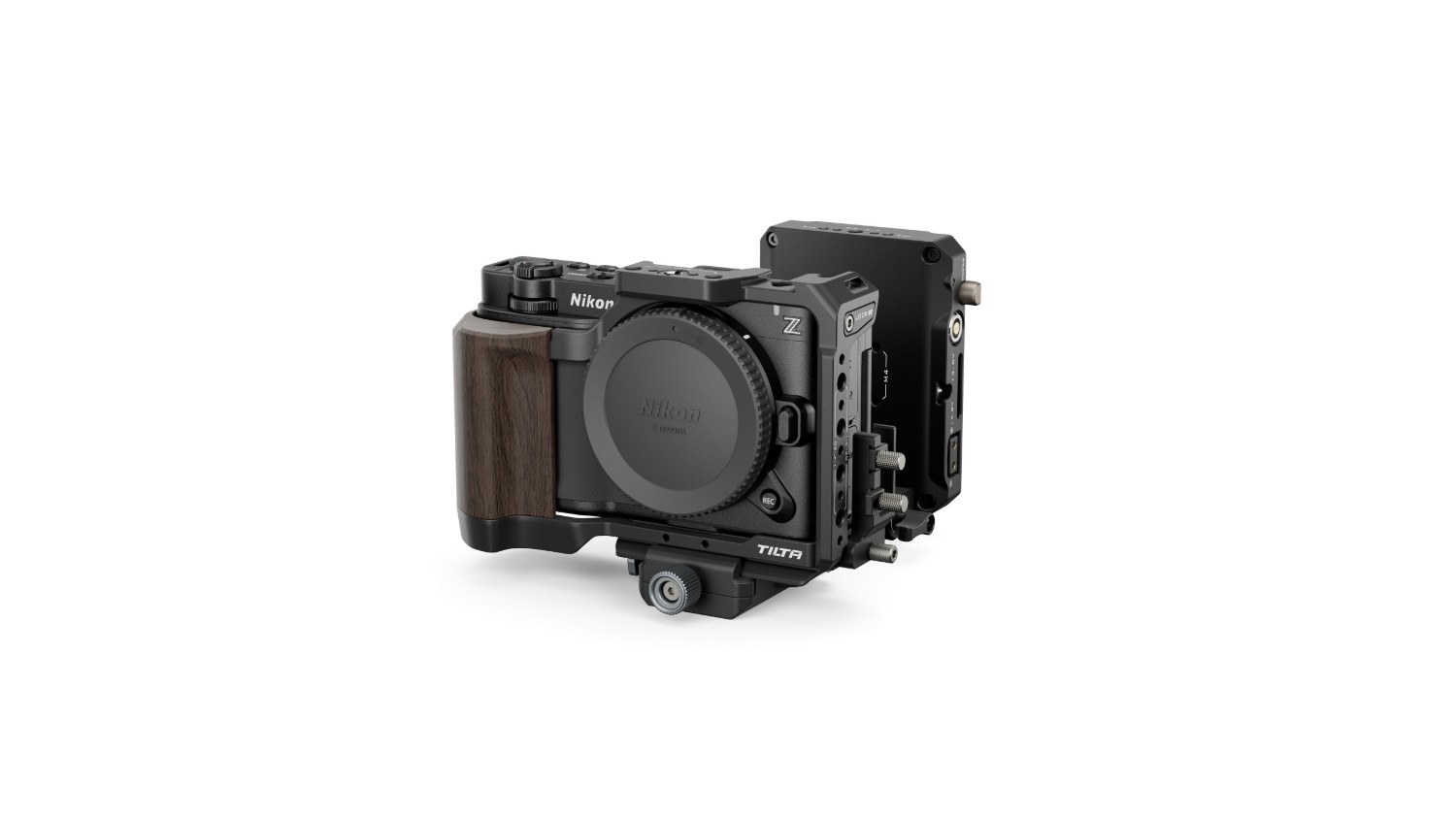

Das Power Kit baut auf dem Tilta Full Camera Cage für die Nikon ZR auf und löst, woran man bei einer kleinen Kamera mit kleinem Akku zuerst stößt: lange Drehs und die Versorgung von Zubehör. Die Mini-PD-V-Mount-Akkuplatte sitzt auf einer verstellbaren ARCA-Aufnahme direkt unter dem Cage — ohne Grundplatte, ohne 15-mm-Rohre — und versorgt aus dem V-Mount-Akku die Kamera über USB-C sowie Monitor, Leuchte oder Sender über P-Tap und Lemo.

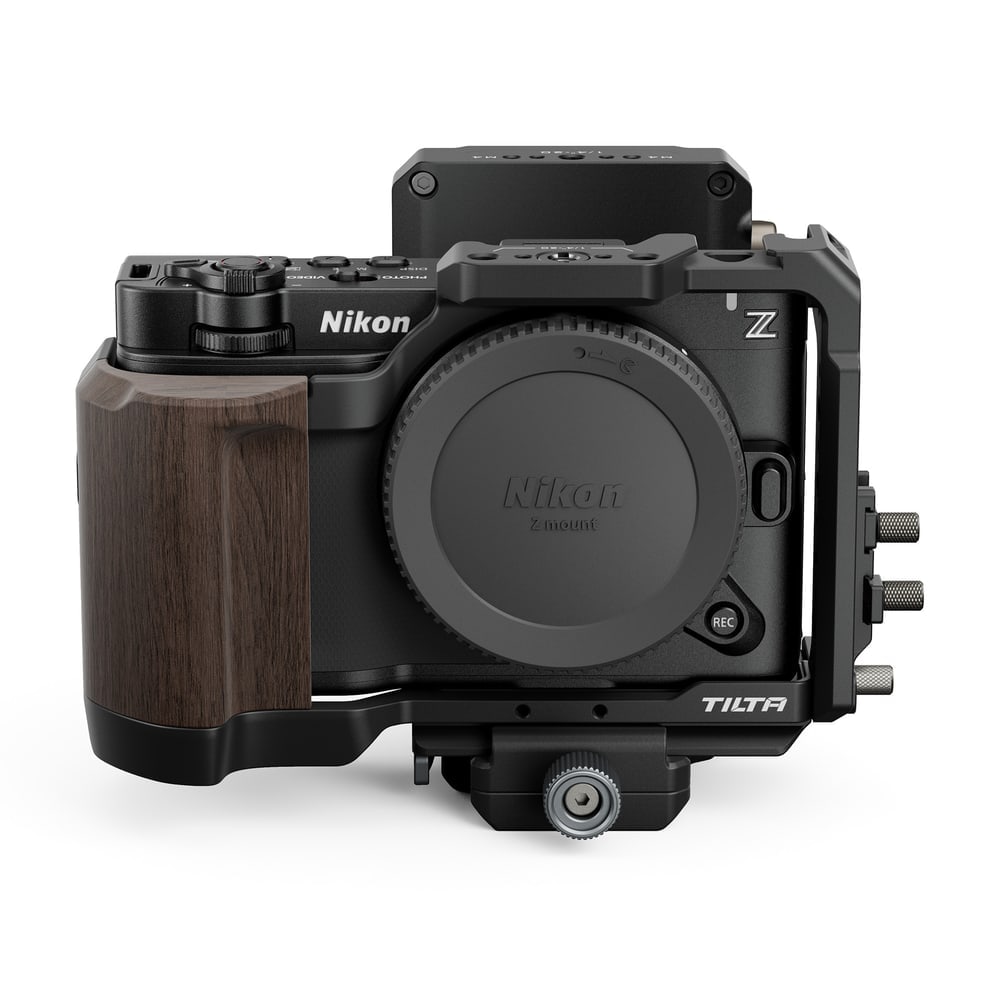

Was im Power Kit steckt

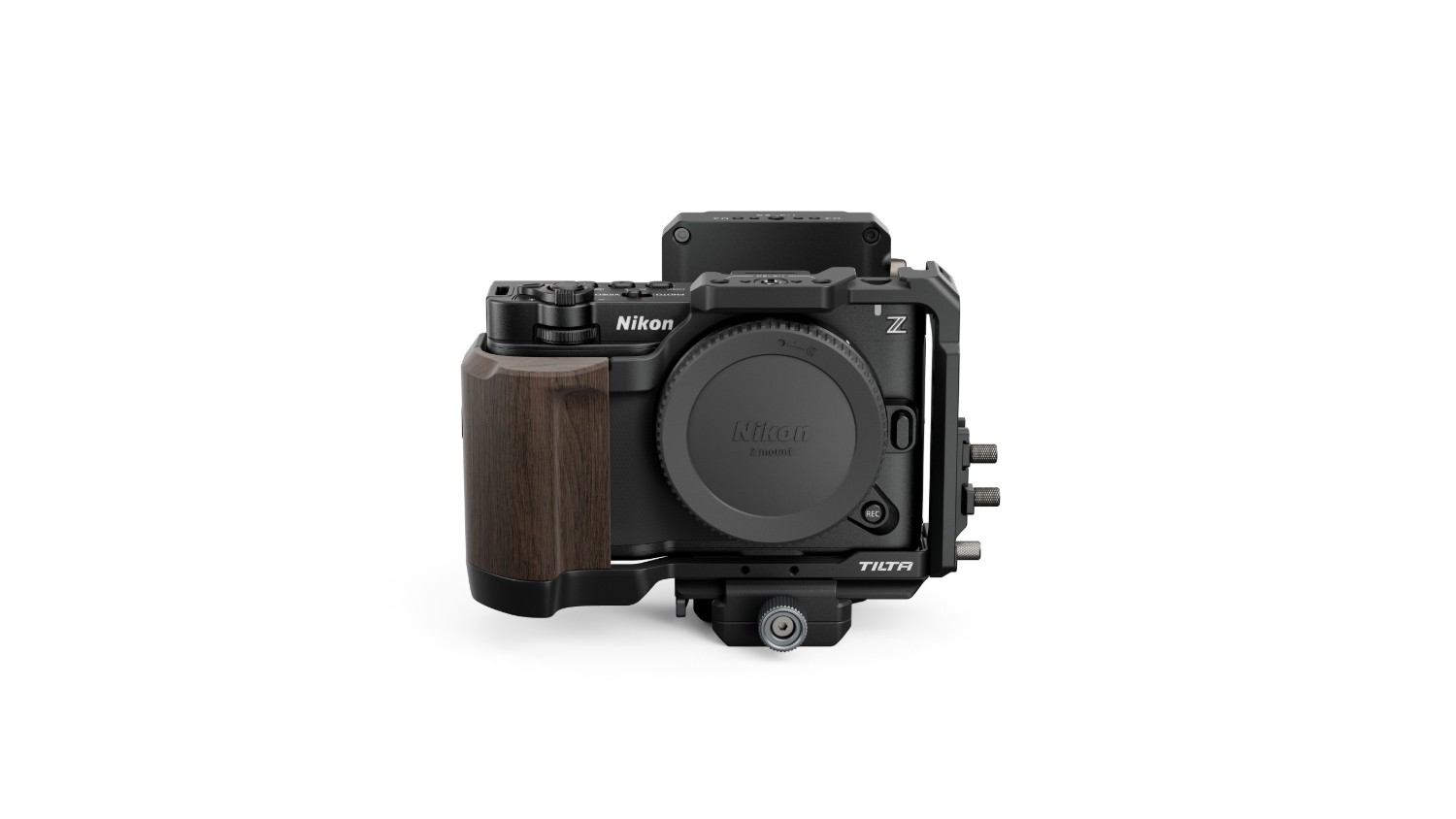

Die Basis ist der komplette Cage für die Nikon ZR mit Holzgriff an der linken Seite, Arca-Swiss-Grundplatte und Kabelklemme für USB-C und Micro-HDMI. In das ARCA-Profil der Grundplatte wird die verstellbare ARCA-Aufnahme geschoben, darauf sitzt die Mini-PD-V-Mount-Akkuplatte. Der Akku sitzt so dicht hinter der Kamera und das ganze Rig bleibt auch mit großem Akku kompakt.

Die Teile des Sets

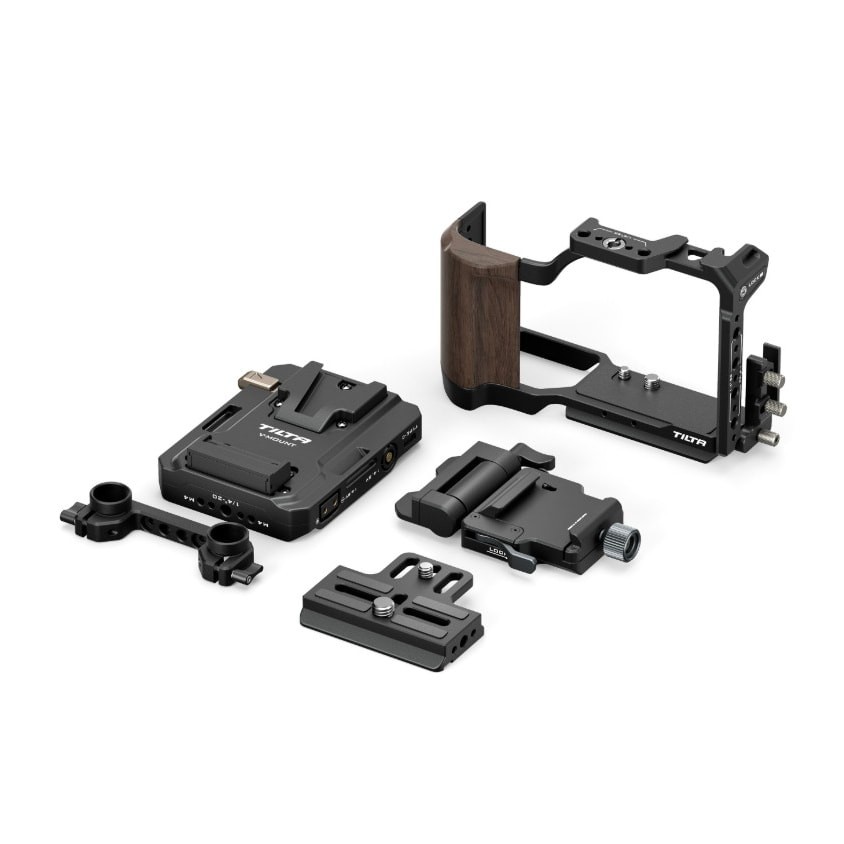

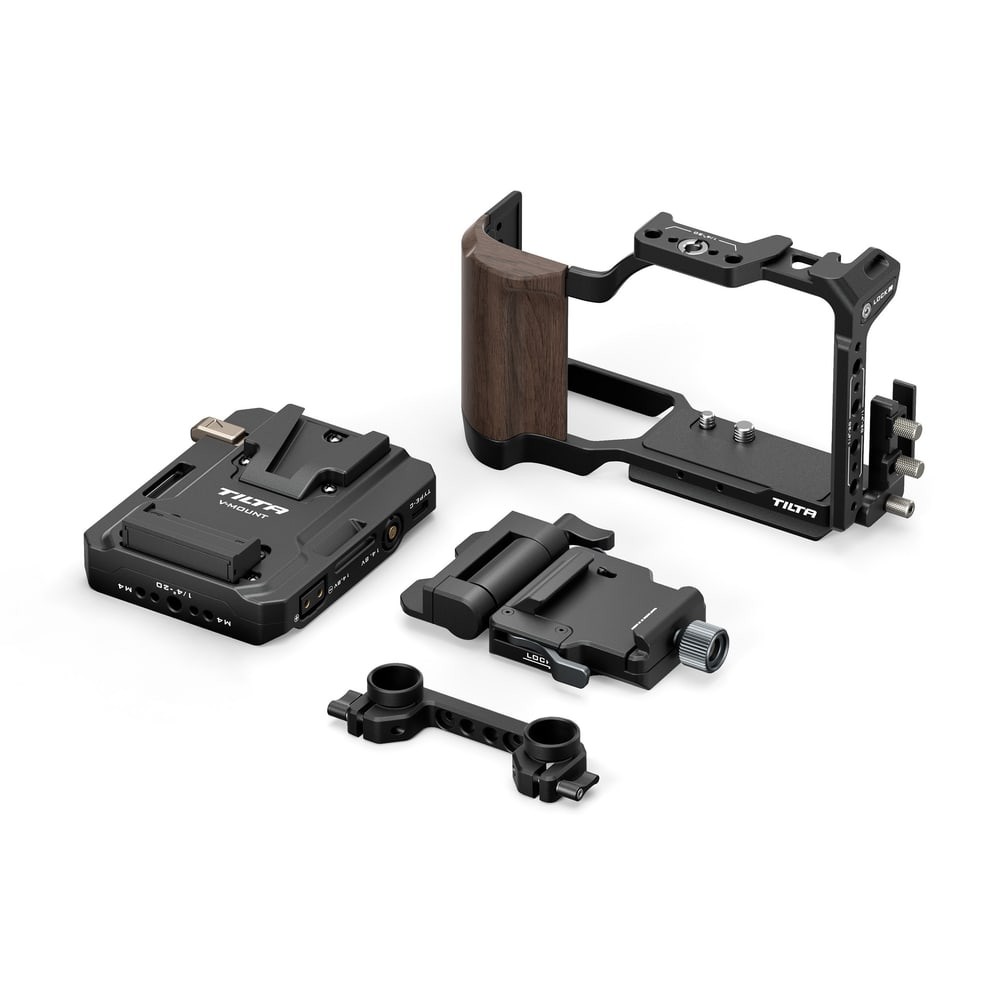

Full Camera Cage (TA-T98-FCC-B) mit Kabelklemme, verstellbare ARCA-Aufnahme für die Mini-PD-V-Mount-Akkuplatte (TA-BTP4-AR-B) und Mini-PD-V-Mount-Akkuplatte (TA-BTP4-V-B) mit Sicherungsgurt für den Akku. Jedes Teil gibt es auch einzeln, das Set lässt sich also später um einen Top-Griff erweitern oder ein Teil ersetzen.

Schnittstellen des Cages

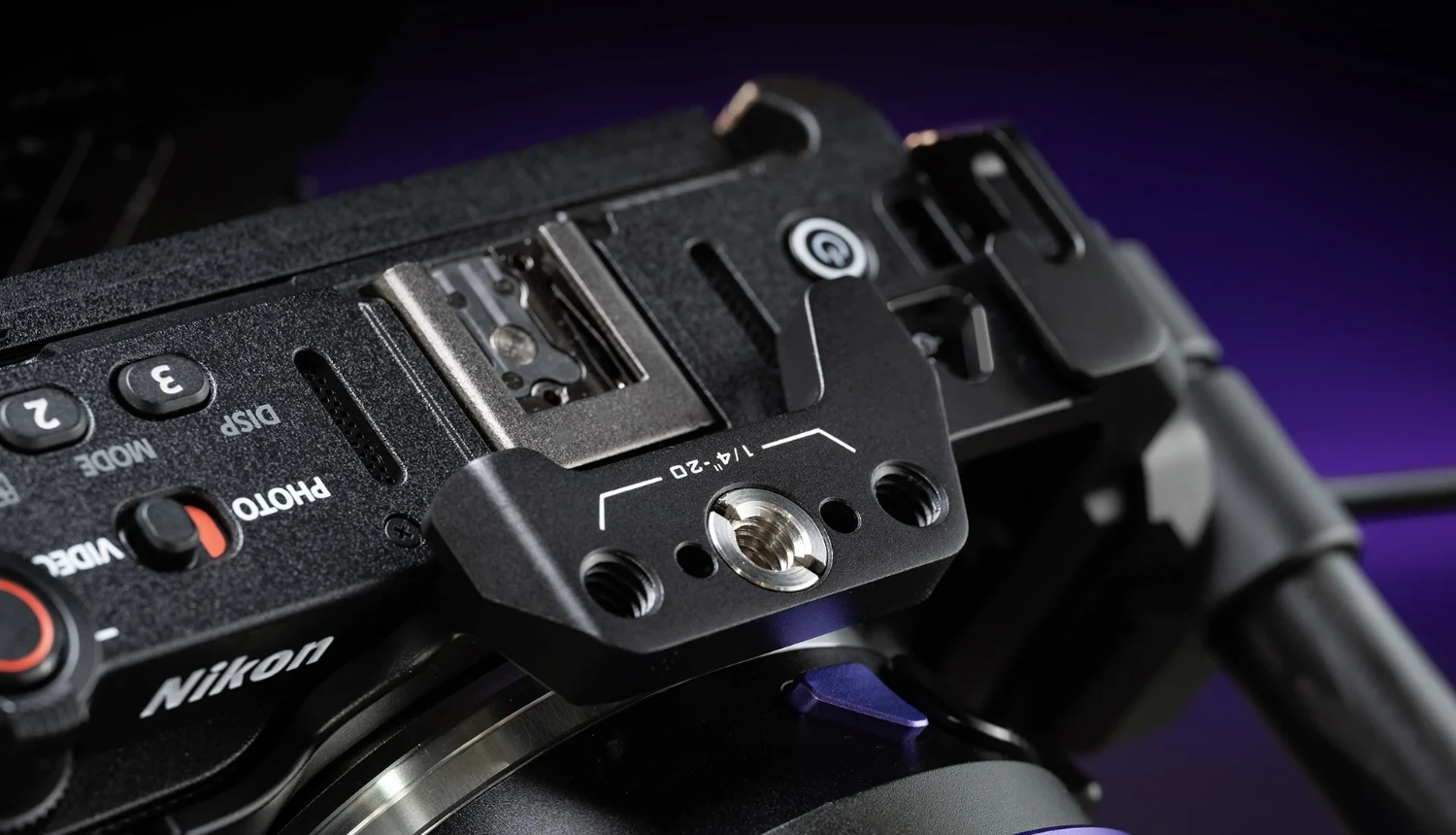

Rundum bietet der Cage vier 1/4"-20-Gewinde mit Passstiften, eine Reihe 3/8"-16-Gewinde, einen Cold Shoe auf der Top-Platte, eine Öse für die Handschlaufe und einen Adapter von 3/8"-16 auf 1/4"-20. An der linken Seite sitzt die Kabelklemme, in der Grundplatte ein Silikonpad, das die Kameraunterseite schont, und im Cage steckt ein Multifunktions-Schraubendreher für die Montage und Demontage der Teile.

Modularer Aufbau

Der Wechsel zwischen den Konfigurationen ist eine Sache von ein paar Schrauben: Das Oberteil wird ohne weiteres Werkzeug abgenommen oder aufgesetzt, der Schraubendreher gehört zum Cage. Die Kamera bleibt dabei im L-Winkel.

Freier Zugang zu allen Bedienelementen

Der Cage ist so um das Gehäuse der Nikon ZR geformt, dass er weder die Bedientasten noch das eingebaute Mikrofon auf der Oberseite verdeckt, die Tally-Leuchte frei lässt und den Objektivadapter nicht behindert. Die Kamera sitzt an drei Punkten im Cage: 1/4"-20-Schraube von unten, Passstift daneben gegen Verdrehen und Sicherung in der Trageriemenöse links oben.

Arca-Swiss direkt im Cage und Kabelklemme

Die Grundplatte des Cages hat ein Arca-Swiss-Profil, die Kamera passt also ohne zusätzliche Platte direkt in den Schnellwechselkopf des Stativs, in DJI-Gimbals und andere ARCA-Aufnahmen. Die Kabelklemme an der linken Seite hält USB-C- und Micro-HDMI-Kabel mit zwei Rändelschrauben, damit sie beim Drehen nicht herausrutschen und Datenübertragung oder Stromversorgung nicht abreißen.

Verstellbare ARCA-Aufnahme

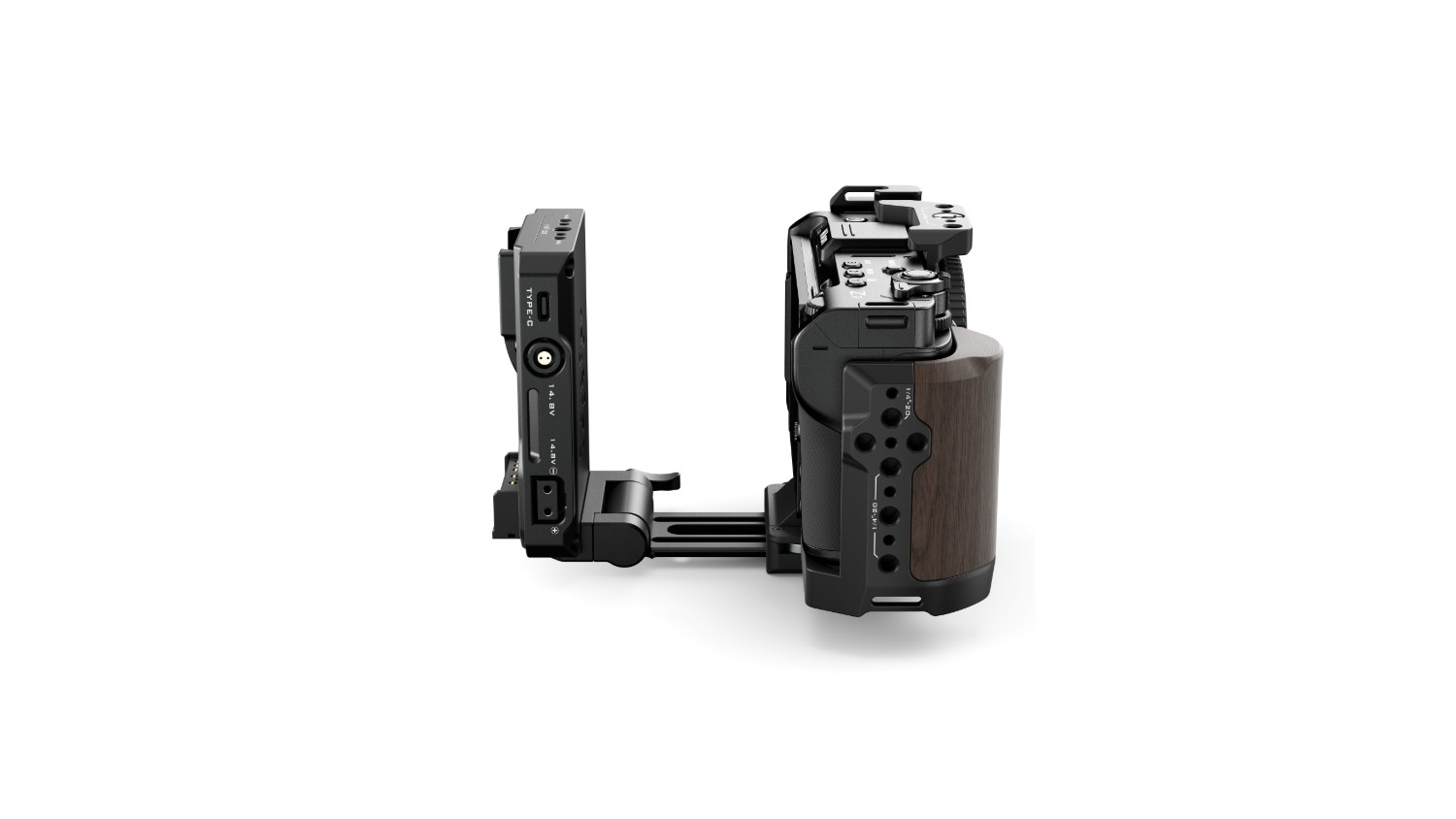

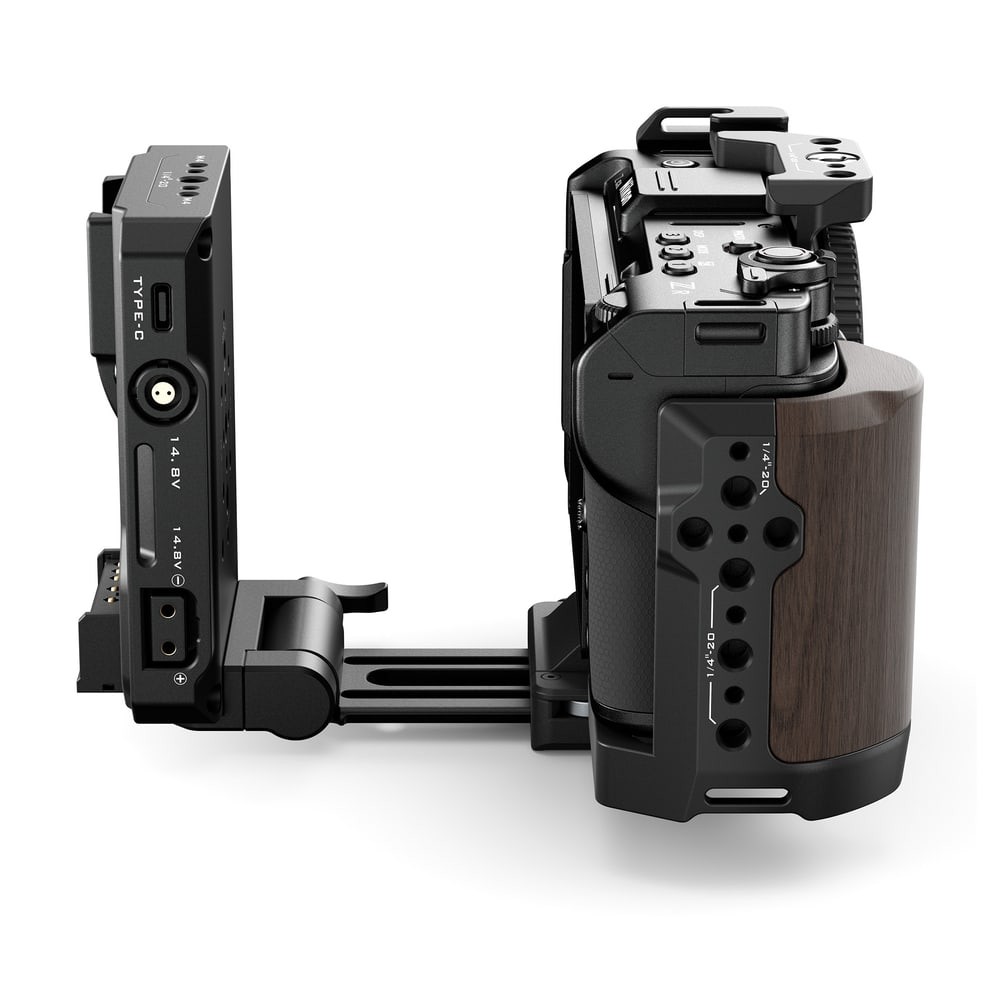

Die Aufnahme wird in das Arca-Swiss-Profil der Cage-Grundplatte geschoben und trägt die Akkuplatte ohne klassische Grundplatte und 15-mm-Rohre. Der Auszug bringt den Akku näher an die Kamera oder weiter weg, das Gelenk schwenkt ihn um bis zu 180°, sodass sich das Rig in der Hand wie auf dem Gimbal ausbalancieren lässt.

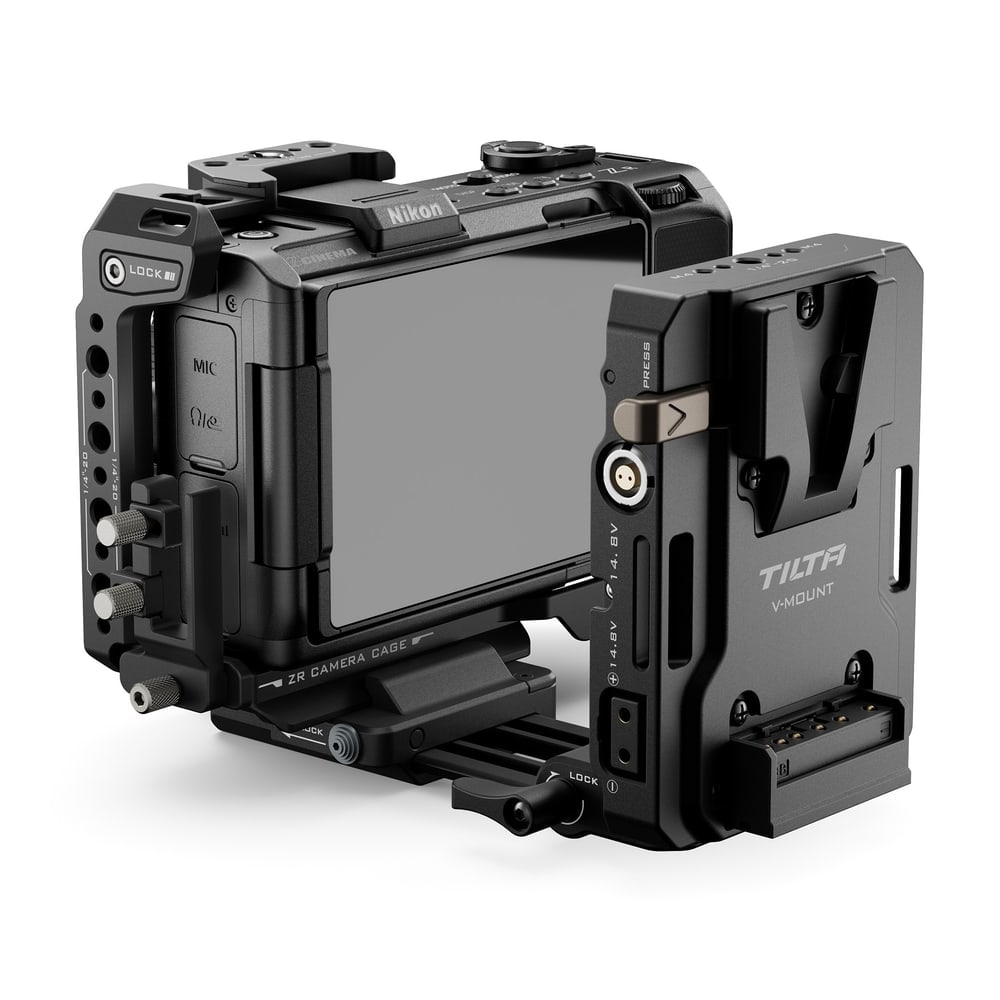

Mini-PD-V-Mount-Akkuplatte

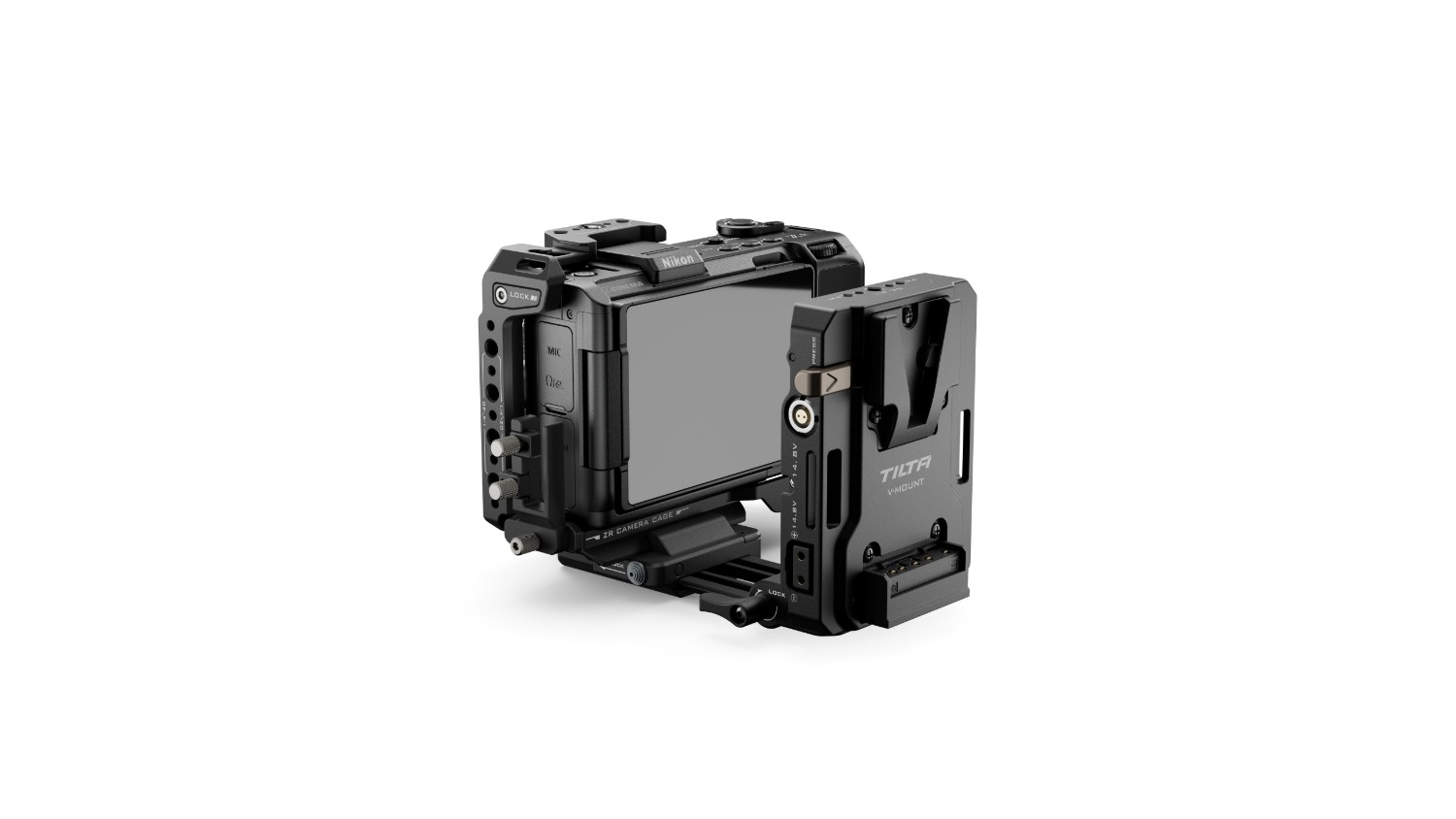

Die Platte nimmt V-Mount-Akkus auf und bietet drei Ausgänge: USB-C PD 60 W für die Kamera, P-Tap und 2-Pin-Lemo (20 V / 3 A) für Monitor, Leuchte, Sender oder Fokusmotor. Integrierte Gurtschlitze halten den Akku mit dem beiliegenden Sicherungsgurt, damit er sich beim Drehen nicht löst. Oben trägt die Platte 1/4"-20- und M4-Gewinde, sodass sie auch an einem Gelenkarm oder anderen Adapter getragen werden kann.

Hinweis zum Klappdisplay

Mit aufgesetztem Cage lässt sich der Touchscreen der Nikon ZR nicht im vollen Bereich ausklappen — der Cage lässt Platz für Objektivadapter und ragt deshalb in den Schwenkbereich des Displays. Das Display lässt sich ausklappen und drehen, aber nicht in alle Stellungen wie ohne Cage.

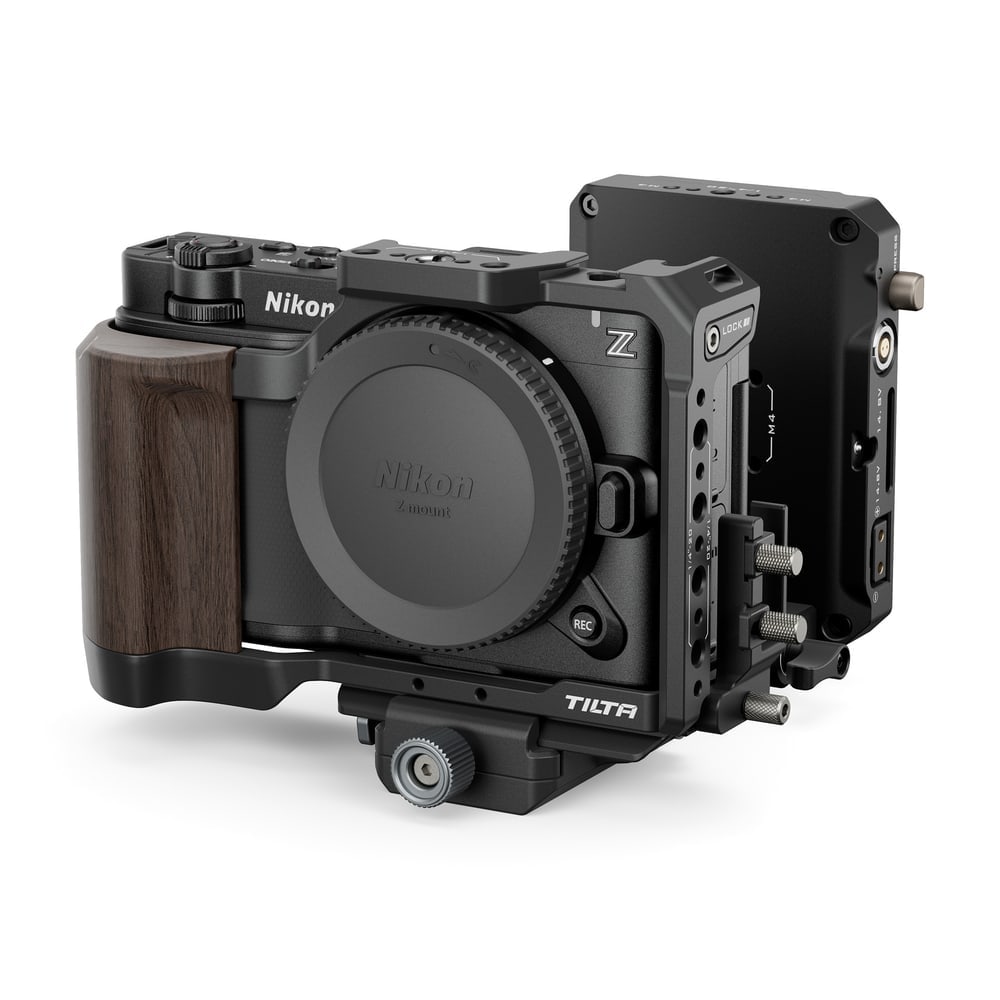

Die Tilta-Cage-Familie für die Nikon ZR

Der Cage ist die Basis von vier Sets: der Full Camera Cage allein, das Base Kit mit Xeno-Top-Griff, das Pro Kit mit Top- und Seitengriff, höhenverstellbarer ARCA-Grundplatte und 15-mm-Rohren sowie das Power Kit mit Mini-PD-V-Mount-Akkuplatte auf verstellbarer ARCA-Aufnahme. Alle Sets stehen auf demselben Cage, fehlende Teile lassen sich also jederzeit nachkaufen. Dazu gibt es die Objektivadapter-Stütze für den Kippertie-Adapter Z→PL.
