Tilta Dual USB-C Control Cable for Nucleus Auto Focus Adapter (45cm)

Das Tilta TCB-USBC-2USBC-45 ist ein Y-Steuerkabel für den Adapter Nucleus Auto Focus: ein USB-C-Stecker in den Anschluss Motor des Adapters, zwei USB-C-Stecker in die unteren Anschlüsse zweier Motoren Nucleus Nano II. Darüber schickt der Adapter die Fokusbefehle aus dem Autofokus der Sony-Kamera und versorgt zugleich die Motoren. Länge 45 cm; im Adapter Kit und im Dual Motor Kit des Adapters enthalten, einzeln als Ersatz oder zweites Exemplar.

Das Tilta TCB-USBC-2USBC-45 ist das Kabel, mit dem der Adapter Nucleus Auto Focus (E auf PL) die Motoren bewegt: Die Sony-Kamera misst die Schärfe per Phasendetektion, der Adapter rechnet sie in Bewegung um und schickt sie über dieses Kabel an die Motoren Nucleus Nano II am Fokus- und Blendenring des Objektivs.

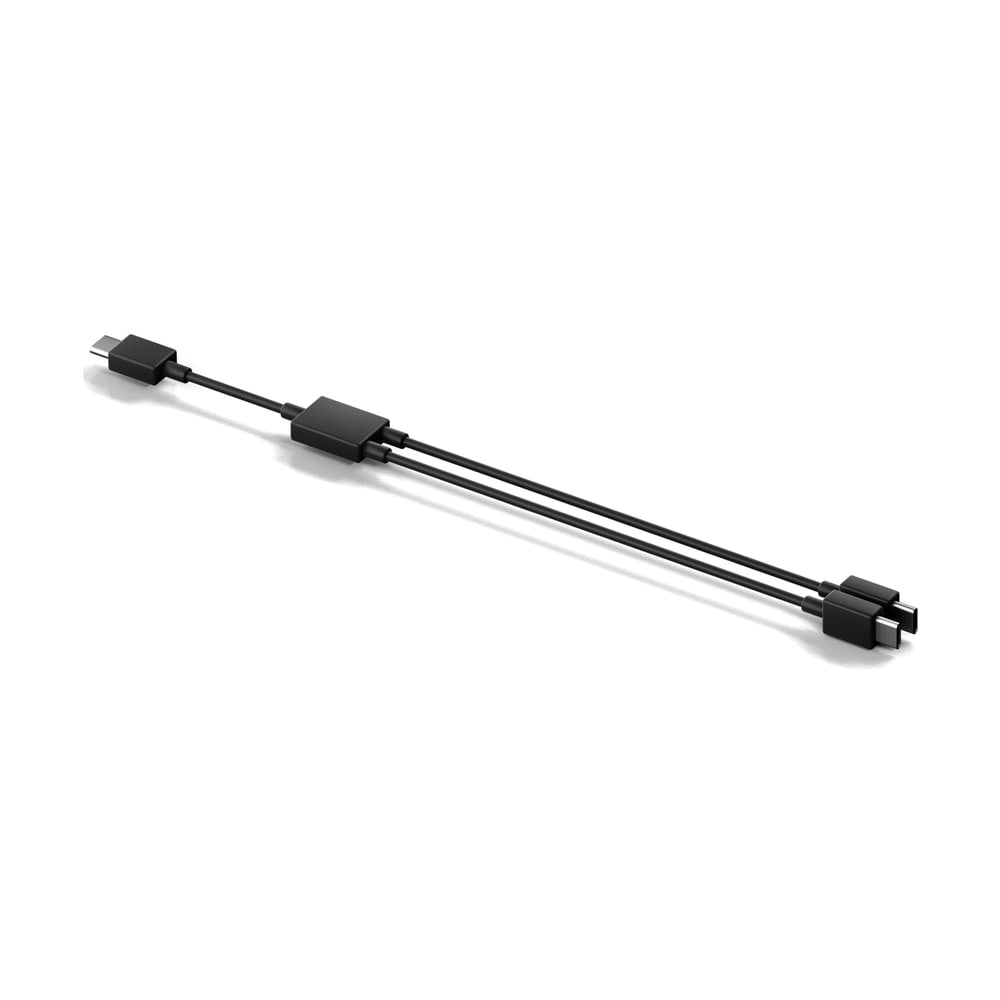

Ein Anschluss Motor, zwei Motoren Nano II

Der USB-C-Stecker am einzelnen Ende kommt in den Anschluss Motor am Adapter Nucleus Auto Focus; hinter der Verzweigung teilt sich das Kabel in zwei Äste, jeder mit einem USB-C-Stecker für den unteren Anschluss eines Motors Nucleus Nano II. Über das Kabel laufen Steuerung und Stromversorgung der Motoren, sodass die Motoren kein eigenes Kabel zum Akku brauchen — den Strom bezieht der Adapter über seinen Anschluss Power. Die Länge von 45 cm reicht vom Adapter am Bajonett zu den Motoren auf den 15-mm-Rohren vor dem Objektiv.

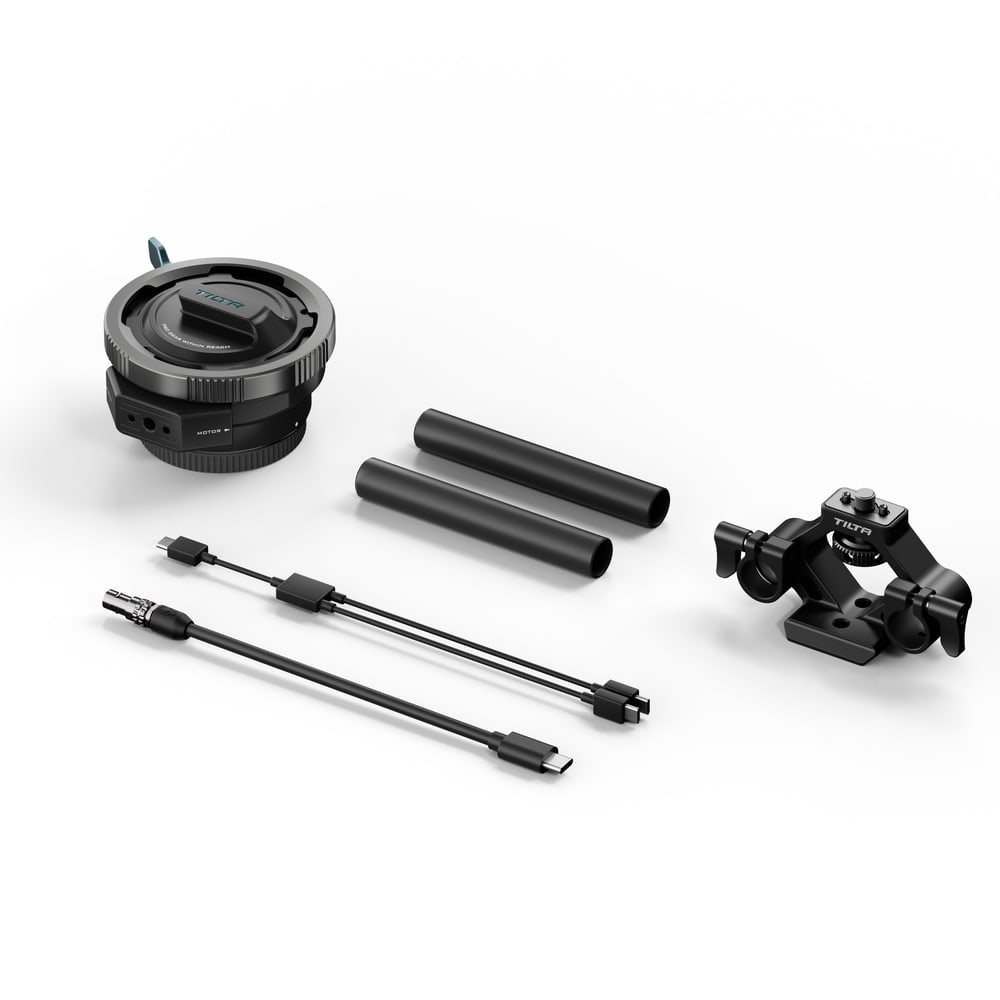

Bestandteil beider Adapter-Sets

Das Kabel liegt dem Adapter Kit (Adapter, Rohre, Motorhalter, Stromkabel 7-Pol → USB-C und dieses Kabel) wie auch dem Dual Motor Kit mit zwei Motoren Nano II bei. Einzeln eignet es sich als Reserve oder für ein zweites Rig mit eigenem Adapter. Mit Motoren Nucleus-M II wird es nicht verwendet — die kommen über das Kabel 7-Pol → USB-C (36 cm) an den Anschluss Motor des Adapters. Vor dem Einsatz des Adapters muss die Firmware von Adapter und Motoren aktuell sein.

Tilta-Kabel

Die Kabelreihe Tilta TCB verbindet Kamera, Akku und Zubehör am Rig: Strom von der V-Mount- oder Gold-Mount-Platte über P-Tap, 2-Pol-Lemo, 3-Pol-Fischer oder DC-Hohlstecker, USB-C PD für Monitore und Griffe, 7-Pol-Steuerkabel für das Nucleus-System sowie HDMI oder BNC für das Bild. Die Längen richten sich nach dem Rig — kurz am Cage, länger zu Armen und Akkus; dieses Kabel ist eines davon.
