Tilta Nucleus-M II Wireless Lens Control System Control Handle Kit

Der rechte Griff mit ZOOM-Modul

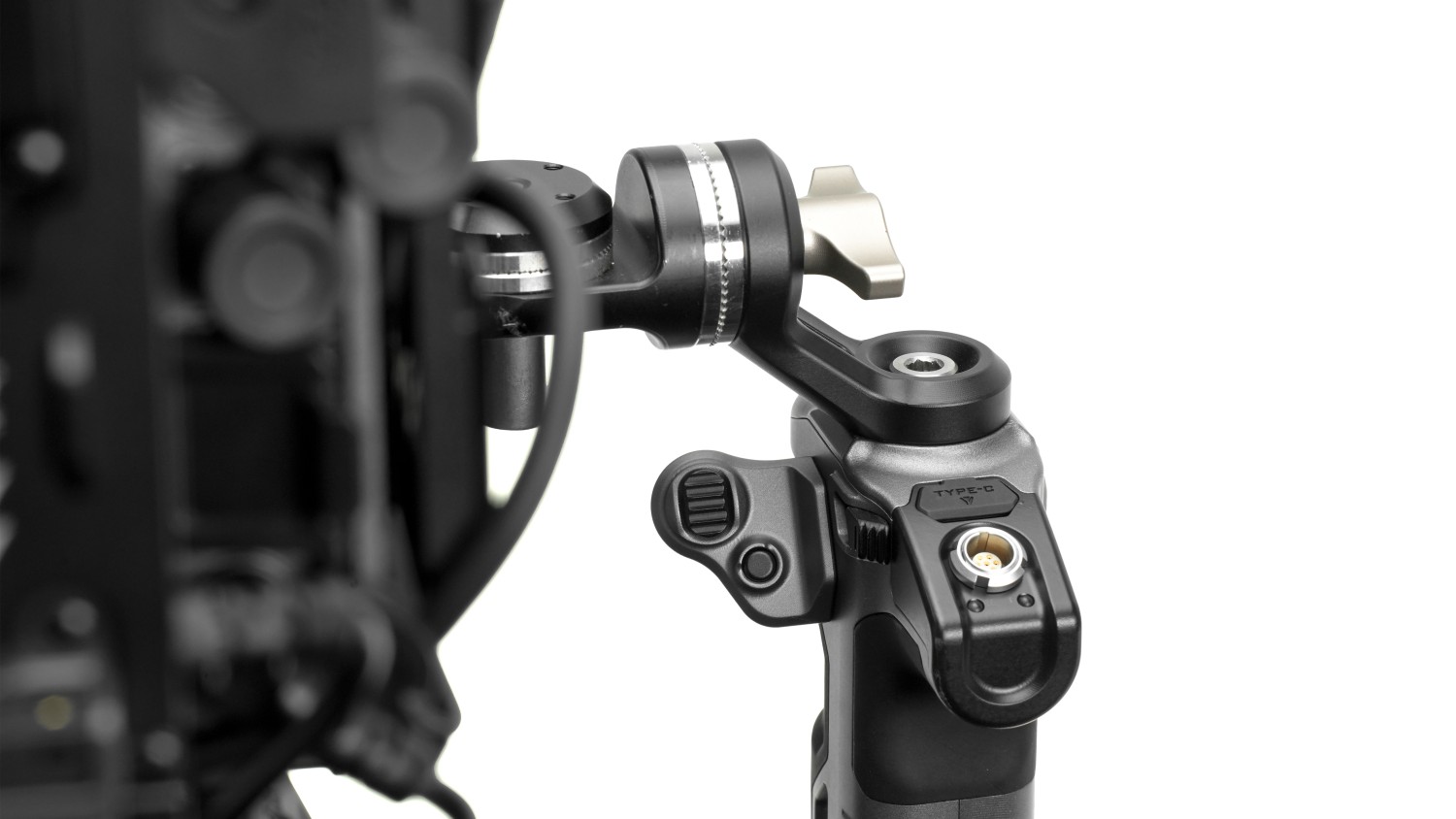

Der rechte Griff trägt oben das ZOOM-Modul: Die Zoom-Wippe reagiert auf Druck, es lässt sich also langsam wie schnell zoomen, und die A/B-Taste begrenzt den Weg des Motors. Eine Taste entriegelt das Modul, das dann auf den linken Griff wandern kann.

Motoren, Zahnräder und Montage

Der Motor liefert 0,48 Nm Drehmoment bei 14,8 V bei einem Geräuschpegel von 15 dB. Die Motorzahnräder sind wechselbar — 0,5 MOD mit 63 Zähnen und 0,8 MOD mit 39 Zähnen — damit passt das System auf Cine-Objektive ebenso wie auf Fotoobjektive mit aufgesetztem Zahnring. Die Halterungen nehmen 15-mm- und 19-mm-Rohre auf. Beide 7pin-Anschlüsse führen Strom hinein und hinaus, sodass sich mehrere Motoren aus einer Quelle durchschleifen lassen.

Stromversorgung

FIZ-Handeinheit und jeder Handgriff laufen mit einem einzigen Sony-NP-F550-Akku; Tilta gibt 8 bis 12 Betriebsstunden an. Die Motoren werden über P-Tap an einem V-Mount- oder Gold-Mount-Akku versorgt oder über das 7pin-Kabel von der Einheit. Handeinheit und Griffe haben USB-C zum Laden und für Firmware-Updates. Der NP-F550-Akku liegt nicht bei.

Funkstrecke

Das System funkt auf 2,4 GHz mit wählbaren Kanälen und einem eigenen störungsresistenten Kanal; das Display lässt sich abschalten (Stealth Mode). Das 2,4-GHz-Band darf in der Europäischen Union anmelde- und gebührenfrei genutzt werden. Eine Reichweite in Metern nennt Tilta für das Grundsystem nicht, nur „bis zu mehreren hundert Metern"; mit dem optionalen Range Expansion Module gibt der Hersteller 1900 Fuß (etwa 580 m) und im freien Gelände bis zu 4900 Fuß (etwa 1490 m) an.

Womit es zusammenarbeitet

Das Nucleus-M II ist abwärtskompatibel zum Nucleus-M der ersten Generation, zum Nucleus Nano II und zum Motor der Mirage-Mattebox, der Umstieg kann also schrittweise erfolgen. Über das DJI-Protokoll arbeitet es mit den Gimbals RS 2, RS 3 und RS 4 sowie mit dem DJI Focus Motor zusammen. Das Objektiv braucht einen Zahnring — auf Fotoobjektive kommt ein Universal Focus Gear Ring.

Drei Sets desselben Systems — worin sie sich unterscheiden

Das Nucleus-M II gibt es in drei Zusammenstellungen, und die Namen verraten nicht, welche welche ist. Der Unterschied liegt darin, womit gesteuert wird und wie viele Motoren dabei sind:

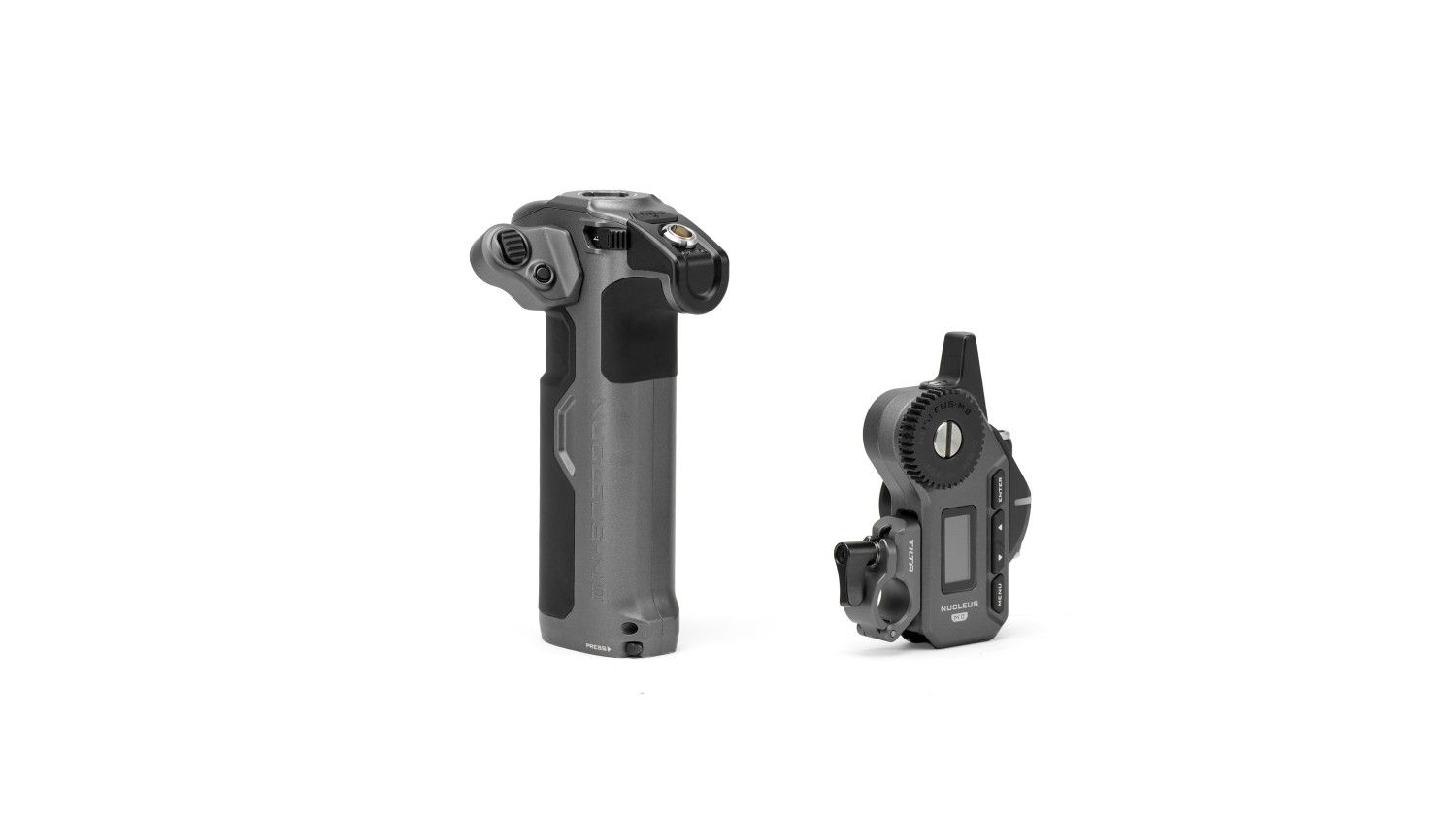

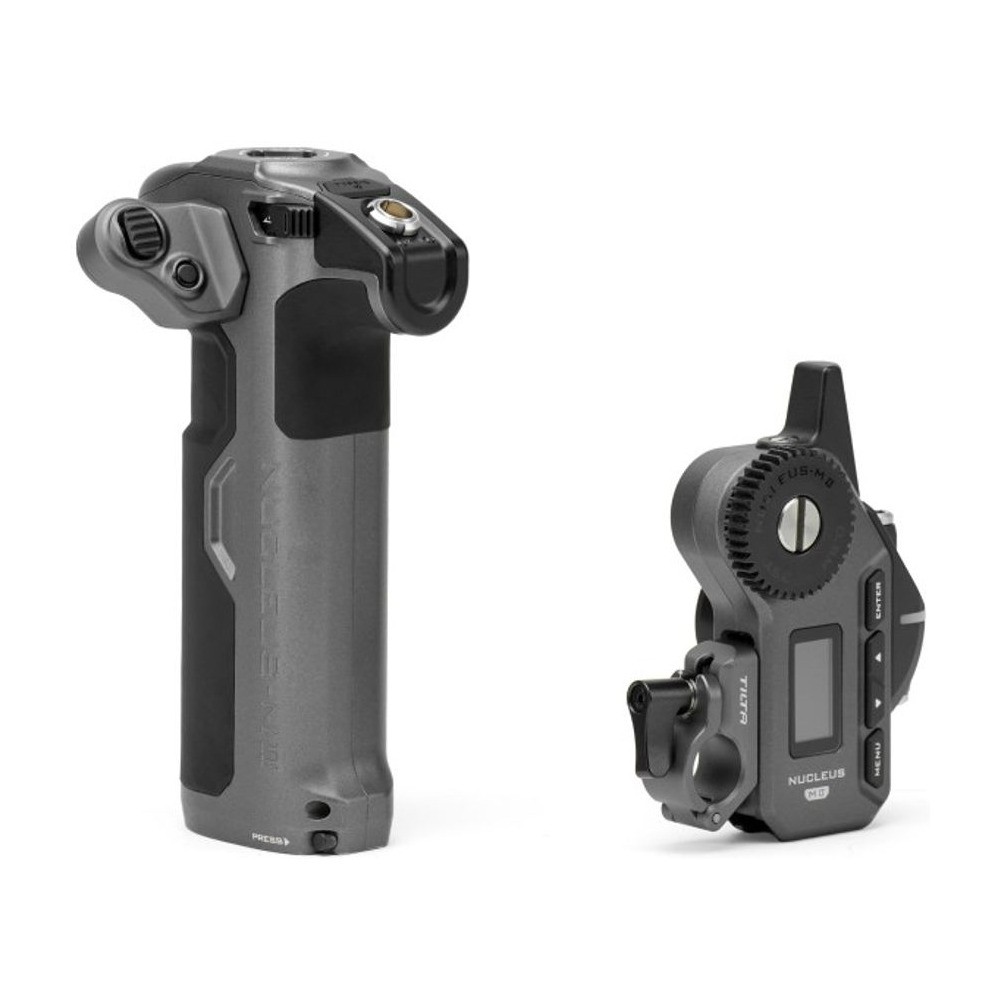

• WLC-T06-K2 Control Handle Kit — rechter Handgriff mit ZOOM-Modul und ein Motor, ohne FIZ-Handeinheit. Gesteuert wird direkt aus dem Griff am Gimbal oder Rig; wer das Handrad will, muss die FIZ-Einheit dazukaufen.
• WLC-T06 Ultimate Kit — FIZ-Handeinheit, beide Handgriffe, ZOOM-Modul und zwei Motoren im wasserdichten Hartschalenkoffer. Die größte Zusammenstellung: gezogen wird am Handrad oder aus den Griffen, und zwei Motoren decken Fokus und Blende (oder Zoom) ab.
• WLC-T06-K1 Hand Wheel Kit — FIZ-Handeinheit mit Handrad und ein Motor, ohne Handgriffe. Die klassische Zusammenstellung für den Focus Puller: Einheit in der Hand, Motor am Objektiv.
• WLC-T06-MK Motor Kit — der Motor allein mit Rohrhalterungen und Kabel, um jede Zusammenstellung um eine weitere Achse zu erweitern.
• WLC-T06-HG-L und WLC-T06-HG-R — die Handgriffe einzeln (links und rechts), zum Ergänzen oder Ersetzen.
