Tilta Right Angle Rosette Adapter to 1/4"-20 with Locating Pins - Black

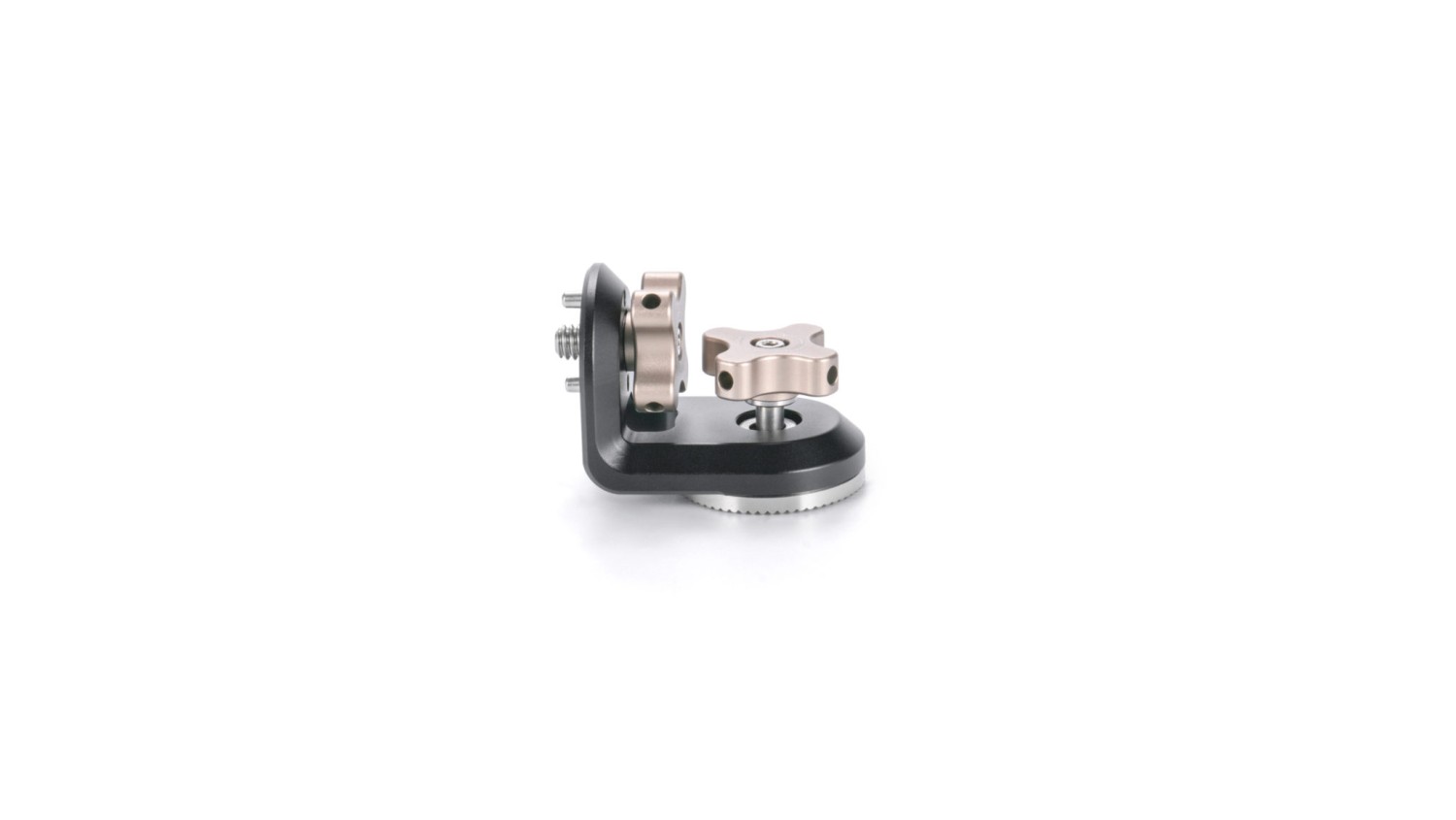

Der Winkeladapter Tilta TA-RRA-1420 trägt auf der einen Seite eine ARRI-Rosette und auf der anderen eine 1/4″-20-Schraube mit Passstiften. Die 90-Grad-Form bringt Zubehör dicht an den Kamerabody — Funksender, Monitor oder Steuereinheit. Die Rändelschrauben lassen sich mit den Fingern anziehen, für Montage und Abnahme ist kein Werkzeug nötig.

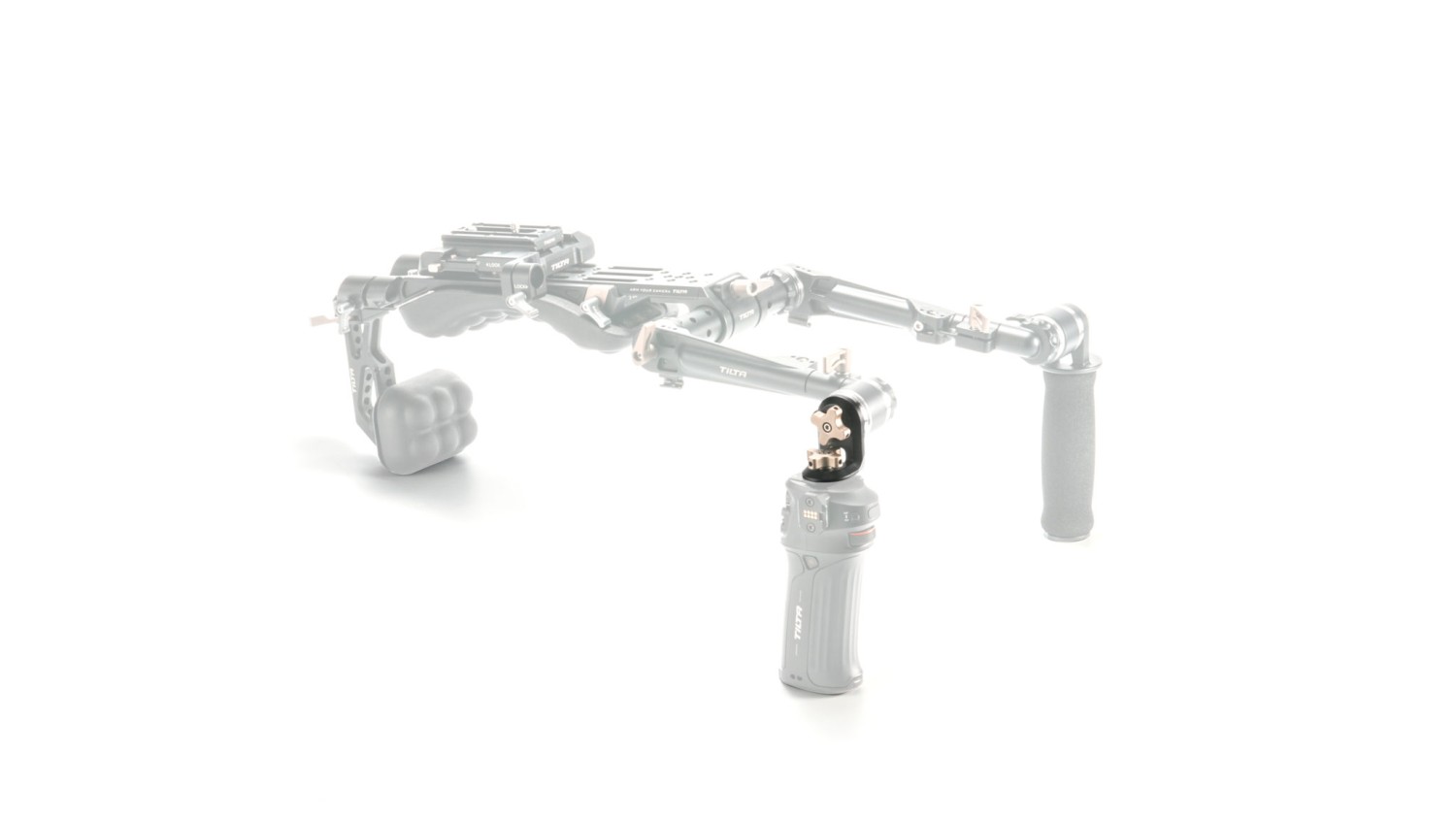

Die beiden verbreitetsten Befestigungsstandards zeigen jeweils in eine andere Richtung: die ARRI-Rosette zur Seite, die 1/4″-20-Schraube nach oben oder nach vorn. TA-RRA-1420 verbindet sie über einen festen 90-Grad-Winkel, sodass ein Teil mit der einen Schnittstelle an einen Aufbau kommt, der die andere bietet. Am häufigsten dient er für die Steuereinheit Nucleus Nano II an den Rosettenarmen des Tilta Lightweight Shoulder Rig.

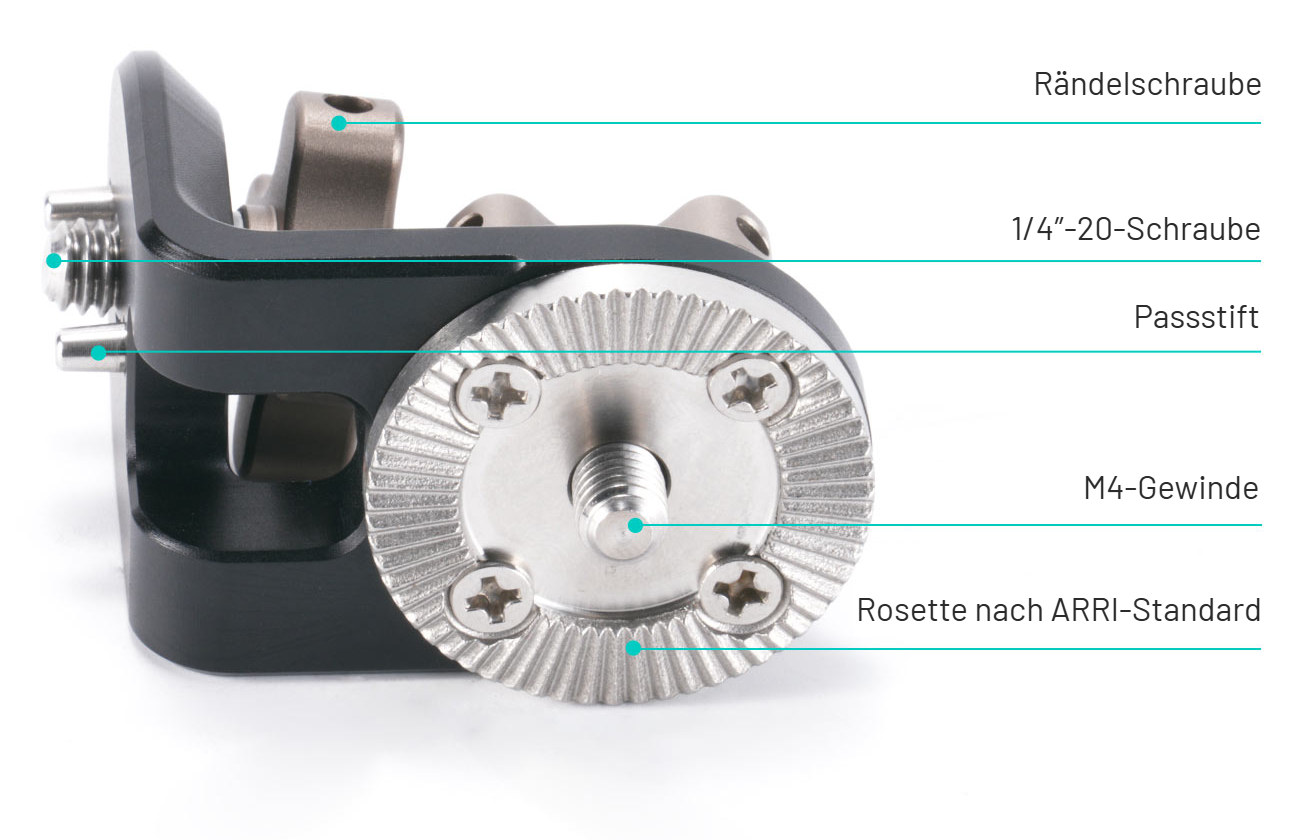

Was der Adapter bietet

Auf der einen Seite eine Rosette nach ARRI-Standard mit M4-Gewinde in der Mitte, auf der anderen eine 1/4″-20-Schraube mit Passstift. Beide Seiten werden mit einer Rändelschraube gespannt, sodass sich die Einstellung ohne Schlüssel ändern lässt.

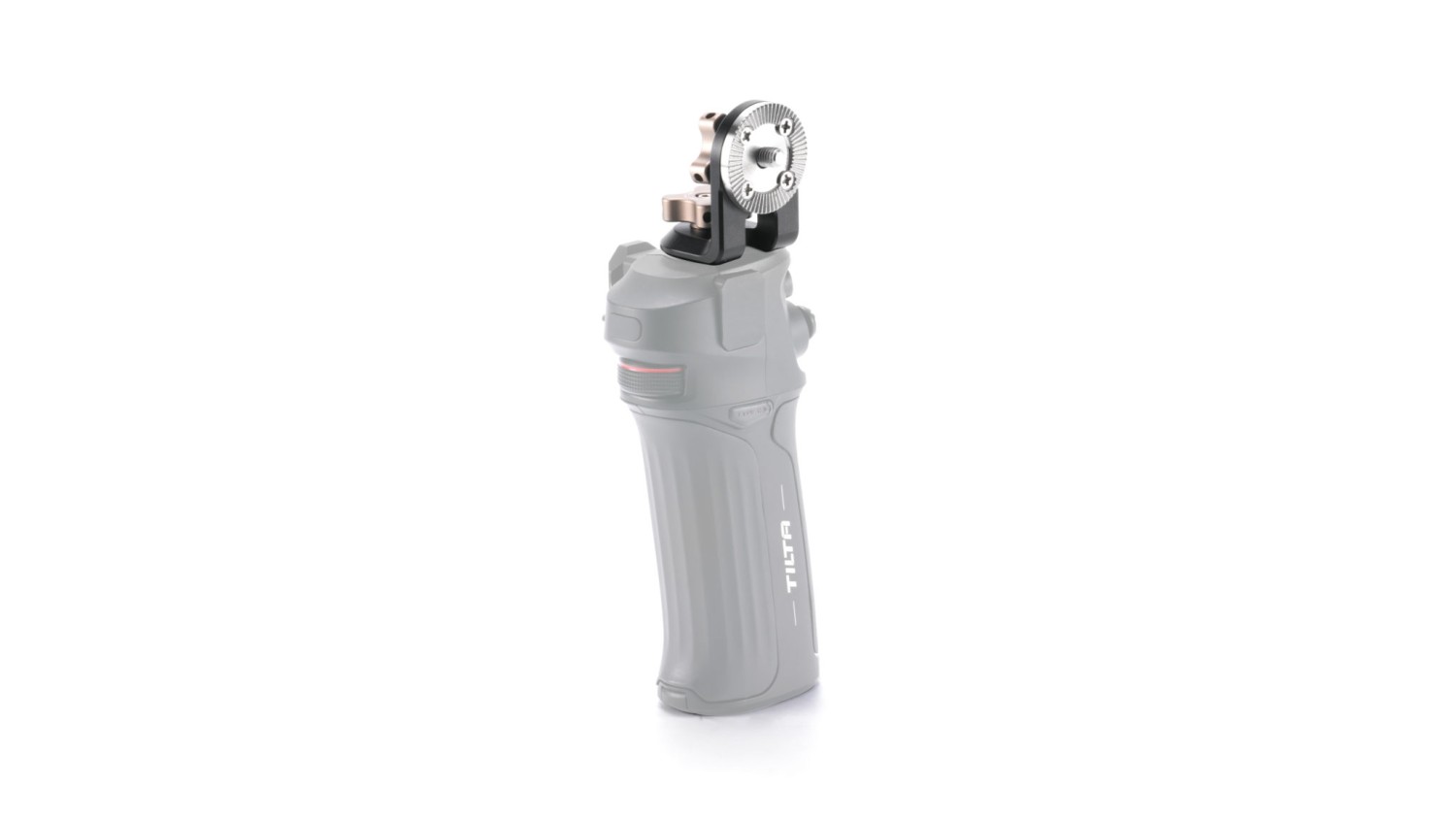

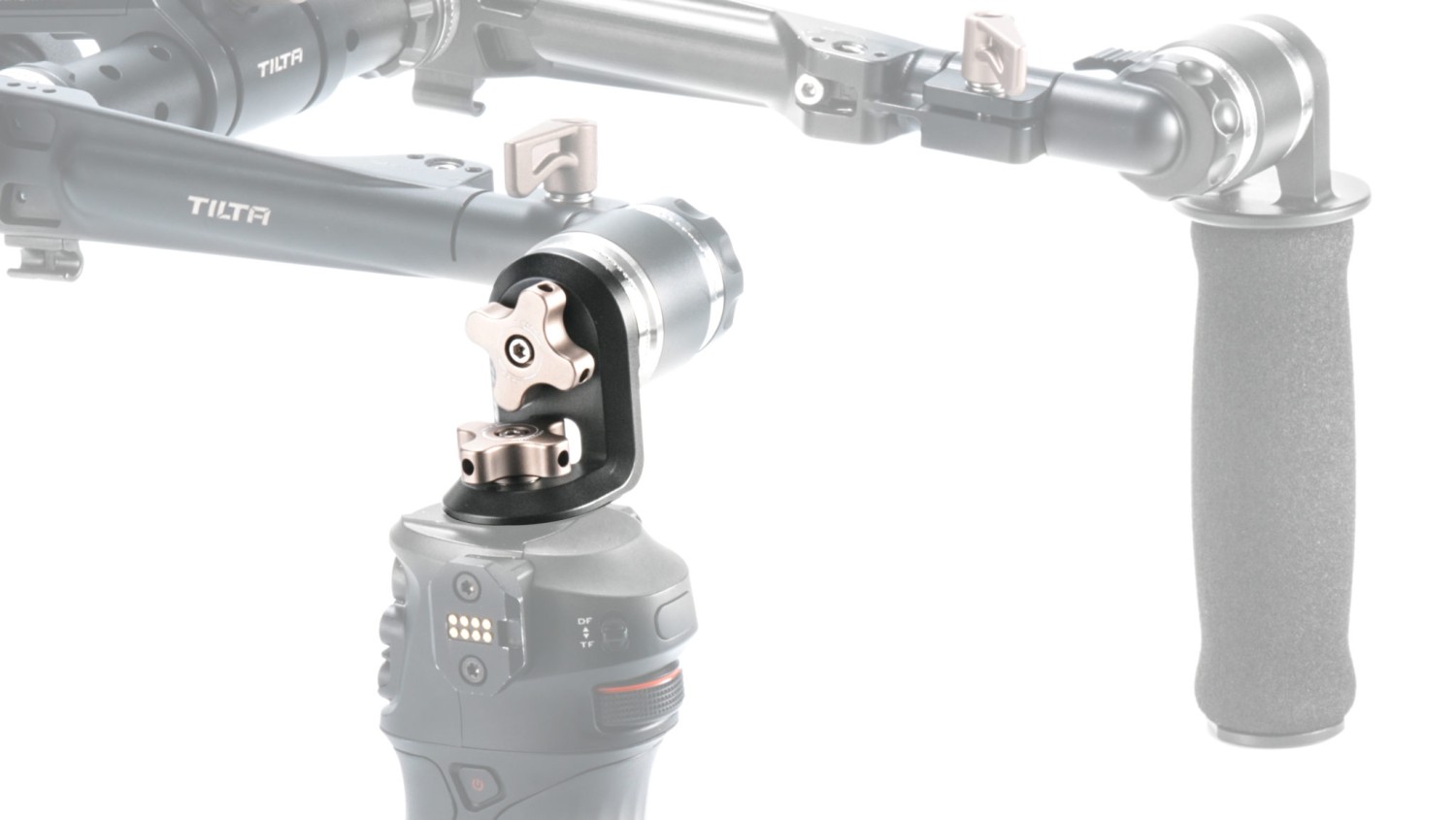

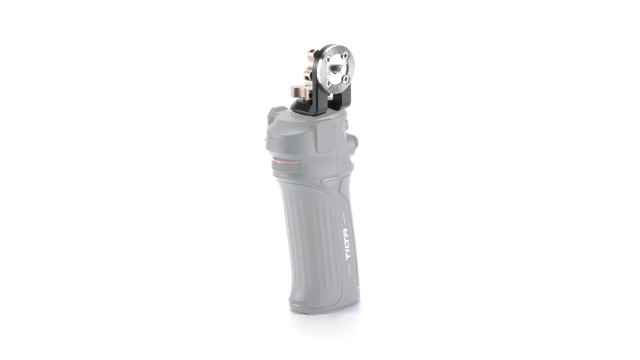

Nucleus Nano II am Rosettenarm

Die Steuereinheit Nucleus Nano II hat unten ein 1/4″-20-Gewinde. Über diesen Adapter gelangt sie an die Rosettenarme des Tilta Lightweight Shoulder Rig, also genau dorthin, wo sie der Operator griffbereit braucht.

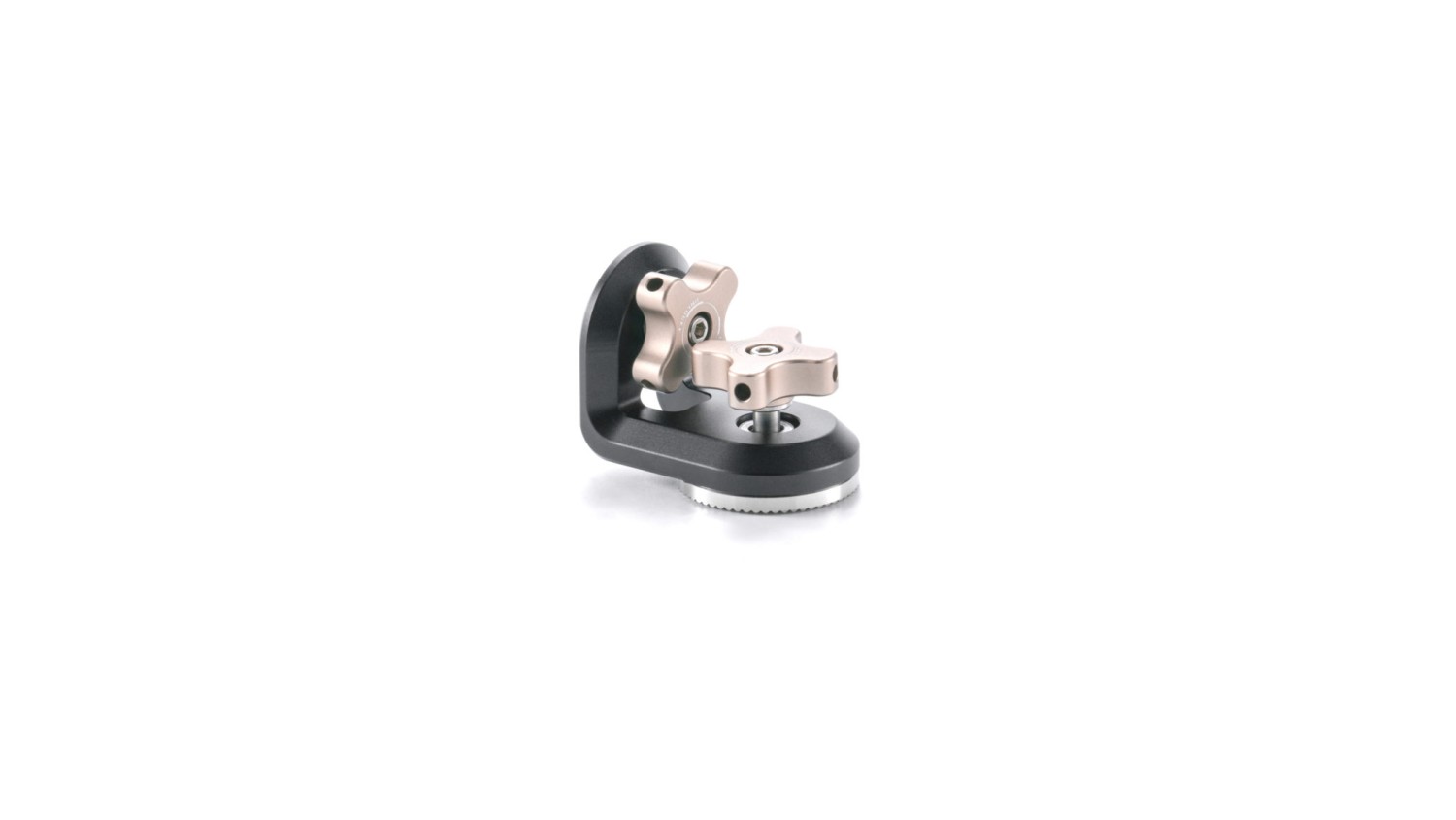

Rändelschrauben ohne Werkzeug

Beide Verbindungen nutzen eine Rändelschraube mit großem Kopf. Der Adapter lässt sich mit den Fingern aufsetzen und abnehmen, sodass beim Umbau des Aufbaus kein Inbusschlüssel gesucht werden muss.

Dicht am Kamerabody

Der rechte Winkel hält das Zubehör dicht am Aufbau statt weit davon entfernt. Funksender oder Monitor vergrößern damit die Silhouette nicht und bleiben weder am Türrahmen noch an der Schulter des Operators hängen.

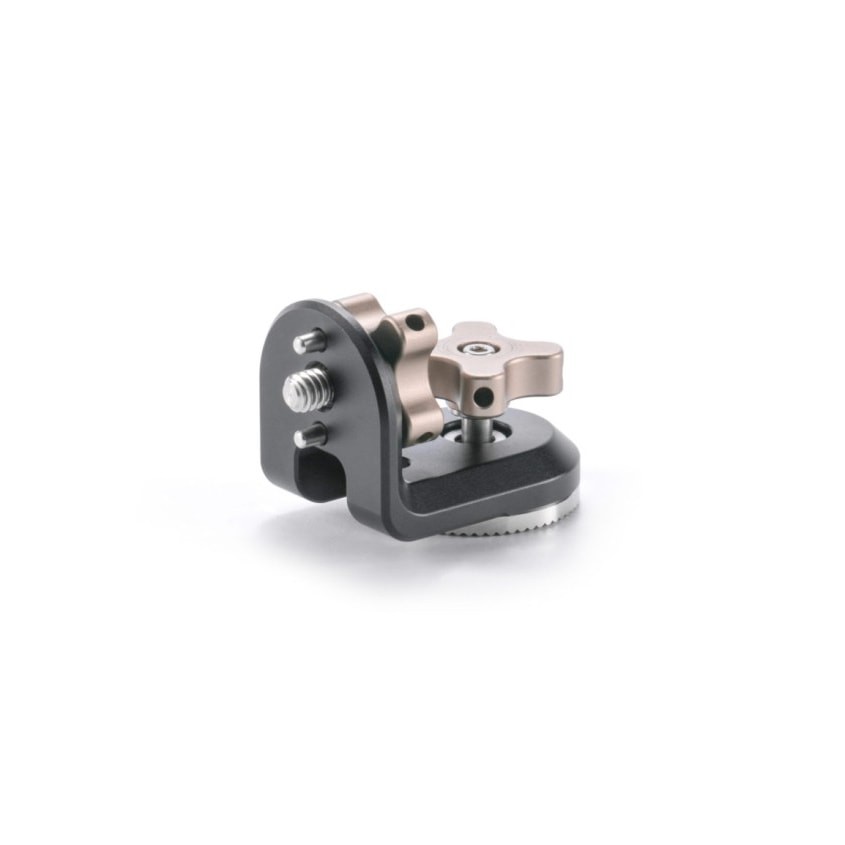

Der Passstift neben der 1/4″-20-Schraube verhindert, dass sich das angesetzte Teil um die Schraube dreht. Deshalb kommt er auch dort zum Einsatz, wo Hebelkräfte auf das Zubehör wirken — bei Sendern mit Antenne oder bei einem Monitor am Gelenkarm.
