Tilta Universal Battery Plate - V Mount

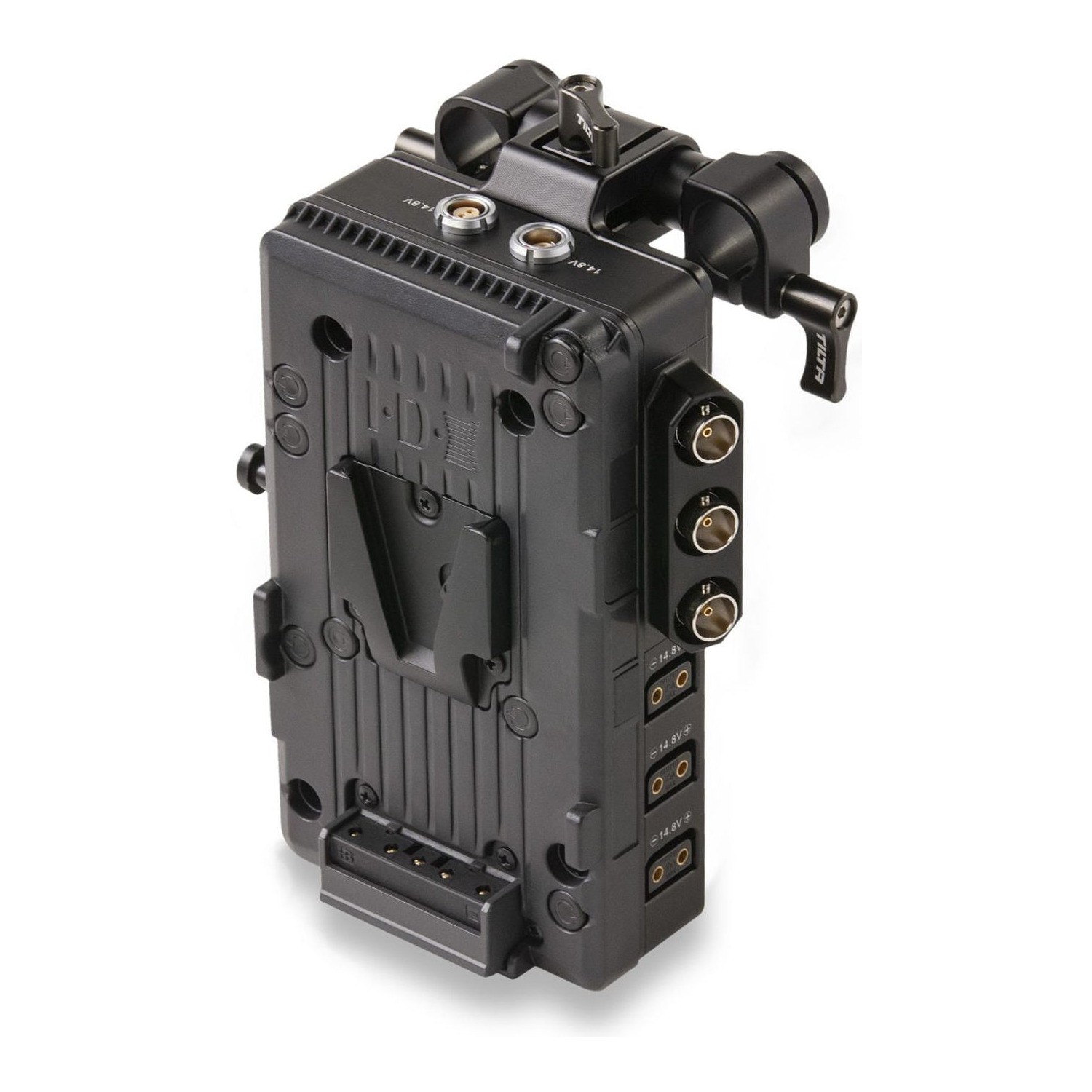

Die Tilta Universal Battery Plate V-Mount ist eine universelle Akkuplatte, die aus einem einzigen V-Mount-Akku Kamera und gesamtes Zubehör versorgt: fünf P-Tap-Ausgänge 14,8 V, ein zweipoliger LEMO- und ein dreipoliger Fischer-Ausgang 14,8 V, dazu ein SDI-Verteiler mit einem Eingang und zwei Ausgängen. Ein Gelenkhalter setzt sie in beliebiger Lage auf 15-mm-Rohre. Die Kamera wird mit einem P-Tap-Kabel für das jeweilige Modell angeschlossen (nicht im Lieferumfang).

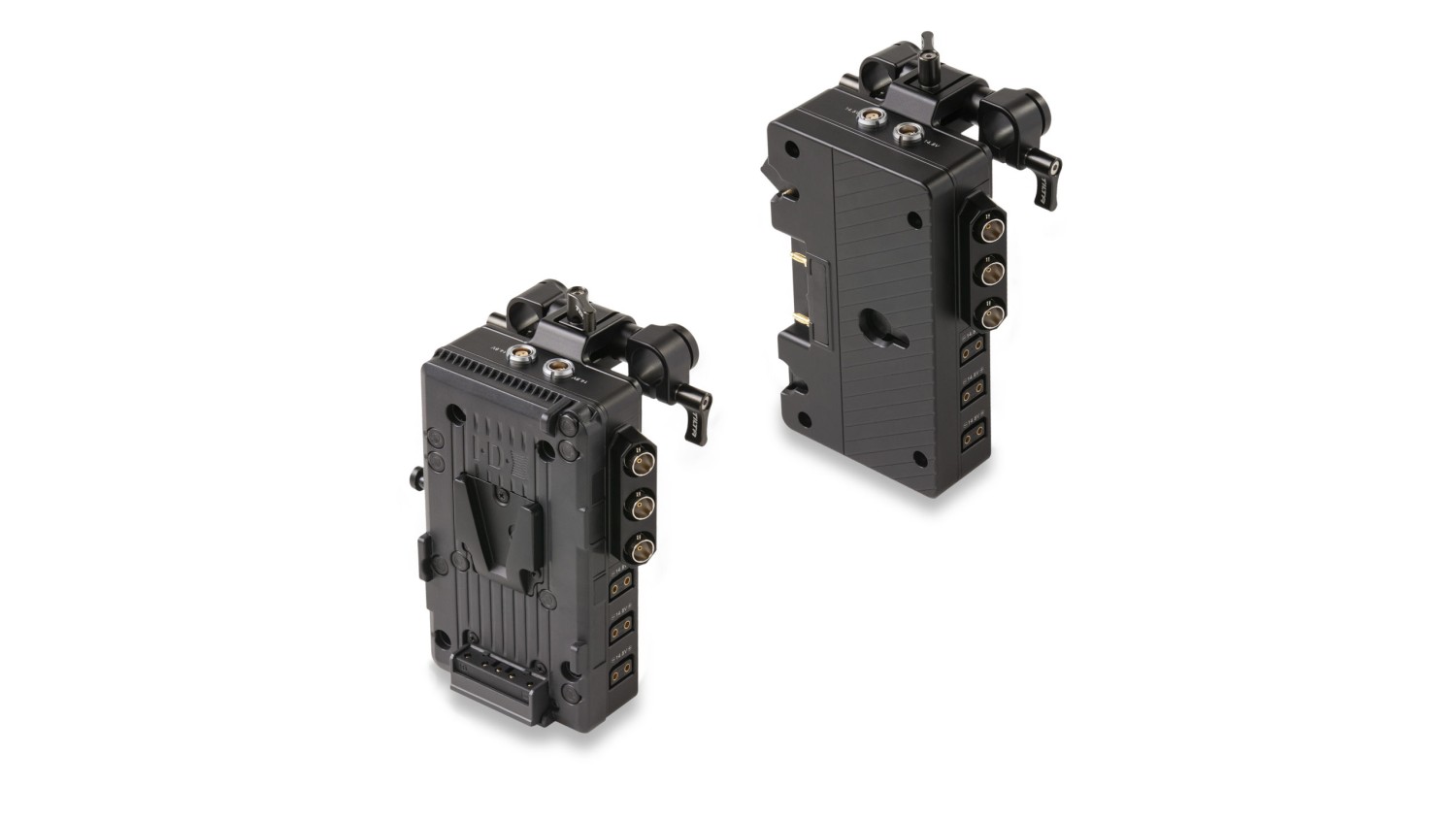

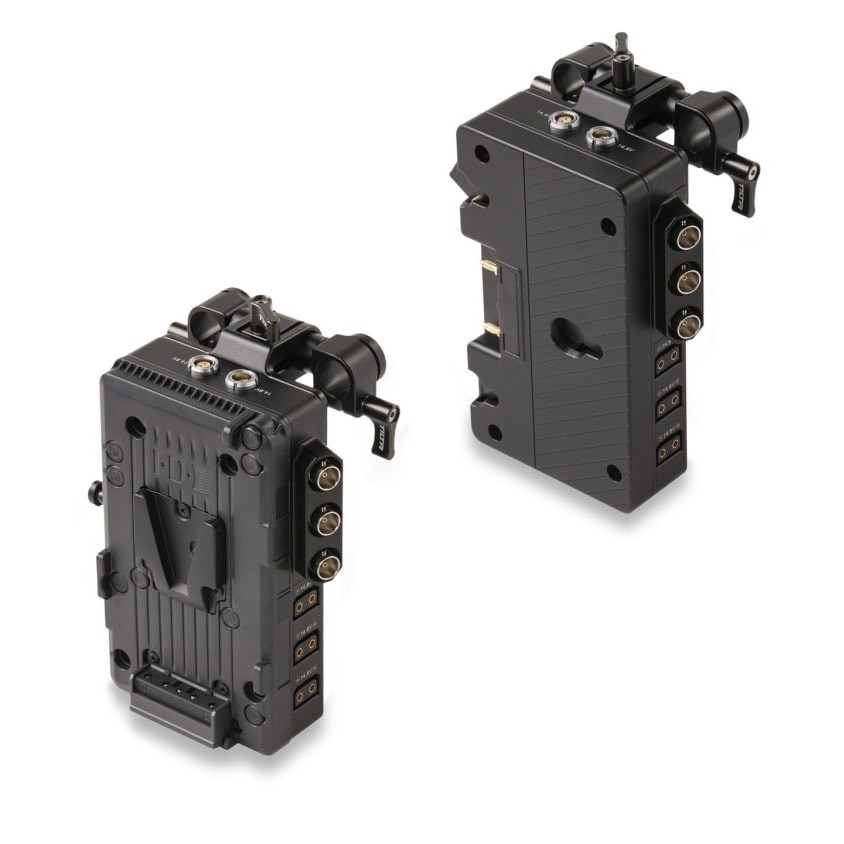

Die Tilta Universal Battery Plate V-Mount ist eine Akkuplatte für Kameras ohne eigenen V-Mount — oder mit V-Mount, aber zu wenigen Ausgängen. Sie sitzt auf 15-mm-Rohren, trägt einen V-Mount-Akku und verteilt dessen Strom an Kamera, Monitor, Videosender und weiteres Zubehör. Dieselbe Platte gibt es auch als Gold-Mount-Version.

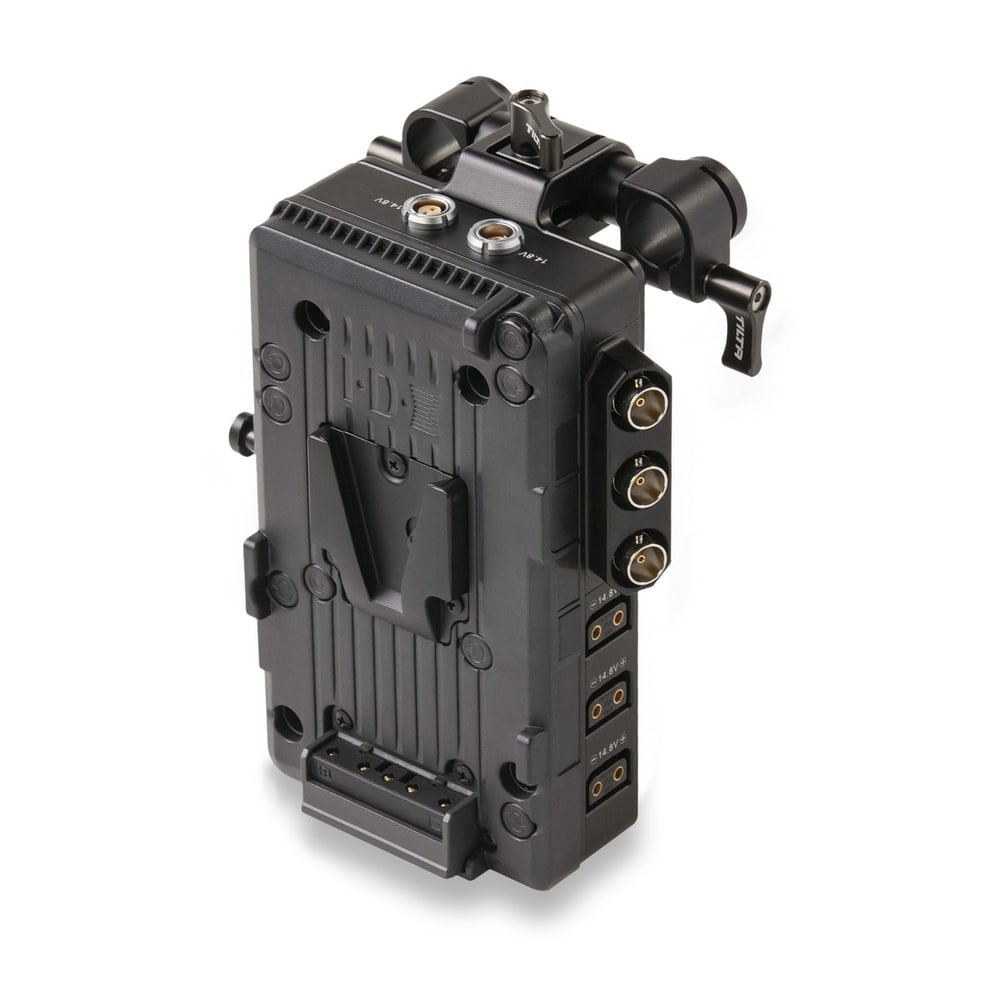

Fünf P-Tap-Ausgänge für Kamera und Zubehör

An den Seitenwänden und an der Unterkante der Platte sitzen insgesamt fünf P-Tap-Ausgänge 14,8 V. Einer davon versorgt die Kamera — Tilta bietet dafür P-Tap-Kabel für bestimmte Modelle (Canon C200/C300 Mk II, ARRI Alexa Mini, DC-Stecker 5,5/2,1 und 5,5/2,5 mm und weitere), die separat gekauft werden. Die übrigen Ausgänge speisen Monitor, Videosender oder Schärfemotoren. Prüfen Sie vor dem Anschluss die Eingangsspannung der Kamera; Überspannung kann sie beschädigen.

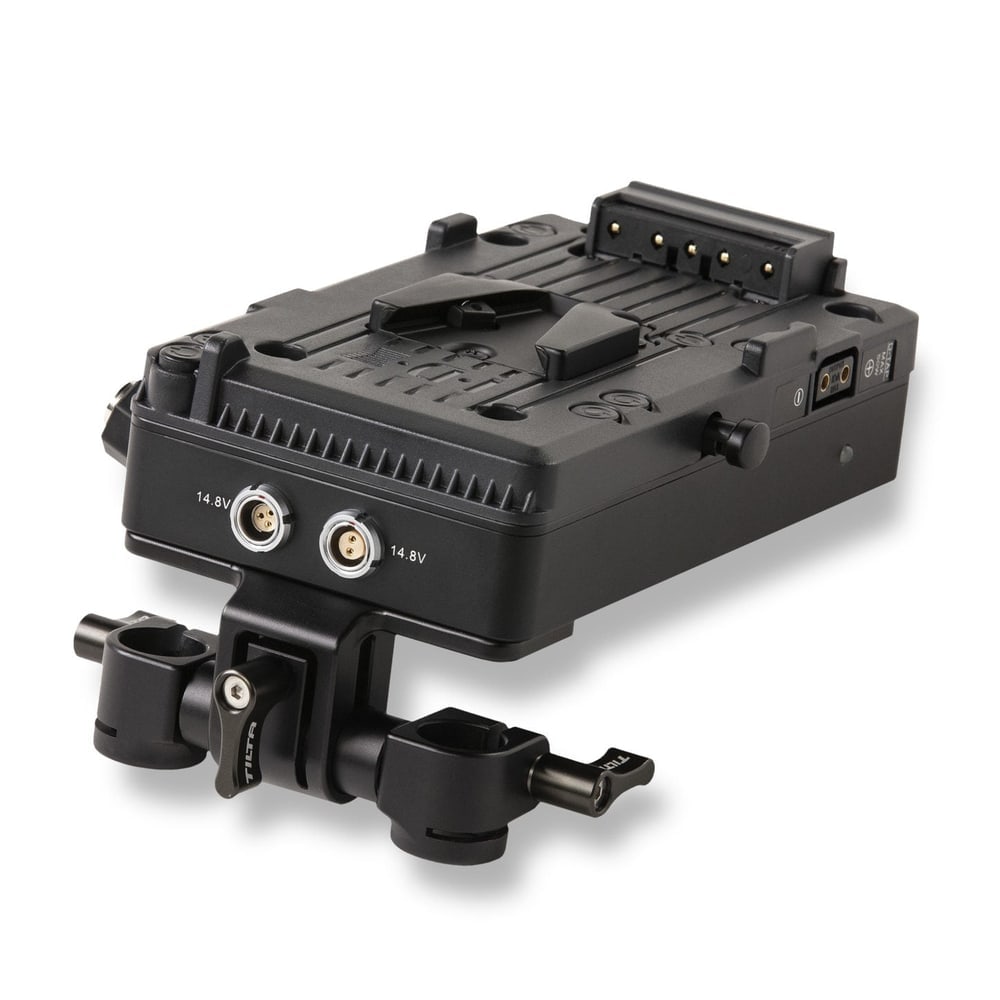

LEMO, Fischer und SDI-Verteiler

An der Stirnseite liegen zwei weitere 14,8-V-Ausgänge — zweipoliger LEMO und dreipoliger Fischer — für Zubehör mit passenden Steckern. An der Seitenwand über den P-Tap-Ausgängen sitzen drei SDI-Anschlüsse: ein Eingang und zwei Ausgänge, sodass die Platte zugleich als Verteiler des SDI-Signals von der Kamera an Monitor und Sender dient, ohne ein weiteres Gerät im Aufbau.

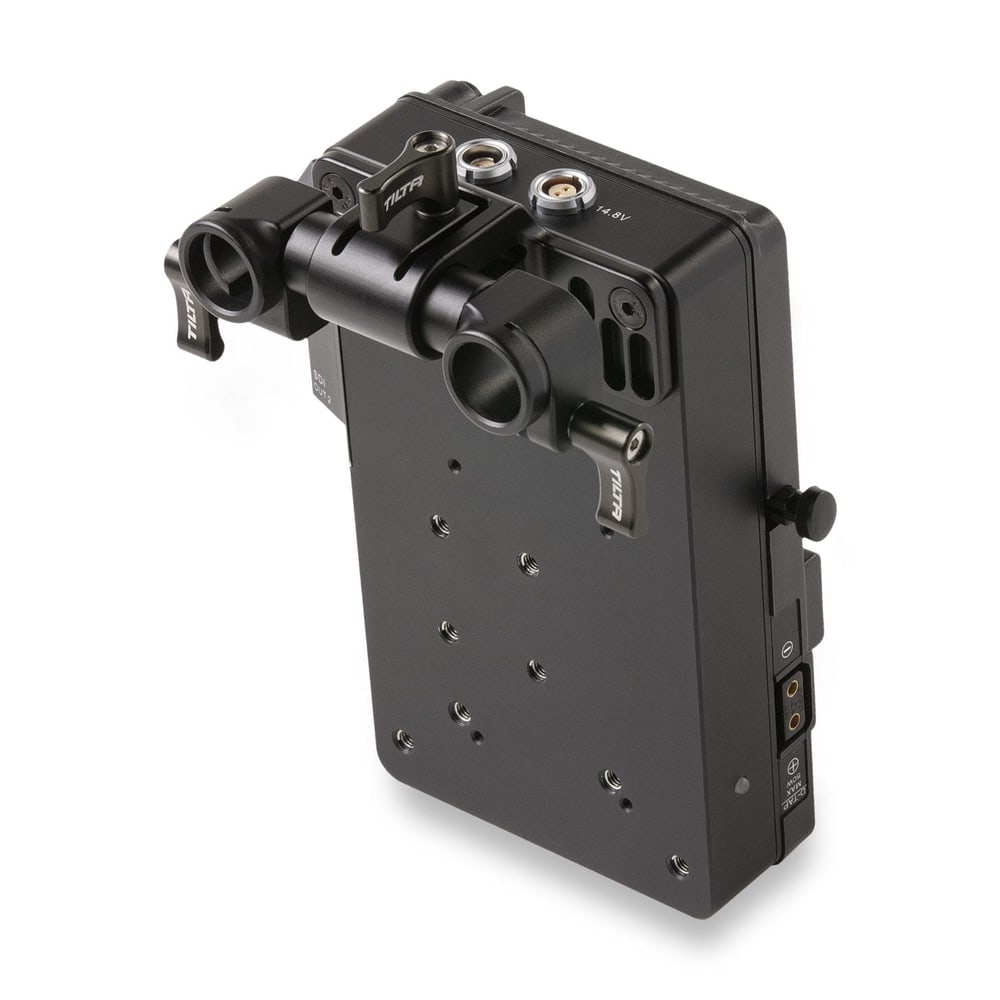

Gelenkhalter für 15-mm-Rohre

Die Platte wird mit einem Gelenkhalter mit Kippschraube auf 15-mm-Rohren montiert, der sie in jeden beliebigen Winkel neigen lässt — hinten am Aufbau sitzt sie so genau dort, wo sie das Objektiv ausbalanciert. Der 15-mm-Rohradapter mit vier Schrauben ist im Lieferumfang. Der Körper besteht aus Aluminiumlegierung mit Elementen aus Edelstahl, Kupfer und ABS; die V-Mount-Aufnahme nimmt jeden V-Mount-Akku auf.

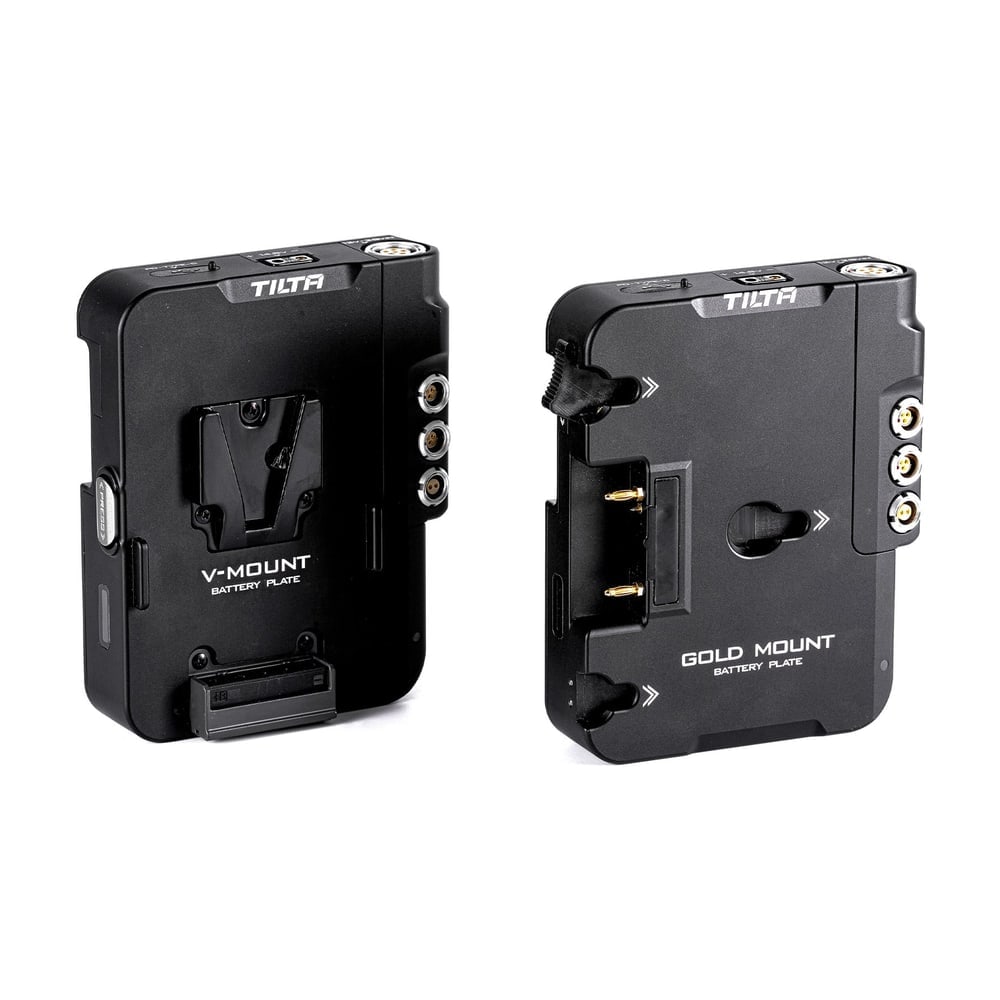

Stromversorgung von Tilta: V-Mount und Gold Mount

Die Akkuplatten von Tilta haben eine Aufgabe: Strom aus einem großen V-Mount- oder Gold-Mount-Akku in die Kamera und zum Zubehör zu bringen, damit Akkuwechsel selten werden. Jede Platte gibt es in beiden Ausführungen — V-Mount und Gold Mount (Anton Bauer) — und sie verteilt die Energie über P-Tap-, USB-C- und zweipolige LEMO-Ausgänge, für die Tilta Stromkabel für bestimmte Kameras, Monitore und Videosender anbietet. Platten für ein bestimmtes Gehäuse werden im Akkufach oder am Käfig montiert, universelle Platten auf 15-mm-Rohren. Dieses Teil ist eines davon.
