Tiltaing Right Side Advanced Focus Handle (F570 Battery) Type VII - Black

Der Tilta Right Side Advanced Focus Handle ist ein rechter Seitengriff für den ganzen Drehtag. Über ihn steuern Sie den Fokus mit dem Nucleus-Nano-Motor, starten und stoppen die Aufnahme per REC-Taste und versorgen Zubehör aus dem Sony-F570-Akku — 8 V über USB-C, 12 V über den Gleichstromausgang. Diese Ausführung wird über einen ausgestellten Halter mit 1/4″-20-Schraube und Schnellspannhebel befestigt, in schwarzer Ausführung.

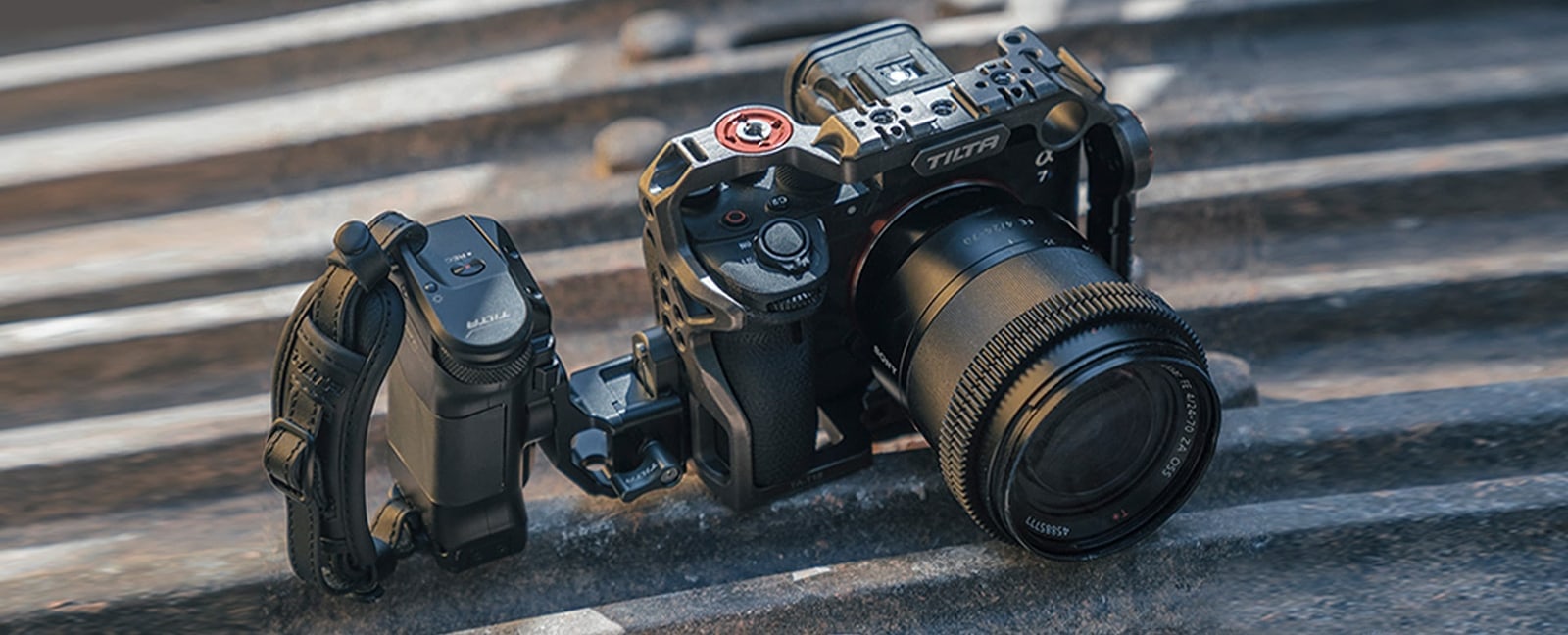

Der Tilta Right Side Advanced Focus Handle (F570 Battery) ist mehr als ein Griff. Er ist der Strom- und Bedienknoten an der rechten Flanke des Käfigs: unter dem Daumen das Fokusrad für den Nucleus-Nano-Motor, unter dem Zeigefinger die REC-Taste für Start und Stopp, im Inneren ein Sony-F570-Akku, aus dem Motor und weiteres Zubehör versorgt werden. Der Griff lässt sich um 360° drehen — Sie stellen ihn auf die Hand ein, nicht die Hand auf ihn.

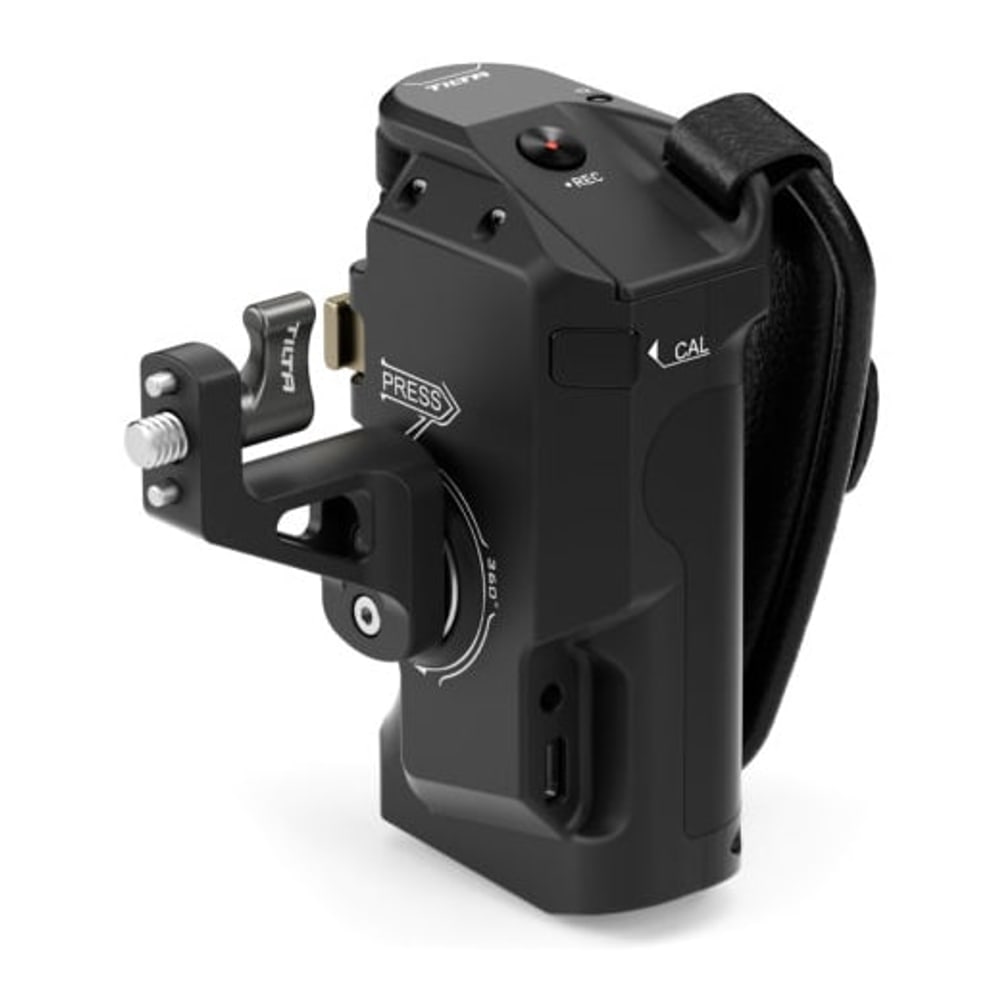

Befestigung Typ VII: ausgestellter Halter mit 1/4″-20-Schraube und Schnellspannhebel

Diese Ausführung wird über einen ausgestellten Halter mit 1/4″-20-Schraube und Schnellspannhebel am Käfig befestigt. Die Befestigung ist das Einzige, worin sich die sieben Grifftypen unterscheiden — alles Übrige ist identisch. Wählen Sie den Typ, der zur Schnittstelle an der rechten Flanke Ihres Käfigs passt; eine Übersicht aller sieben Typen finden Sie weiter unten. Zu diesem Typ veröffentlicht der Hersteller keine Käfigliste — entscheidend ist die 1/4″-20-Schnittstelle mit Passstiften an der Flanke Ihres Käfigs.

Fokus und Aufnahme unter dem Daumen

Das gerändelte Rad an der Oberkante steuert den Nucleus-Nano-Motor: Sie ziehen den Fokus, ohne die Hand vom Griff zu nehmen. Daneben liegt die REC-Taste, die über ein optionales R/S-Kabel die Aufnahme startet und stoppt, sowie die CAL-Taste zur Kalibrierung des Objektivwegs. Der LED-Ring meldet den Zustand — Grün betriebsbereit, Rot Aufnahme, blinkendes Grün Akku unter 20 %.

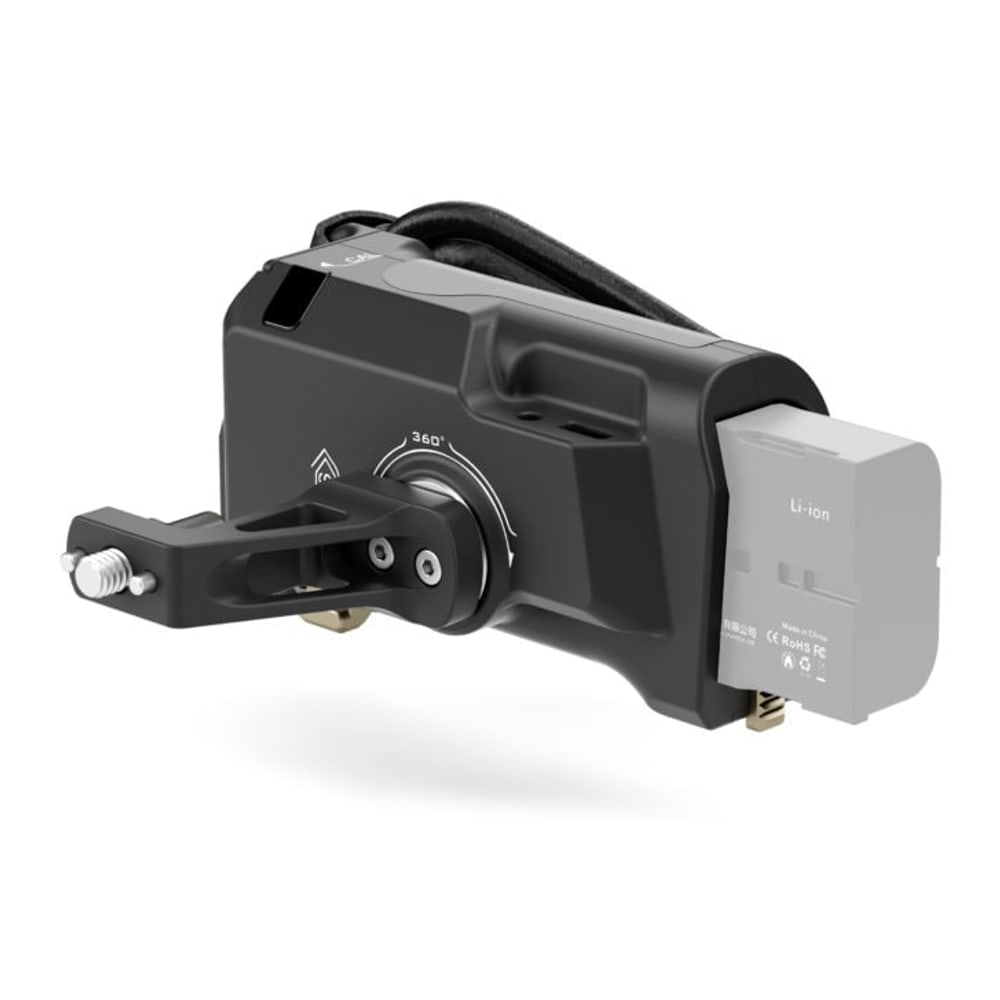

Sony-F570-Akku als Stromquelle des ganzen Aufbaus

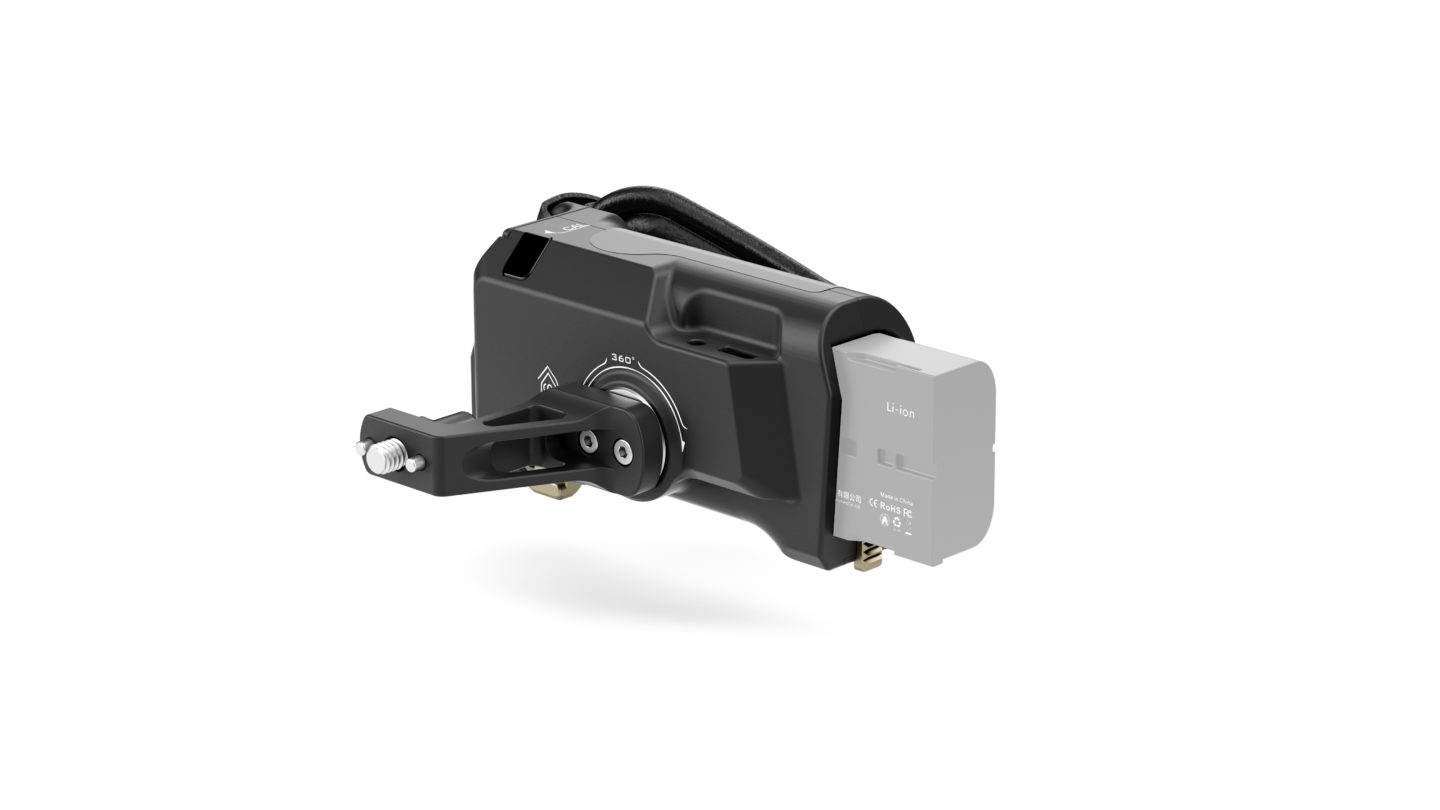

In den unteren Teil des Griffs schieben Sie einen Sony-F570- oder F550-Akku. Daraus versorgt der Griff den Nucleus-Nano-Motor über den USB-C-Ausgang mit 8 V / 1 A und weiteres Zubehör über den Gleichstromausgang mit 12 V / 1,5 A. Sie brauchen also keinen separaten V-Mount am Aufbau und drehen deutlich länger als mit dem internen Kamera-Akku. Der Akku gehört nicht zum Lieferumfang.

Akku einlegen, Schritt für Schritt

Schieben Sie die Verriegelung an der Unterkante nach oben und setzen Sie den Akku ein, bis er einrastet. Ein- und ausgeschaltet wird der Griff, indem Sie die REC-Taste drei Sekunden gedrückt halten. Achtung: Die Ausgänge sind auf 8 V und 12 V ausgelegt — schließen Sie nur Zubehör mit passender Spannung an.

Ergonomische Grifffläche und Handschlaufe

Die Form des Griffs folgt der geschlossenen Hand, die Oberfläche ist aus Silikon und rutscht auch im Handschuh nicht. Die Handschlaufe hält die Kamera an der Hand, selbst wenn die Finger loslassen — beim Mitlaufen oder bei Überkopfaufnahmen ist das der Unterschied zwischen Ruhe und Nervosität.

Aluminiumlegierung und Edelstahl

Der Korpus ist aus Aluminiumlegierung gefräst, Bolzen und Schrauben sind aus Edelstahl. Der Griff selbst misst 106,2 × 60,8 × 43 mm und wiegt 204 Gramm ohne Akku und ohne Befestigungsadapter — für einen Aufbau, den Sie den ganzen Tag in der Hand tragen, ist das vernachlässigbar.

Sieben Befestigungstypen — welcher passt

Den Griff gibt es in sieben Ausführungen, die sich nur darin unterscheiden, wie sie am Käfig oder am Zubehör greifen. Wählen Sie die, die zur Schnittstelle an der rechten Flanke Ihres Käfigs passt:

• Typ I — Dovetail-Platte
• Typ II — 1/4″-20-Schraube mit zwei Passstiften
• Typ III — Rosette
• Typ IV — NATO-Schiene
• Typ V — Arm mit Rosette
• Typ VI — verlängerte NATO-Klemme
• Typ VII — ausgestellter Halter mit 1/4″-20-Schraube und Schnellspannhebel

Die Rosette von Typ V ist im Tilta-Standard ausgeführt und passt zu einem Teil der ARRI-Rosetten, nicht zu allen.

Für welche Kameras

Tilta bietet den Griff zu seinen Käfige für Blackmagic BMCC 6K und BMPCC 6K Pro/G2, Canon R8, R6 Mark II, R5 C und C70, Fujifilm X-S20 und X-H2S, Nikon Z8 und Z9, Panasonic BGH1/BS1H und S5, RED KOMODO und KOMODO-X, Sony FX3 und FX30, a6700, a7 IV, a7C, a7S III und A1 an. Entscheidend ist immer die Schnittstelle an der rechten Flanke des Käfigs, nicht das Kameramodell.

Hinweis

Die Ausgänge des Griffs sind auf die Standardwerte 8 V und 12 V ausgelegt. Schließen Sie nur Zubehör mit passender Spannung an — Schäden durch falschen Anschluss gehen zulasten des Anwenders.
