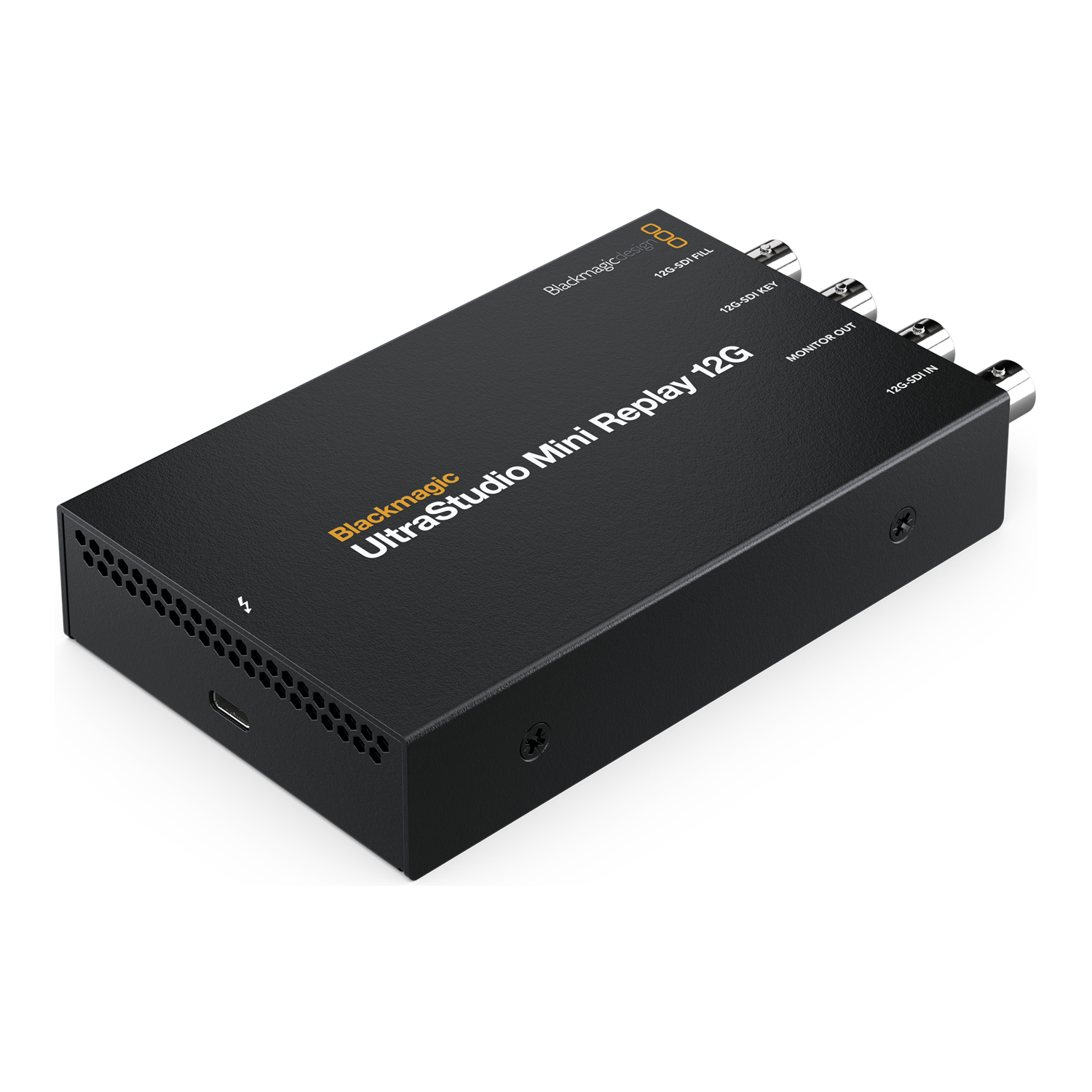

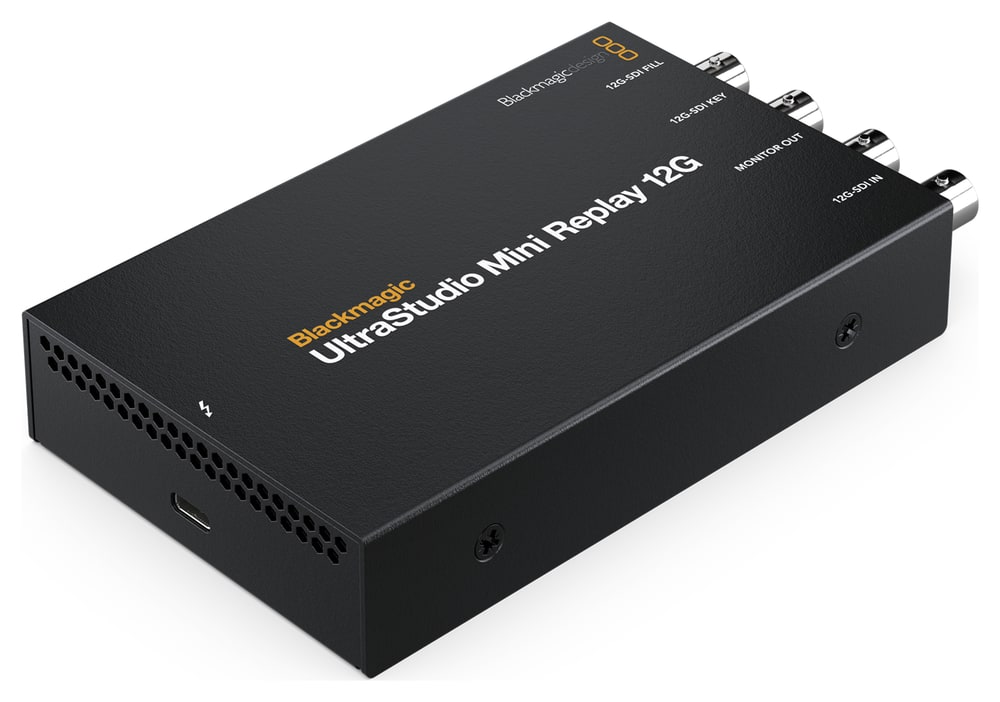

Blackmagic Design UltraStudio Mini Replay 12G

Das Blackmagic Design UltraStudio Mini Replay 12G ist ein kompaktes Thunderbolt-4-Gerät für gleichzeitige Aufnahme und Wiedergabe über 12G-SDI. Es ist für Live-Replay, Broadcast-Grafik mit Fill und Key und professionelle Arbeit bis Ultra HD 2160p60 gedacht. Neben den Ausgängen Fill und Key hat es einen separaten Monitorausgang und einen 12G-SDI-Eingang, sodass der Computer Video in Echtzeit aufnehmen, verarbeiten und ausgeben kann.

Aufnahme und Wiedergabe gleichzeitig

Das kompakte Interface für Computer mit Thunderbolt 4 verbindet einen 12G-SDI-Eingang mit separaten Ausgängen Fill und Key und einem Monitorausgang. Es eignet sich für Sofort-Replay, Grafik und Ingest in DaVinci Resolve.

12G-SDI-EingangAusgänge Fill und KeyMonitorausgangBis 2160p60 und 4K DCIThunderbolt 4

Replay ohne sperriges Rack

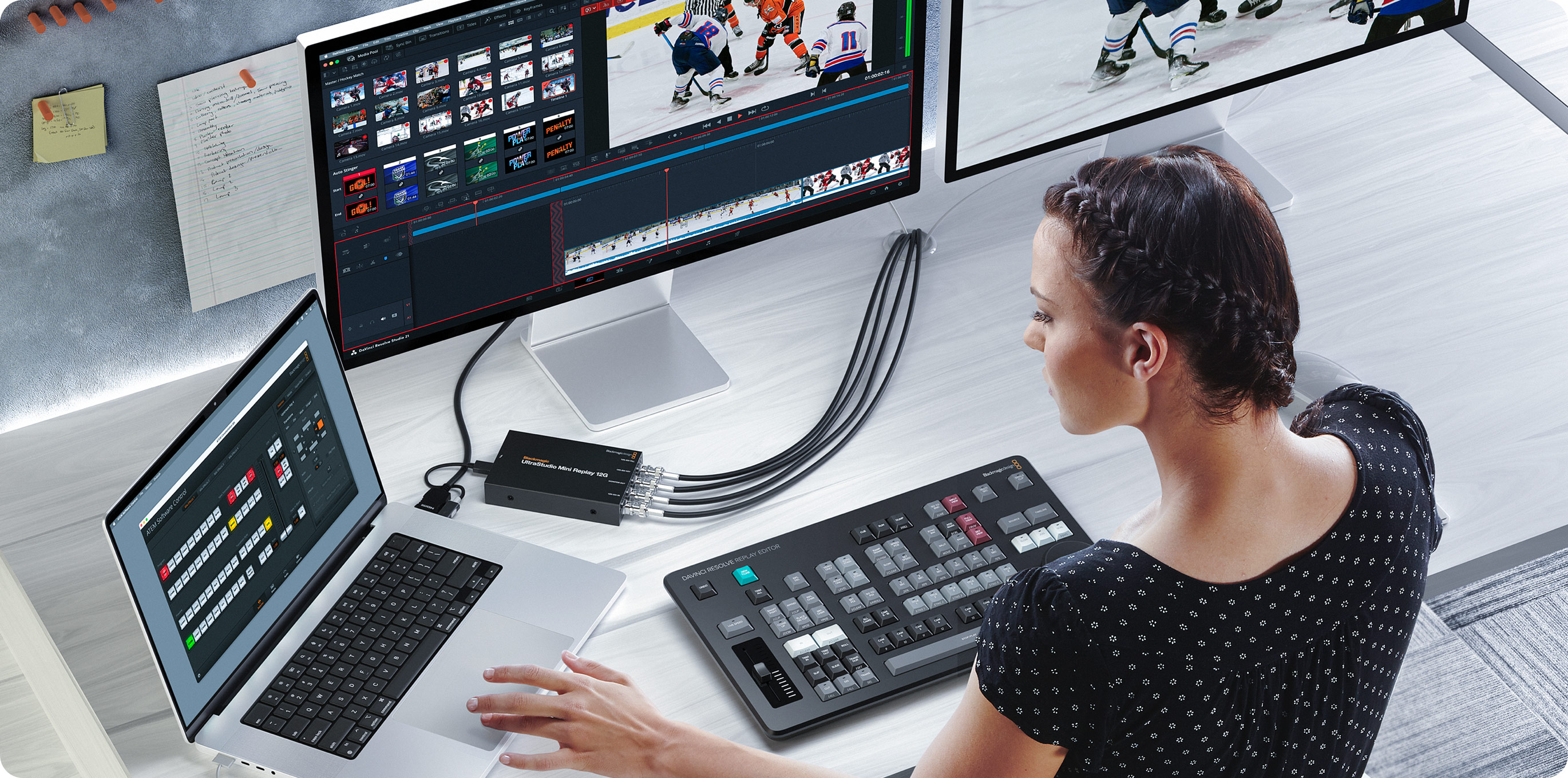

Den Eingang verbinden Sie mit dem Multiview-Ausgang des Bildmischers und nutzen die Aufnahme sofort für die Wiederholung. Das Gerät bleibt dabei klein und wird direkt über den Thunderbolt-Port versorgt.

Gleichzeitiger Ingest und Playout

Nimmt Video im selben Moment auf und gibt es wieder.

Ultra HD über einen BNC-Anschluss

12G-SDI unterstützt SD, HD und Ultra HD bis 2160p60.

16-Kanal-Ton

Eingebetteter SDI-Ton bietet bis zu 16 Kanäle an Ein- und Ausgang.

Für aktuelle Computer

Der Anschluss erfordert einen Thunderbolt-4-Port mit USB-C-Buchse; das Interface wird direkt vom Computer versorgt.

Replay und Broadcast-Grafik vom Computer

Das reine 12G-SDI-Modell kann gleichzeitig aufnehmen und wiedergeben. Den Eingang verbinden Sie mit dem Multiview des Bildmischers und spielen das Replay dann über die Ausgänge Fill und Key aus, samt automatischem Stinger. Der Computer kann so sogar als Echtzeit-Prozessor für KI-Bildverarbeitung dienen.

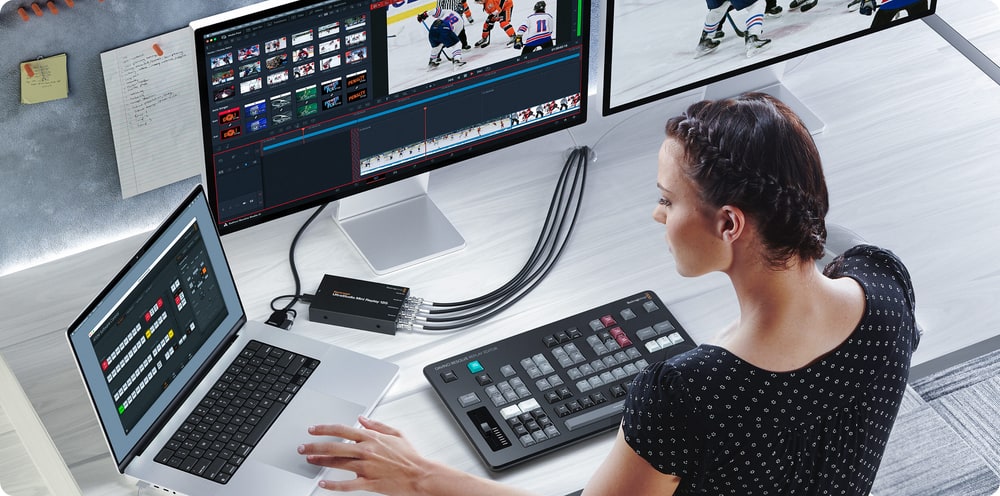

Drei unabhängige SDI-Wege

Zwei Programmausgänge liefern Fill und Key für Titel oder automatisierte Grafik; der dritte, der Monitorausgang, ist ständig aktiv, sodass Sie darauf das nächste Replay vorbereiten. Der 12G-SDI-Eingang ist ideal, um das Multiview des Bildmischers zu überwachen.

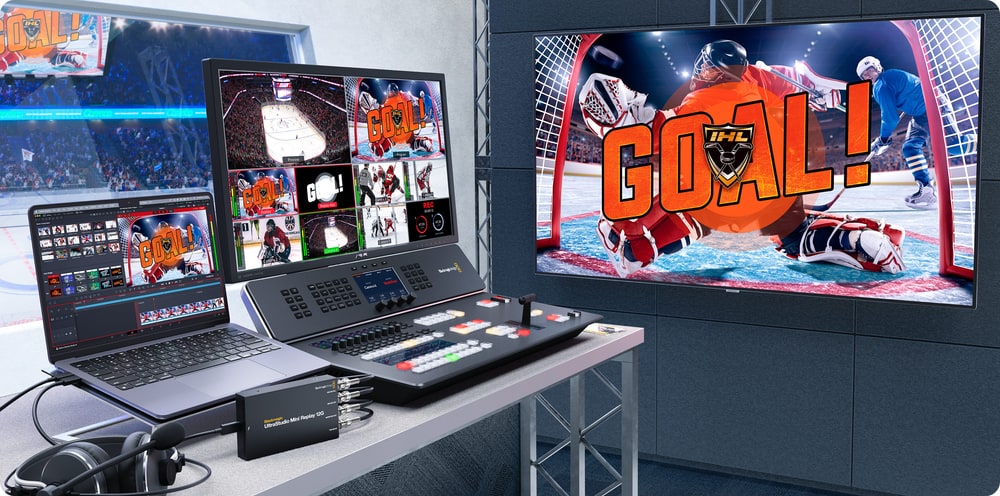

Fill und Key in den Bildmischer

Die Ausgänge Fill und Key werden mit dem Downstream-Keyer des Bildmischers verbunden, der stummgeschaltet werden kann, damit das Video erst mit dem Start des Replays auf Sendung geht. Das Interface unterstützt RGBA- und YUVA-Framebuffer in Hardware und wandelt RGBA-Grafik an beiden Ausgängen in 10-Bit-YUV 4:2:2:4.

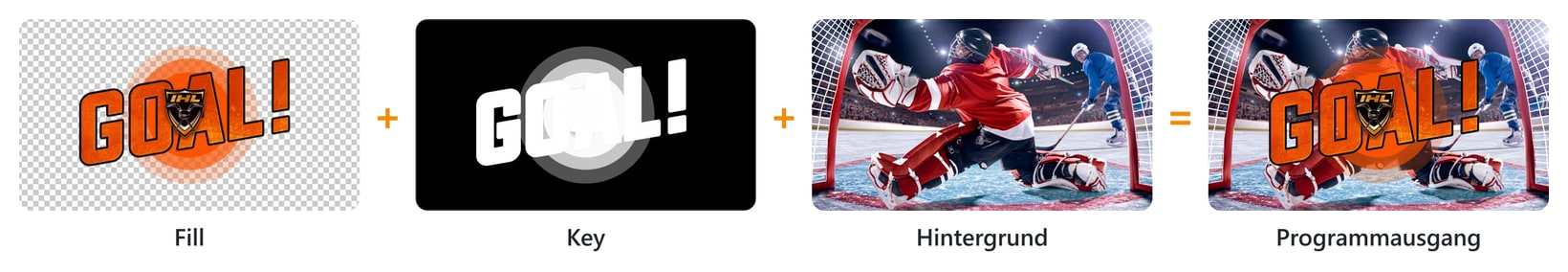

So funktionieren Fill und Key

Der Fill-Ausgang trägt die farbige Grafik, der Key-Ausgang ihre Transparenz. Der Bildmischer kombiniert beide mit dem Hintergrund, und am Programmausgang erscheint die Grafik mit weichen Kanten über dem Livebild.

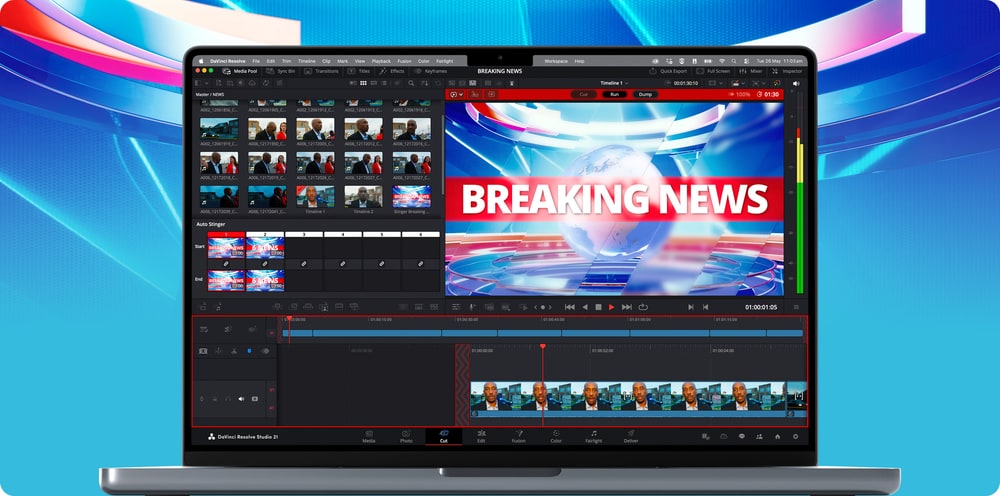

Nachrichten und Replay in DaVinci Resolve

Die Cut-Seite in DaVinci Resolve bietet Schnitt, Medienplayer und Replay-Funktionen und spielt praktisch jedes Dateiformat ab. Clips mit Alphakanal werden als 10-Bit-SDI-Fill und -Key ausgegeben, der Multi-Source-Viewer zeigt zeitgleiche Clips im Multiview, und die On-Air-Steuerung schaltet über den Key-Ausgang den Downstream-Keyer des Bildmischers mit einer Taste ein – einschließlich automatischem Stinger.

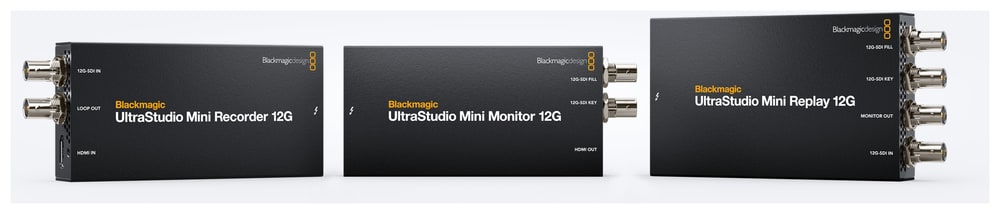

Drei Modelle der Serie UltraStudio Mini 12G

Das Mini Monitor 12G gibt nur vom Computer aus, das Mini Recorder 12G nimmt nur von 12G-SDI und HDMI auf, und das Mini Replay 12G beherrscht 12G-SDI-Aufnahme und -Wiedergabe gleichzeitig. Alle drei arbeiten in SD, HD und Ultra HD bis 2160p60.

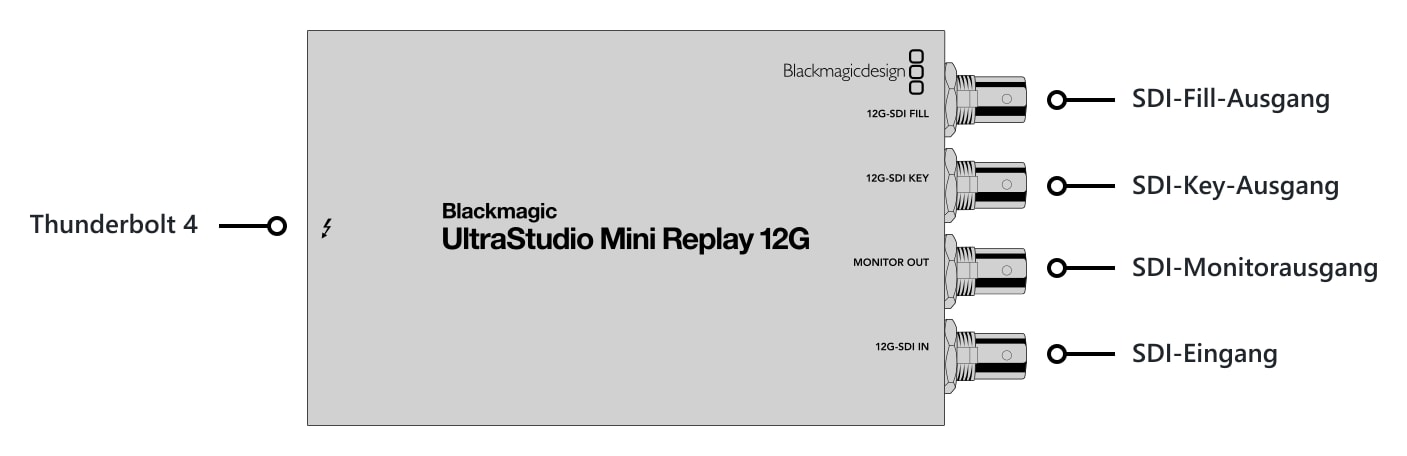

Anschlüsse

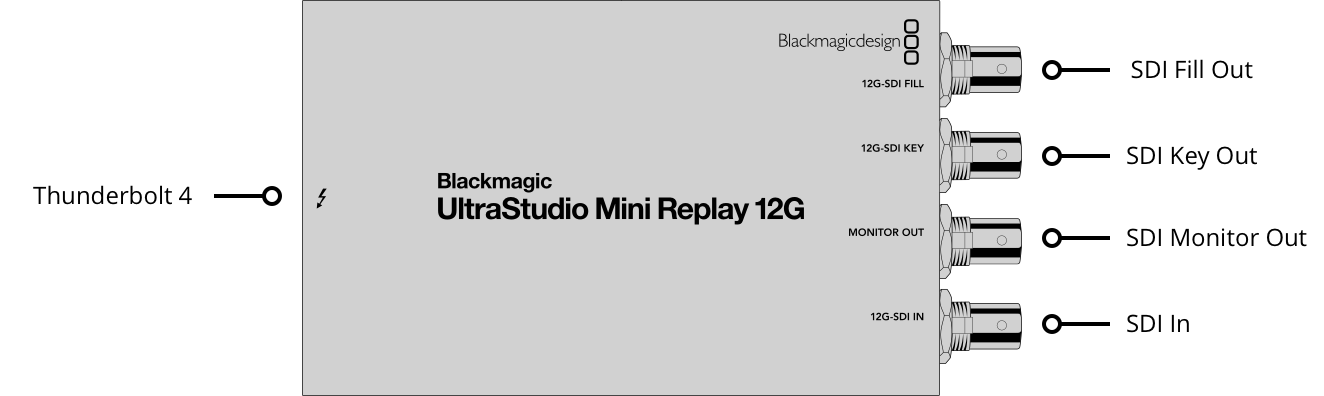

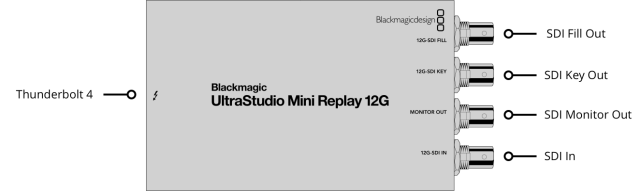

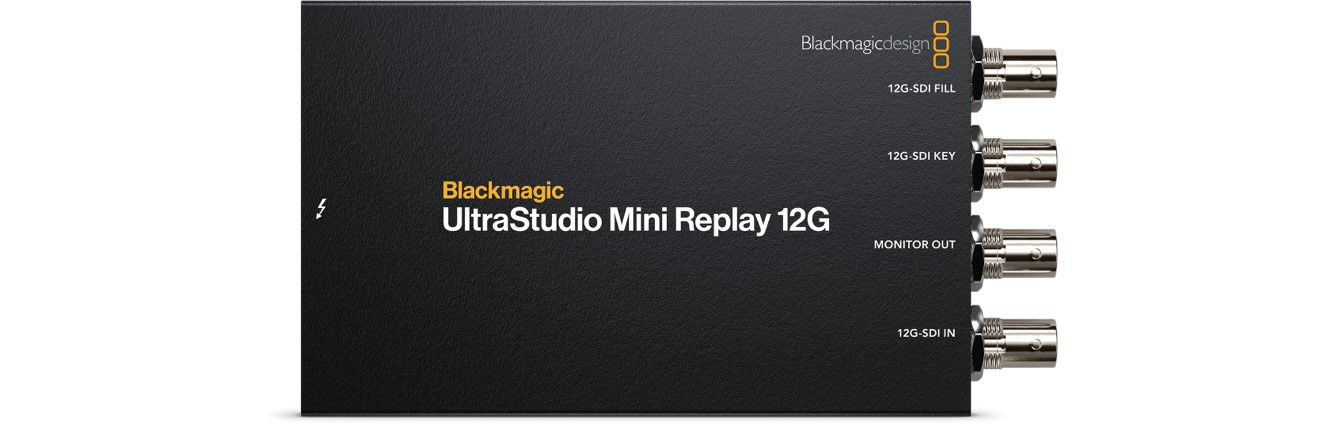

Auf einer Seite liegen vier BNC-Buchsen – die 12G-SDI-Ausgänge Fill und Key, der Monitorausgang und der 12G-SDI-Eingang –, auf der gegenüberliegenden Seite ein Thunderbolt-4-Anschluss für Daten und Strom. Einen HDMI-Ausgang hat dieses Modell nicht.

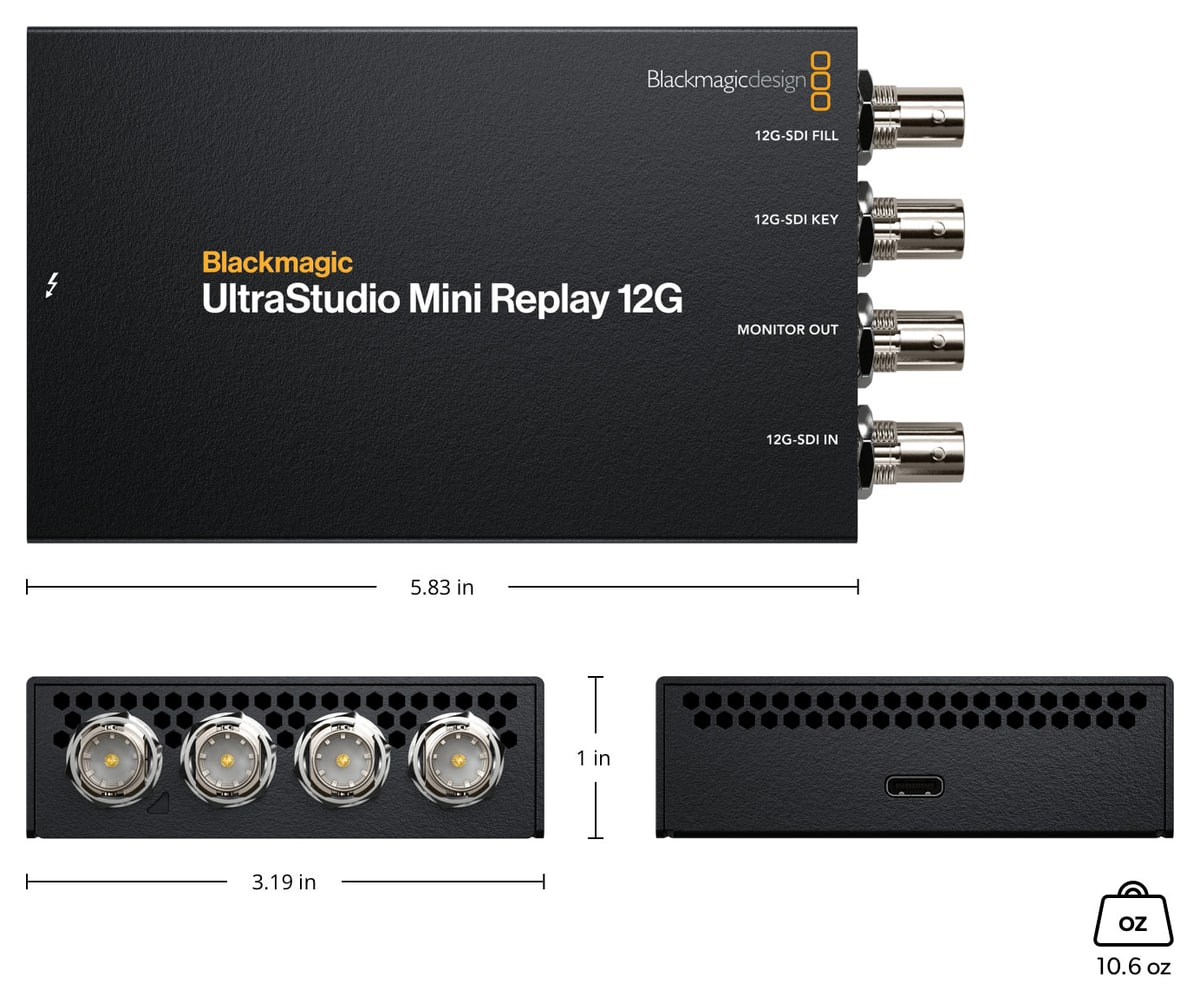

Abmessungen und Gewicht

Das Gehäuse misst 148 × 81 × 25 mm und wiegt 300 g – neben dem Computer braucht es kaum Platz auf dem Tisch.
