Accsoon Multi-Directional Cold Shoe Adapter

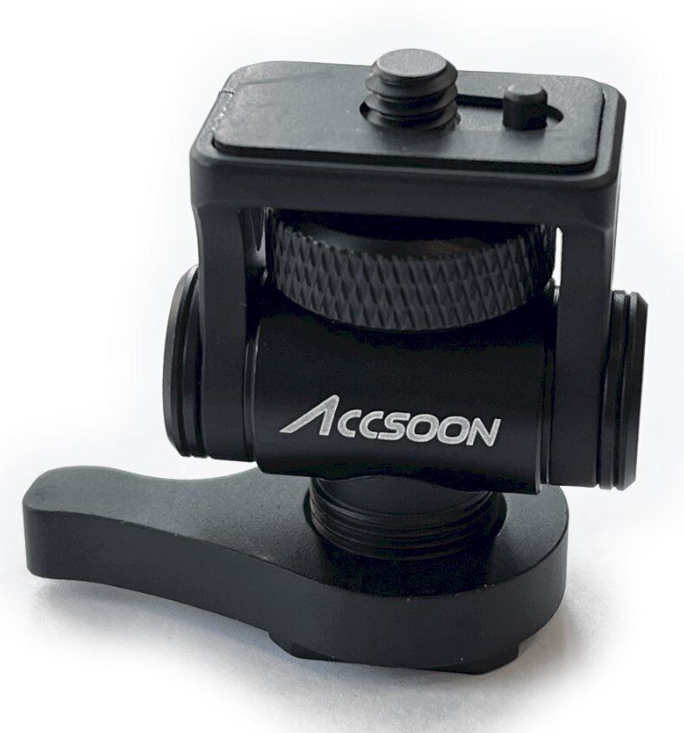

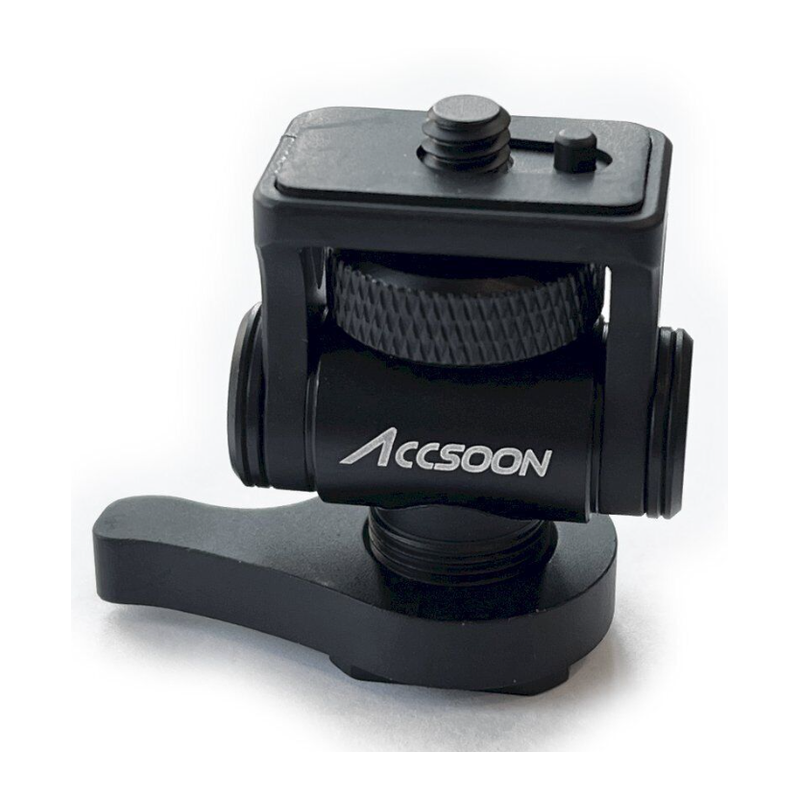

Der Accsoon Multi-Directional Cold Shoe Adapter ACC-AA-01 befestigt einen Monitor, ein drahtloses Videoübertragungsgerät oder anderes kompatibles Zubehör mit einem 1/4″-20-Befestigungsgewinde am Cold-Shoe-Anschluss einer Kamera, eines Kamerakäfigs oder eines Rigs. Der Adapter aus Aluminium trägt bis zu 2 kg und ermöglicht eine Neigung um 180° sowie eine Panorama-Drehung um 360°, sodass Sie den Bildschirm entsprechend der Position der Kamera und Ihres Standorts ausrichten können. Ein Feststellrad, Arretierstifte und eine rutschfeste Unterlage sorgen für einen festen Halt; mit dem beiliegenden Inbusschlüssel können Sie die Verbindung festziehen. Das kompakte Gehäuse wiegt 43 g und verfügt an der Unterseite über eine 1/4″-Gewindebohrung. Der Hersteller gibt die Kompatibilität mit den Serien CineView HE, SE, 2 SDI und Nano, den Konvertern SeeMo, SeeMo Pro und SeeMo 4K sowie dem PowerCage Mini an. Im Lieferumfang sind ein Adapter und ein Inbusschlüssel enthalten; die Kamera und die anderen abgebildeten Geräte sind separat erhältlich.

Accsoon ACC-AA-01

MONITOR IM GEEIGNETEN WINKEL

Kompakter Aluminium-Adapter für Zubehör bis zu 2 kg. Die Cold-Shoe-Halterung und die 1/4″-20-Schraube verbinden kompatible Geräte mit der Kamera, einem Cage oder einem Rig.

2 kg180° / 360°1/4″-20

Bild vergrößern

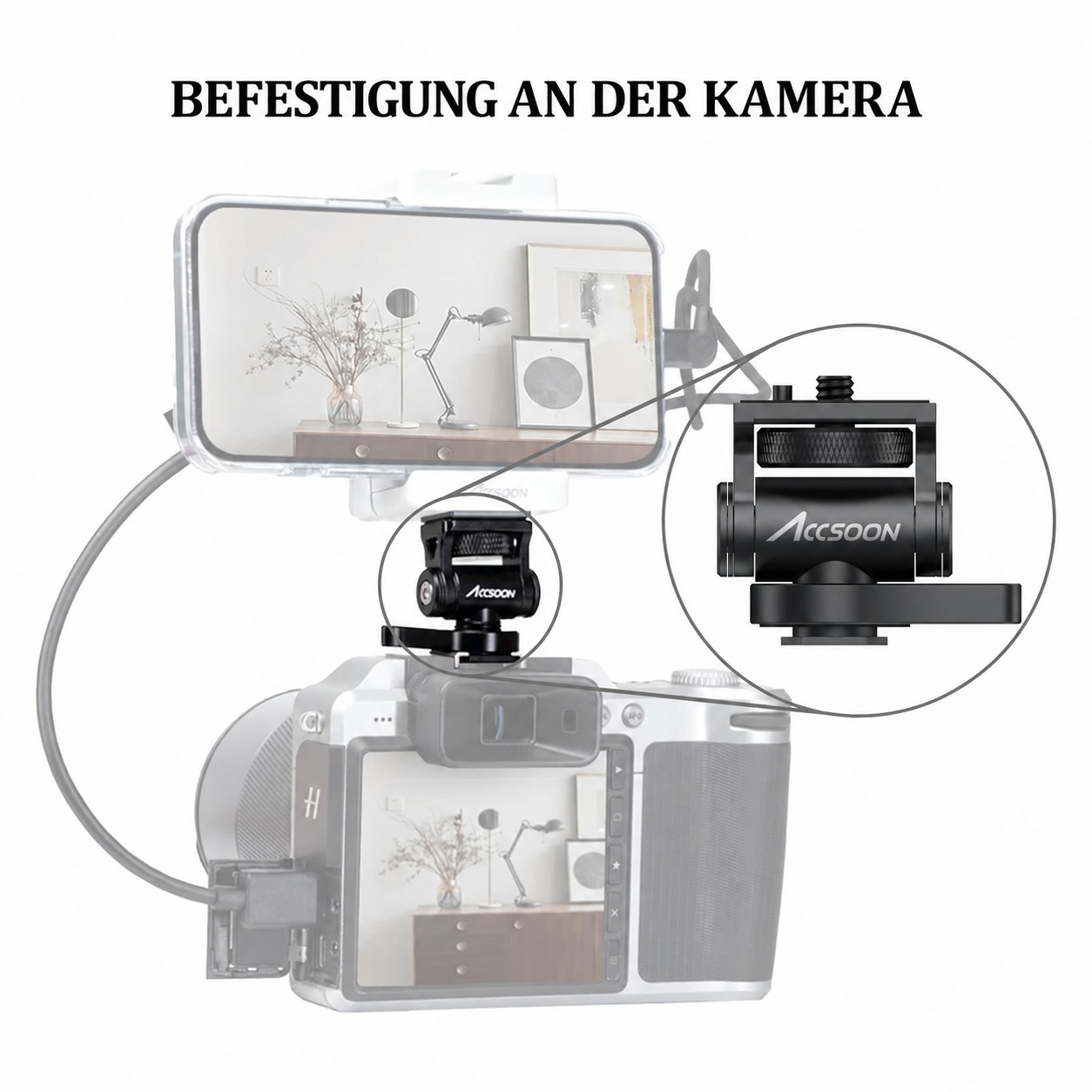

ZUBEHÖR AN DER KAMERA

Die Cold-Shoe-Halterung verbindet den Adapter mit der entsprechenden Halterung an Kamera, Gehäuse oder Rig. Die obere 1/4″-20-Schraube ist für kompatible Monitore oder anderes Zubehör bis 2 kg vorgesehen. Die Abbildung des Herstellers zeigt die Montage in Kombination mit einem Smartphone und einem Adapter; diese Geräte sind nicht im Lieferumfang enthalten.

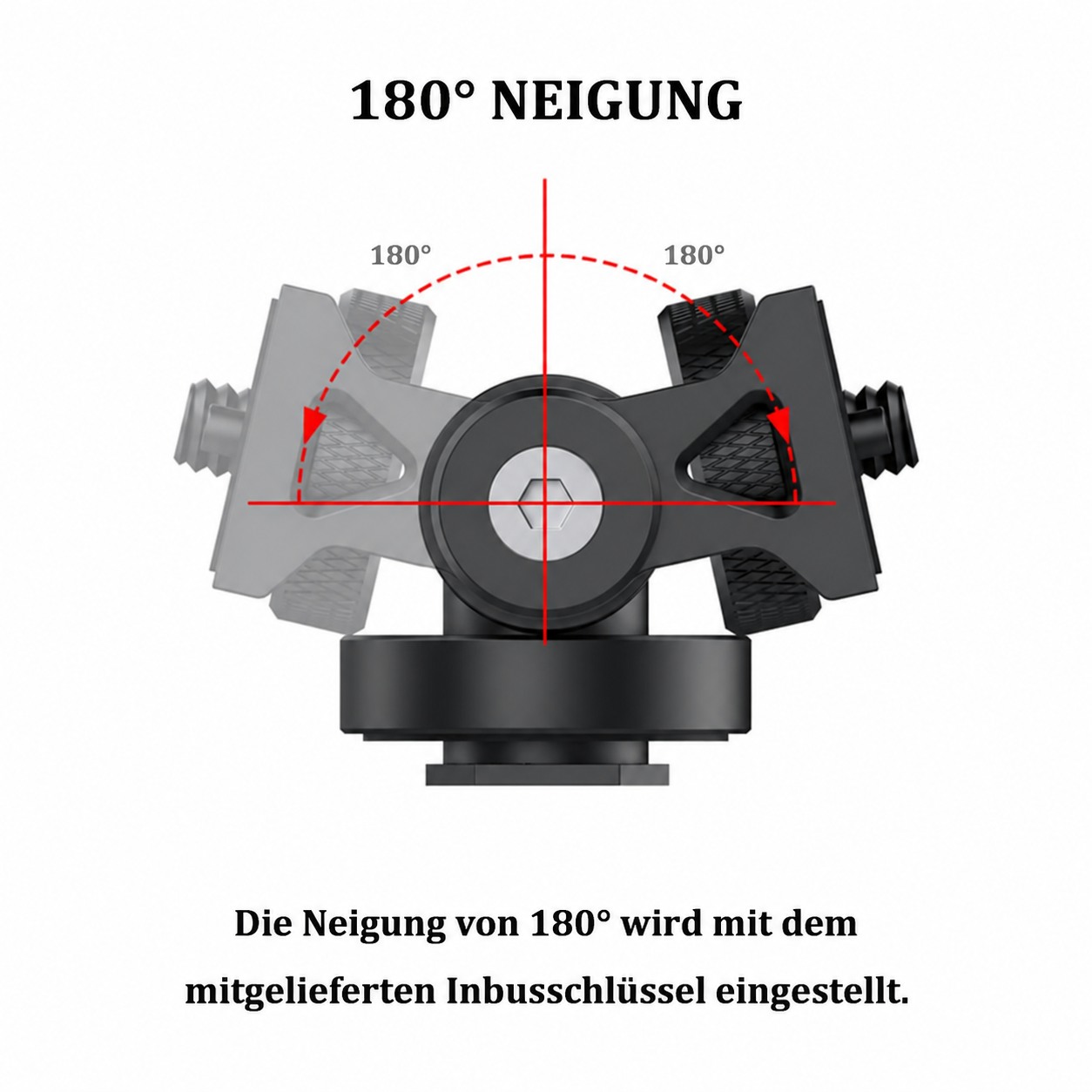

BILDWINKEL EINSTELLEN

Der Neigungsbereich von 180° und die 360°-Panoramadrehung helfen dabei, die Position des Monitors an die Aufnahme und den Standort anzupassen, von dem aus Sie die Kamera bedienen. Wählen Sie vor den Aufnahmen den Winkel aus, sichern Sie die Befestigung und überprüfen Sie die Kabelführung, damit diese die Bewegung des Aufbaus nicht einschränkt.

Bild vergrößern

Bild vergrößern

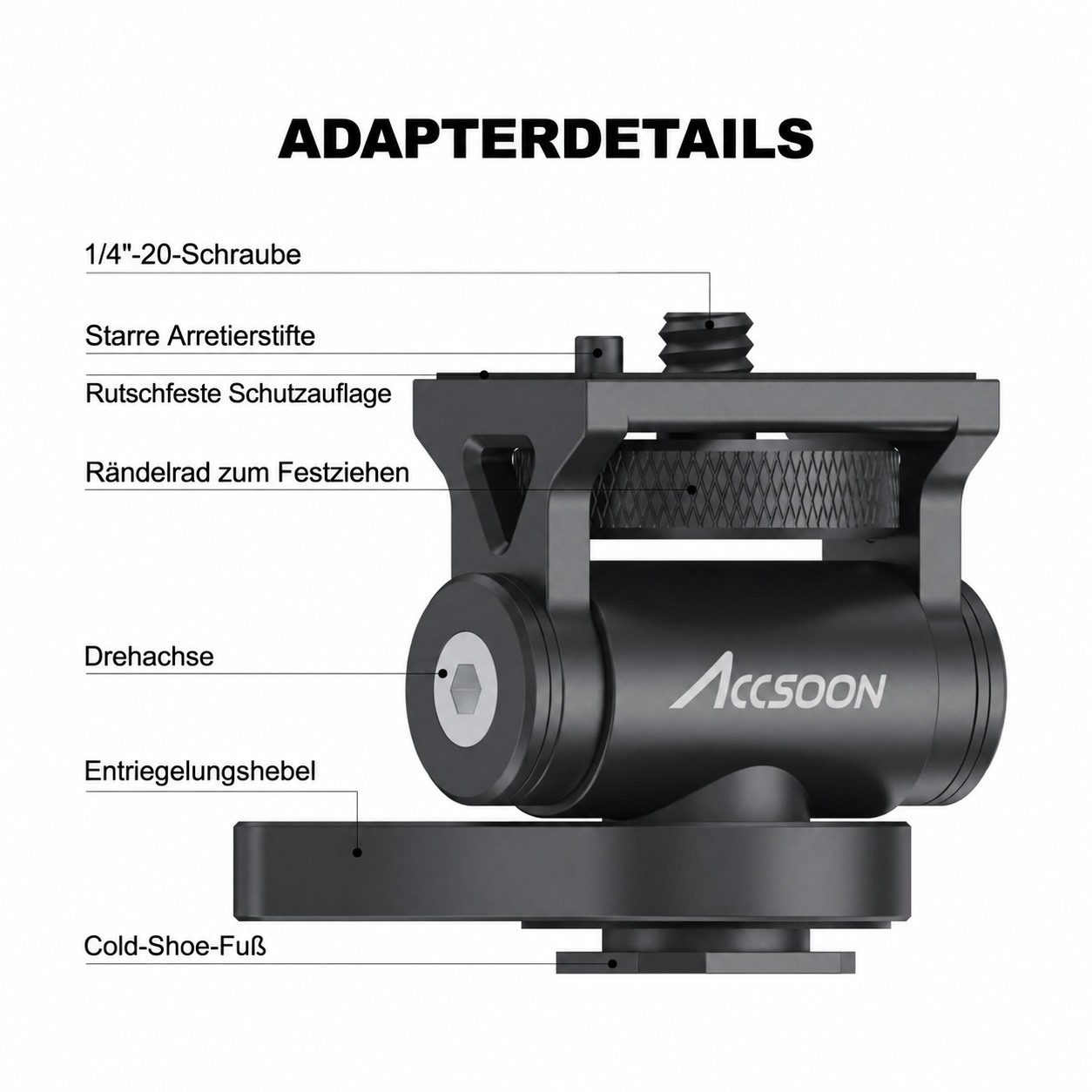

BEDIENELEMENTE UND BEFESTIGUNGSPUNKTE

Die Abbildung zeigt eine 1/4″-20-Schraube, Arretierstifte, eine rutschfeste Schutzunterlage, ein Feststellrad, eine Drehachse, einen Entriegelungshebel und einen Cold-Shoe-Anschluss. Anhand dieser einzelnen Elemente können Sie die Befestigungsschnittstellen erkennen und den Adapter korrekt im Aufbau positionieren.

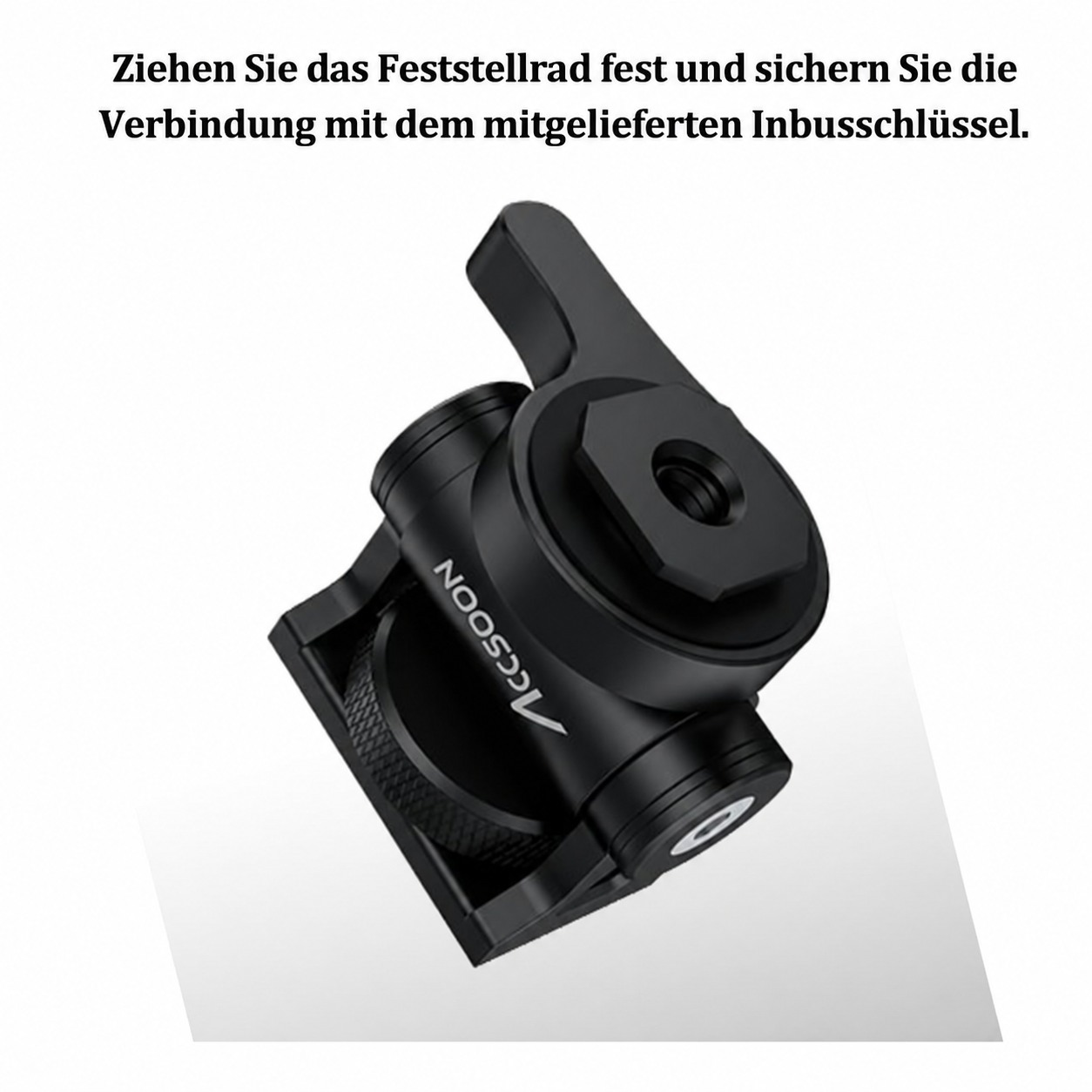

VERBINDUNG SICHER FIXIEREN

Ziehen Sie nach dem Anbringen des Zubehörs das Feststellrad fest. Mit dem beiliegenden Inbusschlüssel lässt sich die Verbindung weiter festziehen. Die Aluminiumkonstruktion hat eine Tragkraft von 2 kg; diese Grenze gilt für das angeschlossene Zubehör, nicht für die gesamte Kameraausrüstung.

Bild vergrößern

Bild vergrößern

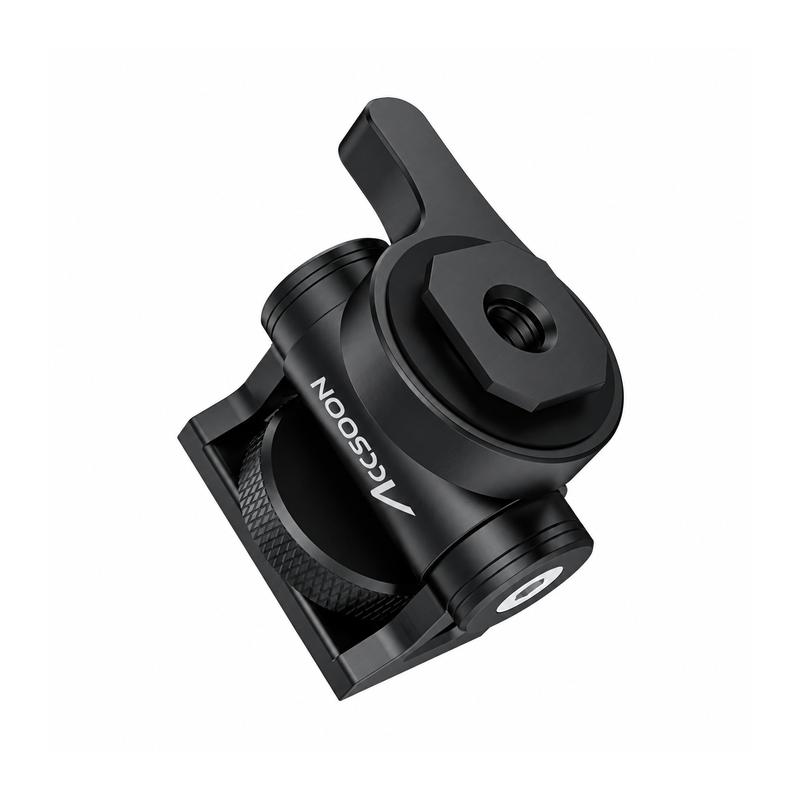

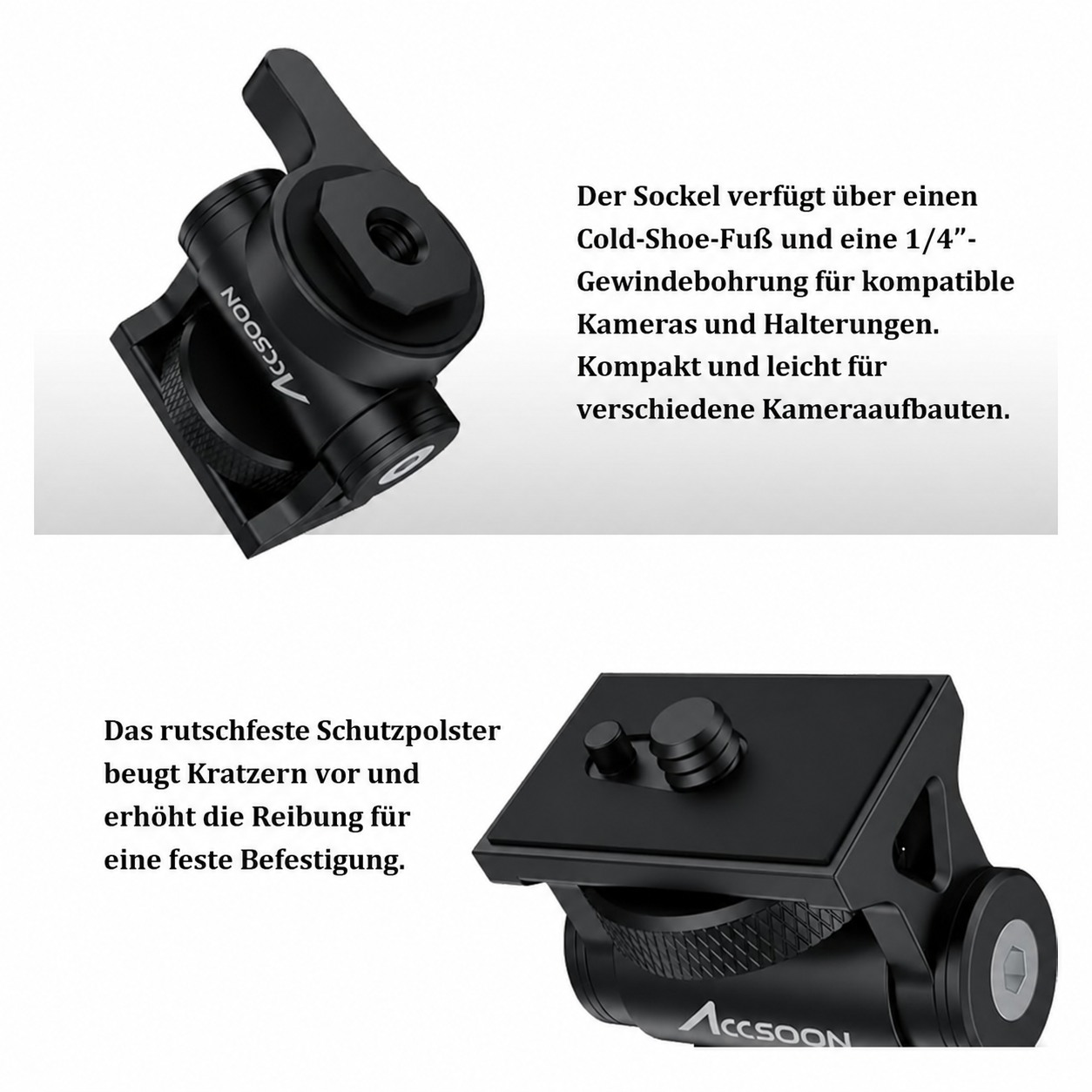

COLD SHOE UND 1/4″-GEWINDE

Die Basis kombiniert einen Cold-Shoe-Anschluss mit einer 1/4″-Gewindebohrung für kompatible Befestigungsteile. Eine rutschfeste Unterlage schützt die Kontaktfläche vor Kratzern und erhöht die Reibung in der Verbindung. Mit Abmessungen von 34,5 × 19 × 40 mm und einem Gewicht von 43 g lässt sich das Gehäuse problemlos in ein kompaktes Rig integrieren.
