Battery Plate for RED V-RAPTOR - V Mount

Die Tilta Battery Plate for RED V-RAPTOR – V Mount macht aus dem Micro-V-Mount der RED V-RAPTOR einen vollwertigen V-Mount für große Akkus. Die Platte ist um 20 mm höhenverstellbar, hat zwei 2-Pin-LEMO-Anschlüsse, einen P-Tap und einen USB-C sowie einen Steckplatz, in den das Advanced-I/O-Modul geschoben und dort mit Strom versorgt wird (nicht im Lieferumfang).

Die Tilta Akkuplatte für die RED V-RAPTOR in der V-Mount-Ausführung löst zwei Dinge auf einmal: Der originale Micro-V-Lock der Kamera hält große Akkus nicht sicher, und das Advanced-I/O-Modul hat keine Stromquelle. Die Platte ergänzt einen vollwertigen V-Mount mit 20 mm Höhenverstellung, vier Stromausgänge und einen Steckplatz, in den das I/O-Modul einrastet und direkt von der Platte versorgt wird.

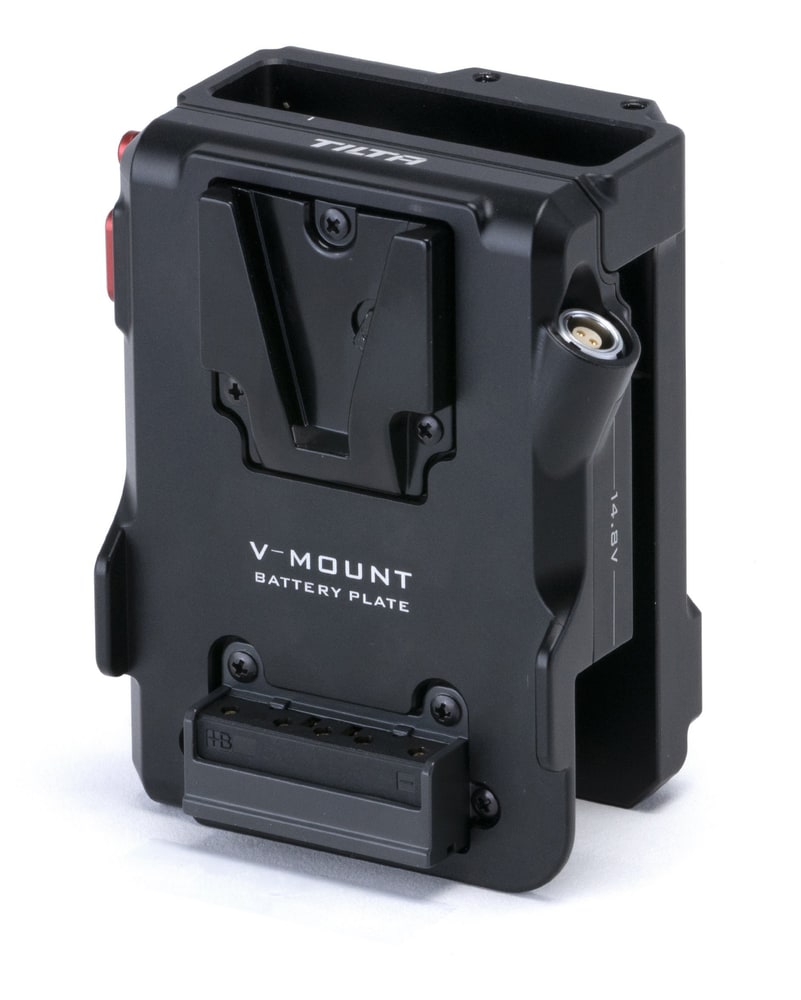

Aus Micro-V-Mount wird vollwertiger V-Mount

Die RED V-RAPTOR hat ab Werk einen Micro-V-Lock, an dem ein großer Akku nicht sicher hält. Diese Platte macht daraus einen vollwertigen V-Mount für große Akkus — der Aufbau wird also aus dem versorgt, was ohnehin am Set liegt, ganz ohne Adapter.

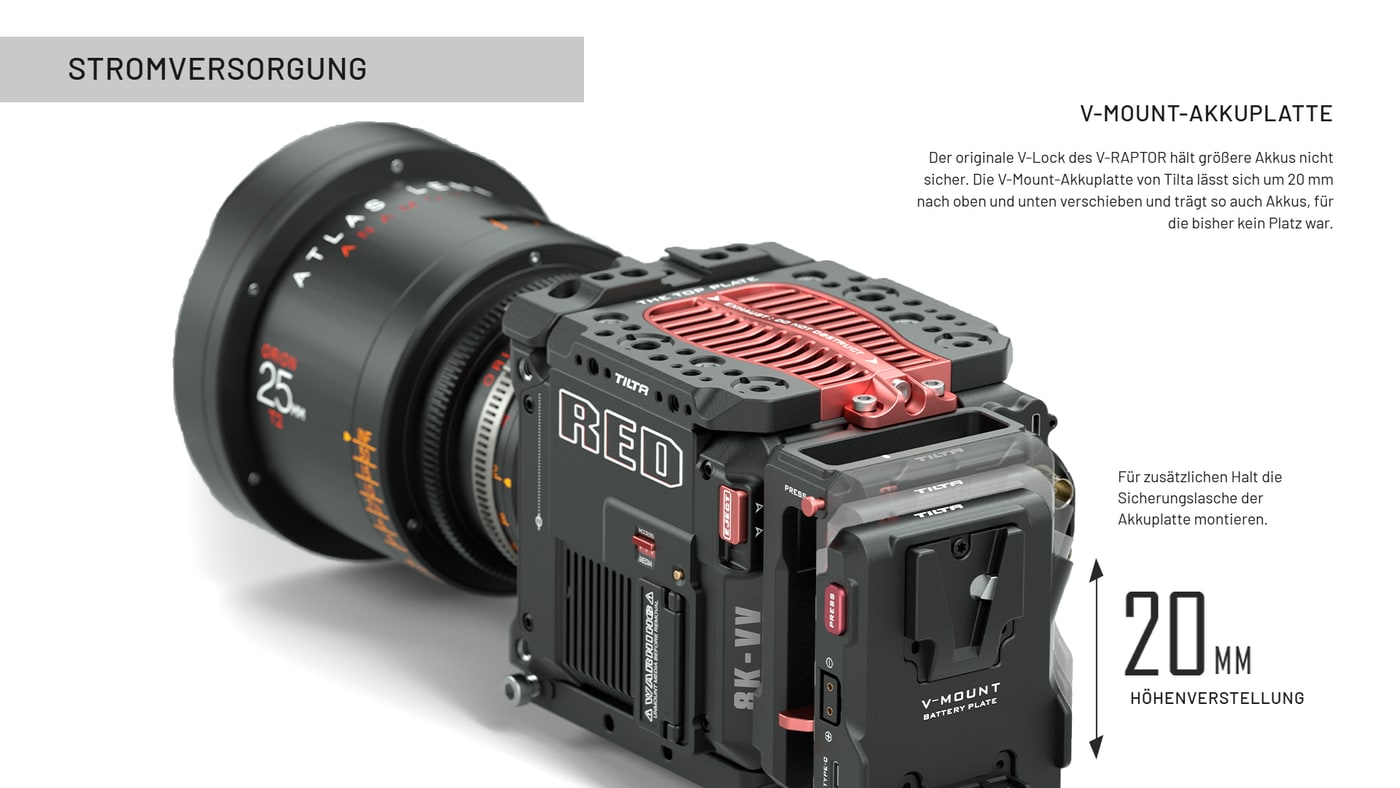

Akkuhöhe um 20 mm feinjustierbar

Die V-Mount-Platte ist verschiebbar: Der Akku lässt sich um 20 mm nach oben oder unten feinjustieren. So bringt man den Aufbau am Gimbal oder auf der Schulter ins Gleichgewicht und hält zugleich Medienschacht und Anschlüsse frei, die ein großer Akku sonst verdeckt. Bei Verwendung der Tilta-Oberplatte lässt sich eine Sicherungslasche ergänzen, die der Platte einen weiteren Kontaktpunkt zum Käfig gibt.

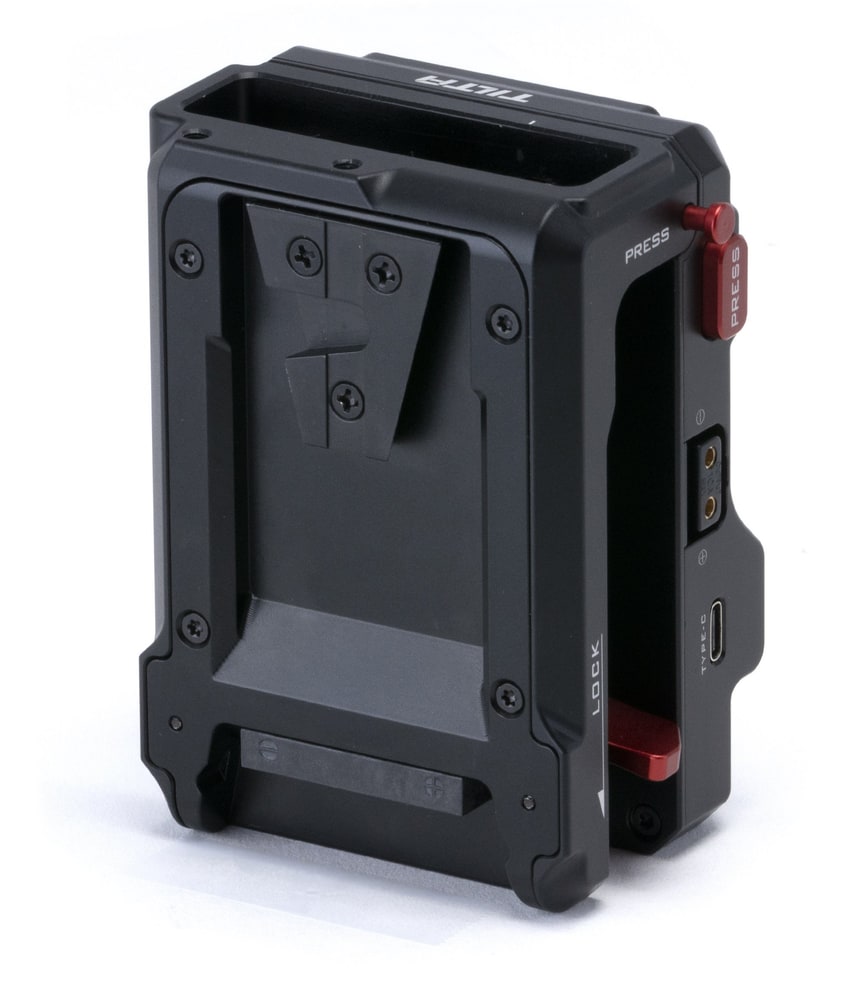

Zweimal LEMO, P-Tap und USB-C

Die Platte führt zweimal 14,8 V über 2-Pin-LEMO heraus, einmal P-Tap mit 14,8 V und einmal USB-C. Dazu kommen die Kontakte für die Stromversorgung des I/O-Moduls. Die Gesamtentnahme über alle Hilfsausgänge beträgt laut Hersteller höchstens 7,5 A, der Gleichspannungsausgang arbeitet im Bereich 11–17,5 V.

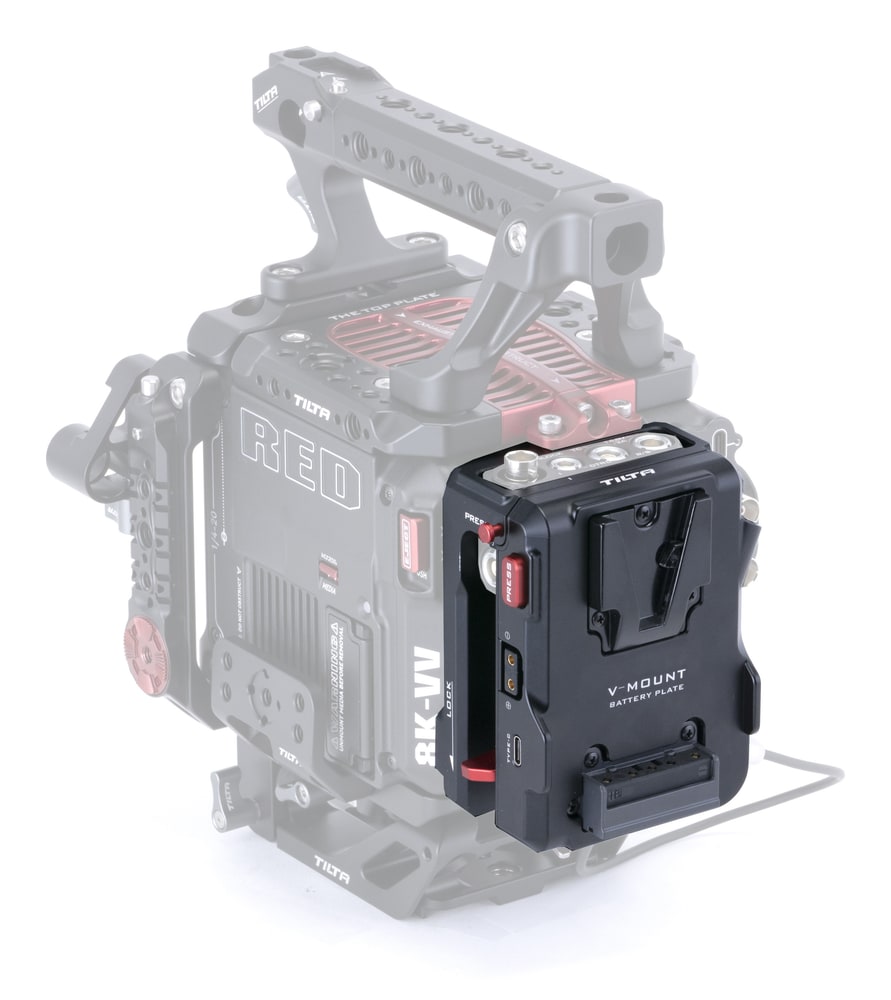

Zwei Kontaktpunkte an der Kamera

Die Platte wird auf den Micro-V-Mount der RED V-RAPTOR gesetzt und ersetzt ihn durch einen vollwertigen V-Mount. Zusammen mit der Tilta-Oberplatte lässt sich die Sicherungslasche der Akkuplatte montieren, die einen zweiten Kontaktpunkt zwischen Platte und Käfig schafft — die Verbindung trägt dann auch einen großen Akku, wenn die Kamera bewegt wird.

Worauf zu achten ist

Dies ist die Ausführung V-Mount. Die Gold-Mount-Version ist beim Hersteller ein eigener Artikel (ESR-T08-BP-AB) und in unserem Sortiment nicht enthalten.

Das Advanced-I/O-Modul liegt nicht bei — die Platte bietet dafür Steckplatz und Stromversorgung.

Die Sicherungslasche der Akkuplatte, die einen weiteren Kontaktpunkt zum Käfig schafft, wird separat gekauft und setzt die Tilta-Oberplatte voraus.

Der Akku liegt nicht bei.

Kompatibilität

Der Hersteller nennt die Platte für RED V-RAPTOR und RED KOMODO-X.
