Tilta 15mm LWS Baseplate for RED V-RAPTOR

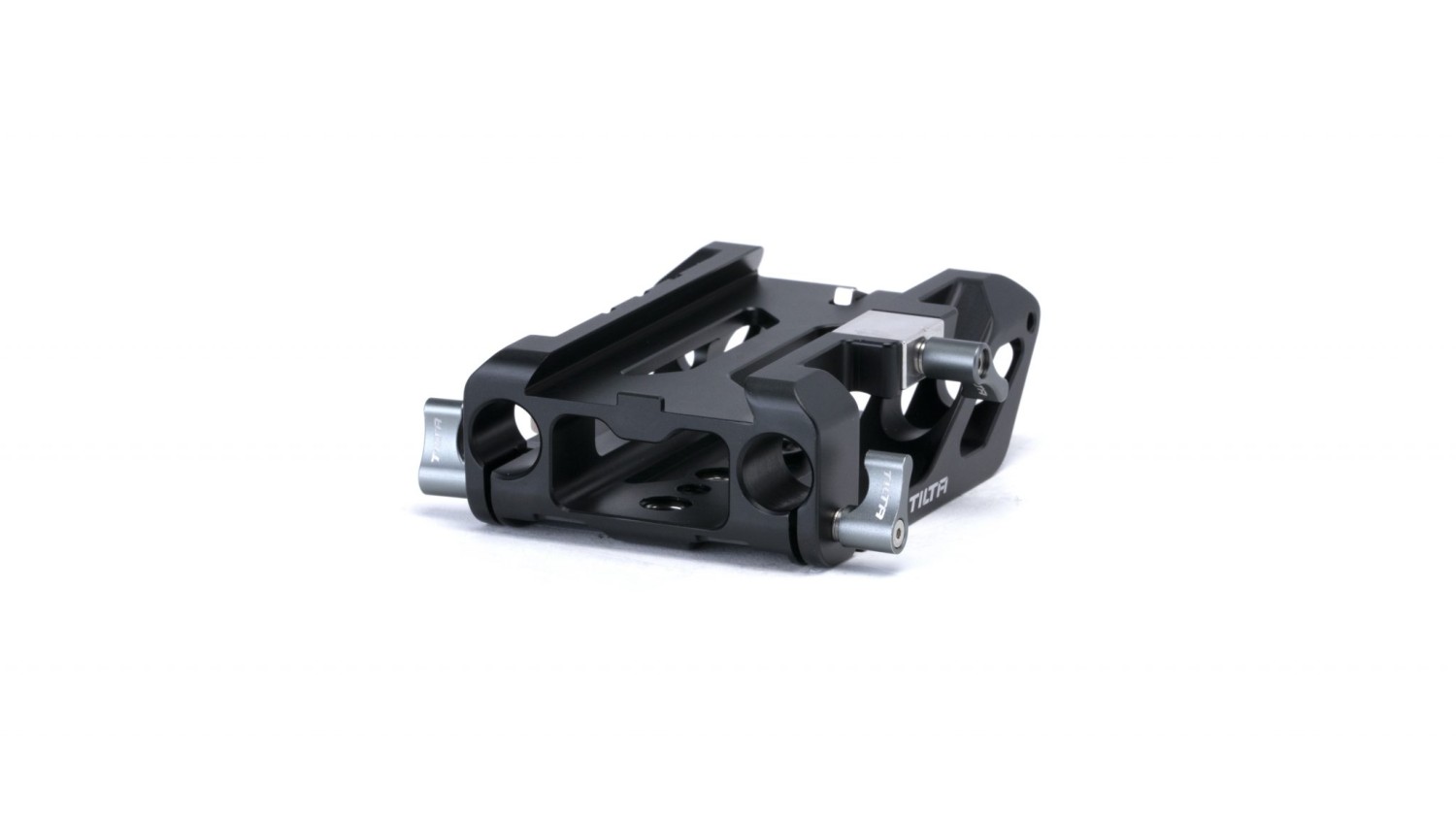

Die Tilta 15mm LWS Baseplate for RED V-RAPTOR ist eine Grundplatte, die der RED V-RAPTOR eine Unterstützung für 15-mm-Rohre gibt — und damit Matte Boxes und Follow-Focus-Systeme. Sie wird direkt auf den Tilta Full Camera Cage für V-RAPTOR gesetzt, hält über eine Schnellwechselverbindung mit Sicherungsstift und hat unten eine Aufnahme für die Dovetail-Platte Tilta Standard sowie Gewinde 1/4″-20 und 3/8″-16 für fremde Schnellwechselplatten.

Die Grundplatte Tilta 15mm LWS für RED V-RAPTOR ist das Teil, mit dem ein Aufbau um die Kinokamera erst sinnvoll wird: Sie bringt die Unterstützung für 15-mm-Rohre, an die Matte Box, Follow Focus oder Objektivstütze kommen. Sie selbst wird auf den Tilta Full Camera Cage für V-RAPTOR gesetzt und schließt unten an die Dovetail-Platte sowie an fremde Schnellwechselplatten an.

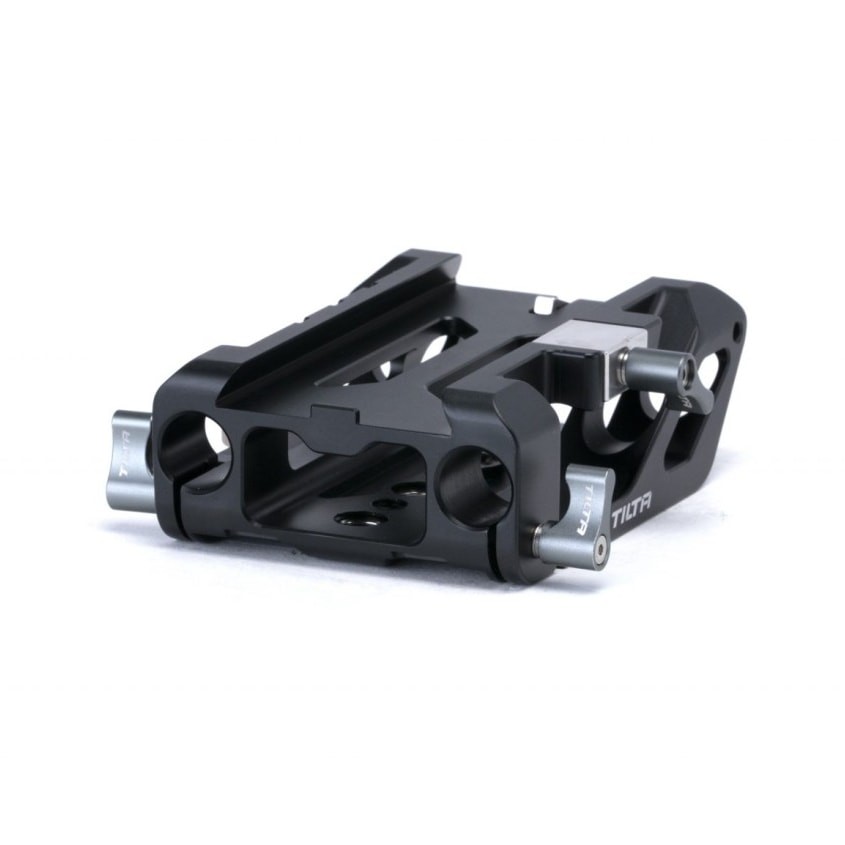

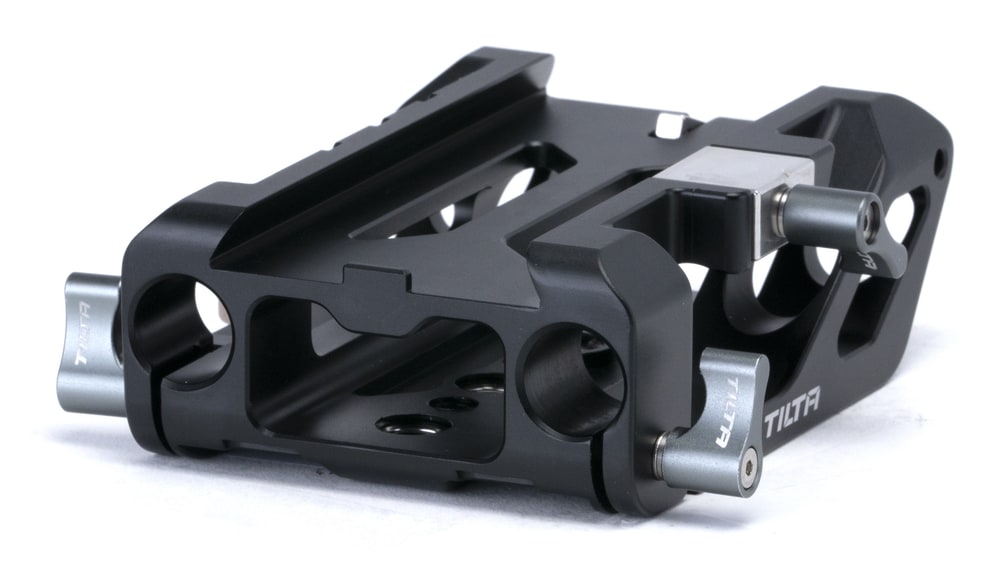

15-mm-Rohre für Matte Box und Follow Focus

Die Platte trägt Rohrhalter für 15-mm-Rohre, sodass an der RED V-RAPTOR Zubehör angesetzt werden kann, das sich auf Rohre stützt — Matte Box, Follow-Focus-System, Objektivstütze oder Schärfemotor. Die Rohre werden mit den Feststellhebeln von Tilta gesichert, die sich von Hand anziehen lassen: Werkzeug ist nicht nötig, und sie halten die Position auch dann, wenn der Aufbau bewegt wird.

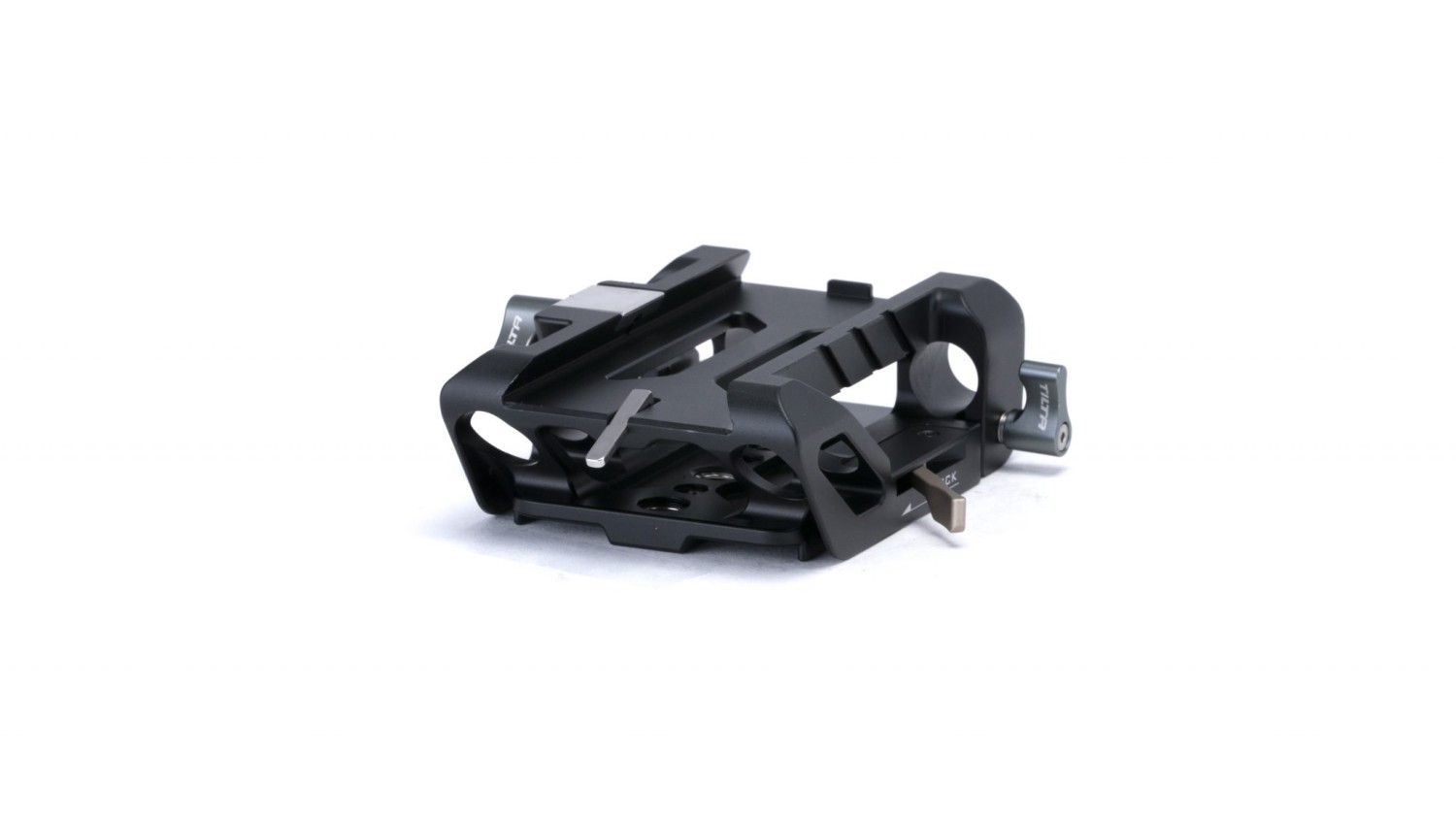

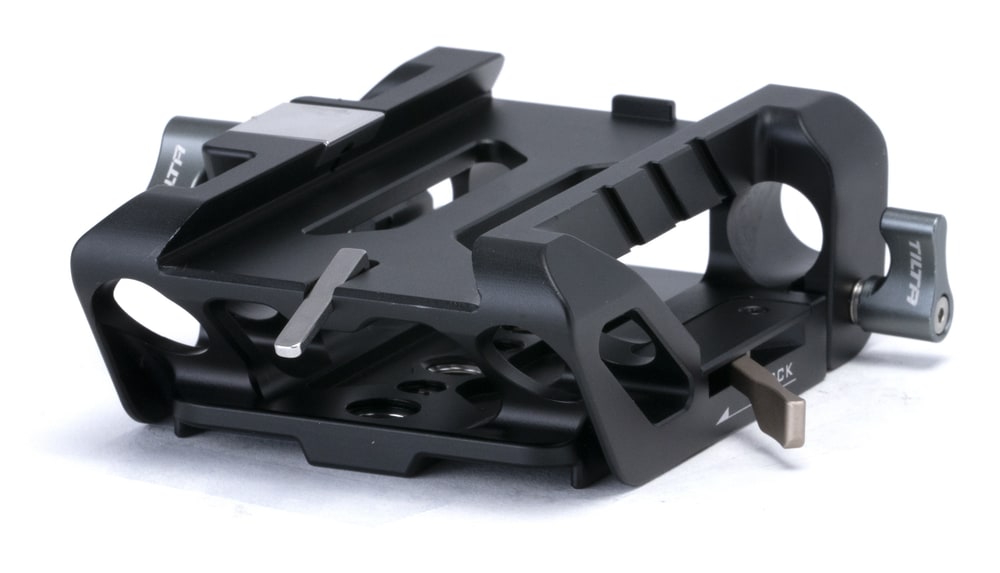

Sitzt auf dem Käfig und wird mit Sicherungsstift verriegelt

Die Platte ist direkt für den Tilta Full Camera Cage für RED V-RAPTOR ausgelegt. Der Käfig rastet über eine Schnellwechselverbindung ein, sodass die Kamera jederzeit abgenommen und ohne Nachjustieren wieder aufgesetzt werden kann. Der eingebaute Sicherungsstift verriegelt die Verbindung zusätzlich, damit die Kamera auch beim Tragen und beim Arbeiten aus der Hand sicher auf der Platte bleibt.

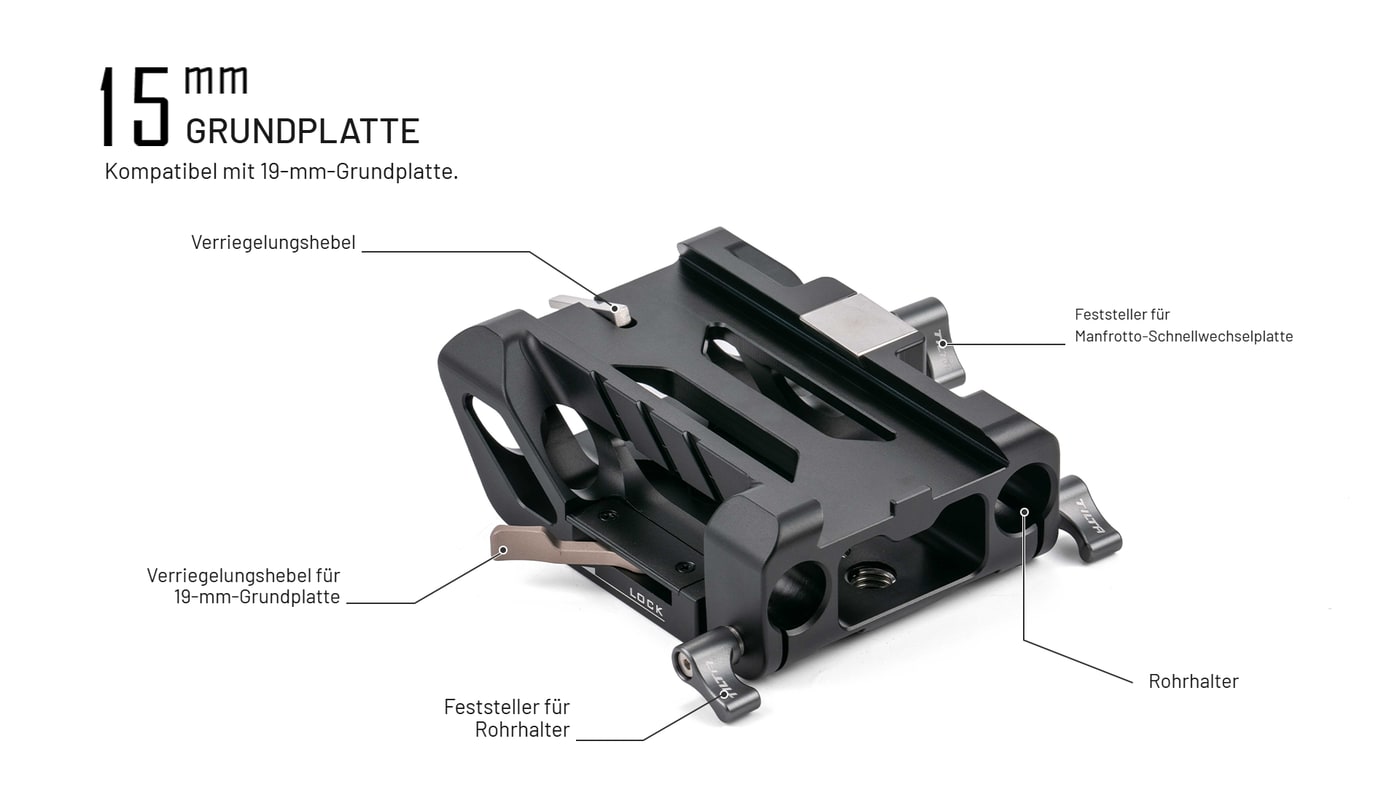

Was sich wo an der Platte befindet

Die Zeichnung des Herstellers zeigt die Bedienelemente der Platte: den Verriegelungshebel für den Käfig, den Verriegelungshebel für die 19-mm-Grundplatte, den Feststeller für den Rohrhalter, den Feststeller für die Manfrotto-Schnellwechselplatte und den Rohrhalter selbst. Laut derselben Zeichnung ist die Platte mit einer 19-mm-Grundplatte kompatibel.

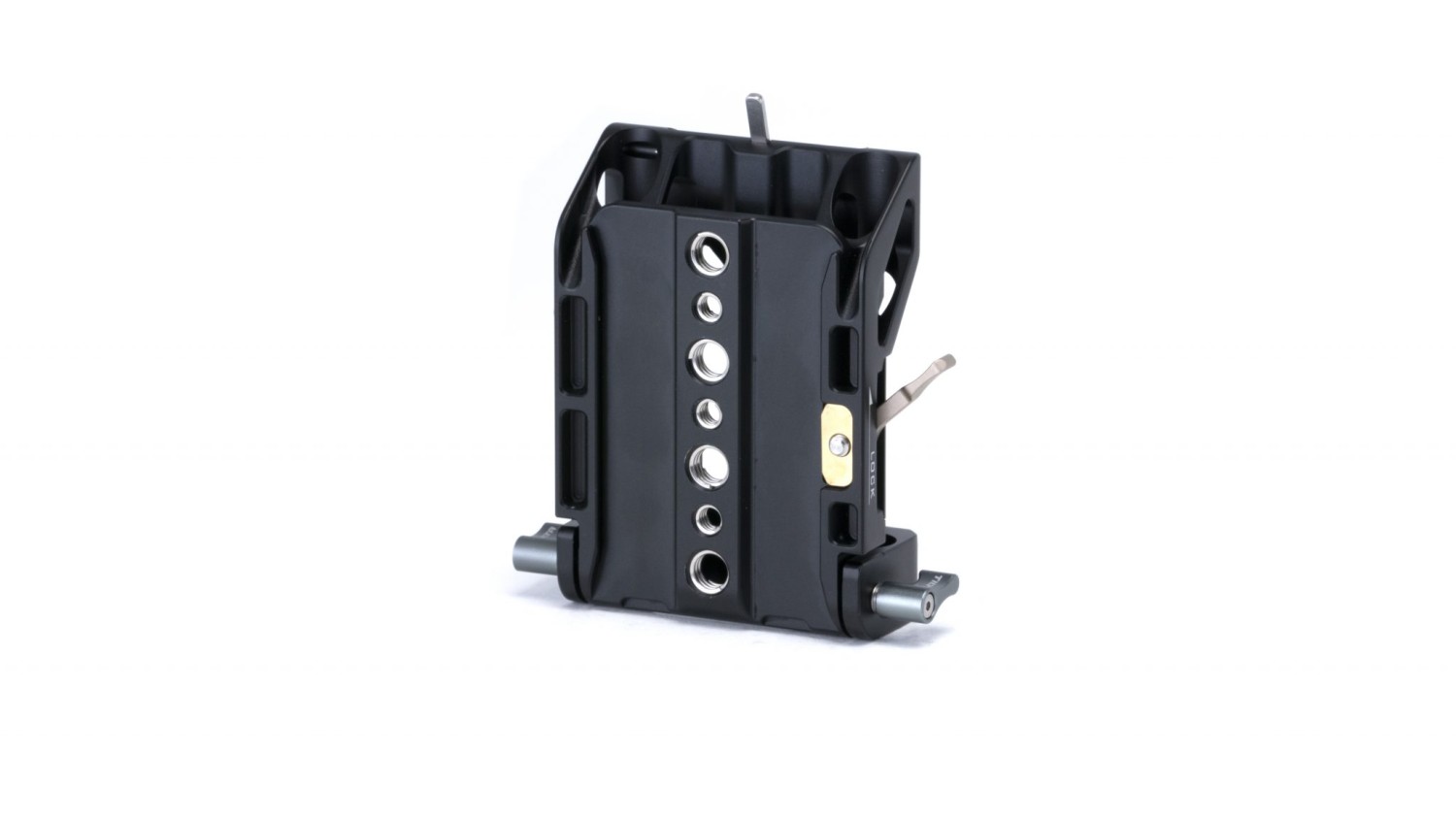

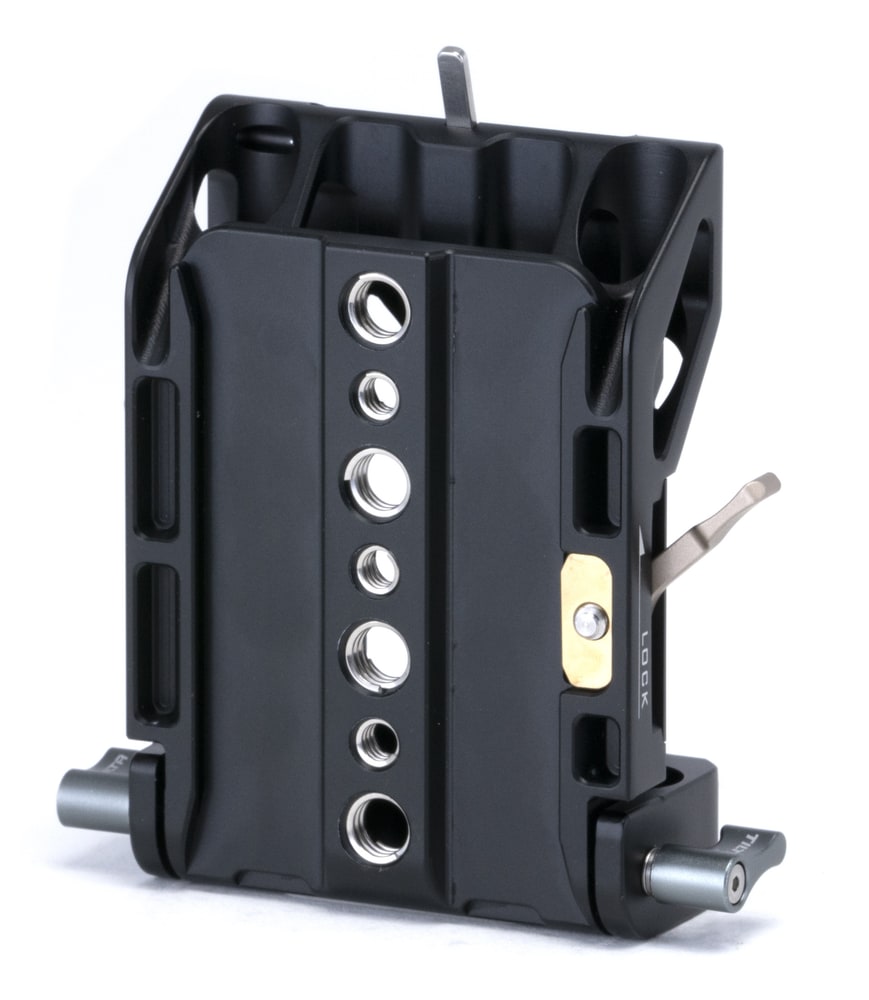

Unten Dovetail-Platte sowie Gewinde 1/4″-20 und 3/8″-16

An der Unterseite sitzt eine Aufnahme, die an die Dovetail-Platte Tilta Standard anschließt; an den ARRI-Standard kommt die Platte über die optionale Mehrzweckplatte Tilta Standard to ARRI Standard. Wer kein Dovetail nutzt, schraubt die Platte über die Gewinde 1/4″-20 und 3/8″-16 auf eine fremde Schnellwechselplatte — und für die Manfrotto-Schnellwechselplatte gibt es einen eigenen Feststeller.

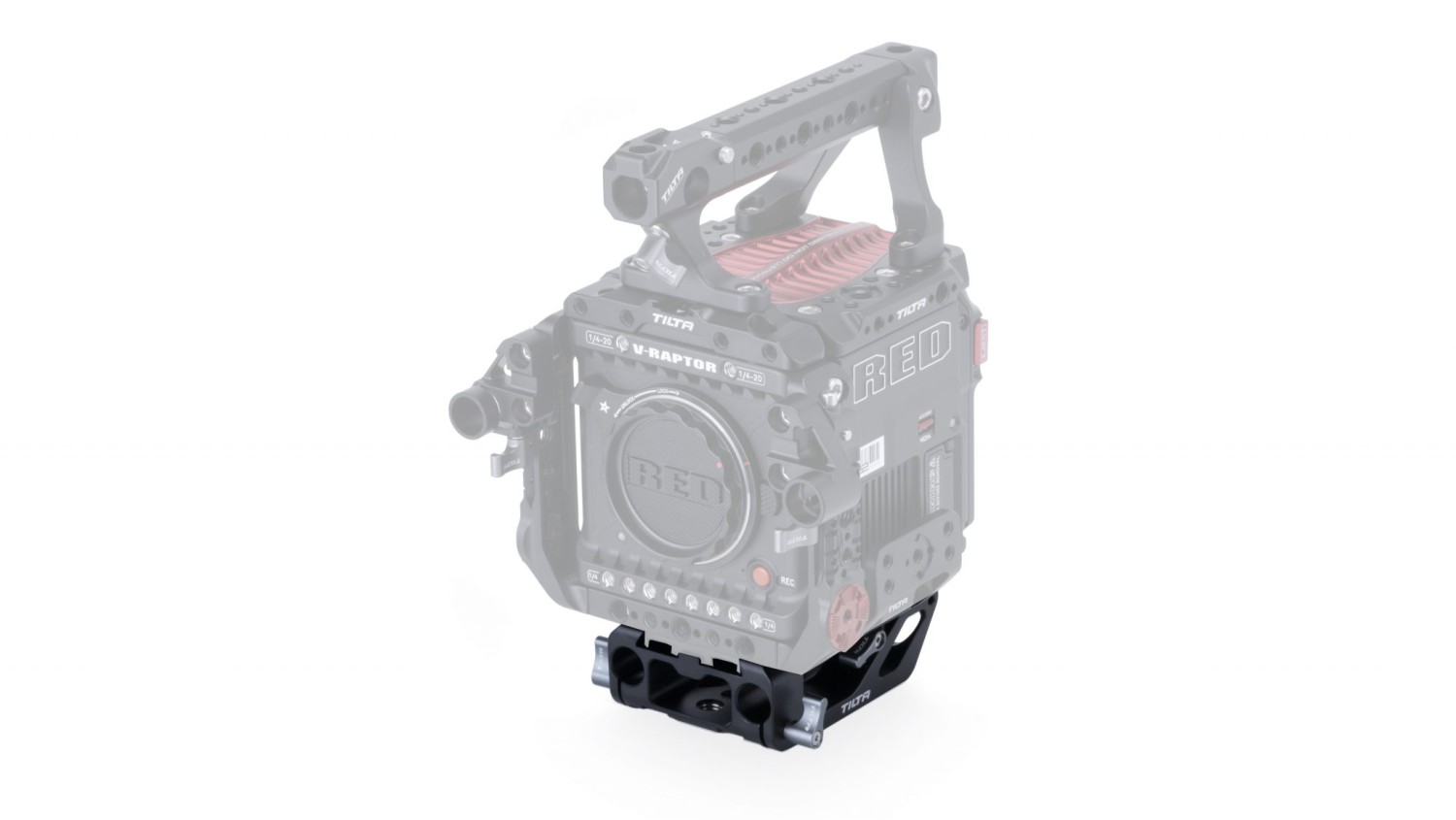

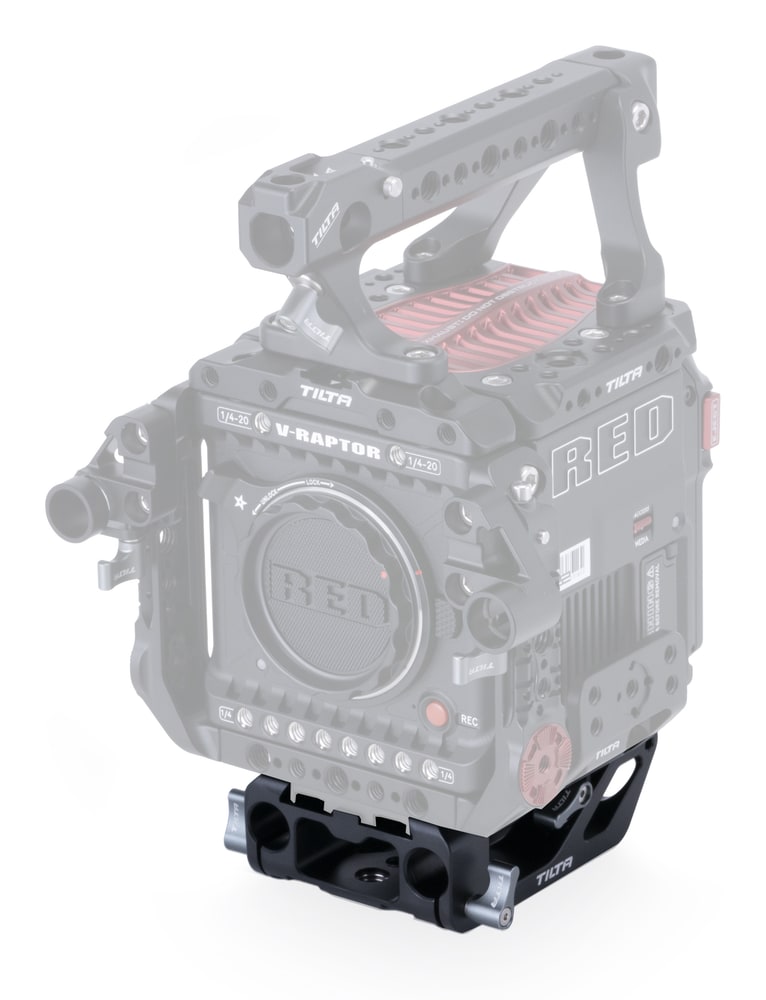

Die Basis des Aufbaus mit der RED V-RAPTOR

Im Aufbau ist die Grundplatte das Teil, das alles andere trägt: Die Kamera im Käfig sitzt darauf, die Rohre führen nach vorn zur Matte Box, und unten kommt das Ganze auf Stativkopf, Schulterstütze oder Dovetail-Platte. Die Konstruktion besteht aus Aluminiumlegierung und Edelstahl, die Platte wiegt 349 g und belastet den Aufbau damit kaum.

Kompatibilität

Der Hersteller nennt die Platte für die Kamera RED V-RAPTOR und für den Tilta Full Camera Cage für RED V-RAPTOR.

Laut Zeichnung des Herstellers ist die Platte mit einer 19-mm-Grundplatte kompatibel.

Der Anschluss an den ARRI-Standard setzt die optionale Mehrzweckplatte Tilta Standard to ARRI Standard voraus; sie gehört nicht zum Lieferumfang.

Worauf zu achten ist

Der Lieferumfang enthält nur die Grundplatte selbst — weder Käfig noch 15-mm-Rohre oder eine Schnellwechselplatte.

Der Hersteller veröffentlicht keine Maße der Platte selbst; die Angabe „6,5 × 4,5 × 4″" in seiner Tabelle betrifft die Verpackung und steht deshalb nicht in den technischen Daten.
