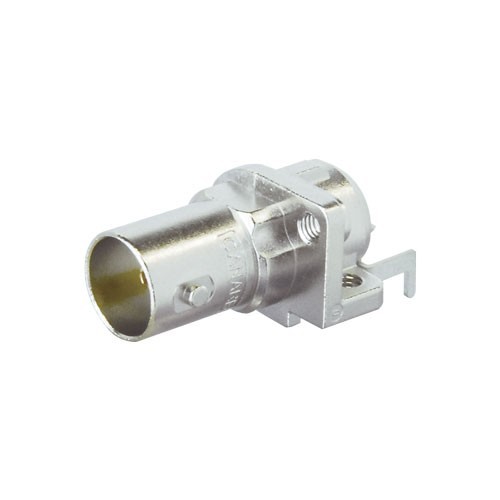

Canare BCJ-BPLHA 75-Ohm-BNC-Leiterplattenbuchse, gewinkelt

BNC-Buchse 75 Ω für die Montage auf einer Leiterplatte mit rechtwinkligen Anschlüssen. Die Befestigung an der Platte erfolgt von vorne mit einer M2,6-Schraube, der Anschlussabstand beträgt 16 mm. Der Mittelkontakt besteht aus vergoldetem Berylliumkupfer.

Canare BCJ-BPLHA ist eine BNC-Buchse für 75-Ω-Videosignale, die für die Montage auf einer Leiterplatte vorgesehen ist. Die Anschlüsse sind rechtwinklig angeordnet, sodass die Leiterplatte parallel zur Frontplatte liegt.

Die Buchse wird von vorne mit einer M2,6-Schraube an der Frontplatte befestigt – sie lässt sich also von der Vorderseite des Geräts aus montieren, ohne dass man ins Innere greifen muss. Der Abstand zwischen den Anschlüssen beträgt 16 mm, was eine sehr dichte Bestückung der Frontplatte ermöglicht. Die abgewinkelte Ausführung lässt sich zudem an der Leiterplatte festschrauben, sodass sie sich beim Löten nicht verschiebt und die Arbeit zügig von der Hand geht.

Buchsen für die Montage auf einer Leiterplatte senken den Preis für die Bestückung spürbar: Die Verbindungsleitungen zwischen Platine und Panel sowie deren Endbearbeitung entfallen.

Der Mittelkontakt besteht aus Berylliumkupfer mit guten elastischen Eigenschaften und ist vergoldet. Die Rückflussdämpfung beträgt bei der abgewinkelten Ausführung 26 dB und mehr bis 1,5 GHz sowie 20 dB und mehr bis 3 GHz.

Zwei Hinweise des Herstellers: Der Abstand der Befestigungslöcher in der Leiterplatte ist beim BCJ-BPLHK anders als beim BCJ-BPLHA, sodass die Modelle nicht eins zu eins austauschbar sind; außerdem dürfen Steckverbinder für die Leiterplattenmontage nach dem Löten grundsätzlich nicht gewaschen werden.
