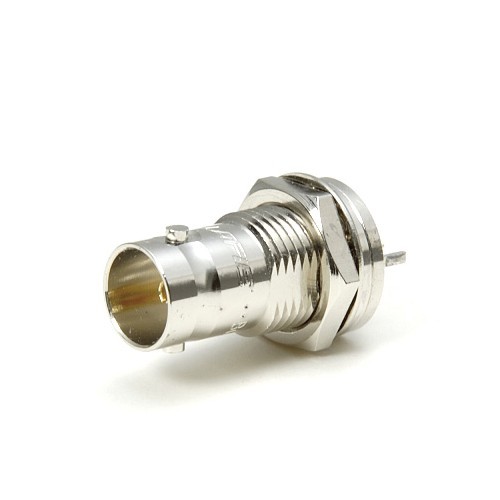

Canare BCJ-FPC 75-Ohm-BNC-Leiterplattenbuchse, Mutterbefestigung von vorn

BNC-Buchse 75 Ω für die Montage auf einer Leiterplatte: gerade Anschlüsse, Befestigung an der Platte erfolgt von vorne mit einer Mutter. Mittelkontakt aus vergoldetem Berylliumkupfer, Rückflussdämpfung 26 dB und mehr bis 1 GHz.

Canare BCJ-FPC ist eine BNC-Buchse für 75-Ω-Videosignale, die für die Montage auf einer Leiterplatte vorgesehen ist. Die Anschlüsse sind gerade, und die Buchse wird von vorne mit einer Mutter an der Platte befestigt, sodass sie von der Vorderseite des Geräts aus festgezogen werden kann.

Buchsen für die Leiterplattenmontage sparen Arbeit und Geld: Die Verkabelung zwischen Leiterplatte und Frontplatte entfällt, ebenso wie das Abisolieren und Bestücken der Steckverbinder mit Verbindungskabeln.

Der Mittelkontakt besteht aus Berylliumkupfer mit guten elastischen Eigenschaften und ist vergoldet. Die Rückflussdämpfung beträgt 26 dB und mehr bis 1 GHz.

Soll die Buchse vom Panel isoliert werden, wird bei der Ausführung mit vorderer Mutter das Isolationsset Canare IU-7/16 verwendet und die Montageöffnung entsprechend dessen Abmessungen gebohrt.

Der Hersteller weist darauf hin, dass Steckverbinder für die Leiterplattenmontage nach dem Löten grundsätzlich nicht gewaschen werden dürfen.
