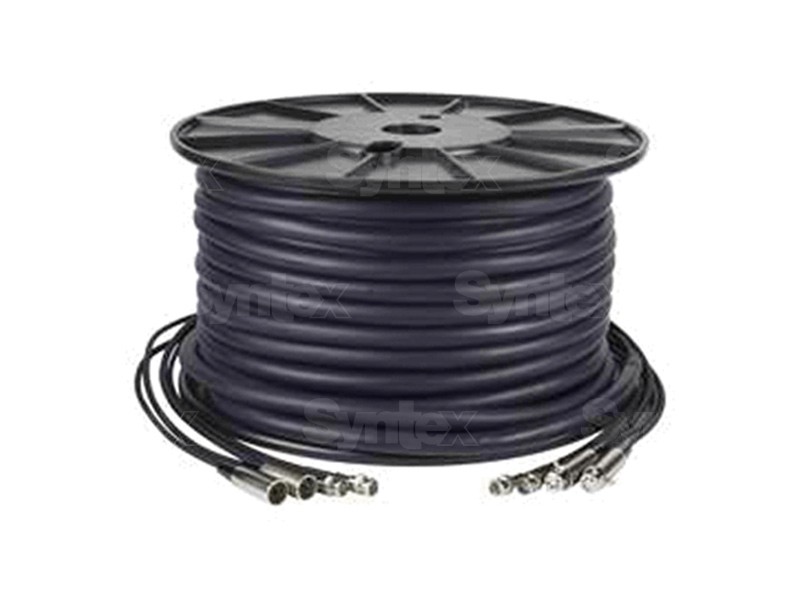

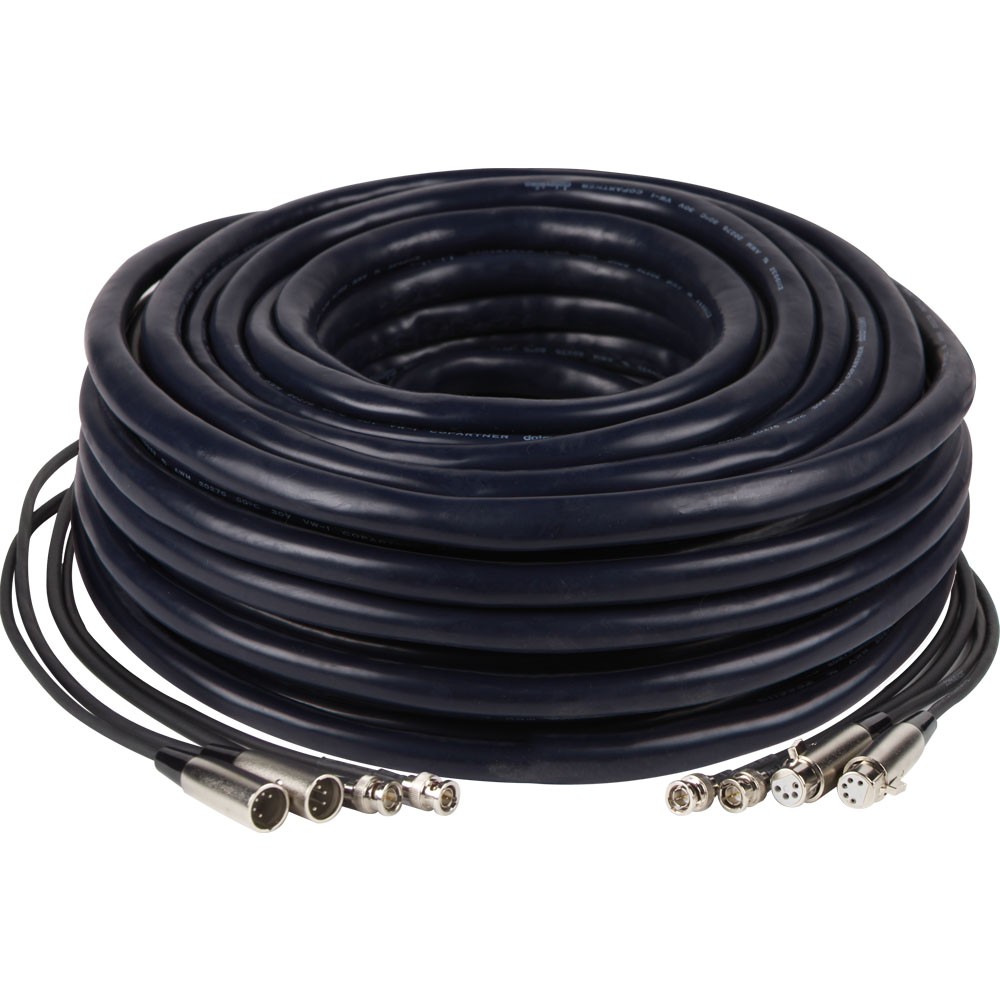

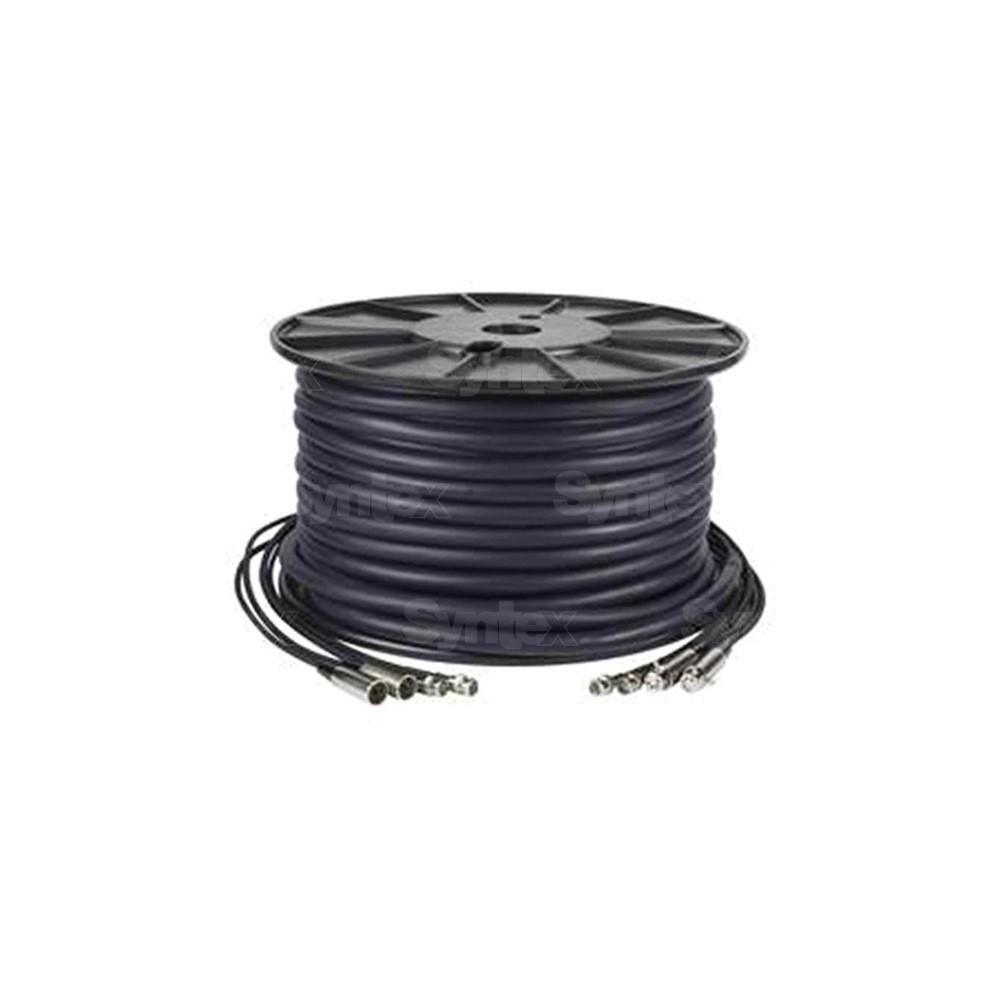

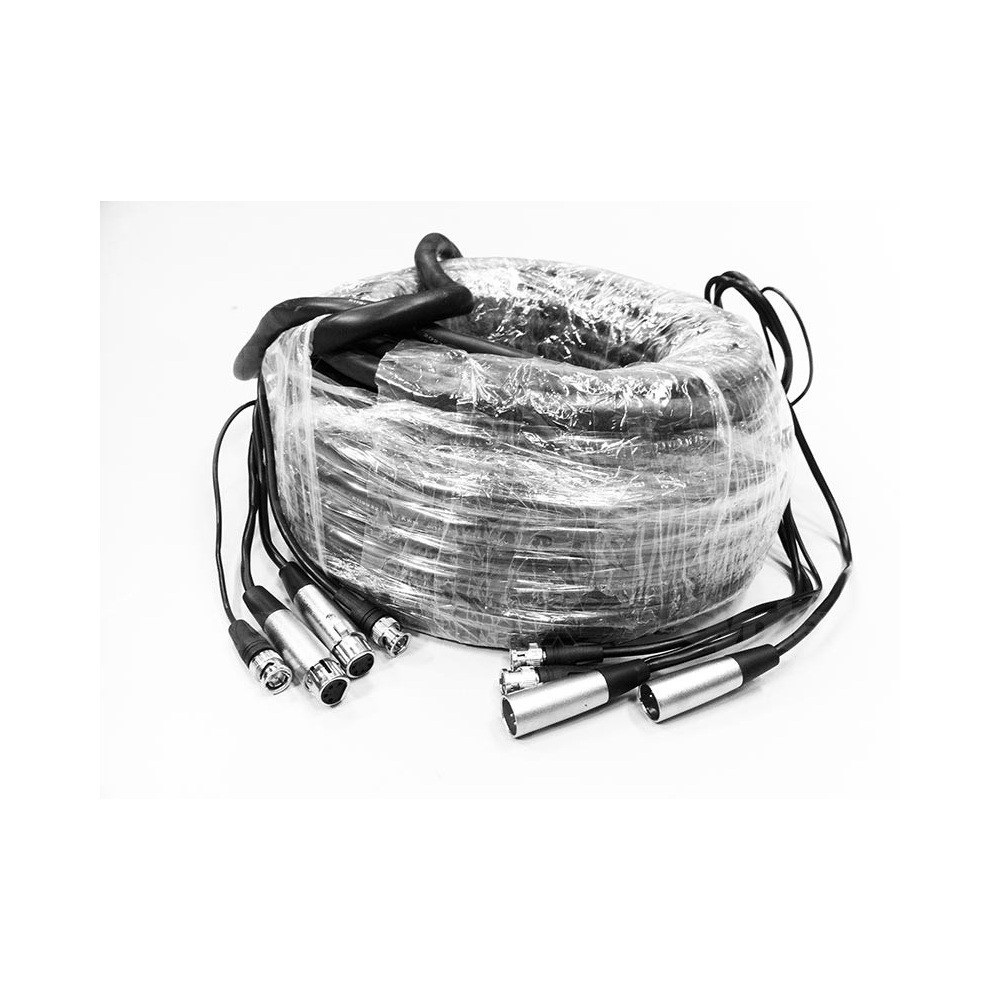

Datavideo CB-22H, 30m

Das Datavideo CB-22H ist ein 30 m langes All-in-One-Kabel zur Verbindung einer Kamera mit einem mobilen Studio oder Videomischer. In einem Kabelstrang führt es Stromversorgung, Intercom und Tally, das Hauptsignal HD/SD-SDI sowie ein analoges Rückbild für einen Kontrollmonitor. Es eignet sich für Datavideo-OBV- und Mobilstudio-Setups und unterstützt HD/SD-SDI-Übertragung bis 1080i.

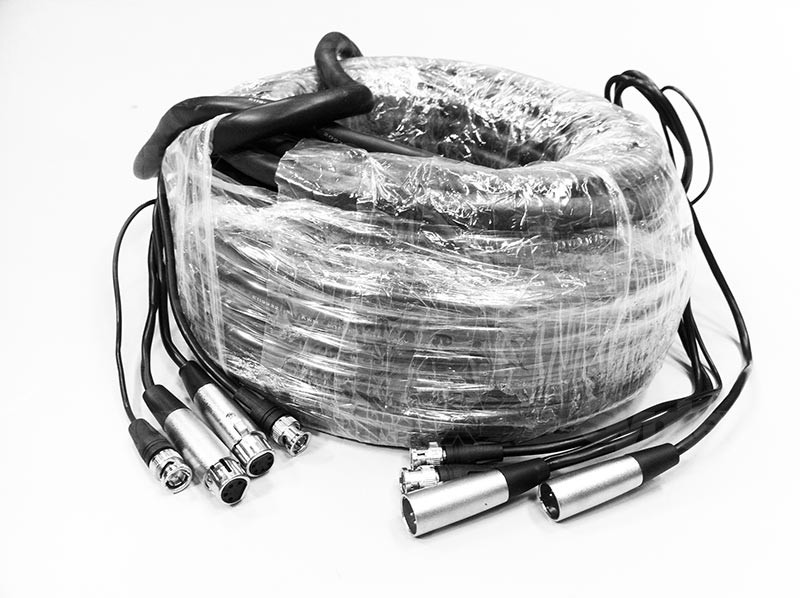

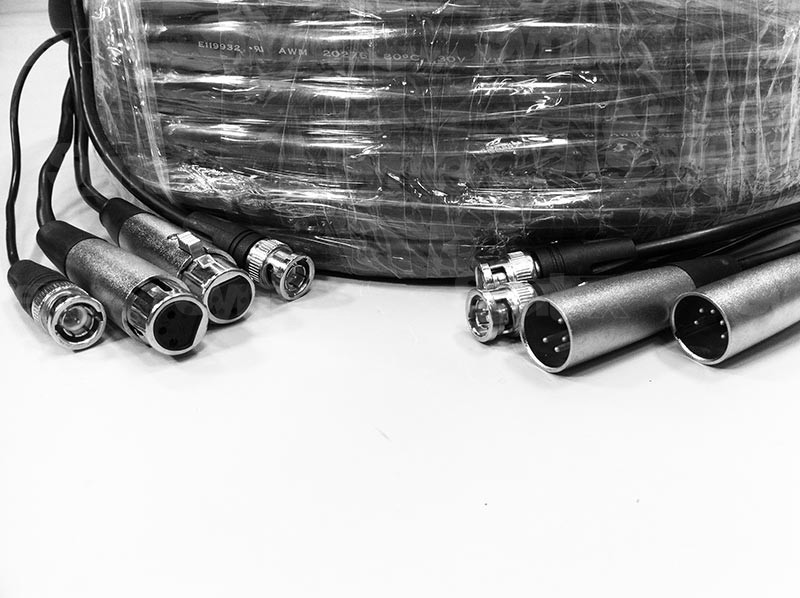

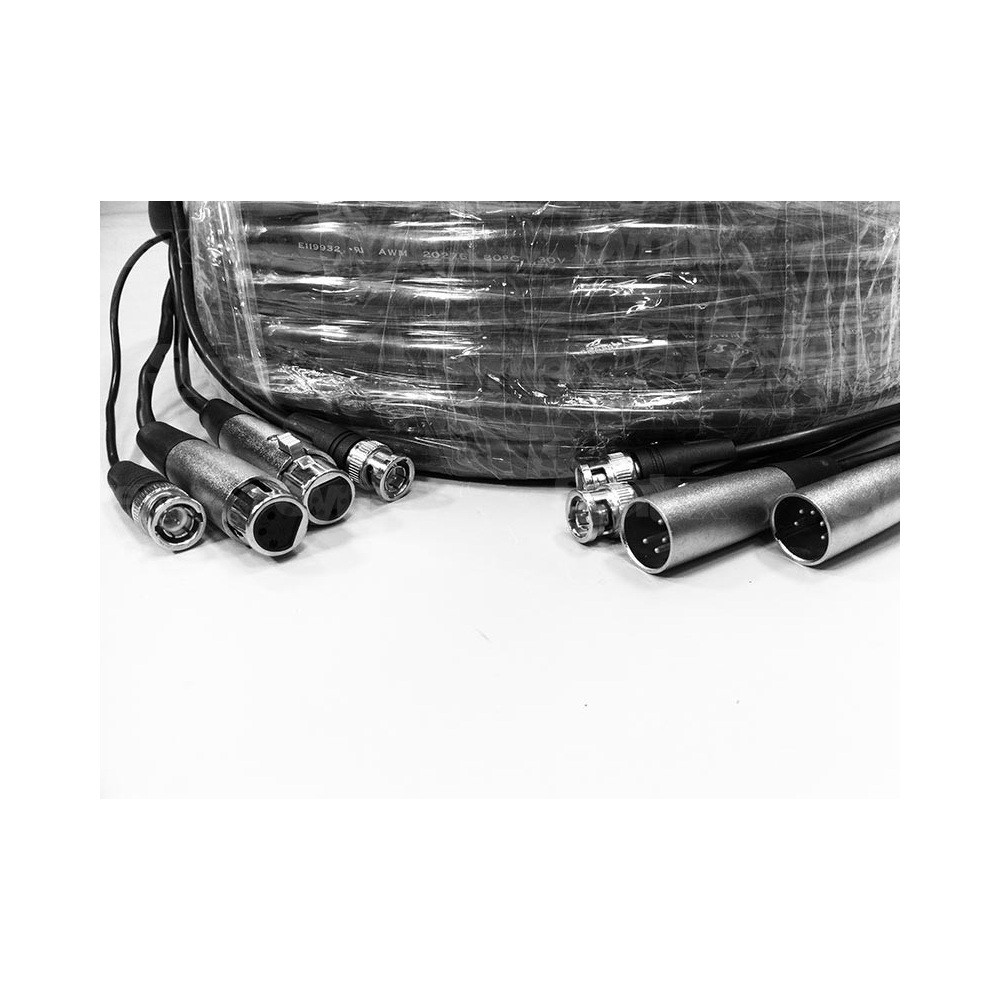

• 1× 4-poliges XLR-Stromkabel
• 1× 5-poliges XLR-Übertragungskabel für Intercom und Tally
• 1× 1,5C-2V-Koaxialkabel mit 75 Ω für das Hauptvideosignal
• 1× 1,5C-2V-Koaxialkabel mit 75 Ω für das Rückvideosignal

EIN KABEL FÜR VIER SIGNALWEGE

Das CB-22H überträgt Stromversorgung, Intercom mit Tally, das Hauptvideosignal und das Rückbild zwischen Kamera und mobilem Studio. Ein 30-m-Kabelstrang vereinfacht den Anschluss am Kamerastandort.

30 mHD/SD-SDI bis 1080i4 Signalwege

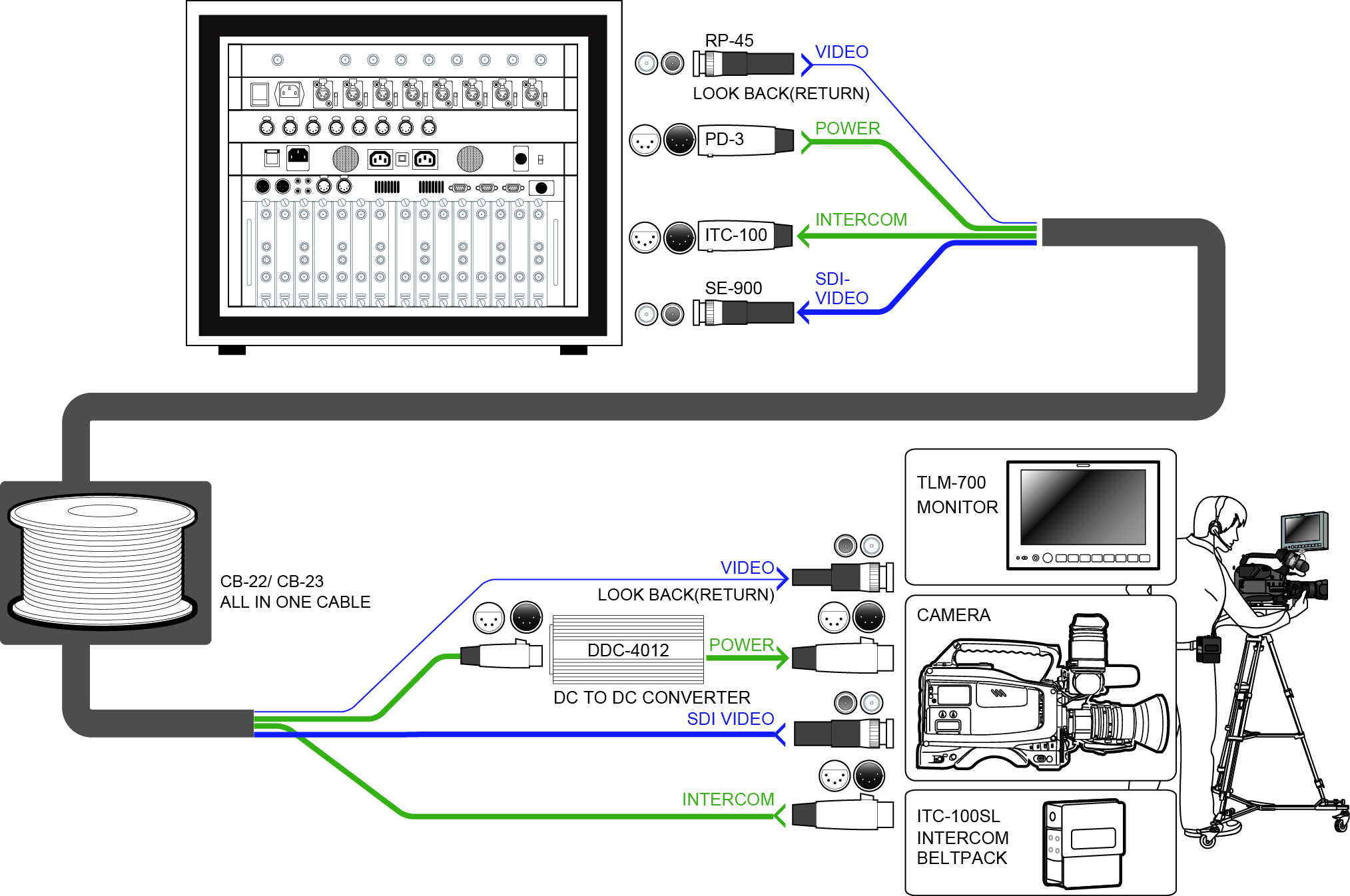

VIER LEITUNGEN IN EINEM STRANG

Separate Leitungen führen 4-polige XLR-Stromversorgung, 5-poliges XLR-Intercom/Tally, das Hauptsignal HD/SD-SDI über 75-Ω-BNC und ein zweites 75-Ω-BNC für analoges Rückvideo. So kann die Bedienperson das Rückbild am Monitor kontrollieren, während die Kamera mit dem Studiosystem verbunden bleibt.

30 m · HD/SD-SDI bis 1080i · 4 Signalwege

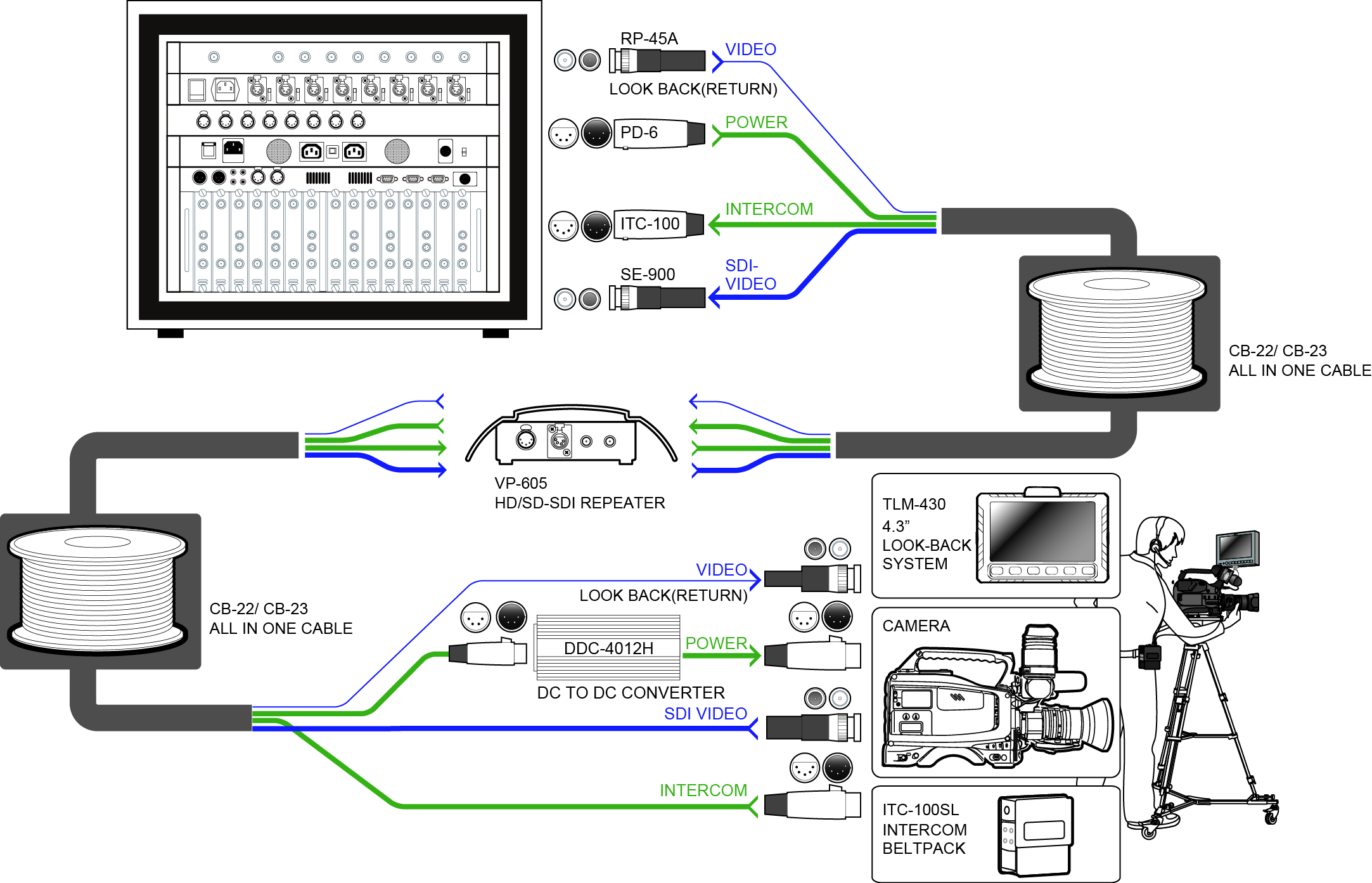

SYSTEM MIT VP-605H-REPEATER

Das Kabel CB-22H ist mit dem Power-Center PD-6, dem Wandler DDC-4012H und dem Repeater VP-605H kompatibel. Das Kabel CB-22 ohne H ist für PD-3, DDC-2512 und DDC-4012 vorgesehen, nicht für den PD-6.

VP-605H · DDC-4012H · CB-22H
