Datavideo TLM-170VR 17,3-Zoll-Full-HD-IPS-LCD-Rackmonitor

Der Datavideo TLM-170VR ist ein 17,3-Zoll-Full-HD-Produktionsmonitor für den Einbau in ein 7RU-Rack in Übertragungswagen, Satellitenproduktionswagen und Regieräumen. Er empfängt ein 3G/HD/SD-SDI-Signal und zwei HDMI-Signale; der SDI-Loop-Through-Ausgang ermöglicht die Weiterleitung des Signals an ein anderes Gerät. Das Display mit einer Auflösung von 1920…

Weitere Informationen

2 079 € inkl. MwSt. 1 732.5 € ohne MwSt.
-+
Verfügbarkeit
14-30 Tage

Alles Zubehör anzeigen

Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Datavideo TLM-170VR ist ein 17,3-Zoll-Full-HD-Produktionsmonitor für den Einbau in ein 7RU-Rack in Übertragungswagen, Satellitenproduktionswagen und Regieräumen. Er empfängt ein 3G/HD/SD-SDI-Signal und zwei HDMI-Signale; der SDI-Loop-Through-Ausgang ermöglicht die Weiterleitung des Signals an ein anderes Gerät. Das Display mit einer Auflösung von 1920 × 1080 und einem Betrachtungswinkel von 170° wird durch Waveform- und Vektorskop-Anzeigen, Pegelanzeigen, Timecode, Fokushilfe und Tally-Anzeige ergänzt.

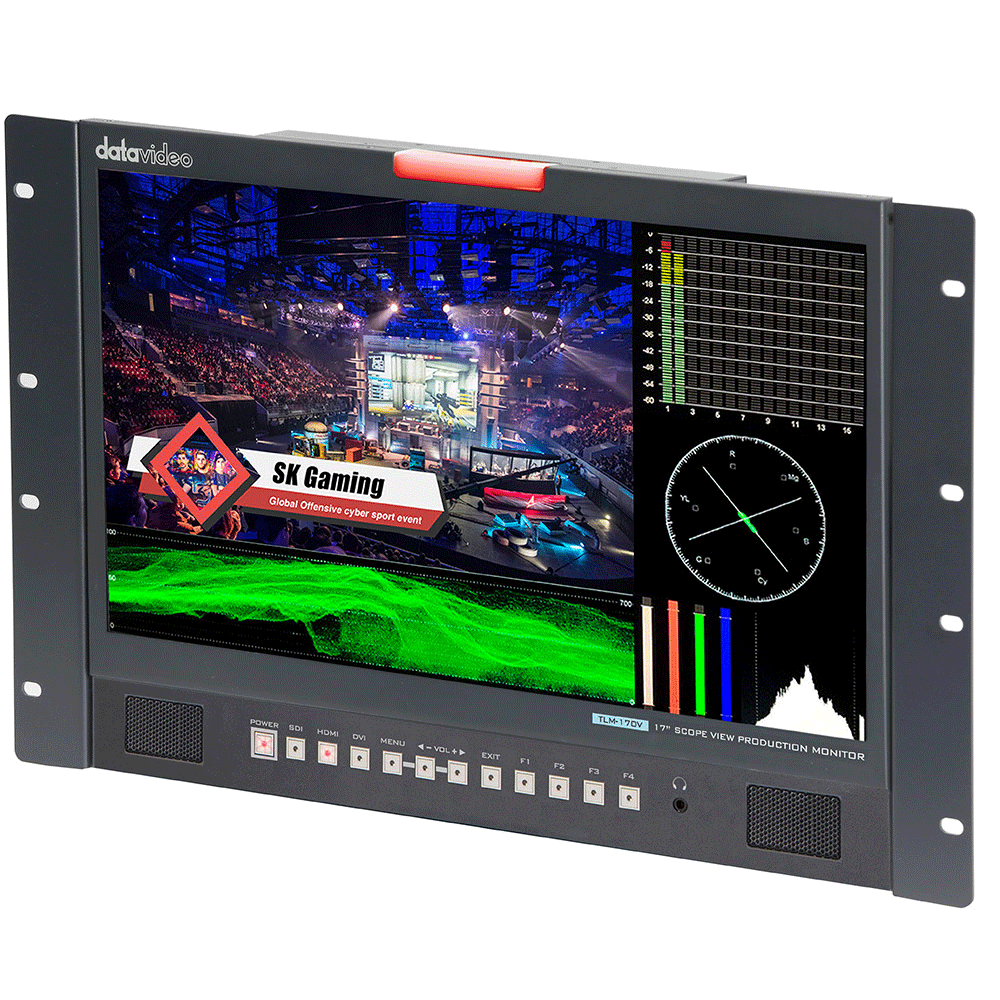

Datavideo TLM-170VR Rackmonitor

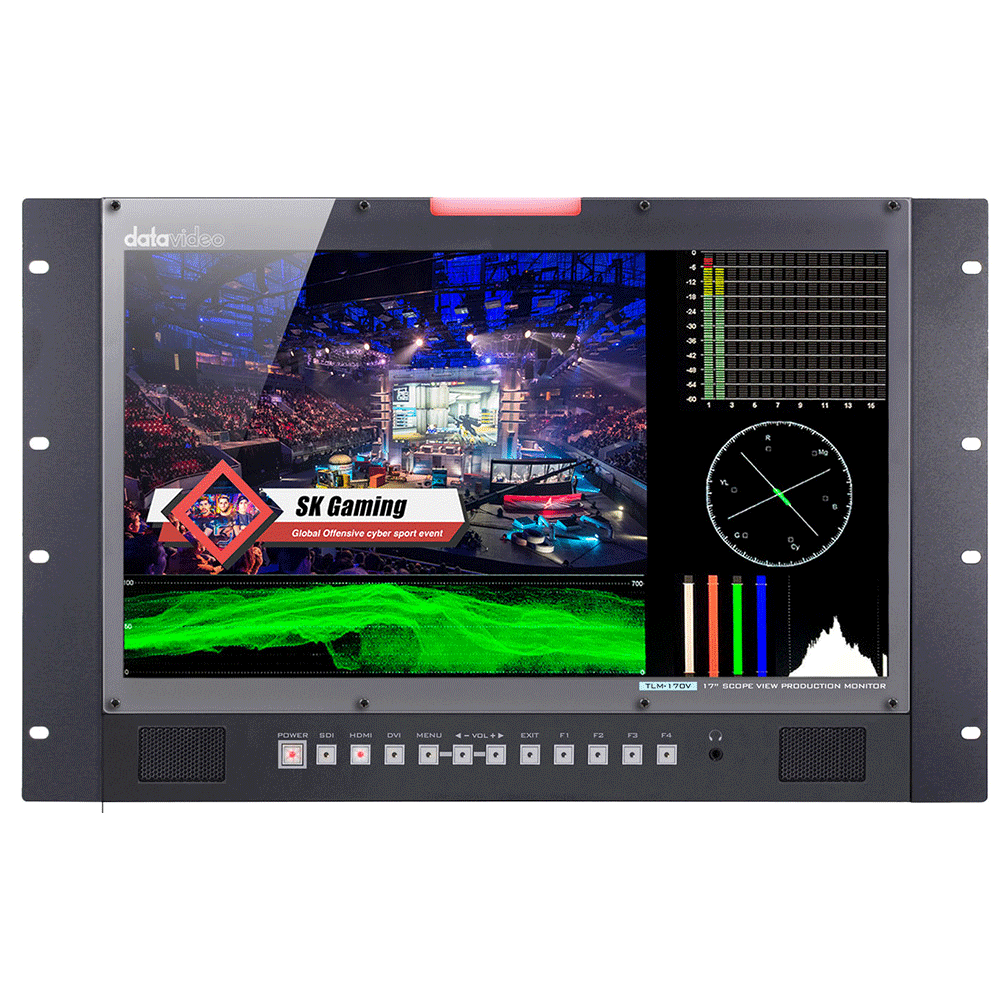

TLM-170VR 7RU-Rackmonitor

Der Datavideo TLM-170VR vereint einen 17,3-Zoll-Full-HD-Bildschirm mit Werkzeugen zur Bild- und Tonkontrolle in einer Rack-Ausführung für Übertragungswagen und feste Regieräume.

17,3-Zoll-Full-HD7RU-RackausführungSDI-↔-HDMI-Konvertierung

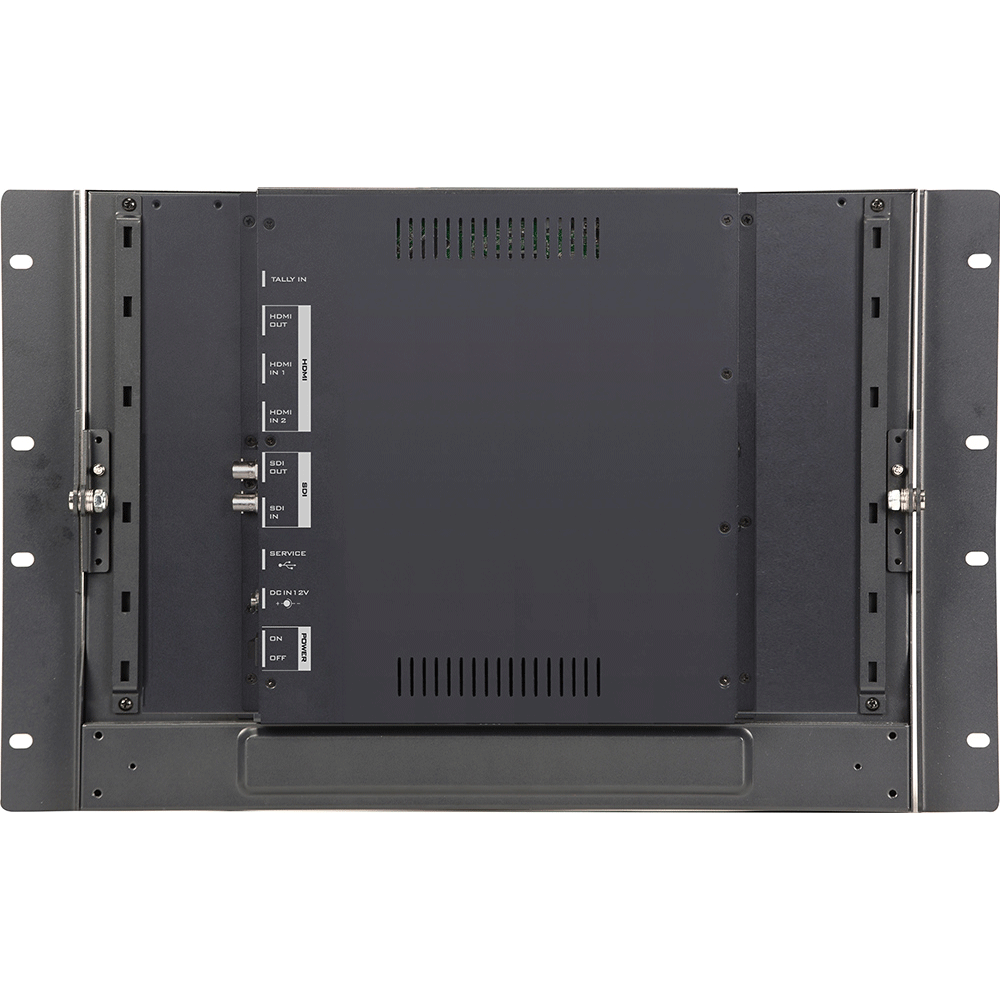

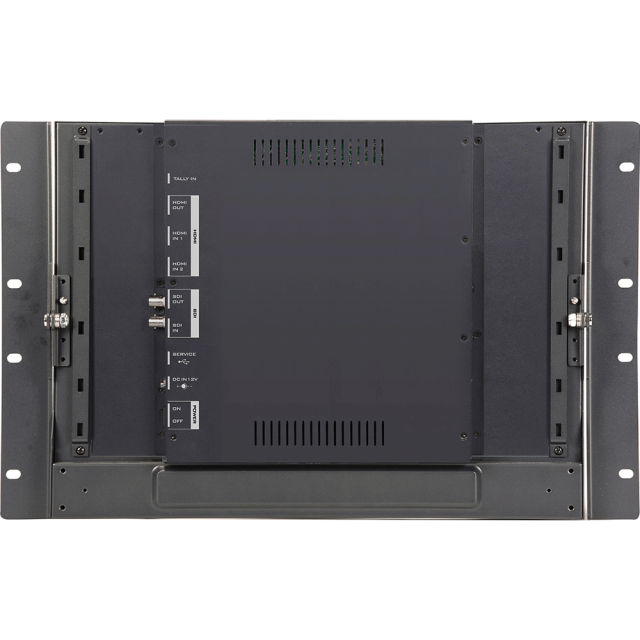

Rückseitiges Anschlussfeld des TLM-170VR

Eingänge und Durchschleifausgänge

Ein 3G/HD/SD-SDI-Eingang und zwei HDMI-Eingänge ermöglichen mehrere Videoquellen. SDI- und HDMI-Durchschleifausgänge erleichtern die Weitergabe der Signale an nachgeschaltete Geräte.

SDI- und HDMI-Konvertierung

Die integrierte Kreuzkonvertierung wandelt Videosignale zwischen SDI und HDMI um und unterstützt Produktionssysteme mit beiden Anschlusstypen.

Diagramm zur Kreuzkonvertierung zwischen SDI und HDMI

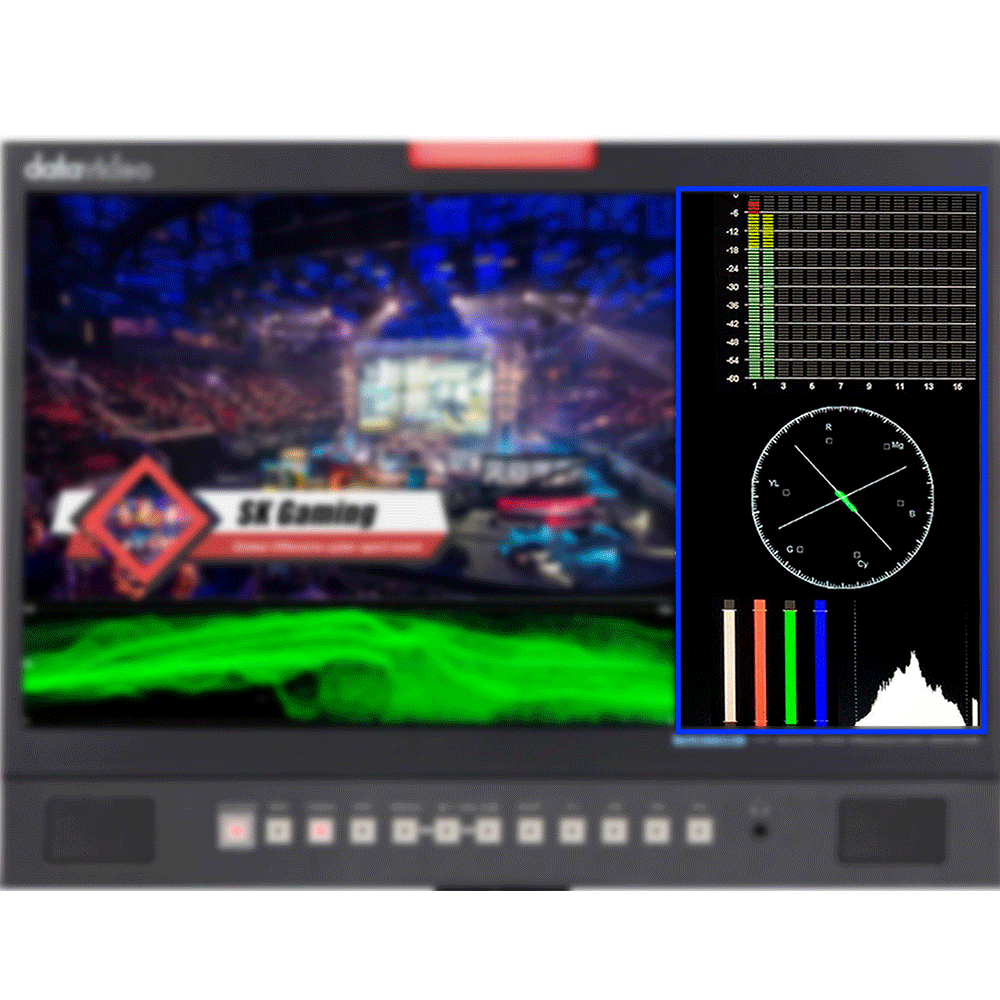

Wellenform und Vektorskop zur Bildkontrolle

Werkzeuge zur Signalkontrolle

Wellenform, Vektorskop, Pegelmessung und Timecode helfen bei der Prüfung des Eingangssignals. Focus Peaking, Vergrößerung, Pixel-zu-Pixel, Underscan und Check Field erleichtern die Detailkontrolle; Markierungen für Seitenverhältnis und Sicherheitsbereiche unterstützen die Bildausrichtung.

Tally für die Live-Produktion

Die integrierte Tally-Leuchte zeigt den Kamerastatus an: Rot signalisiert ein Live-Bild, Grün den Cued-Status.

Tally-Leuchte am TLM-170VR Monitor

VERPACKUNGSINHALT

  • 1× Monitor Datavideo TLM-170VR
  • 1× AC/DC-Netzteil, 12 V
  • 2× Rack-Montagesatz
  • 8× Schraube φ3,0 × 6 mm
  • 8 × Schraube M5 × 10 mm
  • 5× Kabelbinder

SPEZIFIKATIONEN

  • Display: 17,3″ mit LED-Hintergrundbeleuchtung
  • Gehäuse: 7RU-Rackausführung
  • Auflösung: 1920 × 1080
  • Betrachtungswinkel: H +89°/−89°, V +89°/−89°
  • Helligkeit / Kontrast: 300 cd/m² / 700:1
  • Videoeingänge: 1× 3G/HD/SD-SDI, 2× HDMI
  • Durchschleifausgänge: 1× 3G/HD/SD-SDI, 1× HDMI
  • Unterstützte Eingangsformate: 1080p (23,98/24/25/29,97/30/50/59,95/60 Hz), 1080i (50/59,94/60 Hz), 720p (50/59,94/60 Hz), 576i (PAL), 480i (NTSC)
  • Seitenverhältnis: 16:9, 4:3
  • Seitenverhältnis-Markierungen und Sicherheitsbereiche: unterstützt
  • Tally-Anzeige: Live (rot), Cued (grün)
  • Ton: 2 × Lautsprecher, 1 × Kopfhörerausgang
  • Monitoring-Tools: Wellenform, Vektorskop, Pegelmessung und Timecode
  • Bildhilfsfunktionen: Focus Peaking, Vergrößerung, Pixel-zu-Pixel, Underscan und Check Field
  • Videosignalumwandlung: Konvertierung zwischen SDI und HDMI
  • Abmessungen (B × H × T): 481,8 × 305 × 41 mm
  • Gewicht: 4,1 kg
  • Betriebstemperatur: 0–40 °C
  • Stromversorgung: 12 V Gleichstrom, 21,9 W

EMPFEHLUNGEN

Der Datavideo TLM-170VR ist ein professioneller 17,3-Zoll-Full-HD-Monitor für den Rack-Einbau, der dank SDI- und HDMI-Eingängen sowie Tally-Unterstützung eine umfassende Konnektivität bietet. Für den optimalen Einsatz in Produktionsumgebungen empfiehlt es sich, ihn mit Intercom-Systemen, Signalwandlern für die Videoverteilung und Studiozubehör der Marke Datavideo zu ergänzen.

Intercom und Tally – Systeme für die Kommunikation und die Signalisierung des Sendestatus, die die integrierten Tally-Funktionen des Monitors nutzen.

Signalkonverter und -verteilung – Geräte zur Konvertierung, Verstärkung und Verteilung von Videosignalen an die SDI- und HDMI-Eingänge des Monitors.

Regie und Tonbearbeitung – Produktionswerkzeuge zum Mischen von Bild und Ton sowie zur Synchronisation mit dem Videoausgang auf dem Monitor.

Lesegeräte und Zubehör – Studio-Teleprompter und deren Zubehör, die den Monitorarbeitsplatz ergänzen.

Montagezubehör – Zubehör für die Installation von Technik in Rack-Schränken zusammen mit einem Monitor.

Parameter

Parameter

Hersteller: Datavideo
Kategorie: Studio-Monitore

Wichtigste Parameter

Unterstützte Videosignalmodi (Auflösung / Bildrate)1080i bis 60i · 1080p bis 60p · 720p bis 60p
Größe17.3"
Monitoreingänge3G-SDI · HDMI · SDI
Leuchtkraft300cd/m2
Auflösung des Panels1920x1080
Für MonitorBroadcast rack, control room, OB van, professional AV monitoring
Monitor-StromversorgungDC 12V

Andere Parameter

TallyJa
Weitere FunktionenRackmontage · Tally · Vektorskop
